Leistungsmessung - Schrittmotor Howard Ind. 1-19-4201

Ich habe mir mal die Zeit genommen den Schrittmotor Howard Ind. 1-19-4201 als Generator zu vermessen. Es handelt sich um einen Unipolaren Schrittmotor mit Common-Anschluss. Im folgenden könnt ihr das entsprechende Schaltbild finden:


(Zum Vergrößern anklicken)

So sieht das gute Stück zerlegt aus:

(Zum Vergrößern anklicken)

Leider ist ein recht großes Drehmoment nötig, um den Motor anzutreiben. Die 5mm Welle konnte erst ein Gewicht von 800g in Gang setzen. Die elektrischen Messwerte habe auf meinem bewährten "Messstand" aus dem Beitrag Leistungsmessung - Schrittmotor Howard Ind. 1-19-4203 durchgeführt. Die Werte unter Last wurden an einer Autobatterie mit 12,62 Volt aufgenommen. Dabei war nur die Spule zwischen grün und weiß angeschlossen. Es lässt sich also noch mehr aus dem Motor holen, wenn man die Spule zwischen braun und rot ebenfalls anschließt. Alle Werte wurden nach Gleichrichtung gemessen:

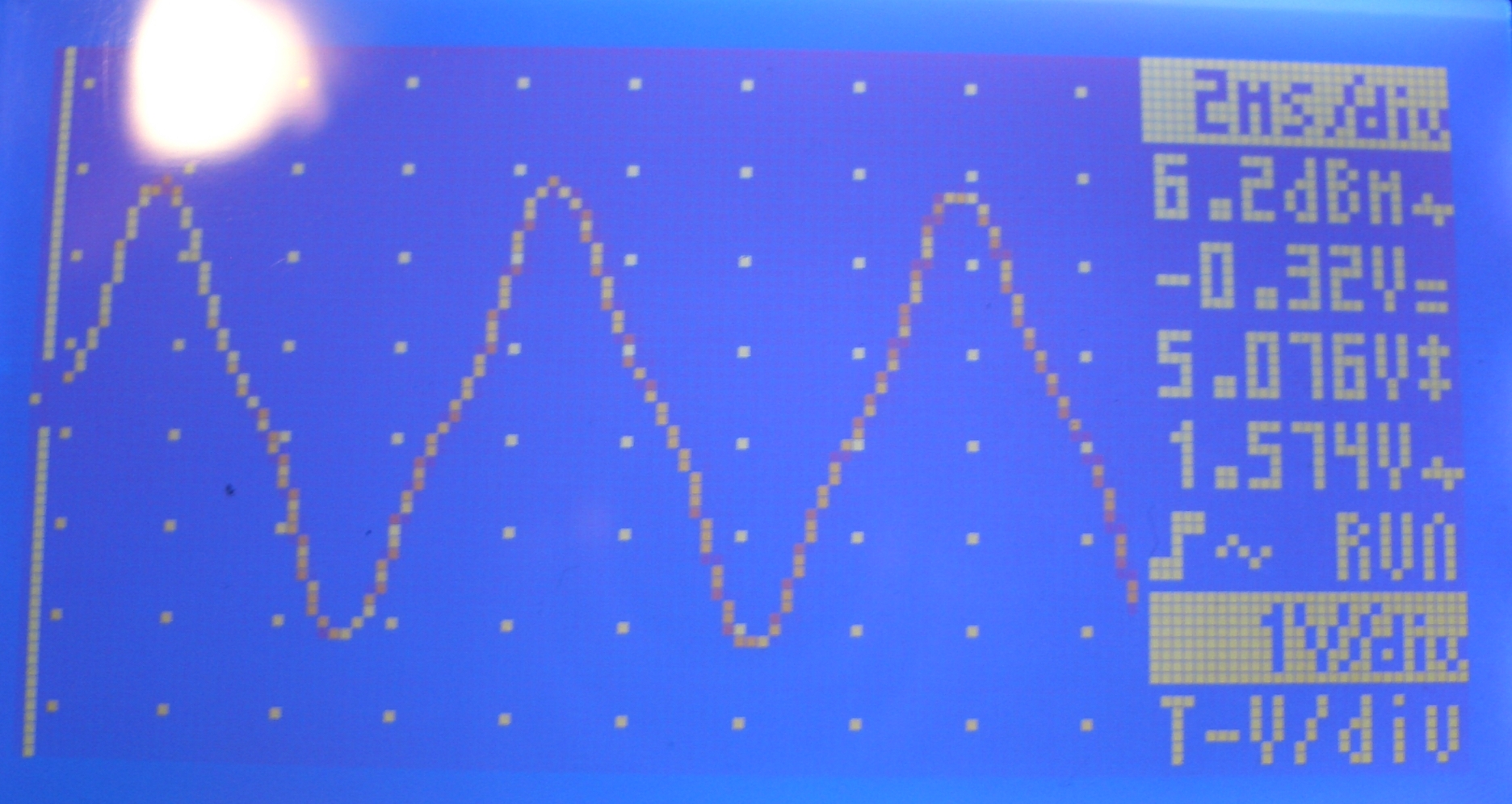

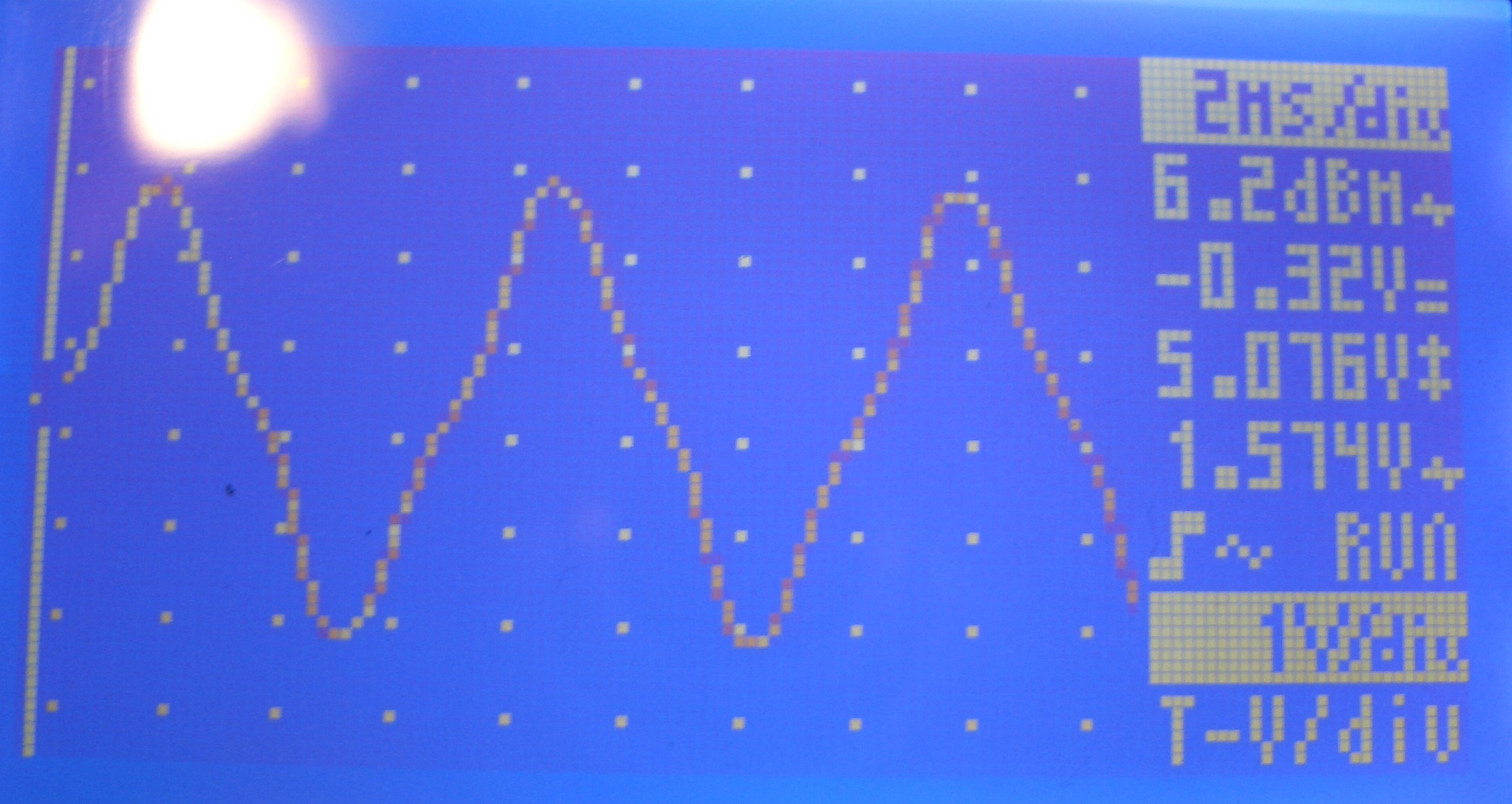

(Zum Vergrößern anklicken)

Hallo XXLRay!

Ich möchte gerne die Leistung (WATT) bei meinem dreiphasigem Gleichstromgenerator messen und bräuchte dazu bitte etwas Hilfe.
Nun habe ich im Forum schon gelesen das dazu unter anderem ein halbvoller 12V Bleiakku notwendig ist und der Generator auch gleichgerichtet werden muß.
Also ich habe eben diesen Generator, einen Brückengleichrichter (40A), ein Amphermeter, einen Drehzahlmesser, aber noch kein Bleiakku.
Wie viele Ah soll der Akku haben, oder ist das egal?
Und wie gehe ich am besten bei der Messung vor, den Generator über den Gleichrichter an den halbvollen Akku hängen,
den Geni mit Bohrmaschine in Drehung versetzen und dabei Umdrehungen und Stromstärke messen.
Habe ich das so richtig verstanden?
Was passiert bei höherer Drehzahl, bzw. bei höherem Ladestom. Wird da einfach der Akku nur schneller geladen, oder?
Den Amphermeter kann ich doch auch zwischen den Generator und den Akku hängen denke ich mir.

Vieleicht kannst du, oder ein anderer Forumteilnehmer mir dazu einige Tips dazu geben.

Danke im Voraus!

LG
1_Watt

In Reihe heist das ich den Plus am Amphermeter durchschleife?
Ein halb voller Bleiakku hat 12V oder unter 12V?
Der angesprochene Generator leistet laut Händler 600 Watt, nur mit welcher Drehzahl weis ich nicht. Bin auch nicht mehr so sicher ob er auf diese Leistung kommt.
Die Spannung und Drehzahl ohne Last habe ich schon bis 150V bei 880 U/min gemessen.

Herzlichen Dank für Deine Hilfe.
Da hab ich ja am Wochenende schon wieder was zu tun.
Bin schon gespannt was da so rauskommt.

LG
1_Watt

Unter Akkuspannung fließt kein Ladestrom. Ist also im Grunde wie im Leelauf. Erst wenn die Spannung darüber liegt ist die Differenz groß genug, dass ein Strom getrieben wird. Hast du mal ein Bild davon, wie du die Achse antreibst? Ich kann mir das grad nicht vorstellen.

Da es ja eigentlich um einen komplett anderen Generator geht und du doch diverse Fragen hast, solltest du dafür vielleicht ein eigenes Thema aufmachen. So bleibt das Forum strukturiert und lesbar.
