Schleifringe auch in Sonderformen

Falls jemand einen Schleifring in bestimmter Größe oder mit bestimmter Polzahl benötigt

Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Schleifringe auch in Sonderformen

 ·
Gepostet: 14.04.2010 - 18:24 Uhr  ·  #1
Hallo

Falls jemand für seine Anlage einen Schleifring in bestimmter Größe oder mit mehrpoliger Ausführung benötigt kann ich weiterhelfen.

Ich fertige Schleifringe selbst. Anschreiben genügt und ich mache ein Angebot.

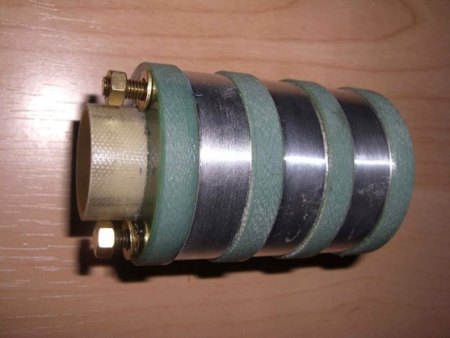

z.B Schleifring in Leichtbauweise in 3-poliger Ausführung.
Nabe aus Isoval mit 24,6mm Innendurchmesser.
Kontaktringe aus Aluminium 12mm breit - Durchmesser 44mm
Anschlüße aus Messing in M5
8,5mm Zwischenisolierung für lange Kriechwege.
Gewicht nur etwa 300g
Durchschlagfestigkeit mit 1000V geprüft.

Anhänge an diesem Beitrag
Schleifringe auch in Sonderformen
Dateiname: CIMG13491.jpg
Dateigröße: 81.65 KB
Titel:
Heruntergeladen: 7836
Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4909
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 14.04.2010 - 21:09 Uhr  ·  #2
Moin moin,

Gut zu wissen, Danke :-)

Gruß
Max
vielvielWind
Händler
Avatar
Geschlecht:
Herkunft: 27404 Elsdorf
Alter: 70
Homepage: mahnecke.de/shop
Beiträge: 10
Dabei seit: 03 / 2009
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 15.04.2010 - 12:17 Uhr  ·  #3
Moin zusammen
Hallo,Bastler01
Also, da habe ich reichlich Erfahrung!!!
Aluminium !!! Bitte nicht, dass oxydiert und Aluoxyd leitet ganz schlecht.
Das Oxyd bildet sich über Nacht bei feuchtem Wetter.
Meine Versuche haben ergeben, dass wieder erwartend V2a sehr gut geeignet ist.
Es oxydiert nicht und dem relativen höheren Widerstand gleichst Du durch
gute große Kontaktflächen der Kohlen aus.
Du erhältst so Schleifringe, die immer guten Kontakt haben, egal bei welchem Wetter.
Deine Schleifringe sind so nur was für ganz trockene Räume.
Viel Grüße an alle
von Hermann
Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 15.04.2010 - 15:13 Uhr  ·  #4
Hallo vielvielWind

Danke für das Feedback. Ich habe so einen Schleifring schon in Verwendung und die Erfahrung gemacht daß Metallgraphitbürsten den Ring blank halten.
Der beschriebene Schleifring ist auch nur ein Beispiel. Ich baue Schleifringe auch aus Niro und Messing.
mfg Bastler01
Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Schleifring in 2-poliger Ausführung

 ·
Gepostet: 16.04.2010 - 19:20 Uhr  ·  #5
Hier mal ein Schleifring in 2-poliger Ausführung und Laufflächen aus Messing. Die Abmessungen entsprechen in etwa denen des ersten Schleifrings , lediglich die Isolierringe sind etwas größer im Durchmesser.

mfg Bastler01

Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Schleifring 3-polig - groß

 ·
Gepostet: 25.04.2010 - 08:22 Uhr  ·  #6
Hier mal ein Schleifring für größere Anlagen.

Kontaktringe aus Messing : Durchmesser 99mm - Breite 14mm
Nabe aus Pertinax : Innendurchmesser 52mm

Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Hochpolige Sonderanfertigung

 ·
Gepostet: 05.05.2010 - 19:58 Uhr  ·  #7
Heute fertiggestellte Spezialanfertigung.
Kompaktschleifring mit Kontaktflächen aus V2A in 8-poliger Ausführung. Durchmesser 53,5mm. Innendurchmesser der Nabe 29mm.
Anschlüsse in Messing M5.

Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4909
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 05.05.2010 - 23:26 Uhr  ·  #8
Sieht richtig gut aus. Hast du auch passende Bürsten und Höterungen für jene?

Gruß
Max
Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 06.05.2010 - 17:30 Uhr  ·  #9
Ja ich habe auch einen passenden Stromabnehmer angefertigt. Isolierter Haltebolzen mit Gewinde M12. Bürstenhalter mit Metallgraphitbürsten 8x22mm.
mfg



Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4909
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 06.05.2010 - 23:49 Uhr  ·  #10
Staun :-)
Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 08.05.2010 - 20:43 Uhr  ·  #11
Heute fertiggestellt : Schleifring 7-polig. Sonderanfertigung für Windrad mit Drehstromgenerator. Inklusive 4 Schleifkontakten für Temperaturüberwachung von Generator und Getriebe.

Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 28.05.2010 - 20:06 Uhr  ·  #12
Heute fertiggestellt : 2 Schleifringe 3-polig mit nur 13mm Nabendurchmesser und Kontaktringen aus Kupfer.

Dazu passende Stromabnehmer mit Metallgraphitbürsten 7x24mm.

Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Schenkelbürstenhalter

 ·
Gepostet: 30.05.2010 - 09:40 Uhr  ·  #13
Ich habe meine ersten Eigenbau-Bürstenhalter fertig.

Klemmstück und Halterarm aus Aluminium. Mit Metallgraphitbürste 8x22mm.
Stromführung über Kupferseil.
Dauerbelastbarkeit 20A.


Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Kompakte Stromübertragung

 ·
Gepostet: 04.07.2010 - 15:34 Uhr  ·  #14
Speziell für Windräder mit beengten Platzverhältnissen :

Bürstenhalter in Kleinbauweise aus Aluminium. Klemmstück mit 20mm Außendurchmesser und Bohrung für 8mm-Haltebolzen.
Halterarm aus Aluminium-U-Profil 8x8mm. Bestückt ist der Halter mit Hartkohlebürsten 6x16mm. Die Stromführung erfolgt über 1,7mm²-Kupferseil.
Gegenüber dem großen Bruder erfolgt der Bürstenanpreßdruck mittels Blattfeder. Anschluß in Messing M4.

Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Schleifringsystem KSA

 ·
Gepostet: 17.11.2010 - 17:40 Uhr  ·  #15

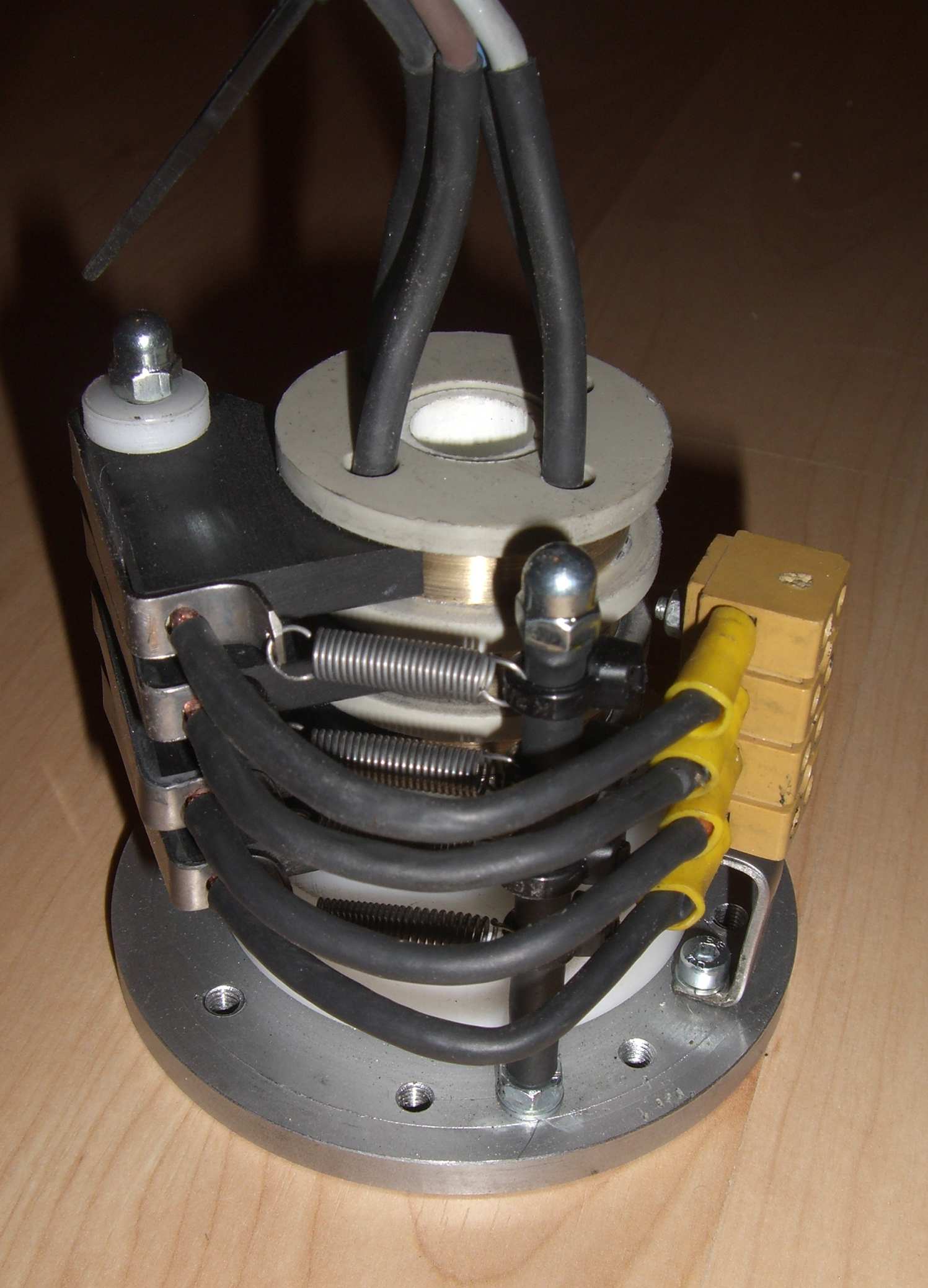

Heute habe ich den Prototyp meines neuen Stromübertragungssystems fertiggestellt.

Vorteile :
Kompakte Bauform
Montage wahlweise inner- oder ausserhalb der Gondel
Variable Polzahl
Einfache Montage durch geschlossenes System ( Justieren und Einschleifen der Kohlebürsten nicht nötig )

Anhänge an diesem Beitrag
Schleifringe auch in Sonderformen
Dateiname: CIMG3877.JPG
Dateigröße: 197.21 KB
Titel:
Heruntergeladen: 7324
Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4909
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 07.12.2010 - 13:15 Uhr  ·  #16
Sieht prima aus, ich bin beeindruckt :-)
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 07.12.2010 - 13:59 Uhr  ·  #17
Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4909
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 07.12.2010 - 14:07 Uhr  ·  #18
made in Germany eben :-D
Bastler01
***
Avatar
Geschlecht:
Alter: 45
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·
Gepostet: 08.12.2010 - 16:02 Uhr  ·  #19
Danke für das feedback.

Allerdings sind meine Arbeiten "Made in Austria"... :-)

lg Bastler
Cumulusbums
**
Avatar
Geschlecht: keine Angabe
Alter: 48
Beiträge: 20
Dabei seit: 09 / 2010
Betreff:

Schleifring 3-polig

 ·
Gepostet: 18.05.2011 - 17:48 Uhr  ·  #20
Hallo Bastler01,
und Grüße nach Österreich.

Auf der Suche nach Schleifringen bin ich hier auf Deinen Beitrag gestoßen.
Sieht sehr gut aus, was Du da anbietest.

Ich benötige für mein Projekt einen 3-poligen Schleifring, so wie auf Deinen Bildern zu sehen ist.
Womit müsste ich preislich rechnen?

Grüße Sven


Antwort auch gerne unter -zensiert-

Edit: Um dich vor Spam und Mißbrauch deiner Email-Adresse zu schützen, habe ich sie zensiert. Nutze doch zur Übermittlung von persönlichen Daten die PN-Funktion (kleines Briefsymbol) - XXLRay
