Frage zum Scheibengenerator

@ Daniel

Naja, so wirklich gut sehen sie nicht aus. Als Perfektionist überascht es mich sogar, dass ich mit dem Ergebnis leben kann.
Beim Wickeln ist eine starke Spannung der Drahtes Vorraussetzung für ein gutes Ergebnis, wie ich feststellen musste. Ich habe nur eine einzige Spule, die an einem Schenkel die gewünschten Maße aufweißt. Ein Schenkel ist sogar 15 anstatt 12 mm breit, dafür aber auch wie gewünscht 8mm hoch. Ansonsten, gibt es nur 1-2 mm Abweichungen.

Die Innenmaße, also der "Kern" der Spule ist aber exakt wie gewünscht!

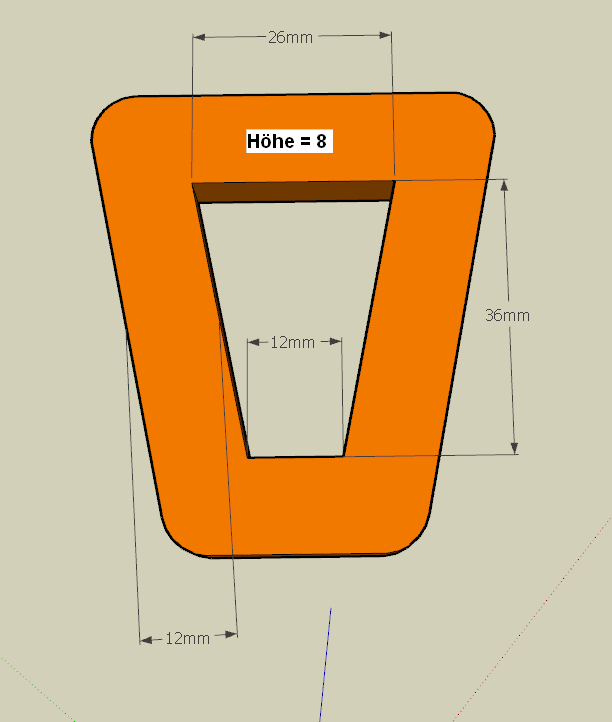

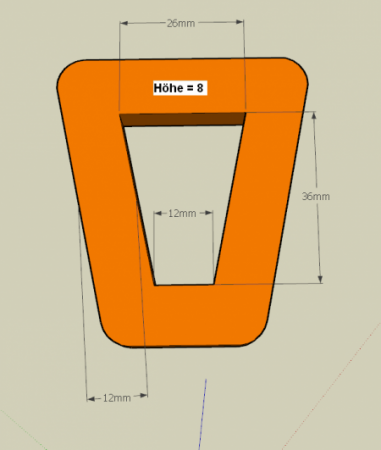

Hier mal die Originalmaße

Entschuldige. Mag das NAchfragen auch nicht.



Richtig. Es hängt aber stark von der Spannung ab mit der man wickelt.


96 Wicklungen (+/- 2)

Draht Ø: 1.0 mm

Magnete: 30x10x5


Warum sind 23 cm zu klein?

Das mit den überhöhten Maßen habe ich ein paar Seiten zuvor erklärt. Das Magnetfeld ist ja in richtung Spulen nicht auf die Außenmaße beschränkt sondern geht darüber hinaus. Daher habe ich die Maße der Maße der Spule und 20 % erhöht.

Innenwiderstand einer Spule ist übrigens 1,3 Ohm - wobei er eigentlich ~0,29 sein müsste. Vielleicht kann da ja einer Licht ins Dunkel bringen.

Danke

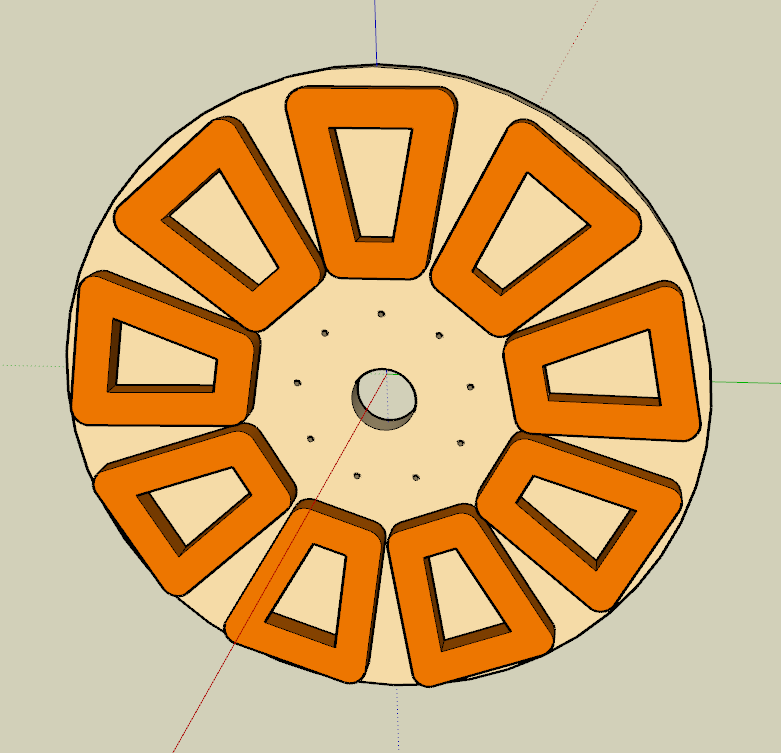

Hab mich heute weiter um den Stator gekümmert (leicht verändert).

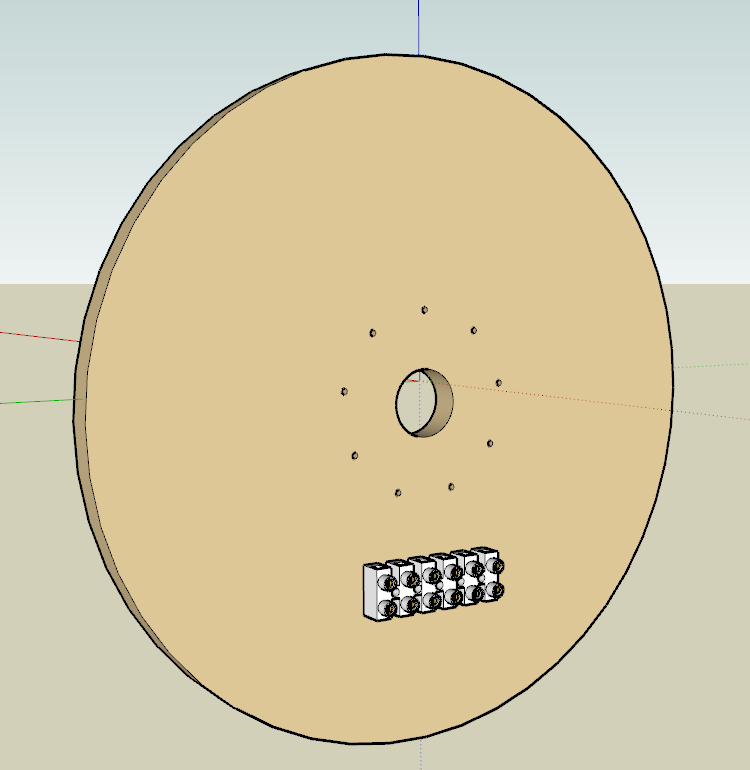

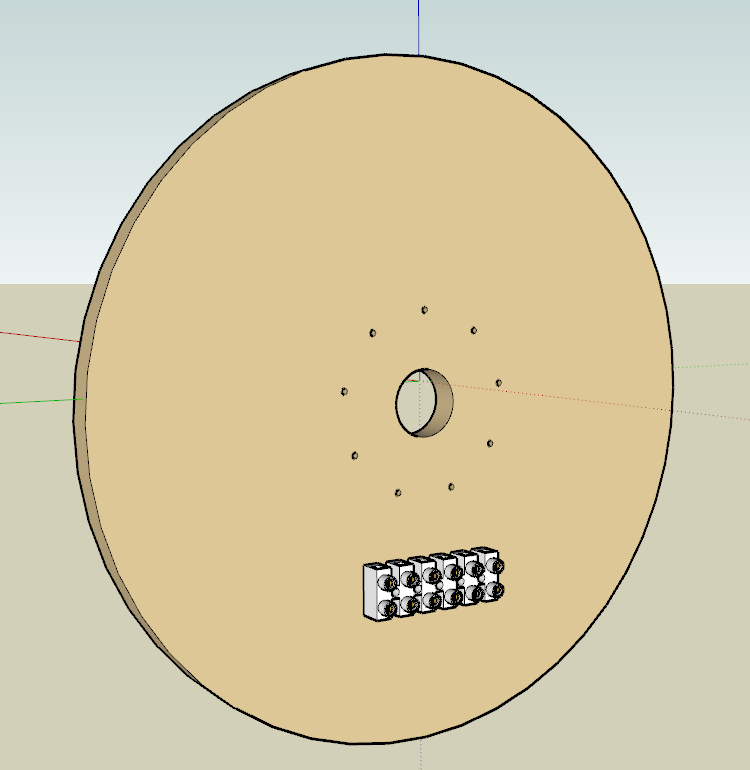

Im Modell sind unter den Spulen kleine Bohrungen zu sehen, durch welche alle Drähte der Phasen (oder aller Spulen einzeln) nach hinten geführt werden.
Dadurch kann ich wechseln zwischen Stern und Delta Schaltung.

Hallo Flex,

gute Idee - aber reicht der Platz denn für solche Sachen da hinten dran ? Oder hast du nur eine Magnetscheibe ?

Meistens wird Dir die Umschaltemöglichkeit nicht viel bringen, es sei denn Du tauschst auch die Magneten aus... denn sonst sind die Windungszahlen erstmal falsch wenn du umschaltest...

Ja ich habe nur vorne eine Magnetscheibee. Das große Loch im Stator ist die Aufnahmebuchse für ein Kugellager. Von hinten kommt dann noch ne Kappe rauf. Daher hab ich genug Platz.

Wieso muss man die Magnete tauschen und warum sind die Windungszahlen falsch???


Wie verschaltet ihr eigentlich euren Stator - Stern- oder Dreieckschaltung? Ich weiß, dass die P_Delta = 3 x P_Stern ist, aber ich glaube nicht das die Antwort auf meine Frage so einfach ist.

Nimm mal das Excel Tool, und gebe mal die Maße ein und den Luftspalt und dann schau dir die benötigten Windungen an um Deine Spannung zu generieren, einmal bei Sternschaltung und einmal bei Dreiecksschaltung...

Hallo,

mit den Schaltungsarten verHält es sich so, dass die Leistung eigentlich gleichbleibt, bei der einen gibt es eine höhere Spannung und bei der anderen gibt es einen höhren Strom durch geringeren Innenwidesrtand, also weniger Wicklungen. Der Faktor ist die Quadratwurzel aus 3.

Beispiel zum besseren Verständnis: Ein Generator hat in Sternschaltung 1 Ohm Innenwiderstand, dann hat er bei Dreieckschaltung 1/3 des Innenwiderstands, also 0,333 Ohm - aber durch weniger Wicklungen natürlich auch weniger Spannung und zwar 1,732 mal weniger Spannung.

das kommt ganz drauf an... ich würde mal so pauschal sagen: wenn du hohe Magnetflussdichte hast, durch starke Magneten, und kleinen Luftspalt, dann kannst du Dreieck nehmen, denn du kommst auf Deine Spannung dann durch die hohe Flussdichte, kannst dann also weniger Wicklungen nehmen und den Innenwiderstand reduzieren,...

Hast du aber eher schwache Magneten, wird sich in der Regel die Sternschaltung als besser herausstellen.

Es hängt auch noch von anderen Faktoren ab (z.b. wie gross soll die scheibe sein, etc.etc.), aber ich denke das ist der Hauptfaktor.

Mein Schluss ist bisher:
a) Billiger Generator: Schwache Magneten, grössere Spulen, mehr Wicklungen höherer Innenwiderstand, weniger guter Wirkungsgrad, Sternschaltung.
b) Teurer Generator: Starke Magneten, kleinere Spulen, weniger Wicklungen, geringerer Innenwidesrtand, besserer Wirkungsgrad, Dreieckschaltung.

Sehr gut kannst Du die Ergebnisse sehen(auf einen Blick), indem du unser tolles Tool verwendest

Hi Flex,

gibts schon ein Angebot?
Es gibt noch einen entscheidenden Vorteil, der mich in die Richtung tendieren lässt.
Der Draht in der Geraden (Magnetbereich) ist stabiler gegen Biegungen nach aussen, die Spule geht dort nicht so auseinander.

Gruss Friedhelm
