Helixrotoren und Netzwechselrichter als Ergänzung zu 3,2 kWp PV-Anlage

Gut, weiß nicht, ob ich das darf, aber nur zum besseren Verständnis:

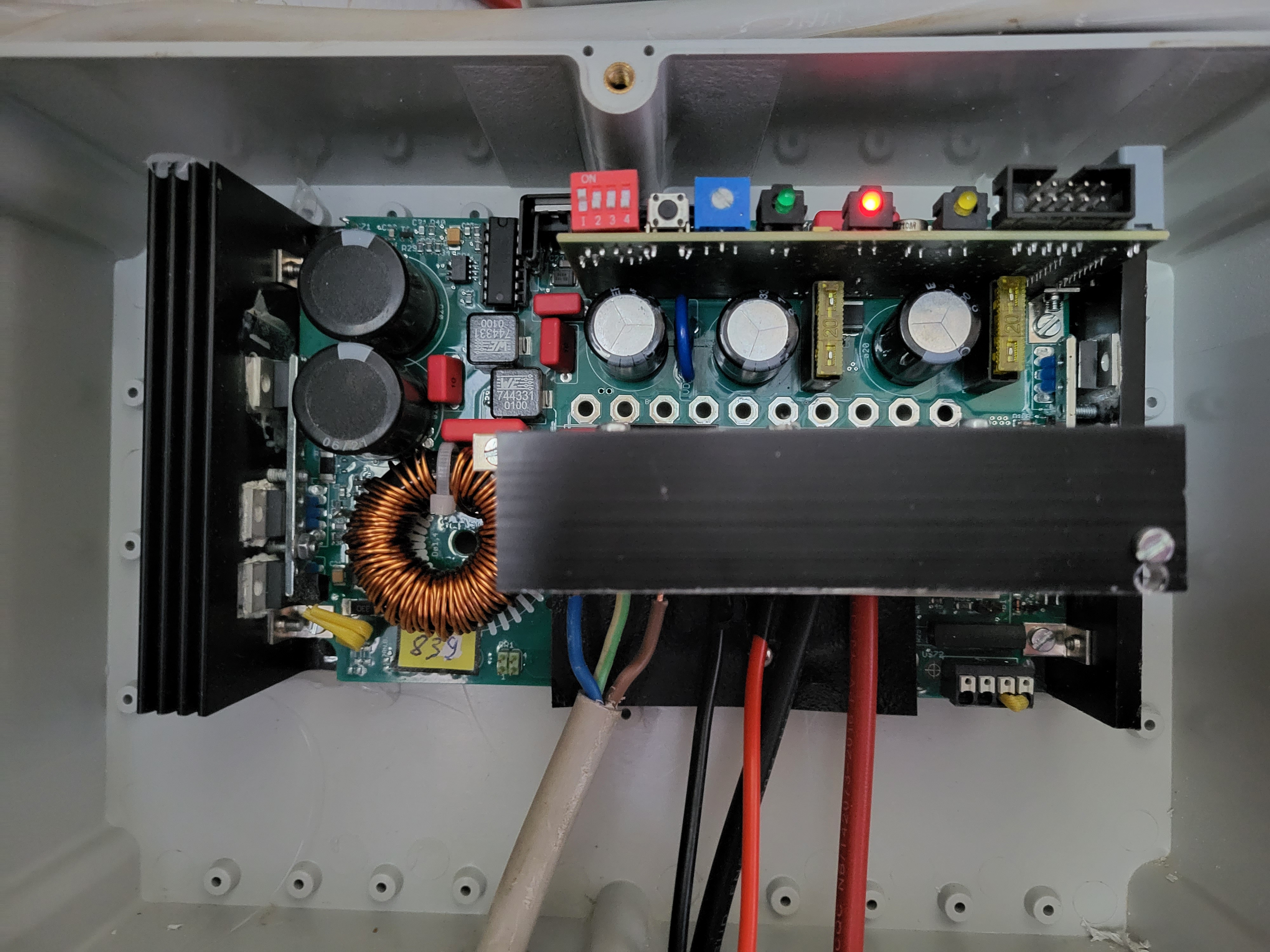

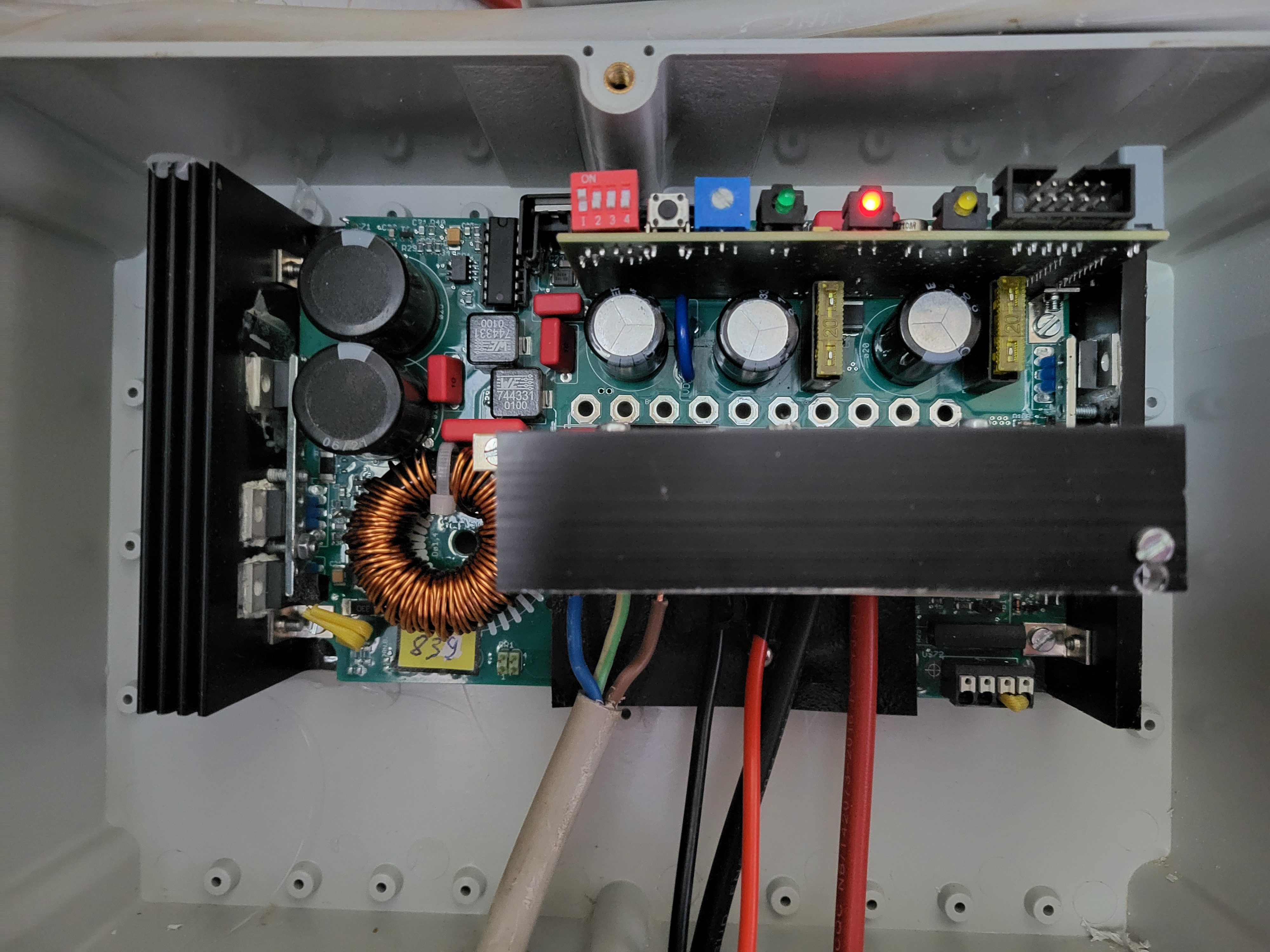

Hier das Innenleben der Schams. Sie besteht aus einer Hauptplatine und zwei gesteckten Sekundärkarten. Die untere Karte ist mit zwei Schrauben links und rechts sehr gut mit der Hauptplatine verschraubt. Die obere Platine hingegen nur rechts mit einer Schraube, die als Schanier dient, die aber schon bei der Lieferung lose war. Trotz dem neuerlichen Festschrauben, löst sich diese Verbindung laufend.
Diese Platine ist ungefähr in der Mitte der Platine mit einer roten Steckverbindung mit relativ kurzen Pins an der Hauptplatine befestigt. Diese Platine kippt daher aufgrund des Gewichtes (KEINE Vibrationen!) relativ leicht nach vorne rechts weg. Ob die Pins alle Kontakt haben, kann ich nicht beurteilen.

weiter gehts mit Che° s Märchenstunde ....Und mit den Fehlinformationen . Um auf Biegen und Brechen Recht haben zu müssen !



Namhafte Windwechselrichter Hersteller arbeiten sehr wohl mit der MPPT Idee und fordern ja die Kennlinie/Powercurve des individuellen Windrades , dem Wechselrichter anzupassen

Hier zb der von der FA Braun-Windturbinen und seiner Antaris vorgeschlagener Aurora /Power one Windwechselrichter heute heissen die anders
from here https://www.airvoltaics.com/mp…racking%20(MPPT,energy%20at%20any%20wind%20speed.
hier weiter



Bei Ginglong Wechselrichtern liest es sich ähnlich sind MPPT Wind Wechselrichter deren Kennline dan halt eingestellt werden muss !
Also nix da von wegen, das Wechselrichter Hersteller " kein Mppt anbieten" !

Aber zurück zu Schams und WL01 , scheint ja so das Schams Ihn nach einer Kennline gefragt hat ! Denn wieso sollte Er dann anmerken

Wohl wahr Che , ich hab mich schon mit MPPT Ladereglern beschäftigt , während du noch am Schnuller genuggelt hast ...

Dann würde ich vorschlagen, den Laderegler den ElvWis (Savoniusrotoren) für seine GEA -600-VA standardmäßig einsetzt. Dort ist eine Boostfunktion bei wenig Spannung enthalten die von 8-9 V auf 12 V Ladespannung für den Akku anhebt, automatisch auch auf 24 V bei 15/16 V Generatorleistung, ausserdem legt er bei Ladeendspannung den Bremsmodus ein und schaltet wieder zu wenn der Akku wieder leerer wird.

Das könnte vielleicht passen da vor Ort mit den Windgeschwindigkeiten das vielleicht hinkommt. Sonst müsste vielleicht das gleiche Ladereglermodell mit etwas stärkeren Stromstärken passen falls es das gibt.

GEA - 600 - VA Laderegler (optional): 1 Stück
Spezifikationen: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem Gleichrichter. Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten; Nennspannung (Batterie): 12V / 24V Auto-Erkennung; Ruhestromverbrauch: 3,6 mA; Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.); Schutzklasse: IP 67; Leistung Max.: 400 Watt; Eingangsspannung Max.: 60 Volt; Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.); Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.); Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.); Erkennungsspannung Min.: 8 V; Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion; Arbeitstemperatur: -35 °C - +75 °C / 85 % RH; Anzeige: Rote LED (Wenn Batterie verbunden wird, einmaliges Blinken. Im Bremsmodus dauerhaft an. Blinkt im Erhaltungsladungsmodus.) Grüne LED (Blinkt im Boost-Lademodus. Im Standard-Lademodus dauerhaft an.); Anschluss: 3 x blaues Kabel (Anschluss an Generator 3-Phasen Wechselstrom), 1 x rotes Kabel (Anschluss an Batterie-Plus "+"), 1 x schwarzes Kabel (Anschluss an Batterie-Minus "-").

Träge beim WindMaxx schon mal nicht. Aktualisierungszeit 1s.

Ein WindMaxx ist kein Solar-LR mehr, sondern einer für Wind.
Wenn das MPPT dafür nicht funktioniert, dann darf man damit auch nicht werben!

Werde versuchen, bei Schams Klarheit zu erlangen.

Und ja, MPPT funktioniert ohne Kennlinie. Oder hat jemals einer eine für einen PV-MPPT-WR eingepflegt?

Grundsätzlich bitte ich um weniger dreiste Ausdrucksweise!

Was Dir so klar ist, damit setze Dich mit Schams auseinander! Die, nicht ich, bieten einen Wind-LR an mit MPPT, der optional mit Kennlinie betrieben werden kann.

Hallo

Die Logik läst erahnen aus

-- mit MPPT, der optional mit Kennlinie betrieben werden kann.

Das Er 2 Programmöglichkeiten hat, und haubtsächlich, da MPPT immer Probleme macht auf Kennlienie geht.
Niemand gibt gerne Fehler zu.

Gruß Aloys.

Sauber,
Danke.

....Hoffe mal , das nach diesem eher negativ belasteten vorschnellen Beurteilungen , gegenüber Schams , nun etwas mehr Licht bezüglich der Thematik kommt !

Obwohl ich dies bezweifle, das dies geschieht .....



Wie gesagt , sind viele Kennlinien abfragbar , und bei manchen MPPT Ladereglern auch selbst programierbar
Stand 2013 Midnite classic https://www.midnitesolar.com/d…d20%Curves

Da sind zb 3-4 Powercurves voreingestelt zum auswählen , zb für eine gleiche Windturbine , zb die Bergey XL1,
wohl auch in Bezug auf Batteriespannung angepasst


Der für W0L1 Windturbine war ja nach eigenen Angaben von Schams eingestellt worden , nur wäre wichtig zu fragen ob diese passt ! bzw sich besser auszutauschen ......

Gedanken würde es mir schon machen , warum das Winturbinchen bei Schwachwind langsamer dreht am Schams MPPT, als die anderen Gleichen an anderen Ladereglern , und dann schneller bei Starkwind ....

Aber klar , muss man da Zeit und Muse aufbringen , auch etwas selber messen zu wollen

Gut mitgedacht Carl

Jedoch leider ist es halt nicht so , denn eine "Boost" Funktion hat dieser Laderegler leider nicht , haben ja andere auch nicht

Aber eventuell kann dies ja egal sein , da wie gesagt der Laderegler ja nicht an der" Batterie klebt" sondern " freihlauffähiger " losgelassen wird um bei Schwachwind nur bedingt im Takt zugeschalten wird zum Batterieladen ...

Ich hatte damals Schams dann abgesagt aus diesem Grund keine Boost Funktion zu haben , aber im Nachhinein war ich wohl zu schnelleilig , denn , obwohl mir nicht ganz sicher , wird der Windturbine ja erlaubt ohne Batteriekopplung also Freilauf erstmal fahtt aufzunehmen um die Generatorvoltage weit über Batterie Voltage zu heben und dann bei Ladezeit wohl wieder abgebremst wird .... ahnlich wie bei den "pulse-width modulation (PWM) " Ladeideen , bzw Dump load controller , die im bruchsteil einer Sekunde halt den Ladestrom ableiten zum Dump Load um die Ladegerechte Batterie Spannung zu pflegen , falls dann der Schams das auch so macht bzw so wie beschrieben die Turbine via Zu und Abschaltung des Bremswiderstandes im Schach hält , dann ist d schon einiges an Wissen drinn in der "Box"

ich hab mehrere Nachmittage verbracht in Irland, neben meiner Windturbine und 2 x 12 Volt Batteien mit DC Stromzange in der Wiese sitzend , mit 2 DC Kabeln in der Hand von der Windturbine ..... war erkenntnissreich , mal die Kabel an die Batteriepole zu klemmen oder auch nicht , halt einen Generator abzubremsen unter Last oder ohne dieser ----

Also ohne Batteriekontakt hat die Windturbine sehr wohl mehr Potenzial um in Fahrt zu kommen , also müsste der MPPT Regler sowieso von Haus aus eine höhere Voltage der Turbine erlauben


Aber laut Che lol:
