F-T-GG FD-300 / F-T-G FD3.17

Endlich hatte ich die Zeit die Arbeiten zur Dach.- und Mastanbindung abzuschließen. Mit gut Glück kann ich nächste Woche das Windrad am Dach montieren. Alleine werde ich aber mein Vierkantrohr kaum in die Höhe wuchten können .

Frage: Wird sich mein Schrumpfschlauch mit der Zeit auflösen, oder sind diese Xenon bzw, UV beständig ?











Hab den Thread wieder richtig zusammengebaut. Der Fehler lag in der fehlerhaften Bilddatei die der automatische Bildverkleinerer nicht richtig lesen konnte und dabei in einen timeout gelaufen ist. Bitte auch auf die Bildgröße achten. Größen über 640x480Px sollte absoluten Ausnahmen vorbehalten bleiben und auch die Dateigröße bitte nicht aus den Augen verlieren..... 100kb müssen ohne DSL auch mühsam durch ein Modem gezogen werden ADMIN

Heute habe ich die gefühlten 500 kg auf mein Dach gestemmt. 2 Mann waren zu wenig . Nabenhöhe 3,35 Meter über First. Probleme machte dann auch meine 4 Kant Rohr Gummiabdichtung. Um sicher zugehen, habe ich dann den Rest mit Dachdichtmasse abgedichtet. Bin auf meine Antidröhnmatten gespannt.

Hier ein paar Bilder

womit öffnet man sowas...?

Gruß
max

Mit dem guten alten Microsoft Internetexplorer !

(für die Einen ein genialer Internetbrowser, für die Anderen der längste Virus überhaupt)


Gruß Uwe

Nachdem nun auch das externe Energiekosten-Messgerät Olympia EKM-2000 ins Haus eingetrudelt ist, steht nun mein Windrad unter erhöhter Beobachtung und konnte folgendes bisher feststellen.

Eine Geräuschentwicklung der Repeller sind bisher von Außen auch bei hoher Drehzahl nicht festzustellen.Die Windfahne des FD 300 48V zeigt im Vergleich zur Wetterstation ein stabiles Verhalten steht aber weiter unter Beobachtung. Auch habe ich das Generatorbrummen unter Verwendung von einer Waschmaschine Gummi-Matte sehr gut im Griff. Hierbei ist der Mast schwimmend gelagert worden und hat im Prinzip keinen direkten Kontakt zum Dachboden oder Dachbalken.

Da zur Zeit recht wenig Wind vor Ort vorhanden ist, konnte ich bisher kaum eine Leistung feststellen. Als Anlauf der Repeller habe ich eine mittleren Windgeschwindigkeit von ca. 1,7 m/s – 1,8 m/s ermittelt.

Im Setup von meiner Wetterstation habe ich jetzt eine realistischere Berechnung der mittleren Windgeschwindigkeit. Diese ist meiner Meinung nach nur durch die Option „Calculate 10-min Wind average“ möglich.

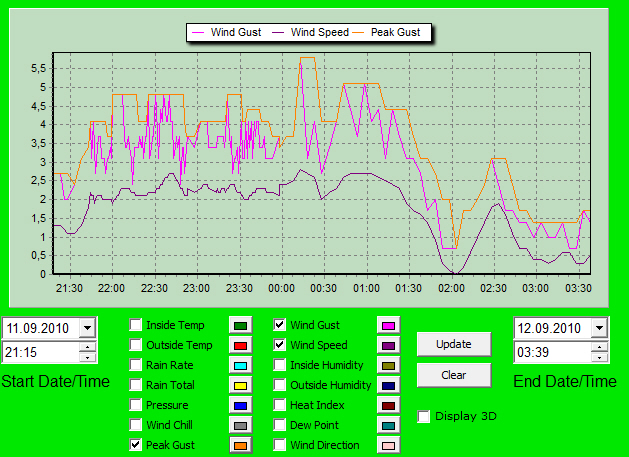

Im gestrigen Zeitraum von 21:30 Uhr bis 03:00 Uhr konnte ich bei einer mittleren Windgeschwindigkeit von 2,3 m/s eine Spannung von ca. 28 Volt feststellen. Wobei dieser Wert noch genauer untersucht wird, da ab diesem Zeitpunkt auch mein Windmaster seine Arbeit aufnimmt. Im gleichen Zeitraum wurde durch das EKM-2000 die MaxWerte von 59 Watt und 0,26 A ermittelt. Gesamtleistung in kwh noch 0,00

Vielen Dank für Deinen Hinweis!
Ja der Faktor beim EKM steht noch bei 1,00. In der Beschreibung ist dazu nichts zu lesen. Was soll das überhaupt sein ?
In dem Test kommt das EKM ja gar nicht gut weg !Test

Bei den Settings habe ich
L1 - 28 V - 0 A
L2 - 45 V - 1 A
L3 - 55 V - 3 A
L4 - 62 V - 5 A
L5 - 68 V - 8 A

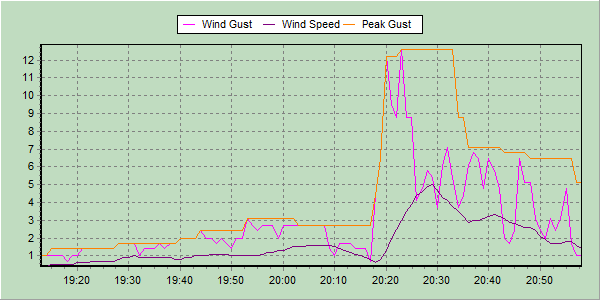

Deine Tinte ist kaum trocken und schon ist das erste Unwetter da

Eins gleich vorab .... Mast hat gehalten

Max Werte : 377 Watt und 1,6 A
Gesamteinspeisung endlich steht die Anzeige auf 0,01 kwh

Das kannst du leicht praktisch beobachten. DU weißt dass der Repeller eine SLZ von etwa 5 hat.
Wenn es dir nun möglich ist, gleichzeitig (z.b. durch abfotografieren) bei relativ konstantem Wind Drehzahl und WIndgeschwindigkeit gleichzeitig zu messen, wirst du sehen ob dein Rotor schneller oder langsamer läuft als er e der Auslegungsschnelllaufzahl entsprechend sollte. Dann kannst du an diesen stellen entsprechend nachregulieren, wobei es immer etwas besser ist wenn der Rotor schneller läuft als zu langsam.

Gruß
Max

Hallo,

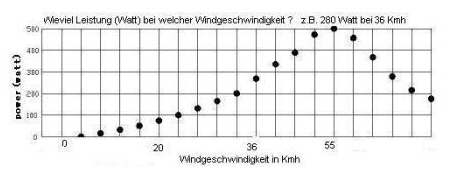

vielleicht kannst du dich über die Leistungskurve des Herstellers deinen Settingpunkten nähern?
Hast du eine Kurve bei welcher Windgeschwindigkeit welche Leistung erzeugt wird ?
Ich habe mal auf der Verkäuferseite nachgeschaut aber nix gefunden.
Nur die Angabe - 500W bei 12m/s.

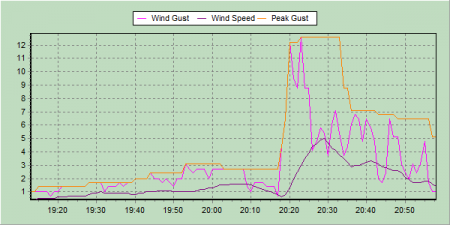

Nun hat aber dein Diagram 12m/s angezeigt und es waren max. wohl 377 W was darauf schließen läßt das der Gen entweder den Wert nicht bringt oder das er im unteren Bereich zu stark belastet ist und so die Böen nicht absurven kann.
Waren die max 377 vom EKM oder aus dem Wizard?

Stimmt die Zeit mit 12 m/s war wirklich kurz.



es geht darum wie sehr du das Windrad belasten kannst. Der WM regelt nur, die Energie erzeugen muß die Mühle.
Wenn ich so nachrechne gehen deine Einstellungen von Punkt 5 auch ganz schön auseinander

L5 - 68 V - 8 A = 544W
und jetzt

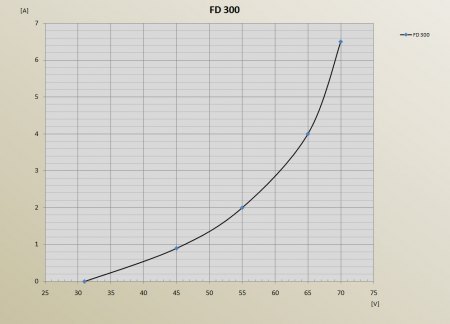

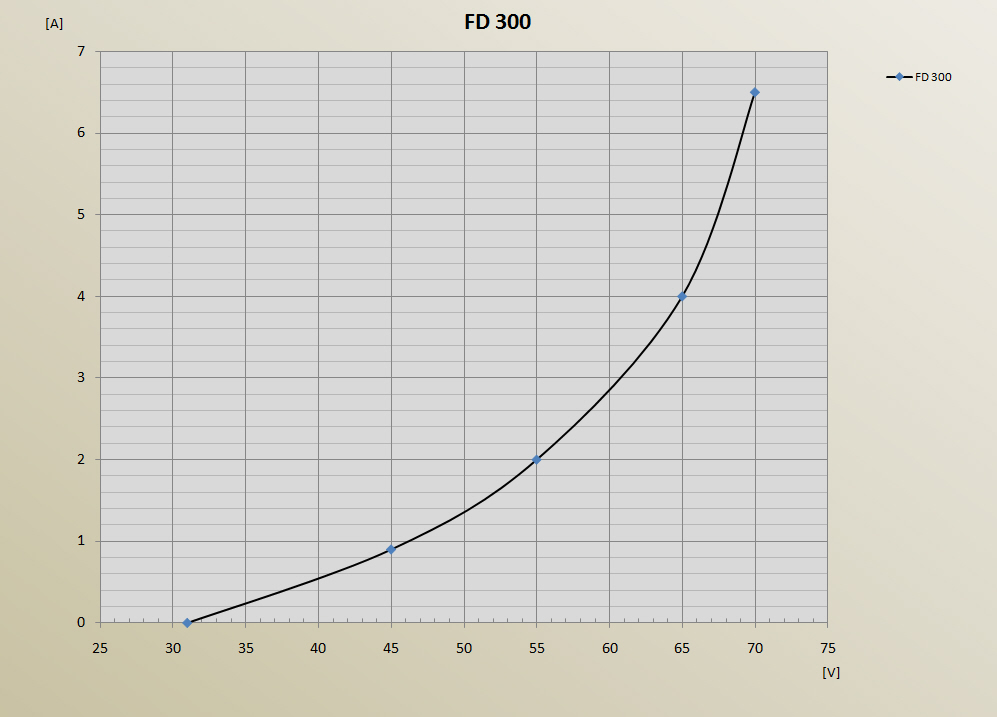

L5 70 - 6,5 = 455W
wieso das?
Bei hoher Windgeschwindigkeit wird die Leistung schon passen.
Nur achtgeben das du nicht über die 550W vom WM kommst.
Bei niedriger Geschwindigkeit mußt du besser anpassen.
Versuch ihm doch mal bei
2 m/s - 2W ,
4 m/s - 23W,
6 m/s - 80W,
10 m/s - 280W,
12 m/s - 500W abzuluchsen.

das ist nichts ausgedachtes von mir sondern die Leistung bei einem Wirkungsgrad von etwa 22% und das muß man in der Kurve sehen.
