Viele neue Infos, vielen Dank!
Wir (der Metallbauer und ich) sind die Woche mal praktisch ran gegangen. In Worten: Oben an meinem Mast kleben 4qm Fläche. Sprich ne halbe Tischtennisplatte, voll im Wind. Ergebnis: Meine vorhandenen 60er und 70er Rohre mit 2mm Wandung (von kleinen Verkehrsschildern) sind Spielzeug. Auch dort eine Mutter aufschweißen und klemmen bringt nichts, das Rohr zieht Beulen. Dazu dann der Praxistest, wir haben grob geschätzt oben am Mast drücken vielleicht 200kg. Also zu zweit aufs Rohr stellen und gucken was passiert --> Mein 60x2 schwingt wie ein Trampolin, kurz vorm durchbiegen --> ungeeignet, da jegliche Schwingung schlecht ist. Also im Altteillager geschaut, was noch da ist. 3 Zoll altes Wasserrohr mit 3mm Wandung gefunden --> drauf gestellt, nichts passiert, bretthart. Das nehmen wir jetzt! Aber nur für die Mitte. Oben das letzte Stück darf laut Ista max 70mm haben, sonst schleifen die Flügel! Nochmal geschaut. 60mm Rohr mit 3mm Wandung gefunden. Auch wesentlich stabiler, als das mit 2mm. So und dann unten am Giebel. Der wirkt am Ende wie ein Betonfundament. Also dort kommt jetzt 80x80 Vierkantprofil mit 3mm Wandung hin, lag auch im "Schrott" rum. Auf der gesamten zur Verfügung stehenden Länge (auf über 2m) dient das dann als Wandhalterung, um die Hebel klein zu halten. Nicht wie von mir ursprünglich geplant, nur kurz oben am Giebel. Skizze anbei.

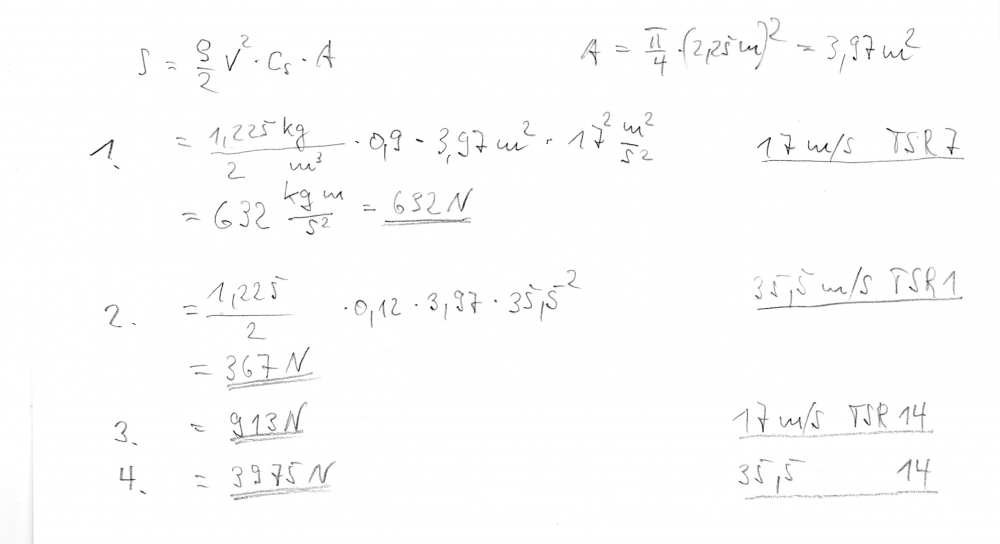

Mit @Che seiner Berechnung von max 60kg und @Cerco seiner Anmerkung von 3 facher Sicherheit sind wir mit unseren geschätzten 200kg doch ganz gut unterwegs gewesen. Was ich gelernt und so nicht gedacht hätte ist, dass meine 2mm Rohre also nur Spielzeug sind für einen über 3m freien Mast.

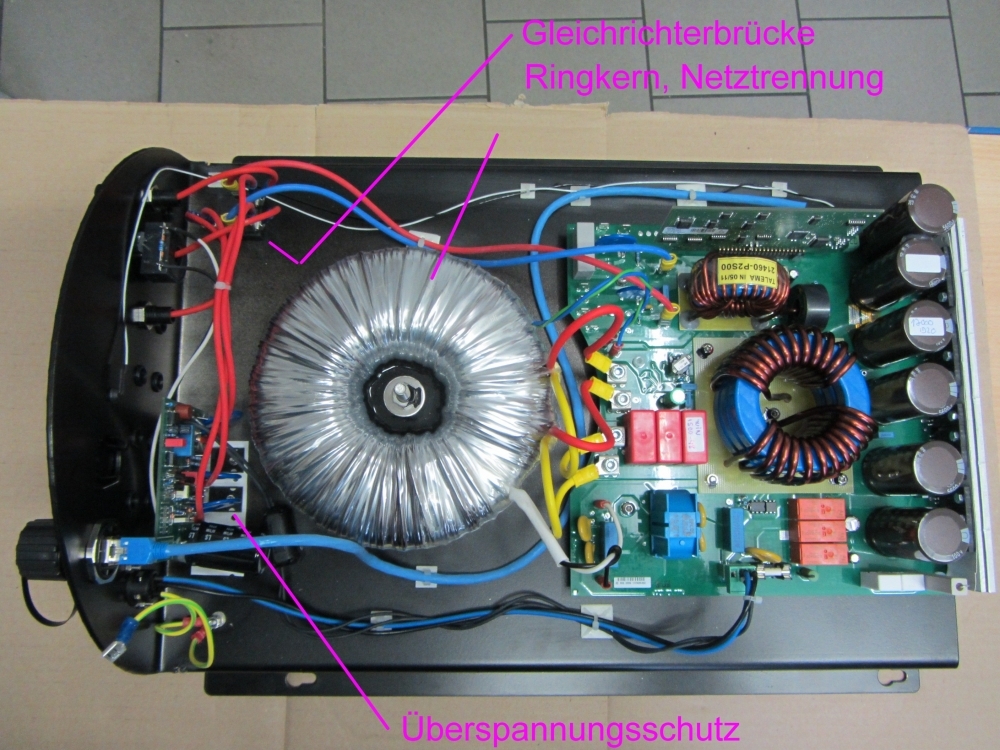

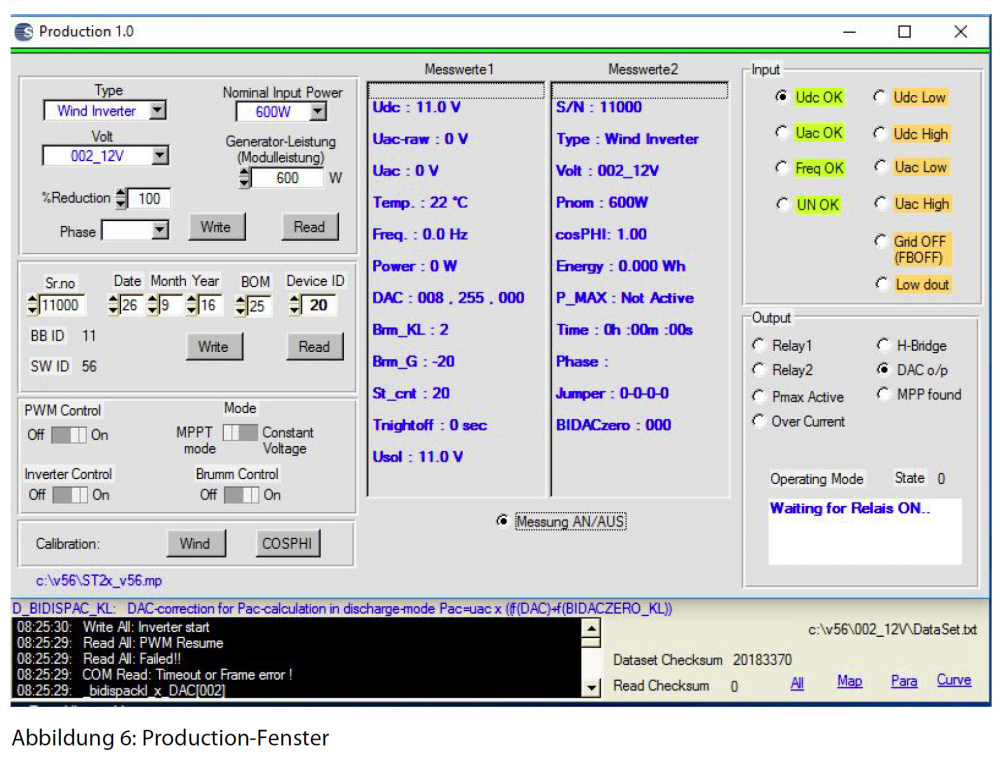

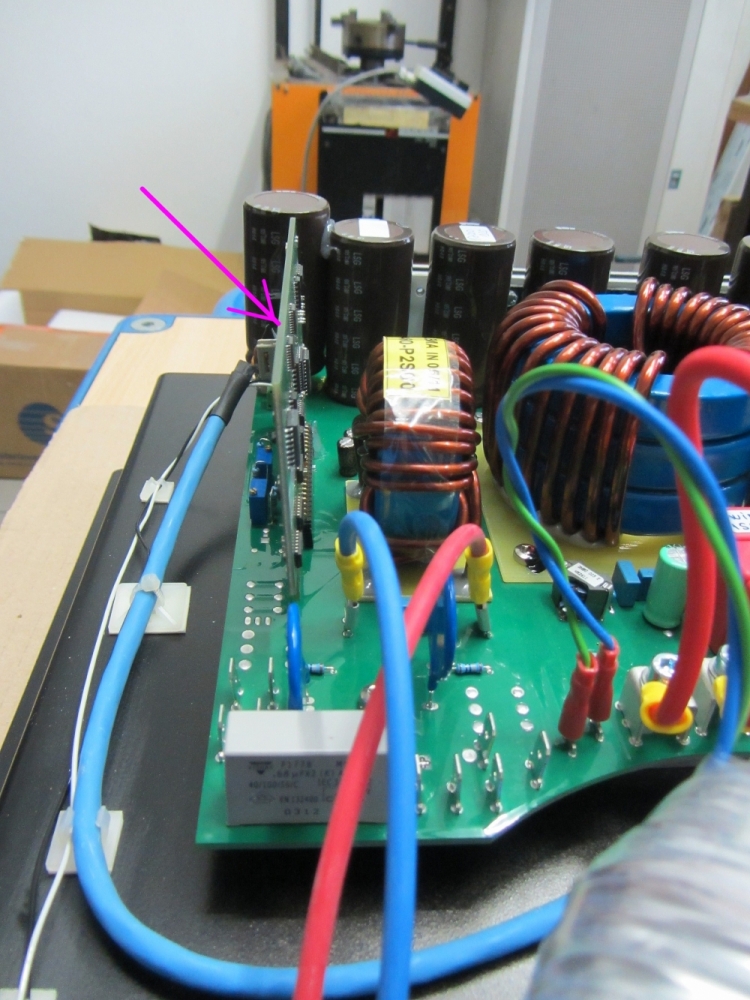

Zur späteren Stromzählung und den Sicherungen, da steh ich total auf Eltako Zähler! Die habe ich bei mir im Haus an allen möglichen Stellen. Schön Old-School geht es zu jedem 1.des Monats 1x mit einer Exceltabelle rund ums Haus. Sei es Wallboxen, Pool, jede Wärmepumpe oder auch nur der Eigenverbrauch der PV Anlage, bei mir wird alles gezählt und monatlich ausgewertet. Elektriker wird hier keiner benötigt, ist alles selber bei mir geklemmt. Nur so wird es am Ende wie man es will. Die Abnahme am Ende macht der Elektriker. Ich habe auf alles bei mir einen gültigen E-Check und unterschriebene Pläne. Ordentlich Zuarbeit und ein guter Elektriker, dann geht das schon... Zusätzlich werde ich sehen, wie ich die Erträge mit der mitgelieferten WR Software auslesen kann. Damit beschäftige ich mich aber später. Am Ende wird auf jeden Fall alles gemessen, was rein geht und was raus kommt, das steht fest! Ausschalter und manuelle Kurzschlussbremse wird ebenso eingeplant, das ist klar.
So und dann

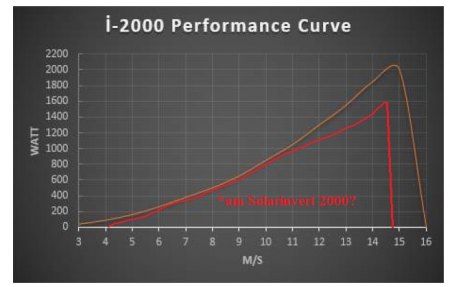

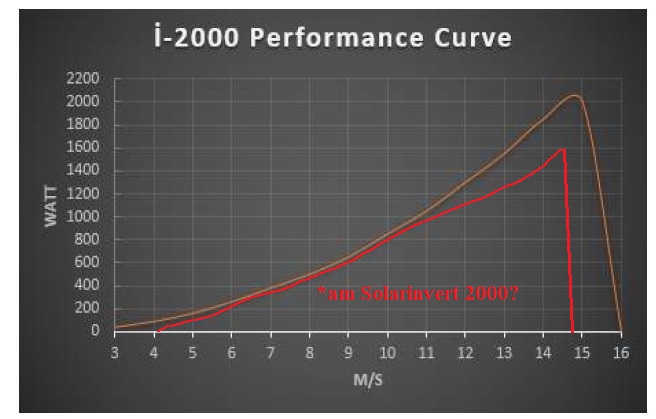

kam gestern das IstaBreeze Packet. Kurzes Unpacking:

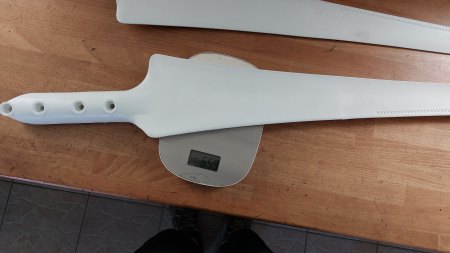

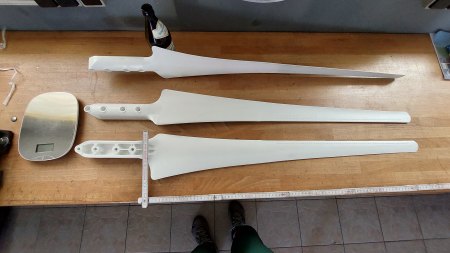

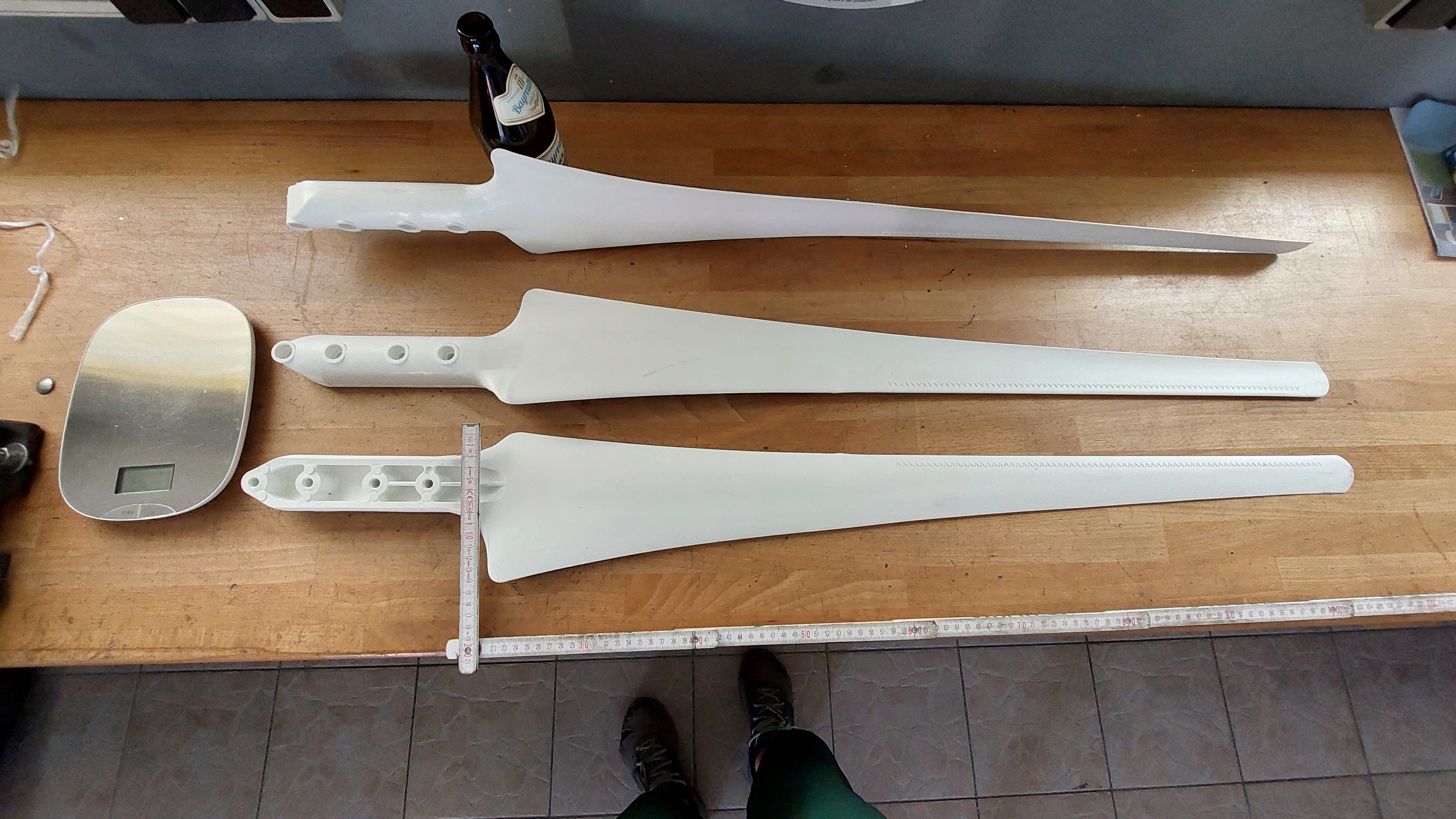

-Zwei Flügel wiegen je 658g einer wiegt 657g (Bilder anbei), Angabe waren 720g!
-leider kamen die Flügel in Standard weiß, nicht meine 30€ Aufpreis Karbon, Klärung läuft noch
-Verarbeitung der Flügel ist OK, die Auflagefläche ist ggf. nachzuplanen
-Flügel samt Rotor ergeben 220cm Durchmesser, genau wie im Datenblatt, nicht 225cm wie auf der Ista Homepage

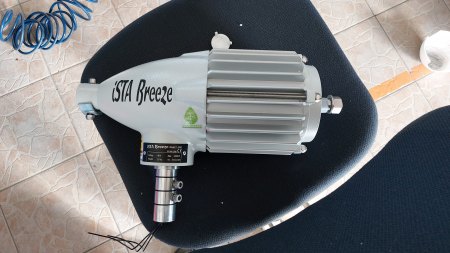

-der Generator macht einen wertigen Eindruck, keine Rastpunkte am Rotor

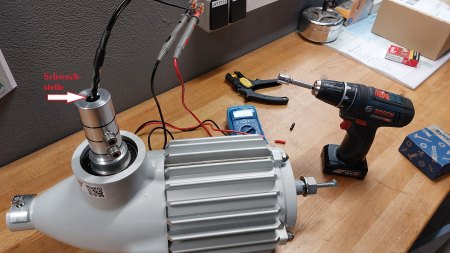

-leichte Rastpunkte am Drehlager für die Richtung, einen wirklichen Schleifring für die Kabel merkt man leider nicht, die Kabel verdrehen sich beim Generatordrehen, muss ich nochmal prüfen, kann eigentlich nicht sein

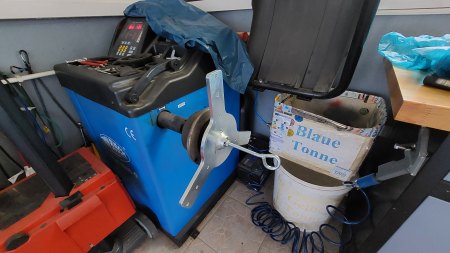

-die Flügel-Scheibe passt an meine Reifenwuchtmaschine (Bild anbei), auch später mit Flügeln, das bekäme ich hin, richtige Zentrierung ist aber noch ungeklärt
-Windfahne ist einfach PVC, laut Youtube hält die aber erstaunlicherweise gut
-allgemein die Lieferung binnen 3 Tagen, 1a, 2 Packete, eins gestern, eins heute
-die Aufnahme für den Mast ist 36,3mm (Angabe ist 37mm)

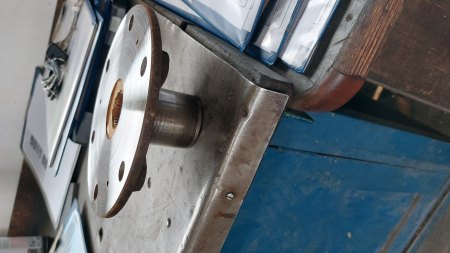

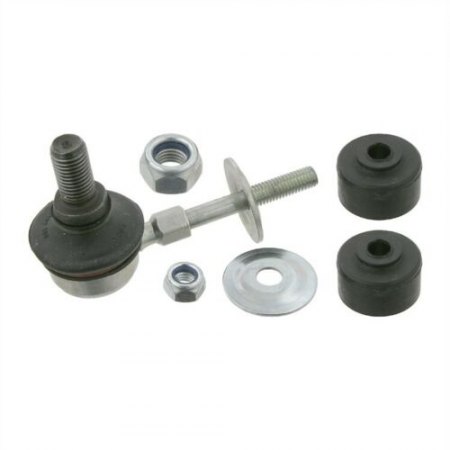

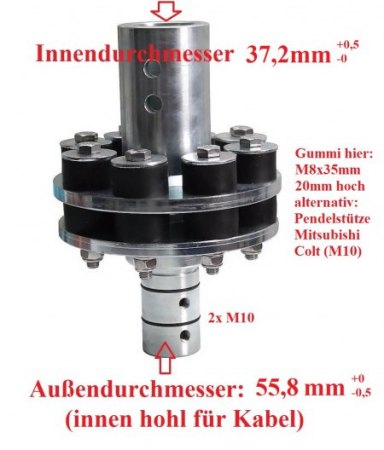

Für die Schalldämpfung oben am Mast werden nun nicht nur Stabilisator Gummis vom Auto genommen, nein, die Nabe wird auch ein alter Achsschenkel vom Auto werden. Plan gedreht ist er schon. Auch hierzu ein Bild anbei.
Zum Thema CAD und Zeichnung, wenn dann muss ich das alles mit free-CAD machen. Die teuren und guten Programme aus dem Studium laufen nicht mehr. Ist schon über 14Jahre her. Aber der Metallbauer brauch es gar nicht so genau (im Gegensatz zu meinem Tischler, der mir mal ne Küche anhand free-CAD Zeichnungen gebaut hat). Der Metallbauer meint, was er scheißt hält.
Und grobe Skizzen reichen ihm. Als Schwenklager unten am Mast ist ihm auch schon was eingefallen, das wird ein Dreh-Lager von einer LKW Anhänger Zuggabel. Oben dann der Haken und eine Seilwinde. Da alles 30cm von der Hauswand abstehen muss (wegen dem Dachüberstand) sind auch die Winkel dafür nicht ganz so ungünstig.

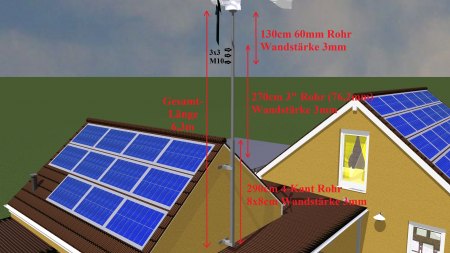

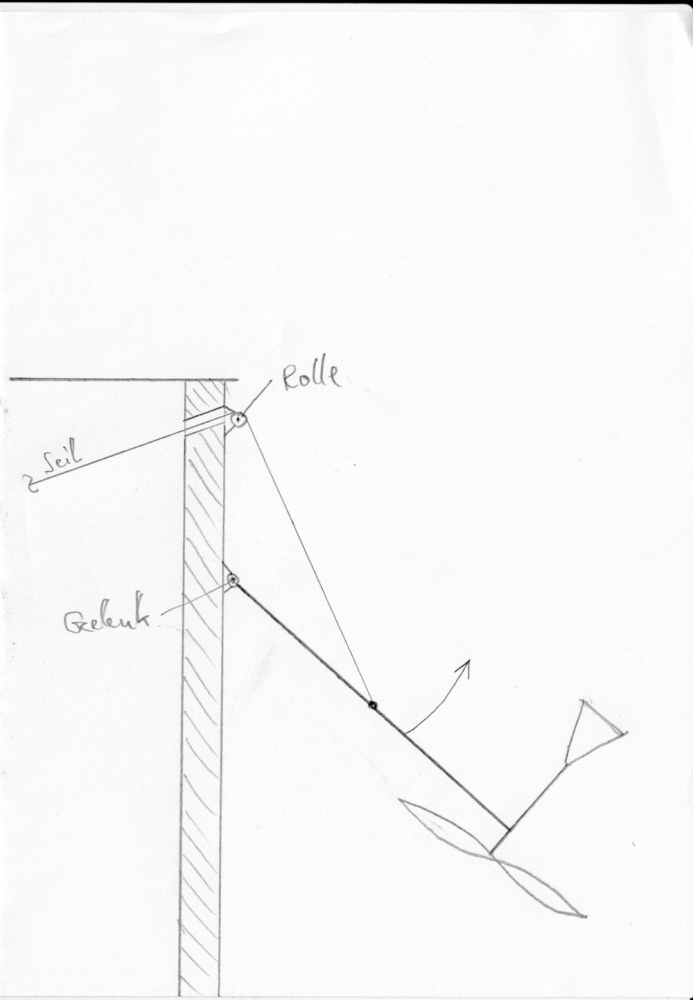

Los geht es in 2 Wochen. Jetzt hat er erstmal Urlaub. Am Ende wird auch alles feuerverzinkt, will ja keine Rostfahnen am Putz runter laufen haben. Wie das grob aussehen soll ist ein Bild anbei. Bis dahin mach ich vielleicht schon ein paar Kabel, Schalter und Wuchtversuche. Bin jetzt erstmal froh, das soweit alles im Gange ist.
Und wie bei allem, hat schon ein Nachbar, mein Onkel und ein Bekannter angefragt. Sie warten alle auf meine Erfahrungen und Berichte und falls die positiv ausfallen wollen sie dann auch so etwas bei sich haben...
Die tollen Nuten und O-Ringe lass ich dann auch gleich noch rein drehen. Sieht so schön aus... Die richtigen Leute muss man nur kennen...
