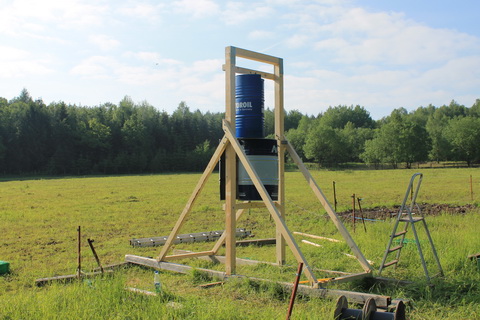

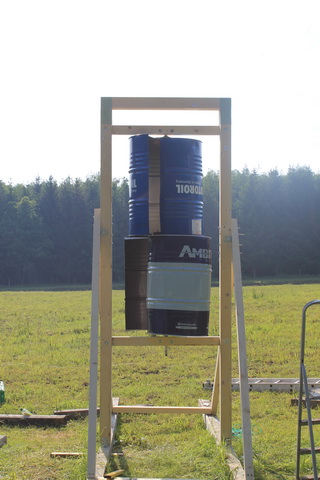

Hilfe erbeten fuer Fertigtellung : Savonius Windrad

Ich würd es erstmal mit nem 100W Elektroscootermotor und ner großen Übersetzung probieren.

Als Laderegler reicht vorerst die einfache Variante, die ich im Beitrag zu meinem Darrieusprojekt beschreibe.

Hallo Syam,

Stehst vor der selben Aufgabe, wie hier schon diskutiert wurde. Wirkungsgrade und sonst. techn. Daten vergleichbar.

Da hatte ich z.B. geschrieben:


Bei WaMa-Motoren - wenn in Ausführung mit Kommutator und Kohlebürsten - über Asynchron zu sprechen ist nicht richtig. Gehört zu Einteilung von Wechselstrommaschinen.
Diese Universalmotoren (eigentlich Gleichstrom, da mit Feldwicklung auch für Wechselstrom verwendbar) werden unterschieden in Hauptschluss und Nebenschluss, wobei als Wechselstrommotor ansich nur Hauptschluss sinnvoll.
Muss Dich nicht weiter interesssieren.
Über WaMa-Mot. als Gleichstrom-Generator gabs sicher genug Forenbeiträge.

Was ich empfehle steht aber oben. Nachfragen von Drehzahl für 12V beim User Langer.

Bei solch großer Anlage wäre ein Nabendynamo nur Spielzeug.

Laderegler: Warum nicht gleich den, welchen Menelaos letztens vorgeschlagebn hat? Shop-KWK/index.php?a=75
Keine Bastlerware!
Mit den ganzen Funktionen bekommst Du nichts Billigeres.
Fragt sich nur, was man hier bei Sturm, also Überlast am Besten macht.
Möglicherweise Generator leer laufen lassen, und erst wieder zuschalten, wenn Leerlaufspannung unter gewissem Level.
Ersaztz-Wid. möglicherweise abschalten. Ist Wid.-Läufer!

Ganz einfacher Vorschlag:
1. PV-Laderegler nur zum Akku-Schutz. Beratung wäre möglich.
2. LS-Schalter (Leitungsschutzschalter), wie in Hausinstallation als Sicherung üblich. Spannungsfall bei Nennstrom nur ca. 0,4V. Schützt auch vor gespeicherter Energie im Akku!
Haben magnet. Auslöser gegen Kurzschluss und thermischen Auslöser gegen Überlast (Überstrom).
Max. zulässiger Gleichrichtstrom bei 250W (mechan.) und 312W eleltr. bei 22V etwa 14A
Möglichst LS-Schalter mit G-Charakteristik verwenden,
dann Nennstrom 16A.
Wenn (im Baumarkt) nur L bzw. B-Charakteristik erhältlich (das Selbe), dann Nennstrom 10A.
Unterlagen im Anhang.

Gleichrichter-Brücke mit Kühlkörper! zusätzlich nötig, und Bereitschaft, nach Sturm ausgelösten LS-Schalter händisch wieder ein zu schalten.
Dafür preiswert, wirksam, speziell für Wid.-Läufer. Aber noch unerprobt.

Gruß vom Windfried

Hans,

nix 1:50, sondern 1:3!
Der Nabenantrieb, den ich meine, hat trotz interner Planetenübersetzung 1:6 lediglich Rastmoment um 0,5 Nm.
Hat auch keine Kohlebürsten, meines Wissens nach.

Dass man bei solch geringem Stromverbrauch, wenn es denn so ist, auch bezüglich Aerodynamik ein Spielzeug verwenden kann, ist was anderes.

Gruß, W.

Ja genau, so ein Teil meine ich. hat vielleicht zu Irritationen geführt, dass im anderen Thema ein Kettenantrieb ins Spiel gebracht wurde, aber nicht von mir.

Im Link das ist ne 36V-Ausführung.
Erreicht die 14V eher, kann aber nur atwa mit folgendem Strom belastet werden; 250W/0,8/36V=8,7A Macht bei 14V Systemspannung ca. 120W.
Bei der 22V-Ausführung war es 14,2A und knapp 200W.

Würde ne 22V-Ausführung nehmen.

Zur nötigen Übersetzung hatte ich ganz einfach gerechnet:
Langer hat hier ne gut funktioniertende RoWi-Anlage mit D 1,5m und TSR 3 vorgestellt, da war Selbstanlauf (und hoffentlich auch Ladebeginn) bei 3 m/s. Nabenmotor 250W 22V im Einsatz.
Da bei dem Fass-Darrieus der D etwa gleich groß ist, die TSR aber mit 1 angenommen werden kann (für Ladebeginn realistisch), ist die nötige Zusatzübersetzung etwa 3.

Zu realisieren z.B. unter Nutzung des geschenkten großen WM-Rades auf Außen-D Nabenmotor.
Ist nur zu realisieren, dass das Rippenband auf dem WM-Rad bleibt. Das ist schmal! Auch dazu habe ich eine Idee, die ohne Poly-V-Profilierung eines Rades(genügt!) aus kommt. Letzteres geht natürlich auch.

Zahnriemenübersetzung erfordert neben dem Riemen 2 verzahnte Räder. Kostet vermutlich mehr.

Noch mal @ doelle: Es war nirgends zu lesen, dass Beleuchtung von lediglich 3W genügt. In ner Sennerhütte (war auch nicht zu lesen) wird sich mit Pn 200W sicher was anstellen lassen.

Gruß, W.

@winfried - Nabenmotor halte ich auch für Sinvoll.
Led Beleuchtung geht schon vernünftig mit 3W Leds und Bewegungsmeldern die sich bei bedarf aktivieren bzw 12 Volt Led Modulen können auch Räume schon vernünftig beleuchtet werden.
Was aber nicht vergessen werden soll, so ein Weidezaun braucht IMMER Strom wenn auch nur wenig (1-2,5 Watt), Ziel sollte daher eine regelmäßige Ladung sein und nicht bei Sturm das Maximum zu ernten sondern fast jeden tag etwas also schon bei 3 m/s was öfter regelmäßig anliegt. So seh ich das da ich auch einen Betreibe allerdings mit PV weil Wind für mich zu unzuverlässig und aufwändig wäre. Unterstützung für PV mit Nabendynamo Windrad kommt im Herbst.
Gruß Hans
