Beobachte dieses Forum schon seit langen und bin zu dem Entschluss gekommen das ich mir auch ein Windrad bauen muss! Habe mich nach langen Studien (7 Bier) für den Lenz2 Rotor entschieden!
Das Projekt ist gerade in der Fertigstellungsphase. Daher habe ich mich gefragt ob Interesse besteht auf ein paar Bilder o.a.
Daten: Lenz 2 Rotor, drei Flügel, Rotordurchmesser 3 dezente Meter, Flügelhöhe 2,5 Meter, Vorflügelbreite 46 cm (etwas kleiner gemacht als Berechnet wegen Materiallänge)

Würde mich freuen dabei zu sein!

Als Generator probiere ich es mal mit einen 3Phasen Permamentmagnet Drehstrommotor. Leistung 1500W bei 900U/min. Dazu habe ich ein Planetengetriebe mit der Übersetzung 10/1 verbaut.
Bilder folgen erst am Do. weil ich zur Zeit auswärts Arbeite.

Leider zeigen die Bilder nur einen halb fertigen Flügel. Der Rest kommt wie gesagt laufe dieser Woche!

Nach langen probieren hat`s dann doch geklappt!

Hallo Arnorack1,

nicht gerade klein, so ein Rotorblatt

Wie ich sehe, nietest du die profilgebenden Platten (die Rippen sozusagen) in das Alublech, oder?
Welche Stärke hat das Blech? (0.8 mm?)

Ich habe nämlich heute bei unserem hiesigen Schlosser/Blechner 0,8er Aluplatten bestellt, die ich auch noch in Savoniusform biegen muss.
Die Platten werden 1m hoch und 628mm breit.
Das Problem dabei ist, man müßte das Blech vorwalzen, damit es schön den Radius entlang liegt.
Wie machst du das?

Gruß
Frank

WOW! 3mm stark?

Und das bei dem engen Radius.
Dann teste ich das mit meinem 0,8er Alu auch erst mal so. Der Radius ist ca. 320mm. Das müßte gehen.
Holzkanter.....gute Idee
Das versuche ich auch so.

Ich hab´ jetzt erstmal Urlaub. Da sollte das Gerätchen in nächster Zeit von der Mechanik her fertig sein.

Hallo Takanohana!

Die Bleche habe ich über einen Kumpel im Grosshandel gekauft. Das Stk. um 81Euronen
Das mit dem Schlosser oder Spengler mit dem Walzen stimmt schon, doch leider habe ich keinen in unmittelbarer Nähe.
Das Endergebniss ist so auch ganz schön geworden und auch sehr stabil!

So, nun war ich beim Blechner.
Es war "nur" der Geselle da. Ich musste dem Ei noch erklären, wie die Maschine funktioniert
Nun wurde eben die erste Aluplatte einwenig "unrund", d.h. in der Mitte ein Radius und nach aussen hin wird es gerade, weil er nur im mittleren Drittel gewalzt hat.
Macht aber nichts, denn ich kann den Rest so hindrücken. Das geht schon. Dafür war es kostenlos (5.- für Ziggis), da familienbekanntes Unternehmen.
Jetzt muss ich noch Edelstahlschrauben, -muttern und -unterlegscheiben kaufen. Dann geht´s endlich los.

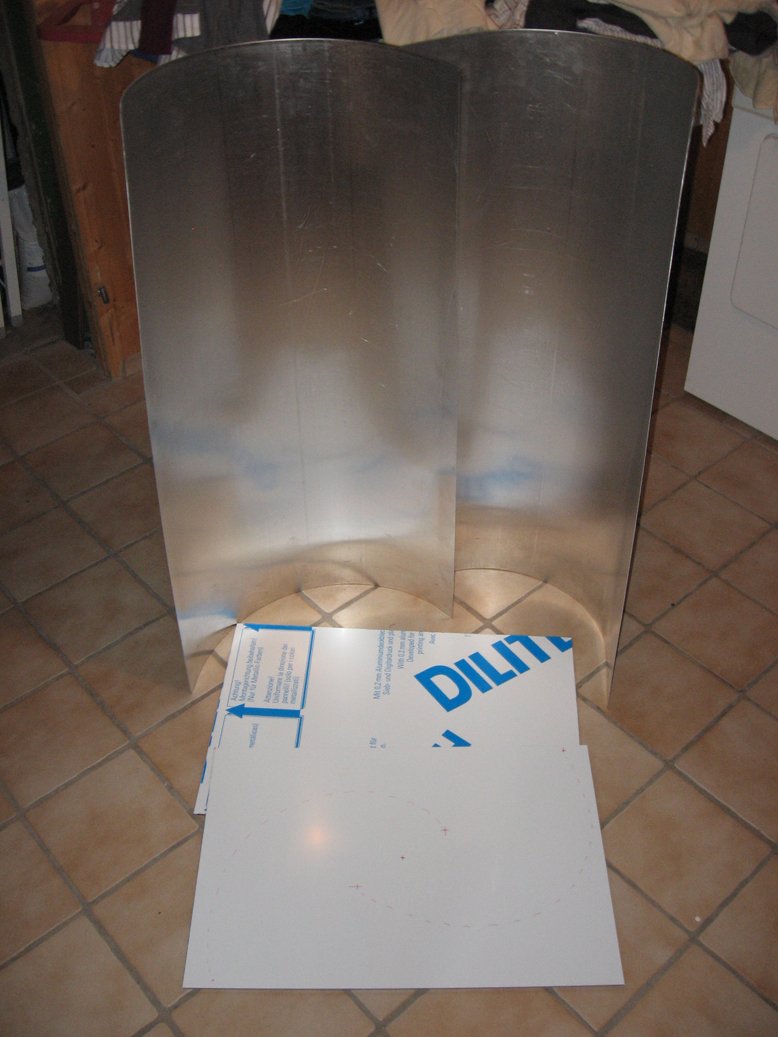

Unten habe ich 3 Fotos von den Komponenten gemacht. Als Drehachse nehme ich eine M8 Gewindestange und Inlineskater-Kugellager (Aussen 22mm, innen 8mm).
Das ganze wird erstmal so installiert, um die Wetter- und Windtauglichkeit zu testen. Wie ich das mit dem Generator mache, überlege ich noch.

Hallo an dem schönen Abend und danke für das Kompliment

Ich merke, ich blühe so richtig auf, wenn ich Urlaub habe. Hätte nicht gedacht, dass ich so weit komme heute.
Ich will ja deinen Thread deines Themas nicht mit meinem zukleistern, Arnorack1.

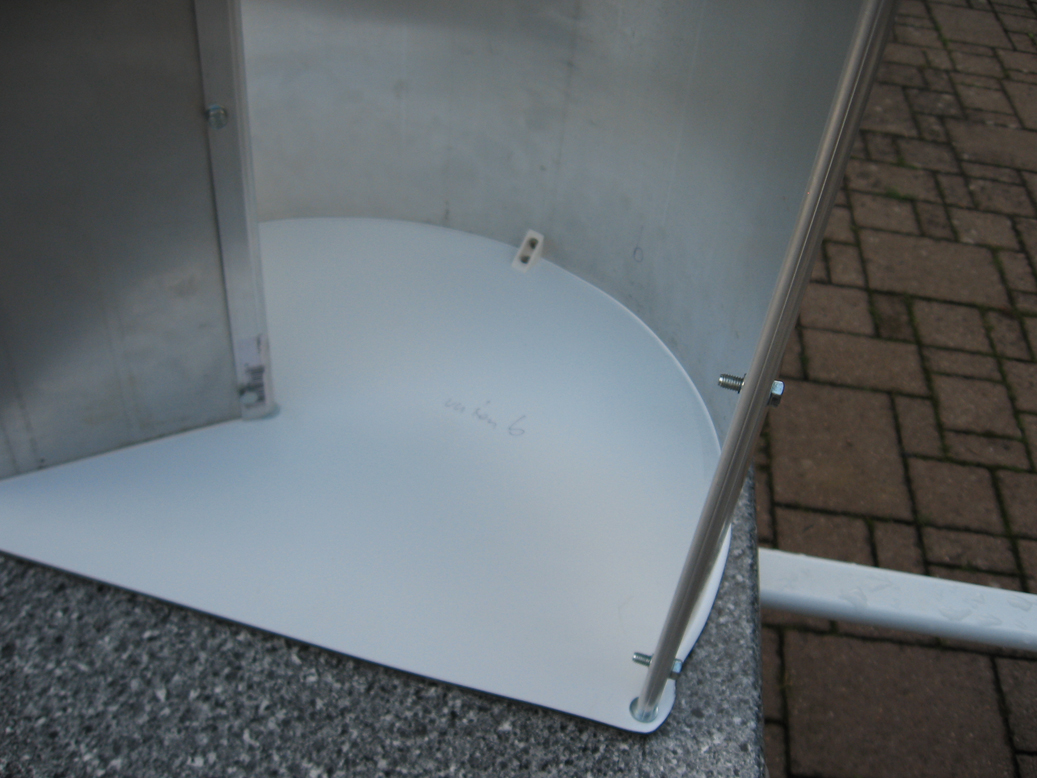

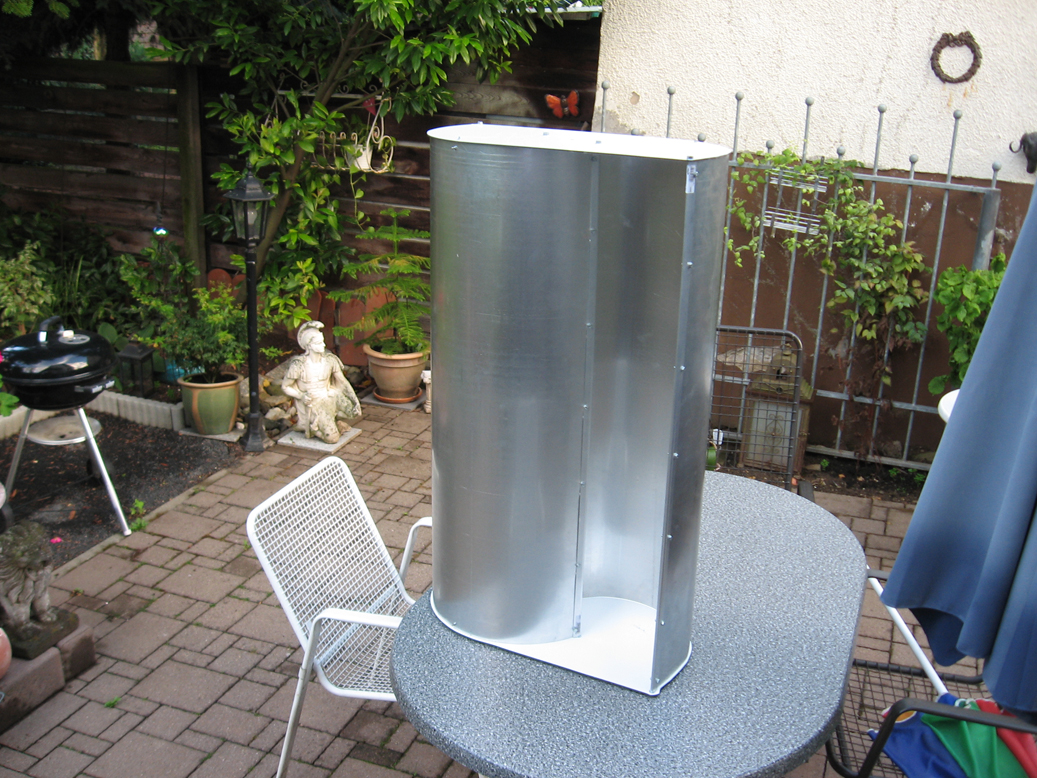

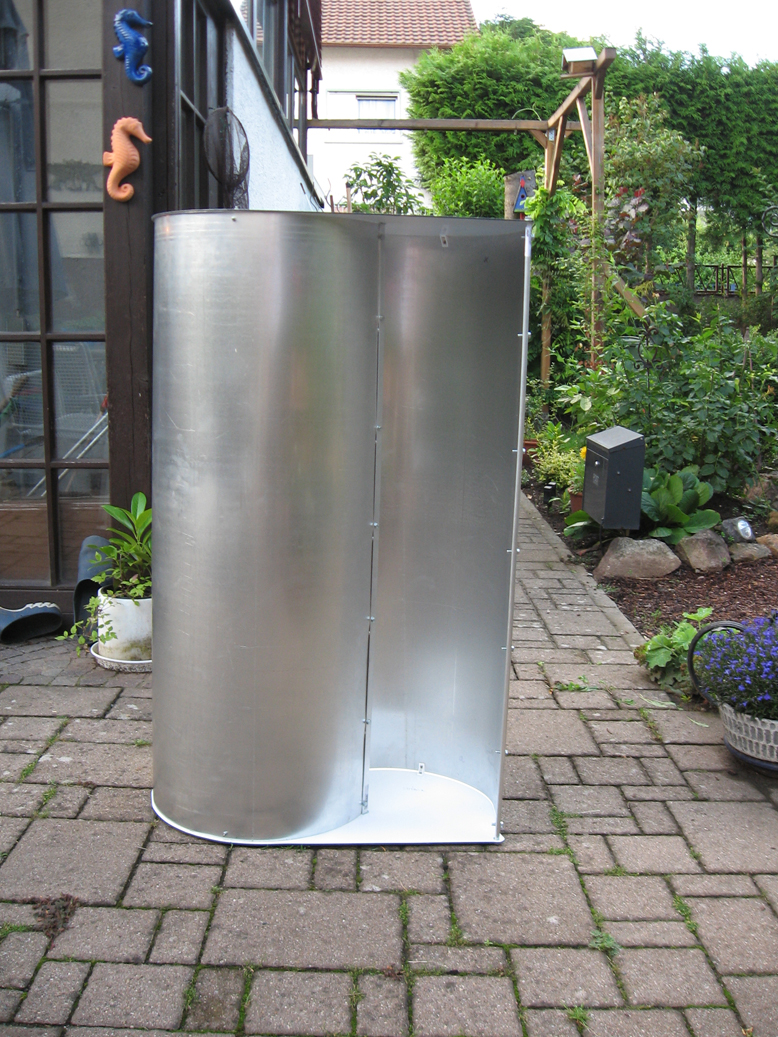

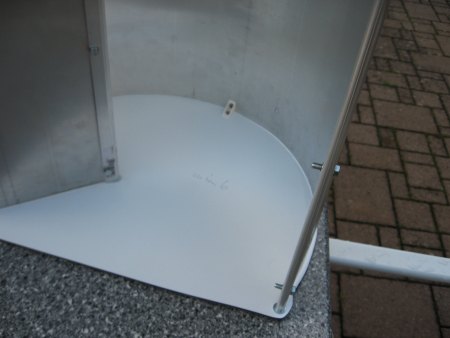

Hier noch die Fotos vom fast fertigen Savonius.
Die Maße sind:
Breite: 620mm
Höhe: 1010mm
Tiefe: hab ich nicht gemessen

Materialien:
- 2 Stück 0,8er Alutafeln (1000x628)
- 2 Stück 3mm Dibondplatten (600x400)

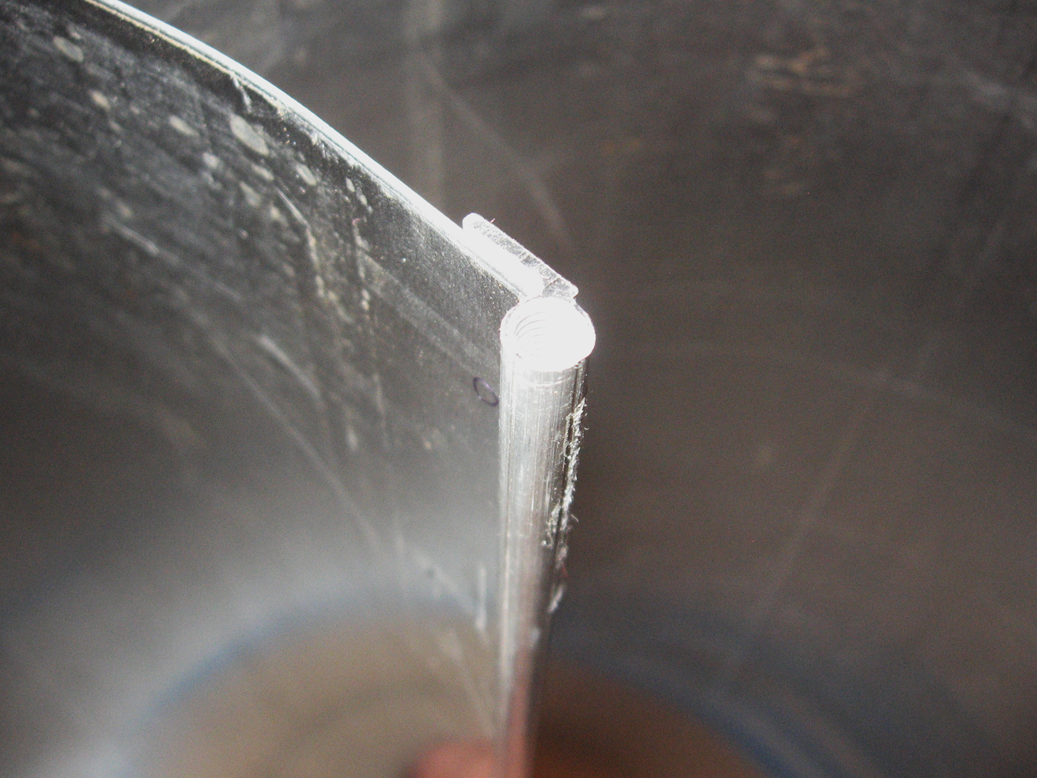

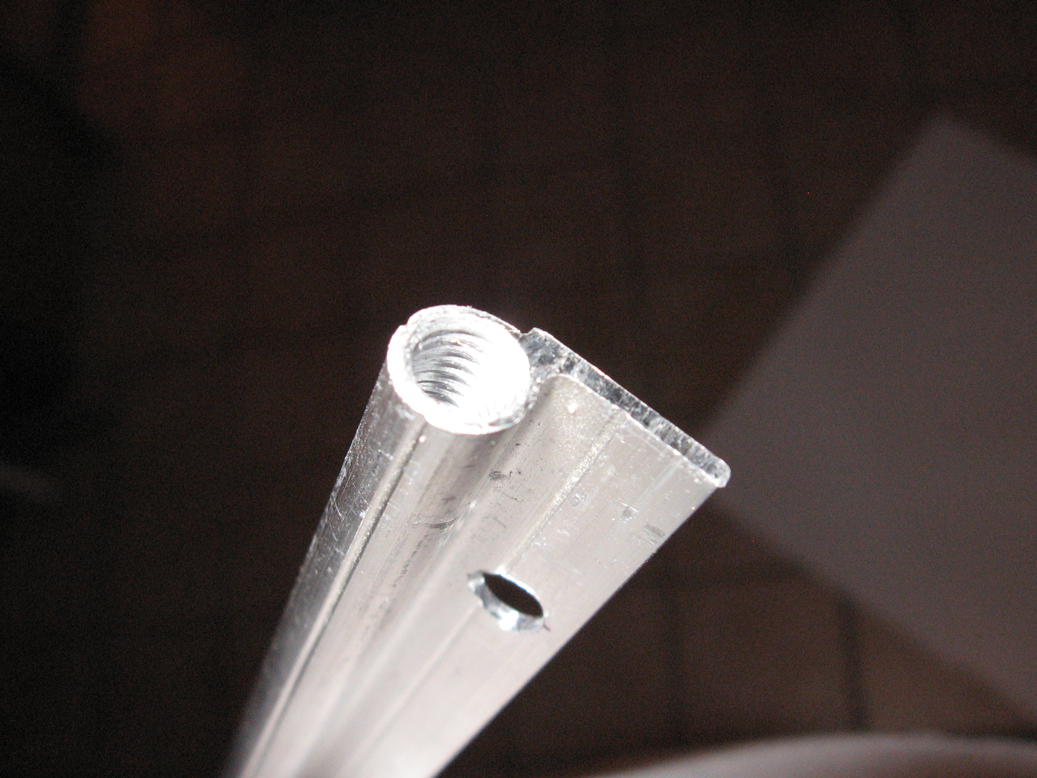

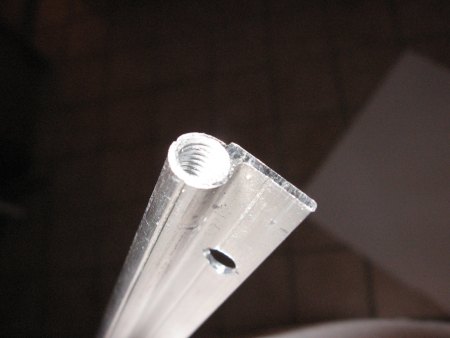

- 4 Stück Aluprofil 1000mm (siehe Foto. K.A., wie das Profil heisst) mit M6 Gewinde oben und unten zum Befestigen an die Boden- und Deckplatte (Dibond)
- Diverse Schrauben (M5, M6) Teils Edelstahl, teils vernickelt, da mir das dann doch zu unverschämt teuer wurde.

Evtl. hätte ich Karosseriescheiben statt normale Unterlegscheiben nehmen sollen, denn das Dibond gibt schon bissl nach, wenn man zudreht wie ich Ist trotzdem sehr steif und stabil alles. Das war ja vorerst das Ziel.
Natürlich gab es mal wieder die Schrauben nicht in meiner Länge (max. 15mm). Ich musste die großen alle kürzen und neu anfasen. Ansonsten wird das wohl den Windfluß nicht stören.
Die Tage werd´ ich das DIngens mal in den Wind installieren.

Achso....Materialkosten bisher waren so um die 55.- Euro. Geht eigentlich, oder?

Hallo Arnorack,
hallo Tank,

irgendwie sehe ich auch die Gefahr - wie du, Tank - , dass der "Grias eich Thread" zu einem Savonius-Thread wird.

Das Material ist so umfangreich, dass es sich m.E. lohnen würde, damit einen neuen Tread aufzumachen - oder die Mods das Material freundlicherweise in einen solchen verschieben.

Gibt es denn schon Bilder von dem fertigen Lenz 2 - Monstrum?
Würde ich doch gerne mal im Video in Aktion sehen, wenn er auf Drehzahl ist.

@ Tank:

Ich denke auch, die Nieterei ist besser, weil es zwischen Stahl und Alu bei Direktkontakt zu unschönen elektrolytischen Oxidationserscheinungen kommen soll.
