Im Rahmen eines Projekts unseres Vereins soll eine 4,4m/2kW WKA frei aufgestellt werden.
Da die WKA sicher stehen soll, wird nun überlegt, die Berechnungen und Auslegungen aller wichtigen Größen mit einem Statikbüro zu machen. Eine offizielle Statik für einen Bauantrag o.ä. benötigen wir nicht.
Natürlich würden wir gerne die Kosten einsparen wollen, wenn wir auch so alle Informationen (z.B. übers Forum) bekommen.
Möglichst wollen wir das Vorhandene Material (2x6m Rohr 108mmx3,8, 14mm Drahtseil zur Abspannung) nutzen und den Bau so einfach und günstig wie möglich gestalten.
Eine Werkstatt mit Schweißtechnik etc. ist für alle notwendigen Arbeiten vorhanden.

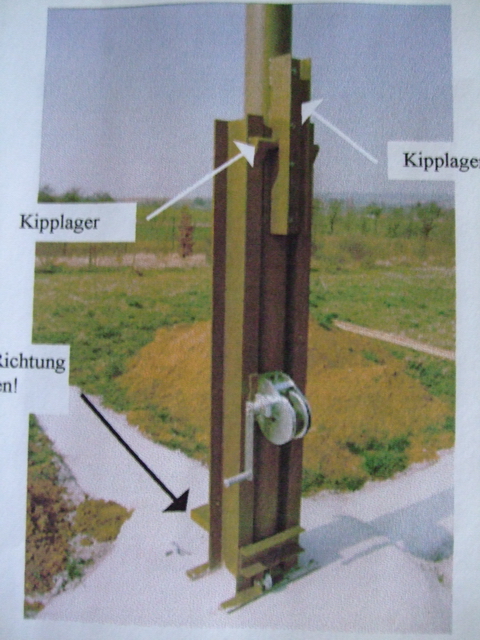

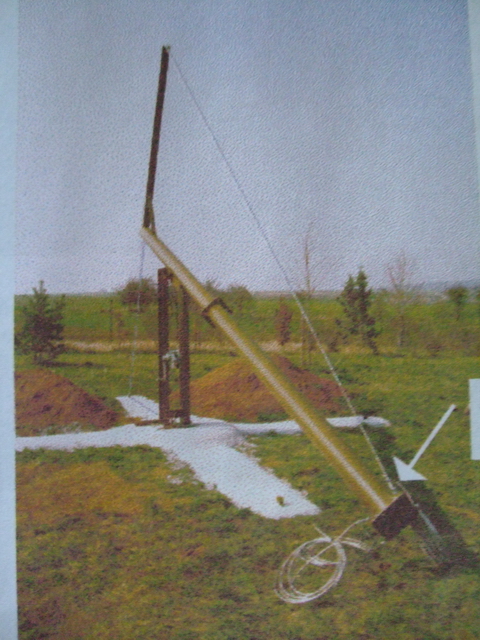

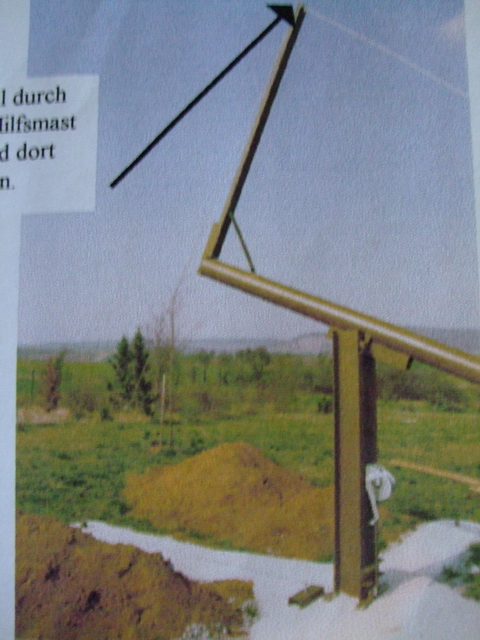

Der Mast soll mit Hilfe einer Seilwinde kippbar sein (siehe Bilder, so ähnlich ist es angedacht). Original wurde ein Kippmast mitgeliefert, der ist aber bei unserer Anlage nicht dabei.
Es ist übrigens eine Aquasolar AS2 Passat, die Firma gibts nicht mehr, wir haben die Anlage gebraucht bekommen.
Noch sind ein paar Fragen offen, vielleicht kann jemand helfen und ein paar Anregungen/Überlegungen anbringen:
- 3 oder 4 Abspannseile?
- Reicht eine Abspannung, oder brauchts eine 2te auf halber Höhe? Wie hoch die erste?
- Wie hoch sind die maximal auftretenden Zugkräfte a) der Abspannung b) beim Aufrichten (angedacht ist ein Jütbaum)
- Erdanker oder Fundamente für die Abspannung?
- Wie gross das Fundament für den Mast.
- Die beiden 6m Mastrohre zusammenschweissen oder lieber Flansche anbringen?
und
- Wo besorgt man am besten eine Seilwinde?
- Wo würdet ihr Spannschlösser, Ketten, Kauschen etc. bestellen?
- Hat jemand mal Erdanker ausprobiert?
Vielen Dank!
Stefan

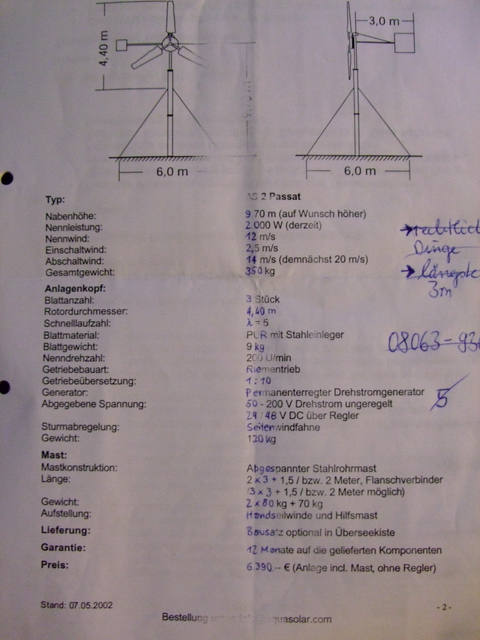

Im Anhang ist auch ein Foto des Datenblattes.
