Laderegler 12V

Moin, Moin

bin gerade dabei mir ein Windrad zu bauen, habe eine Lichtmaschine umgewickelt und mit Neodymmagnete versehen. Der Generator erzeugt bei ca. 250 1/min 14,8 Volt DC zum Laden einer Autobatterie, bei höheren Geschwindigteiten mehr.
Jetzt meine Fragen:
Wie kann ich kostengünstig einen Laderegler bauen?
Hat jemand eine Idee?

Schon mal Danke im vorraus!!

Kai

Hallo Kai. Was du brauchst ist ein shunt-Regler, wie ihn XXLRay beschrieben hat. Ein solcher analoger shunt-Regler ist für kleine Leistung bis ca.100W handlich zu bauen. Die Genauigkeit kann durch Zufügen weiterer Bauteile erhöt werden. Darüber arbeiten pulsweitenmodulierte Regler (PWM) ökonomischer. Ich habe eigene Schaltpläne vorrätig. Evt. kann ich beim Bau behilflich sein. Gruß, Heinz

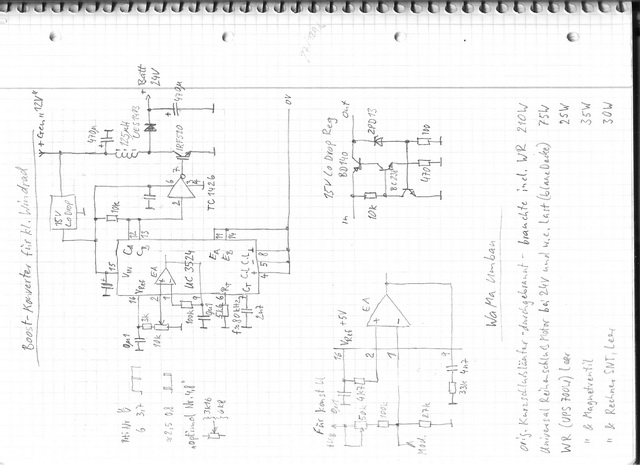

Hier die Schaltskizze eines solchen Wandlers. In diesem Falle für ein Windrad Dm 85cm, das die Ladespannung für einen 12V-Akku erst bei 5m/s erreicht. Die Ausgangsspannung des Wandlers ist geeignet um einen 24V Akku zu laden. Das Tastverhältnis ist das "elektronische Getriebe" und wird mit dem Poti fest eingestellt. Die Schaltung eignet sich für fast beliebige Ein und Ausgangsspannungen und Ströme. Die Bauteile müssen angepasst werden. Verluste gibt es immer. Sie nehmen stark zu bei niedriger Eingangsspannung und großem Übersetzungsverhältnis (größer 3 etwa). Die angegebenen Teile sind gut bis 5-10A Eingangsstrom. Als Drossel kommt nur eine mit Luftspalt für den max.Strom in Frage. Hier eignete sich als fertiges Teil eine Ringdrossel aus einem Rechner Schaltnetzteil. Die dicke Drossel mit dem dicken Draht. Alle Wicklungen in Serie schalten (nicht die ganz dünnen Drähte). Wicklungssinn nicht umkehren. Bei 6V-Betrieb reicht die Spannung vom Generator nicht aus, um den PWM-Stein zu versorgen. Dann läßt man den Low Drop Spannungsregler fort, und versorgt das Teil aus dem 12V Akku am Ausgang. Leider werden so immer einige mA dem Akku entnommen. Könnte man noch verbessern. Der linke Schaltungsteil für Konst U ist obsolet, und wird interessant in Verbindung mit einem MPPT. Der Ausgang darf nicht ohne Last betrieben werden, weil sonst die Spannung fast grenzenlos ansteigt.

edit: Bildlink korrigiert - XXLRay
