Schleifringe auch in Sonderformen

Falls jemand einen Schleifring in bestimmter Größe oder mit bestimmter Polzahl benötigt

Bastler01
***
Avatar
Geschlecht:
Alter: 46
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·  Gepostet: 22.09.2011 - 10:31 Uhr  ·  #21

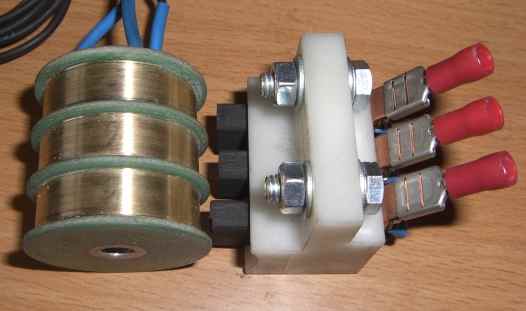

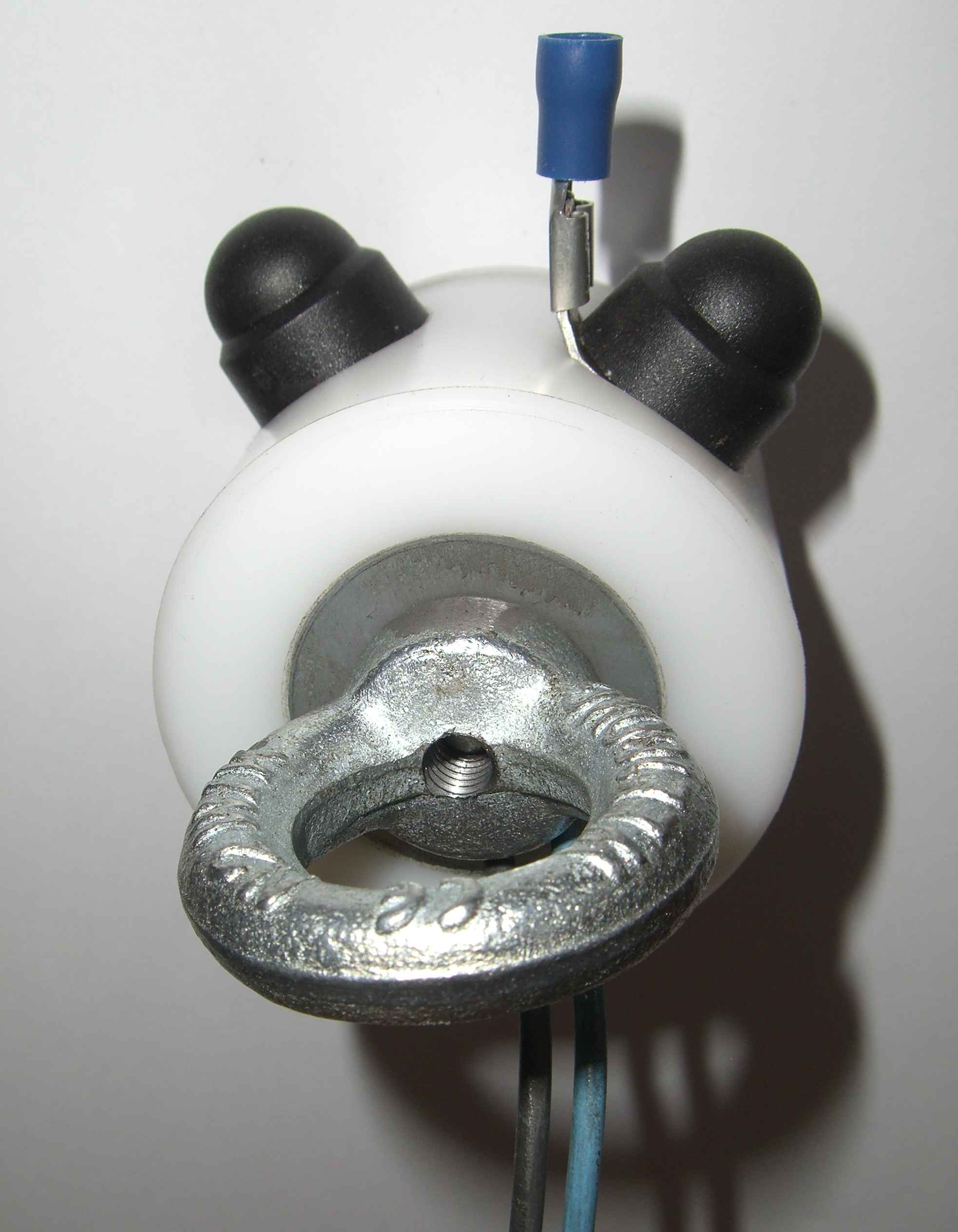

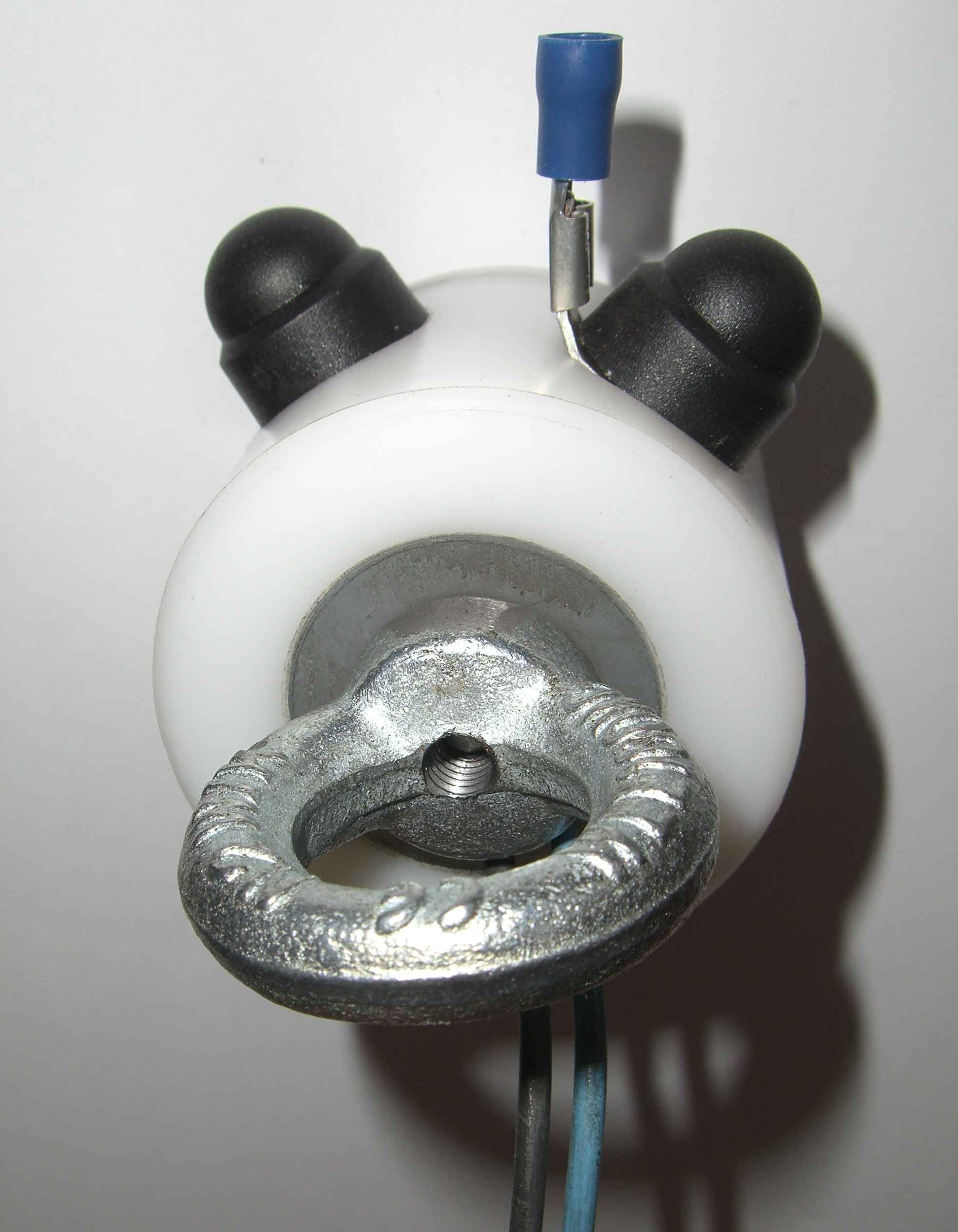

Heute hab ich mal etwas kleinere Schleifringe fertiggestellt.
Für Kleinwindräder gedacht verwendet sie der Benutzer für Beleuchtungszwecke.
Anhänge an diesem Beitrag
Schleifringe auch in Sonderformen
Dateiname: CIMG5208.JPG
Dateigröße: 51.73 KB
Titel:
Heruntergeladen: 4743
Schleifringe auch in Sonderformen
Dateiname: CIMG4353.JPG
Dateigröße: 215.91 KB
Titel:
Heruntergeladen: 3055
Bastler01
***
Avatar
Geschlecht:
Alter: 46
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Schleifring in geteilter Ausführung

 ·  Gepostet: 22.04.2012 - 15:55 Uhr  ·  #22

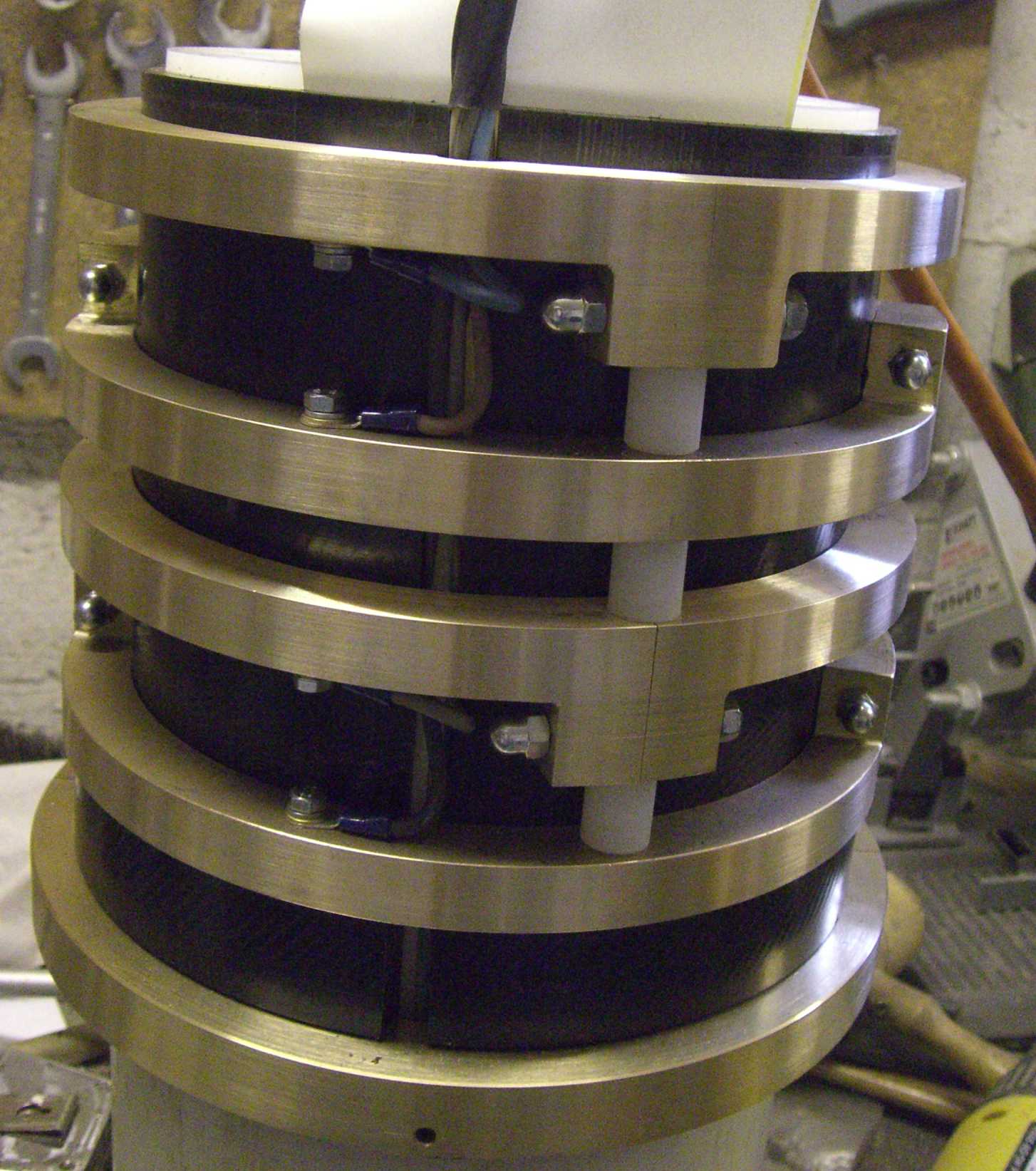

Um größere Arbeiten an einem Karusell zu vermeiden habe ich mal einen Schleifring entworfen, welchen man zur Montage teilen kann.
Diese Bauart wäre auch für Windgeneratoren verwendbar.
Der vorgestellte Schleifring hat einen Nabendurchmesser von 150mm. Die Kontaktringe sind aus Messing gefertigt und paßgenau verstiftet.

mfg Bastler01
Anhänge an diesem Beitrag
Schleifring 5-polig in geteilter Ausführung
Dateiname: CIMG5851.JPG
Dateigröße: 236.67 KB
Titel: Schleifring 5-polig in geteilter Ausführung
Heruntergeladen: 2879
Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 40
Beiträge: 4961
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·  Gepostet: 24.04.2012 - 02:02 Uhr  ·  #23
wow, das Teil sieht echt klasse aus :-) , hast du das drehen lassen oder ist es gefräst?

Gruß
Max
Bastler01
***
Avatar
Geschlecht:
Alter: 46
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Re: Schleifringe auch in Sonderformen

 ·  Gepostet: 24.04.2012 - 05:18 Uhr  ·  #24
Guten Morgen

Die Messingringe habe ich erst gedreht, dann geteilt und an den Planflächen gefräst. Anschließend miteinander verstiftet und verschraubt und erneut überdreht.

mfg Bastler
Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 40
Beiträge: 4961
Dabei seit: 04 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·  Gepostet: 24.04.2012 - 11:03 Uhr  ·  #25
Wirklich toll!
Sieht ein wenig aus wie diese Teletransporter aus Stargate :-D
Bastler01
***
Avatar
Geschlecht:
Alter: 46
Homepage: windradler.jimdo.c…
Beiträge: 30
Dabei seit: 04 / 2010
Betreff:

Stromabnehmer in Modulbauweise

 ·  Gepostet: 04.02.2013 - 15:52 Uhr  ·  #26
Ich habe mal wieder getüfftelt und gebaut.

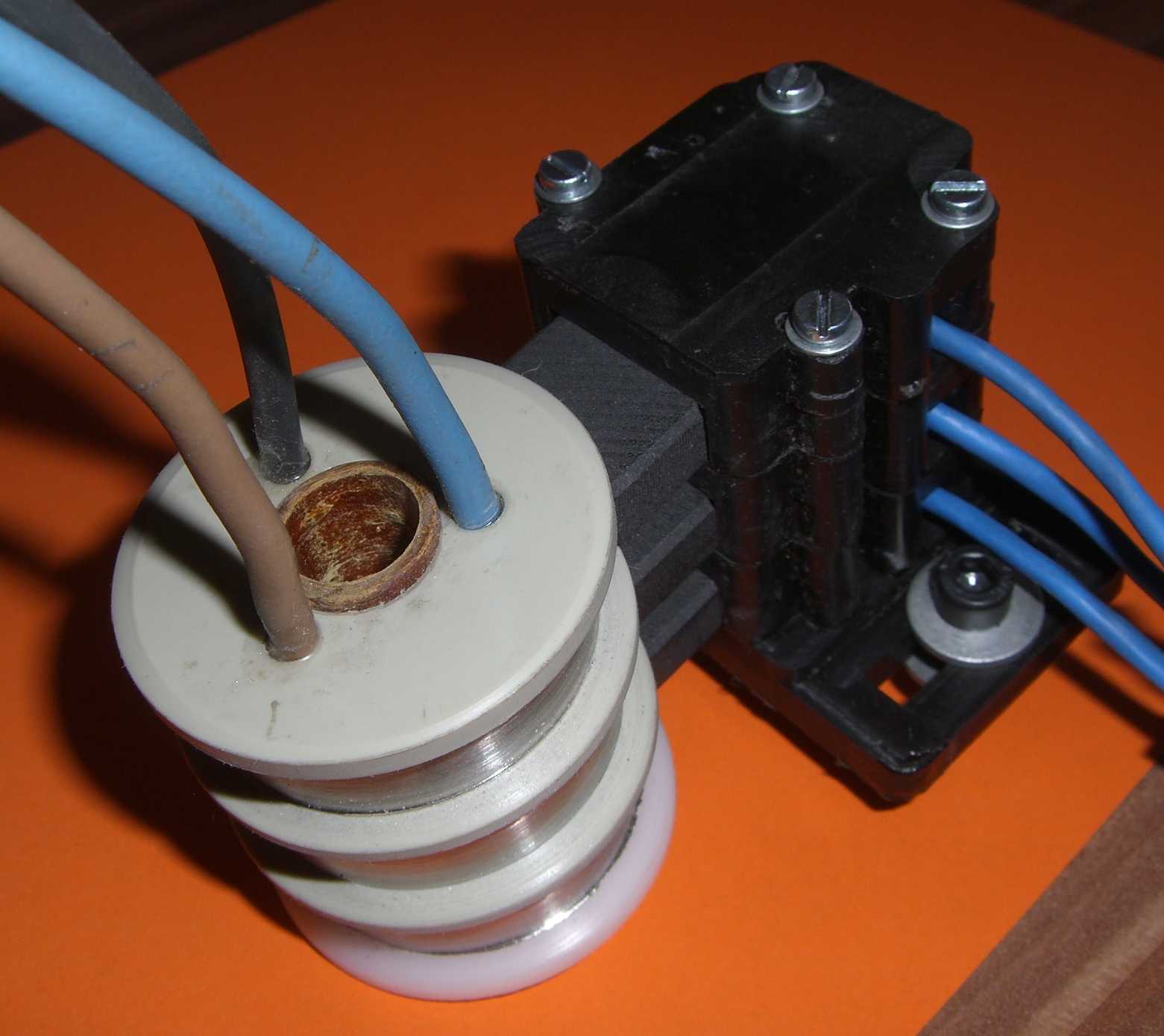

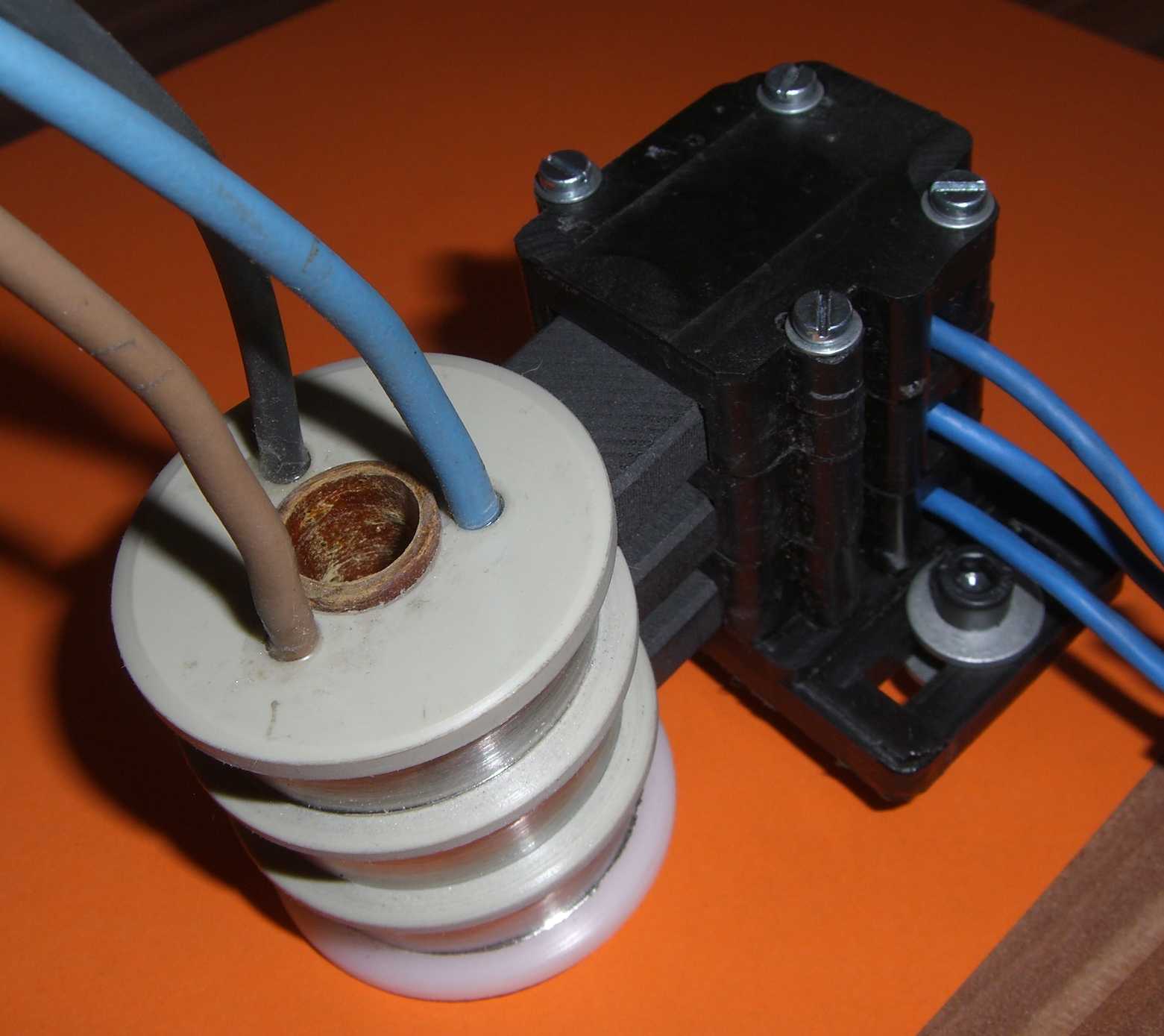

Diesmal einen Stromabnehmer bestehend aus einzelnen Modulen. Je nach Polzahl des Schleifrings werden die einzelnen Module auf einer Grundplatte montiert.
Der Prototyp ist mit 8x20mm-Bürsten versehen. Belastbar bis 20A.
Als nächstes werde ich Module mit 10x32mm-Bürsten bauen.

mfg Roland
www.windradler.jimdo.com
Anhänge an diesem Beitrag
Schleifring mit Modular-Bürstenbrücke
Dateiname: CIMG5955.JPG
Dateigröße: 128.61 KB
Titel: Schleifring mit Modular-Bürstenbrücke
Heruntergeladen: 2711
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6872
Dabei seit: 11 / 2007
Betreff:

Re: Schleifringe auch in Sonderformen

 ·  Gepostet: 04.02.2013 - 19:43 Uhr  ·  #27
