Generator mit 25 Nuten und 24 Magneten.

Nachtrag:

Wenn alle 3 Gruppen phasengleich wären, würde es mit den zusätzlichen 2 Dioden am Sternpunkt gehen.

Da aber doch gewisse Phasenverschiebungen sind, kann es sein (bin mir fast sicher), dass Du mit 3 separaten Einphasen-Gleichrichterbrücken arbeiten musst. Also insgesamt 12 Dioden.
Ist eh das Sicherste. Aber kannst Dich ja ran tasten.

Ich sage dazu mal nö. Brauchtest ne 4. Phase, damit alles wieder "rund" ist.

Tendiere inzwischen wieder dazu, dass ein zusätzliches Diodenpaar vom Sternpunkt aus genügen müsste, nicht 2 weitere.
Kannst Du ja noch testen, bevor Du umklemmst.

Letzterer war ja von mir.

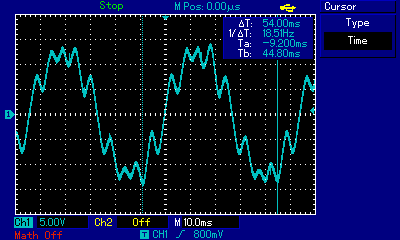

Nicht dass ich ernsthaft an eine 4. Phase gedacht hätte. Nur ist dieses Umpolen von der 2. Phase aus meiner Sicht Mumpitz. Ist doch vom Wechsel der 3. auf die Erste dann die Situation wieder wie gehabt. Ergo, vermute, dass die 3. Phase nicht viel mit hilft beim Stromfluss. Aber sowas zeigt z.B. ein Oszillogramm. Oder du misst ersatzweise mal die Wechselströme der Phasen.

Auch vermute ich, dass die Spannung AC der Einzelphasen zum Sternpunkt größer ist als die Gleichrichtspannung!?

Dann zum Vergleich auch bitte bei ursprünglicher Drehzahl.

Hallo

Ich denke das System mit Einzelzahnbewicklung und deren Verschaltung ist nicht verstanden worden.
Hat jede Phase nur je eine Spule und dann kommt die nächste Phase, werden alle Spulen gleichherum gewickelt.
Steht die erste Phase vor Nortpol, steht die Zweite vor Südpol und generiert eine entgegengesetzte Spannung wie die erste Phase.
Die Dritte kommt wieder vor Nordpol, dann käme ja die erste auch wieder auf Nord.
Der ist aber versetzt und der Motor hat sich weiter gedreht, also kommt die erste Phase nach der Dritten auf Südpol.
So ist das auch bei jedem Drehstromsystem so.
Da Ich aber 8 Spulen in reie gewickelt habe, und 4 mal 2 Magnete abgedeckt habe käme die zweite Phase nicht auf einen Südpol sondern auch wieder auf einen Norptpol, und das geht nicht.
So muß die Wicklung der 2 ten Phase anders herum gewickelt sein, und das hatte ich nicht auf dem Schirm.
Das ist nun geändert und auch richtig so.
Wenn alle 3 Phsen durch sind kommt die erste bei einem Südpol an durch das Verhältniß 2 Magnete und 3 Phasen.

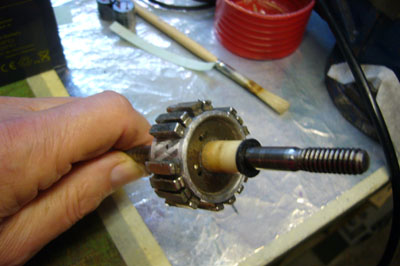

Wegen der Rastung wurden alle Magnete ausgebaut und der Rückschluß möglichst genau rund geschliffen, noch nicht 100 Prozentig , aber die Rastung ist von 160 g auf unter 80 G runter.
Das Ummagnetisierdrehmoment liegt bei 45 g, das bleibt erst mal alles so bis ein Rotor dran ist, dann sehe Ich weiter.

Gruß Aloys.

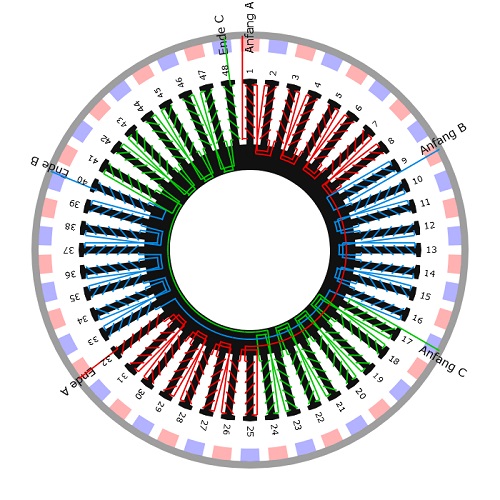

Aus dem Wicklungsbild ist aber nicht erkennbar wie rum die Spulen gewickelt sind.
Diese Phasengruppen werden eine rechts und die zwete linksherum gewickelt.
Die böse zweite Phase wirt anders herum angefangen, erst links und dann rechts herum.
Es wirt immer die erste Spule genau so herum gewickelt wie die letzte der vorherigen Phase.
Da auch die Spulengruppen durch 2 teilbar sind, kommt es immer paarig vor. (2 Gruppen oder 4 oder 6 ~ )
Ich habe nur ein System aber dafür einen lehren Stehg.

Gruß Aloys.

Das ist ja schon mal verstanden worden

Und die Paare immer hüpsch elektrisch in Reihe, wobei parallel sogar auch ginge, wenn gering toleriert.

Das gilt für die 10 und 14 Poligen, aber alle anderen gleichen Systeme mit mehr oder wenigeren auch.

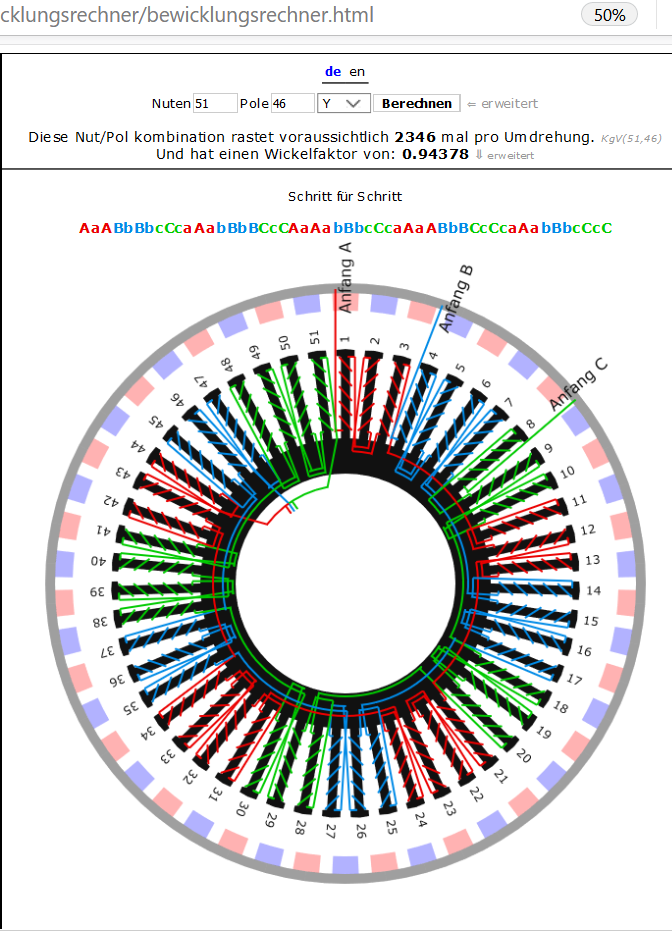

Auch für den 46 Poligen mit 48 Stegen oder Spulen auch, siehe Anhang.
Da Teilmotoren ja auch OK sind nimm Ich die Hälfte davon, genau 23 Magnete und 24 Spulen zu je 8 aufgeteilt.
Da 23 M nicht geht kommt einer dazu , ebenfals zu den Spulen ein Lehrsteg und schon past das.
Also 24 Magnete mit 24 Spulen und ein Lehrsteg = 25.
Das ist ein Linearmotor oder Generator , nur im Kreise angeortnet , wenn das nicht verstanden wird dann lese mal Deine Bücher! Wenn die alt sind wirst Du aber nicht fündig !
Anbei ein Bild das magst Du ja so !

Gruß Aloys.

Hallo

Das ist der Bewicklungsrechner für Bürstenlose Motoren- Generatoren mit Phasen Polen und Wickelrichtung.
http://www.daswindrad.de/diver…chner.html
Bücher müste Ich noch raussuchen.

Gruß Aloys.

Danke schön.

Bewicklungsrechner ist sehr anschaulich.
Man sieht aber, wie z.B. bei 24N26P die jeweils letzten beiden Stege nicht mehr ganz optimal zu den Magneten stehen.

Hast Du auch Tools, die dann weiter führen, also mit Allem, was man für den Motor so braucht?

Hallo

Wenn man bedenkt wie aufwendig und teuer es ist ein Stanzwerkzeug für einen Blechschnitt zu machen, muß überlegt werden ob irgent ein Standartschnitt nicht auch zum Ziel füren kann.
Wo ein 51 nutiger anwendung findet ?? möglich auch ein Gleichstrommotor mit Kolektor , so wie bei meinem 25 Nuter !
Da kanst Du zweifeln wie Du willst es ist Drehstrom, nicht ganz sauber zwar, aber das kann Elektronik ja auch nicht, es ist alles möglichst gut zusammengestottert.
Und für Versuchsmotore und kleine Serien gut brauchbar, es gibt eben mehr als das gelbe vom Ei.
Drehstrom ist Wechselstrom, aber dreimal um 120° versetzt was den sonst ?

Gruß Aloys.

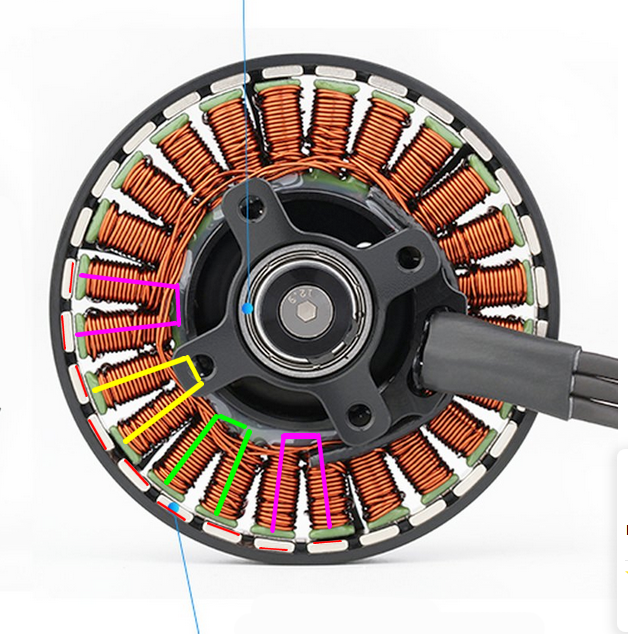

Noch das 2 te Bild !

Gruß Aloys.

Wenn man die Technik und deren Logig nicht versteht, alle Erklärungen mißachtet,selber keine Erkentnisse erkennen kann sind alle Grafiken nur Bilder, die Kinder schneller begreifen und da fehlt es offensichtlich.
Ich habe mir nur die Wickelschemen angesehen und verstanden WAS DAS IST, habe kein Studium, bin kein Docktor oder Professor.
Also arbeite bei Dir mal etwas nach.
Schöne Weinachten noch an alle Mitleser.

Gruß Aloys
