550W Windrad aus China startet (zu) spät

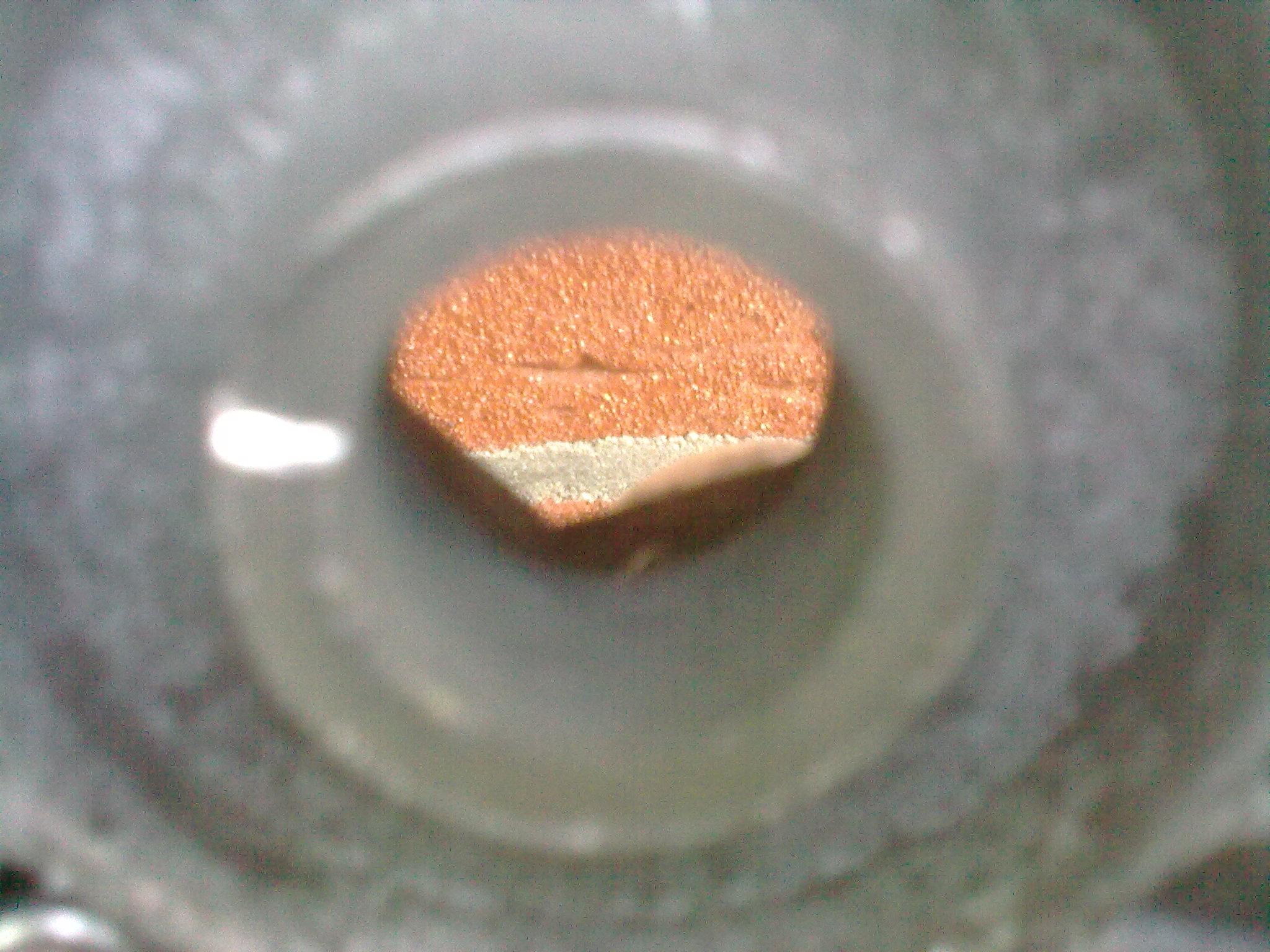

klar ist das ein Gewinde, sieht aber normalerweise schon anders aus, gut zu erkennen ist auch, dass die Sicherungsmasse der ehemal selbstsichernden Mutter jetzt auf dem Gewinde klebt. Jeder Mechaniker wird, wenn er eine selbstsichernde Muter entfernt, eine neue verwenden! da die Selbstsicherung beim anziehen ja gestaucht-gequetscht wird und somit ihre Eigenschaften verliert, darf man sie nicht mehr einsetzen, dies ist in einer Sicherheitsnorm sogar definiert.

Ich glaube, die günstigste Variante ist, wenn du das Windrad an einen separaten Wechselrichter anschließt.

Falls du eine optimierte Nabe haben willst, würde ich mir die beim Schlosser im Ort anfertigen lassen.

Forum/cf3/topic.php?t=1960

hier sind Leistungsdaten der Black fein säuberlich aufgelistet. Hilft da nicht unbedingt weiter, kann dir aber in etwa aufzeigen, wie sich so ein Windrad über einen längeren Zeitraum bewährt. Nehme mal an das niemand hier im Forum über das gleiche Teil verfügt, deshalb wird es so nicht möglich sein deine Frage korrekt zu beantworten. Leistungsangaben der Hersteller zeigen eh nur Top Erträge an, die Natur, also der Wind lässt sich aber nicht beherrschen, auch sind da Faktoren wie Topografie, Hindernisse wie Häuser, Bäume usw. zu beücksichtigen und nicht zuletzt natürlich die Masthöhe.

Es ist immer entäuschend, wernn über eine längere Zeit die Erträge errechnet werden, da eigentlich doch viel mehr erwartet wurde. Auch mir ist das passiert und passieret auch heute noch. Man kann von so kleinen Anlagen keine Wunder erwarten.

In Bezug auf die Nabe, hör die wie bereits erwähnt mal in der Gegend um und suche einen Schlosser, evtl. kann er die alte Nabe ja retten mit ein paar Modifizierungen und eine neue Aufnahmehülse einpressen.

Alu schweißen ist heikel. Außerdem können Unwuchten entstehen. Lass dir lieber eine aus Stahl drehen.

Hatte ich auch so gedacht

Ist aber nicht so
Mein Windrad kommt nicht in Fahrt also bleibt im niederen Volt bereich stecken , klar gibt es Leute die haben 2 GTI mit unterschiedlichen Spannungsbereichen laufen , und das war auch mein Plan ........ , nur muss bei mir schon ein Sturm aufkommen um in den höheren Arbeitsbereich des zweiten Wechselrichtes (den ich nicht habe ) zu gelangen , da der erste die Spannung der Turbine so runterdrückt und halten will

Später wurde mir dann gesagt , idealerweise bräuchte man ein Relais welches nach einer erreichten Voltage den grösseren Wechselrichter einschaltet und den kleineren abschaltet ( mit weniger Volt Arbeitsbereich ) ......... um die Turbine "freizulassen "



Man kanns auch übertreiben mit der Liebe ..............



Gruss Lars

Bevor du mit einem Spannungsvervielfacher arbeitest, solltest du lieber einen Einspeisewechselrichter arbeiten, der bei geringerer Spannung einspeist.

Gut da du nun einen vernünftigen Weg eingeschlagen hast denke ich das die Repellernabe endlich mit der selben Drehzahl wie die Welle auf der er montiert ist drehen sollte
Schlage dazu vor: Die Vordere Mutter mit einer kleinen Bohrung durch die welle und Repellernabe zu fixieren und diese mit einem Splint (Ev auch Stahlnagel) zu sichern, aber nur die Vordere denn hinter der Nabe darf die Welle nicht geschwächt werden - ev hier ne Schraubenfixierung aus der Tube oder wie das Zeug heißt zu verwenden . Da ich auf den Bildern nichts genaues erkennen kann weiß ich nicht genau ob dies aus platzgründen geht.
Nur Muttern alleine reichen offensichtlich nicht.
Verstehe nicht warumm der hersteller keine Ausnehmung in der Welle und Nabe für eine Keilaufnahme gemacht hat.
Mast stabilisieren ? - Seitlich abspannen was einfacheres und besserers gibts nicht

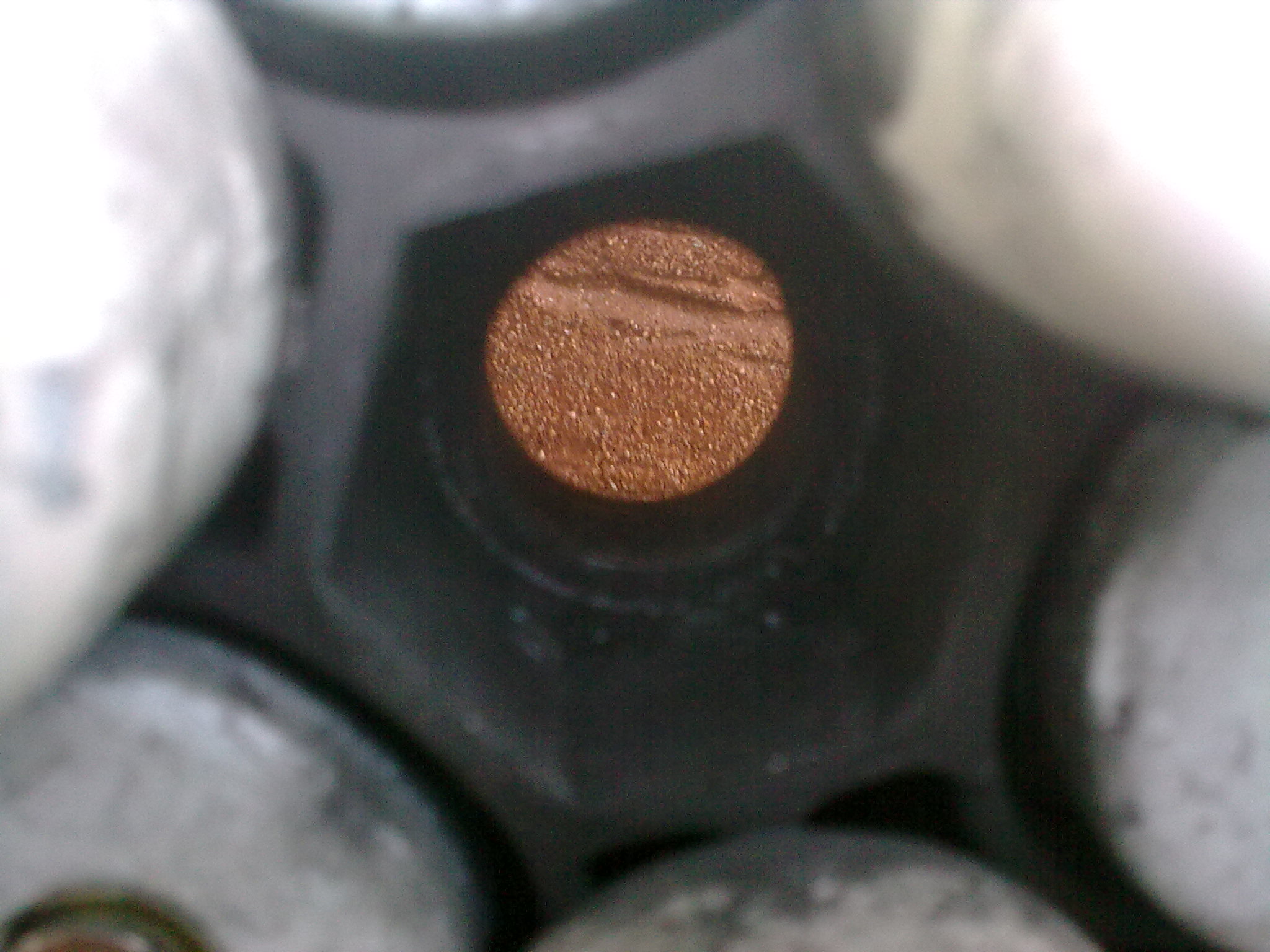

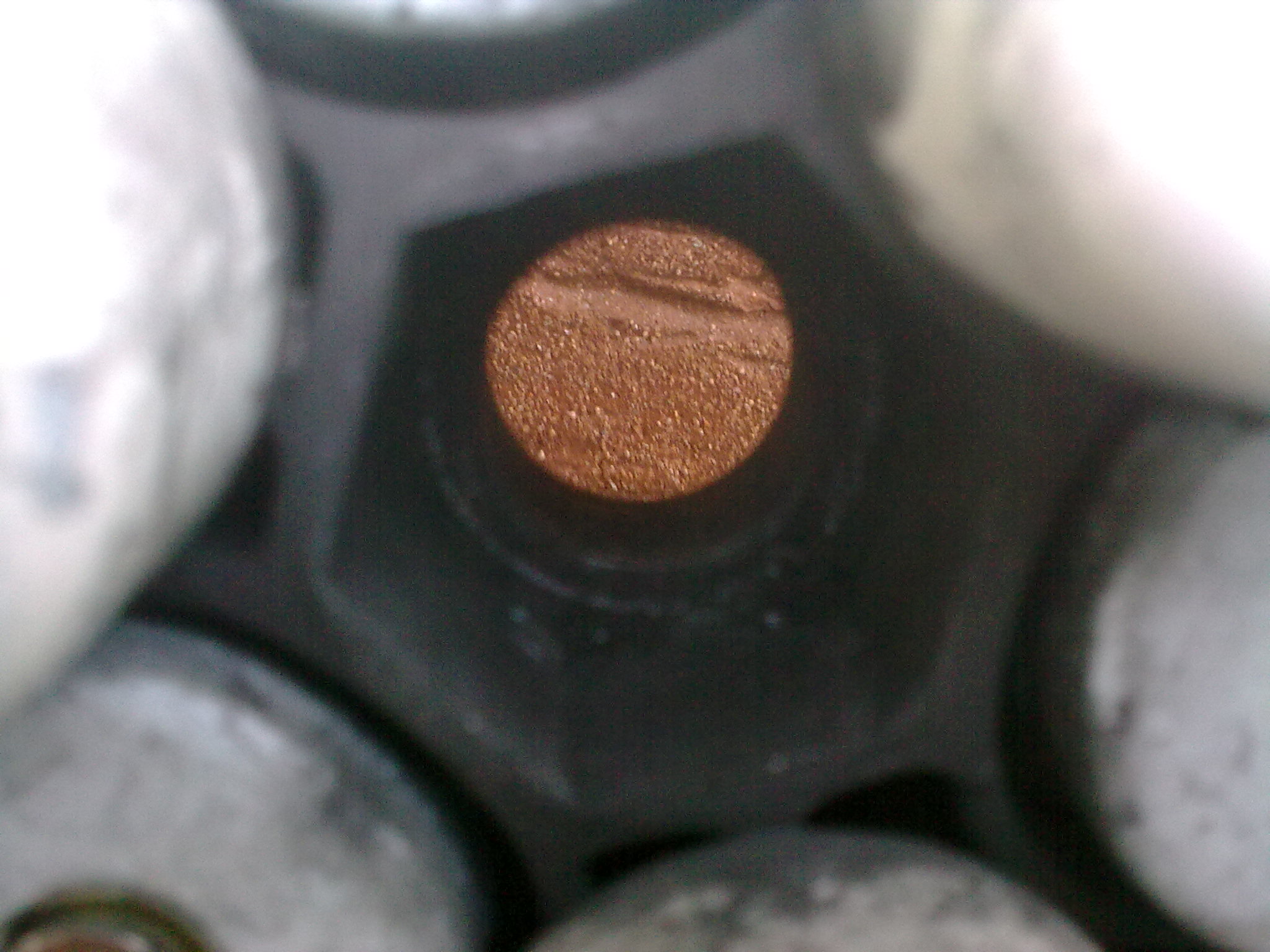

Danke für die Hinweise. Ich will jetzt alles richtig und sicher machen, daher nochmal Fotos und genaue Daten. Die Flügel habe ich noch nicht ummontiert. Kommt aber noch vor der Neumontage! Also die Welle ist insgesamt nur 32mm lang. Die vorderen 20mm davon sind mit Gewinde, danach wird es etwas dicker und verschwindet durch ein Kugellager im Gehäuse.
Die Nabe ist insgesamt 31mm tief. Die vordere Sechskant-Schraubenaufnahme ist 16mm tief. Danach verjüngt sich die Nabe sofort auf die Größe der Welle. Die selbstsichernde Mutter ist 15mm tief.
Der Chinese hat mitgeleifert: Eine selbstsichernde Mutter und einen Sprengring. Wenn ich mir die Rückseite der Nabe und die Vertiefung genau anschaue ist die Montage ursprünglich wohl so gedacht worden: Sprengring - Nabe - Mutter.
Ich habe zunächst montiert: Nabe-Sprengring-Mutter. Hatte sich wieder gelöst...
Zuletzt hatte ich Sprengring-Unterlegscheibe-Nabe-Unterlegscheibe-Mutter montiert. Hatte sich wieder gelöst. Die Unterlegscheibe zwischen Mutter und Nabe war pulverisiert und Sprengring und Unterlegscheibe wurden auf das Nichtgewindeteil vor das Kugellager befördert...
Also ich bräuchte nochmal ne Handlungsanweisung für Nichthandwerker Es ist leider auch nicht so viel Platz auf dem Gewindeteil für weitere Muttern... Ich glaube die Konstruktion mit nem Sprengring als Sicherung hinter der Welle ist herstellerseitig murks, oder ob es mit einem neuen Sprengring funktionieren kann (meiner war natürlich auch schon etwas platt nach der ersten Fehlmontage?

Zur Montage der Nabe würde ich mir dann eine neue Mutter und Sprengringe besorgen. Die müssten aber irgendwie mit der Nabe verbunden werden, da die Mutter minimal Spiel in der Sechskant-Aufnahme hat, was ja schon gereicht hat um die Unterlegscheibe zu zerstören. Genauso der Sprengring auf der anderen Seite ist ja ohne feste Verbindung nur in eine Richtung gegen verdrehen geschützt. Durchbohren und Stahlnagel durchstecken finde ich irgendwie gefährlich, auch wenn es funktionieren könnte. Könnte mir aber vorstellen, das die Nabe/ Welle bei Belastung zerfetzt. Zudem in der Durchführung für mich auch nicht so leicht. Kann man Mutter und Sprengringe nicht mit irgendwas einkleben/ einschweißen?

Danke. Habe in meiner Not mal den Verkäufer kontaktiert. Anscheinend hatte ich es zu erst doch intuitiv richtig gemacht:

Please do the following:
1. hub on the shaft.
2. snap ring on the shaft.
3. nut on the shaft.

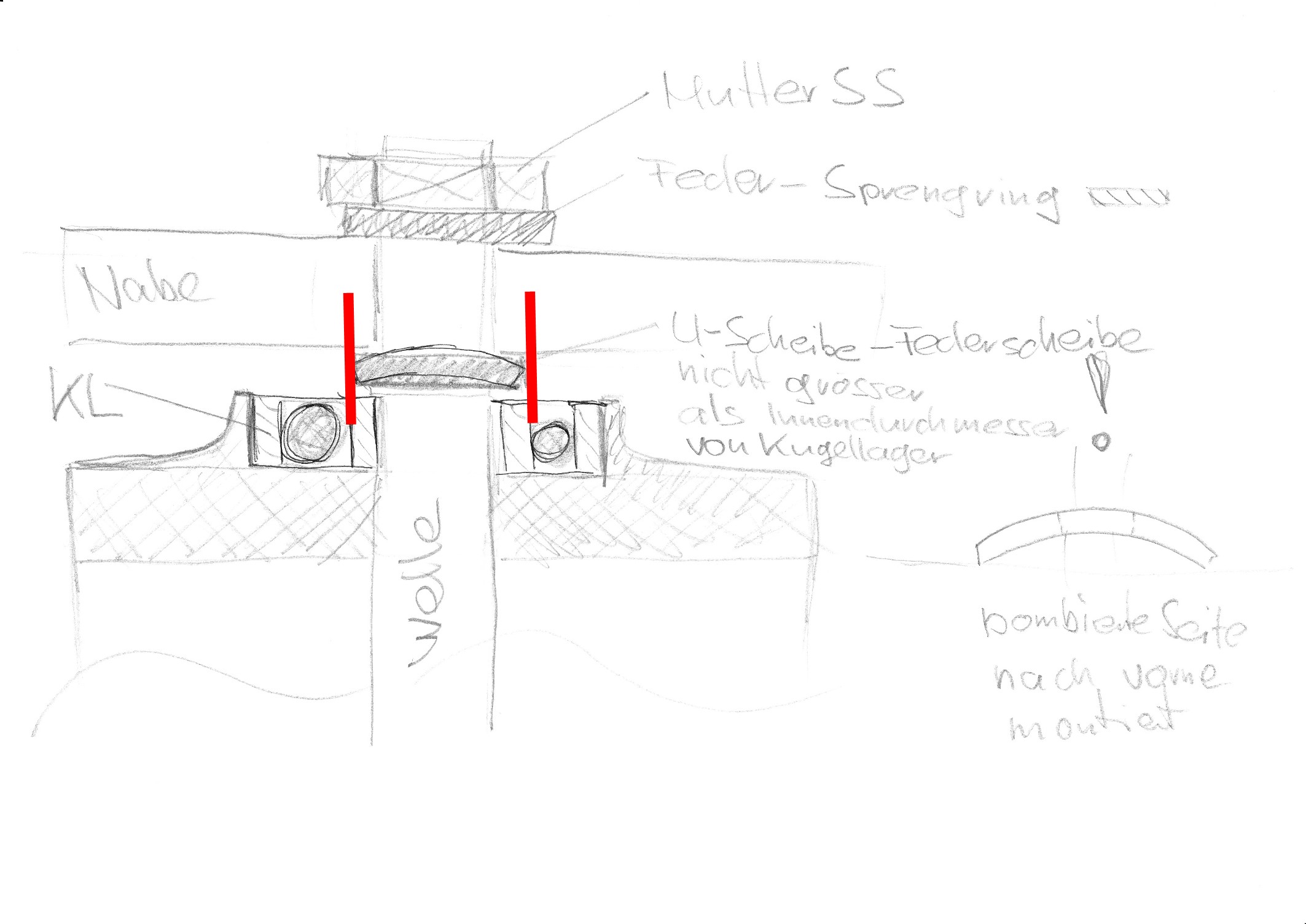

D.h. es wird die Nabe doch direkt ohne Unterlegscheibe direkt gegen das Kugellager gepresst. Dann der Sprengring, dann die Mutter. Hier hatte es sich ja aber nach ner Zeit gelockert. Dann hatte ich es ja bombig angezogen und es blockierte ja... Nun gut probier es demnächst nochmal so mit neuen Teilen und nehme dann noch LOCTITE zum fixieren und so eine Federscheibe, wie auf der Abbildung - damit es nicht blockiert.
Mit Körnern meinst Du Gewinde zerstören?
Und zur Masthalterung reicht da 3,8mm Durchmesser sowas z.B.? Weil wenn sowas zerreißt ist bestimmt auch nicht schön, wenn man gerade daneben steht... http://www.ebay.de/itm/Zaunkom…2757wt_932
