Eigenbau - schonwieder ;-)

Der Sternpunkt ist leider nicht mehr Zugänglich im Epoxy begraben - daran hatte ich gar nicht gedacht..Und mir fällt dabei auch ein: hätte ich den Sternpunkt vlt gegen die Gehäusemasse erden sollen?

Das Messgerät hat nur 2 Channels - demnach sieht man hier auch nur 2 Phasen. Ja, etwas Spitz aber auf der Habenseite steht die Gleichförmigkeit.

Und da ich 3x5 Spulen verwende dürfen/müssen die Spitzen doch eng beieinander liegen, oder?
siehe hier

Ich glaube sogar das das als 'Motor' laufen würde. Habe gestern schon überlegt zum Spass mal so nen BLDC zu bestellen

Noe, aber die gibt's ja für kleines Geld im ArduinoZubehörWald.

Ich glaube wirklich nicht das ich mich verschalten habe. Erst alle 1en, dann alle 2en...und immer gleich angefangen und gleich rum gedreht. Es ist gut so. Ein 12V/5W Leuchtmittel beginnt sofort zu leuchten wenn ich das Ding mit der Hand andrehe.

Ich freue mich sehr über dieses Ergebnis! Redet es mir ja nicht kaputt!

Hallo

Da die Phasen immer um 120 ° verschoben sind kann das nicht durch eine Bastelei auf 60 ° geändert werden.
auch nicht dadurch das Mann CHE heist oder?
Wer weiß ob das alles der Währheit entspricht was Er schreibt und gemessen hat.
ZB das ständige warnen vor Dreieckschaltung, die gibt es über 100 Jahre schon und wird ständig angewendet in einer Stern-Dreiecksckschaltung zum leichteren Anlauf und Betrieb in Dreieck.
(Seine schlechten Erfarungen kommen von einem Parallelbetrieb zweier Generatoren, die meiner Meinung nach nicht synkron auf der Welle saßen und dann schon im Lehrlauf so große Querströme hatten wie der normale Motorstrom)
Fast alle kleinen BLDC Motore sind in Dreieck verschaltet um keine Lötstellen im Motor machen zu müssen, was ausserhalb aber auch noch ginge.
Auch fiele in parallel zb DD oder auch YY, für spezielle sogar noch gemischt D und Y in reie wenn man es verstanden hat.
Es kann nicht sein was nicht sein darf gibt es ja nicht.

Gruß Aloys.

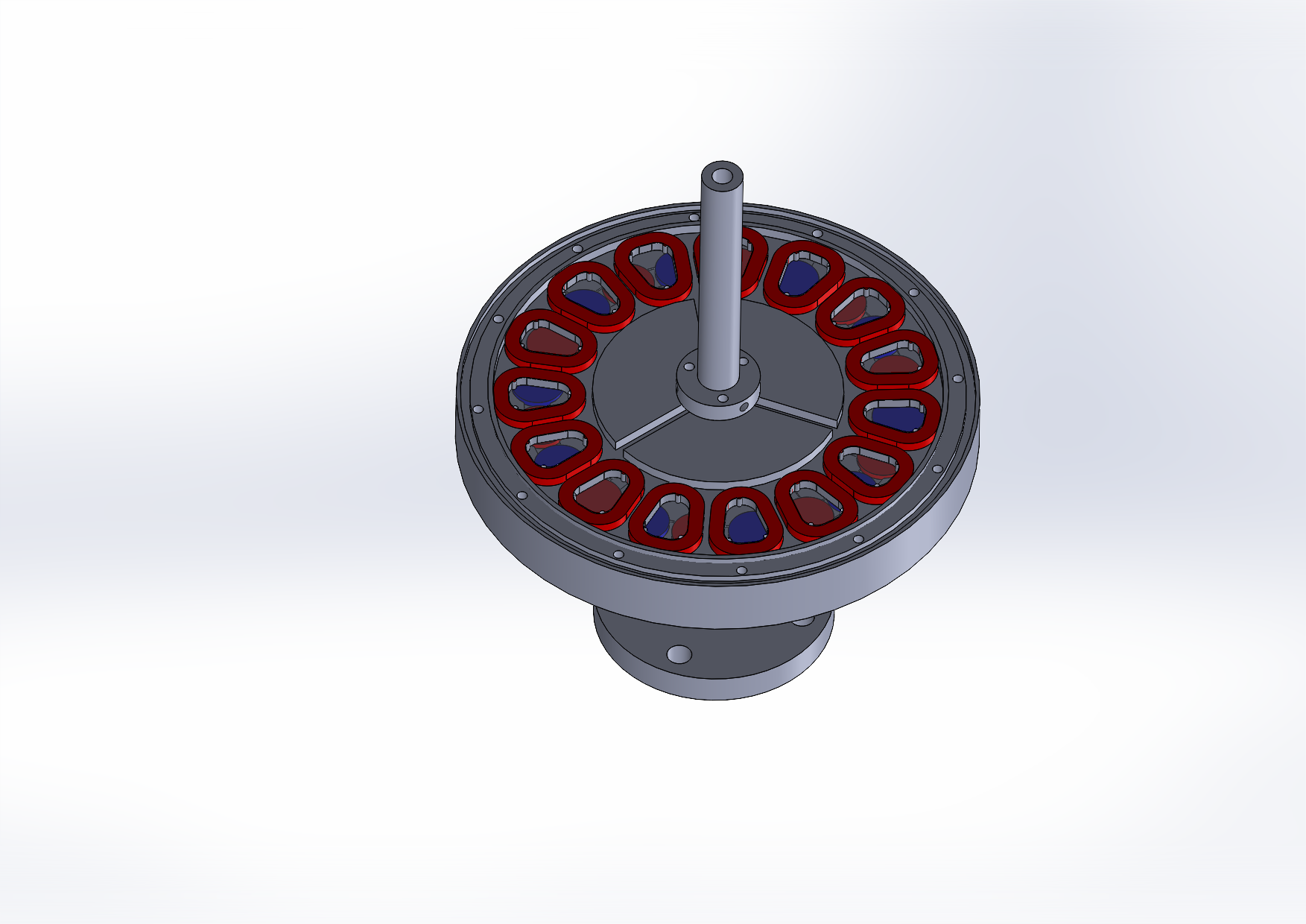

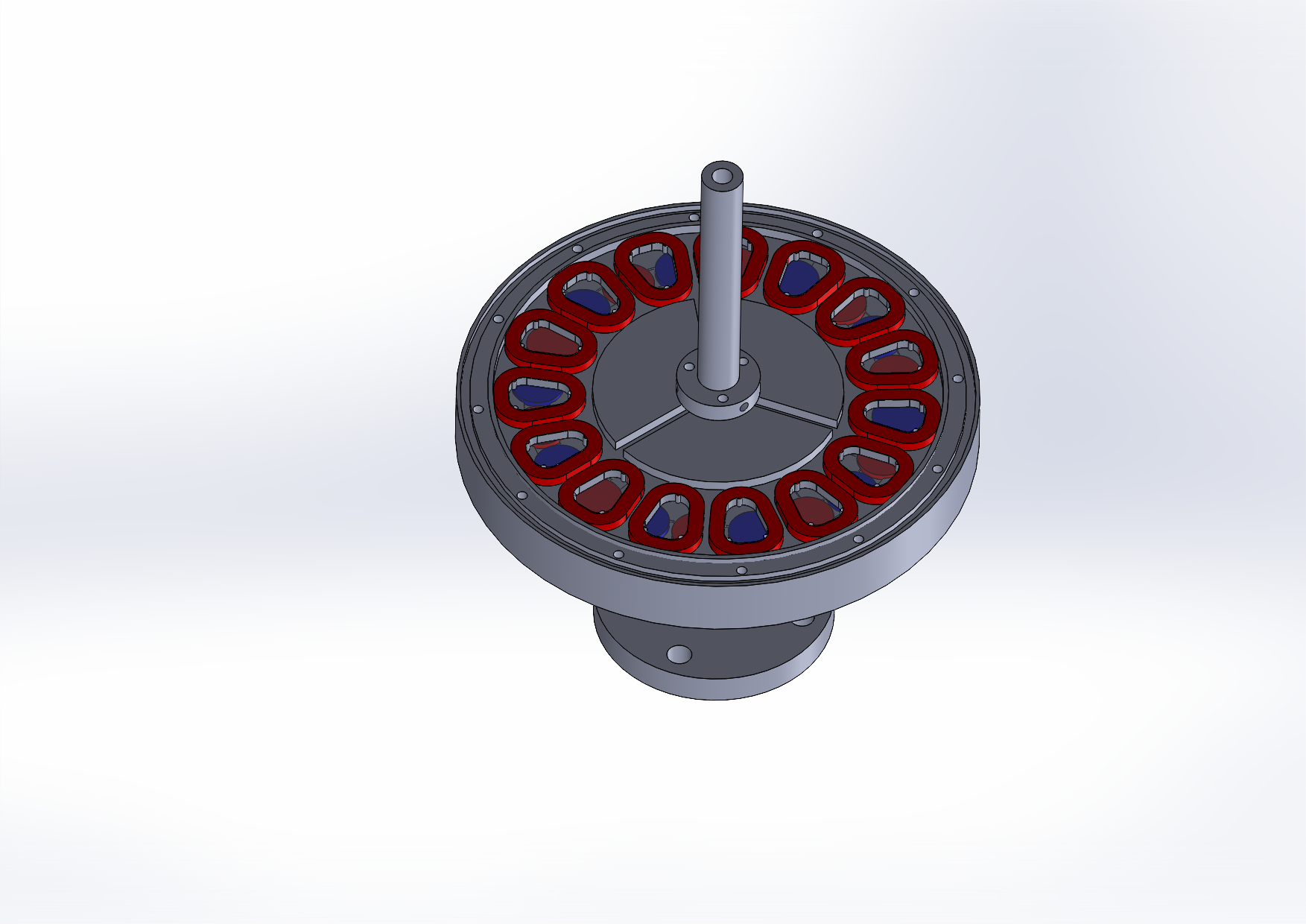

Freut mich sehr das zu hören! Wenn es gewünscht ist, würde ich auch einen Zeichnungssatz der Teile erstellen und hochladen

Das ich den Sternpunkt nicht mit 'raus' geführt habe ist jetzt kein Weltuntergang. Zumal ich eh kein Dreistrahloszilosgraph besitze.
Und das die Stränge ausreichend symmetrisch sind, ist durch meine Wickeltechnik gesichert und eine Widerstandsmessung gegeneinander hat es auch bewiesen.

Ob jetzt M3U oder B6U ist sicher eine Frage der konkreten Anwendung. Mir persönlich ist B6U lieber, da die Restwelligkeit rel. gering ist und somit die kapazitive Glättung keine Probleme machen dürfte.

Da fällt mir doch direkt noch eine Frage zu ein: Könnte ich - für Testzwecke - die gleichgerichtete und gesiebte Ausgangsspannung des Generators dem Eingang eines PV-MPPT-Ladereglers zuführen? Da hätte ich nämlich noch einen da...

Das ist natürlich nicht so. Die Leistung kommt ja vom Wind.
M3U erzeugt eine geringere Spannung bei halb soviel Diodenverlusten.
Auch ist es möglich M3U doppelt auszuführen an zwei Akkus die in Reihe geschaltet sind und so beide Halbwellen zu nutzen.
Hierbei ist die Gesamtspannung höher bei gleichen Diodenverlusten verglichen mit B6U.
Es kommt, wie so oft, auf die Anwendung an.

Hinweis:
Bei Akkuladung stört eine Restwelligkeit nicht, im Gegenteil es wird so besser geladen.
Glätten, z.B. mit Kondensatoren wird deswegen meistens nicht gemacht.

Grüße

@Erdrorf: Neugier - Würde sich die M3U Brücke auch für die Spannungsverdopplung einsetzen lassen?

"Nur für leistungsarme Anwendungen"

Genau dahin zielt die Anfrage ob das mit M3U machbar wäre. Wenn positiv ja, so wäre ein Schaltplan wie Frank das bisher machte optimal, evtl. - falls von Interesse, die Mehrheit der Windrotoren im urbanen Raum sind schließlich von Leistungsarmut betroffen - mit Eintrag unter Spannungsverdopplung Grundlagen.

Na im Prinzip wird das so gemacht - bei Motoren zumindest. Ich habe quasi noch nie einen Drehstrommotor gesehen welcher nur 3 Drähte nach aussen geführt hatte.
Und beim Generatoreigenbau? Nun da ist es Geschmackssache, oder 'alle Gedanken bei sammen haben, oder oder oder...ich denke das muss dann jeder für sich entscheiden.

@ Carl: "Würde sich die M3U Brücke auch für die Spannungsverdopplung einsetzen lassen?"
Guter Gedanke! Anstatt 2 extra Akkus 2 Elkos, die in Reihe. Müsste gehen. Werde ich demnächst mal ausprobieren.

Und schon muss ich mir zu meinem letzten Artikel teilweise widersprechen: Für die M3U braucht man den Sternpunkt.

Damit wird es mit der Erprobung erst mal nichts, denn an meinem kommerziellen Scheibengenerator komme ich an den
Sternpunkt nicht ran.

Korrekt M3U liefert eine um Faktor 1,73 geringere Spannung gegenüber B6U.
Ist also nur dann sinnvoll wenn man die Spannung reduzieren möchte, z.B. weil man am Akku die höhere Spannung nicht nutzen kann. Vorteil man hat weniger Diodenverluste. Aber, weil M3U nur eine Halbwelle nutzt, muss man aufgrund der dann doppelt so hohen Ströme der Halbwelle höhere Stromverluste in Kauf nehmen (P=I²*R). Hinzu kommt die Schwächung des Magnetfeldes durch den höheren Strom was eine noch geringere Spannung ausmacht. Letzteres kann passen weil man M3U ja nur sinnvoll verwenden kann wenn man die Spannung reduzieren möchte.

Doppelt M3U am in Reihe geschalteten Doppel Akku macht tatsächlich keine Sinn.
Das kommt laut Wikipedia auf das gleiche wie B6U heraus bei höherem Aufwand, siehe Tabelle mit Gleichrichtwert.

Man kann die Gleichrichtung auch vor den Schleifkontakten machen und nur den Gleichstrom über die Schleifringe führen. Vorteil: Es braucht nur zwei Schleifkontakte. Nachteil: Die elektrische Bremse geht mit über den Gleichrichter. Der Gleichrichter muss dafür ausgelegt sein. Der Kurzschuss Schalter muss gleichzeitig den Akku trennen. Wechselrichter richten meisten noch einmal selber gleich was höhere Verluste bedeutet.

Mein M3U Fazit: Die Schaltung ist mäßig interessant und nur dann wenn man in der Spannung geringer werden möchte.

Spannend vielleicht noch:
Wenn man 6 Drähte aus dem Generator herausführen würde.
Dann könnte man die Phasen sogar einzeln gleichrichten und mit Kondensatoren in Reihe schalten, ggf. mit Delon symmetrisch verdoppeln und so deutlich höhere Spannungen erzielen - was doch interessant ist oder?
