Darrieus Rotor

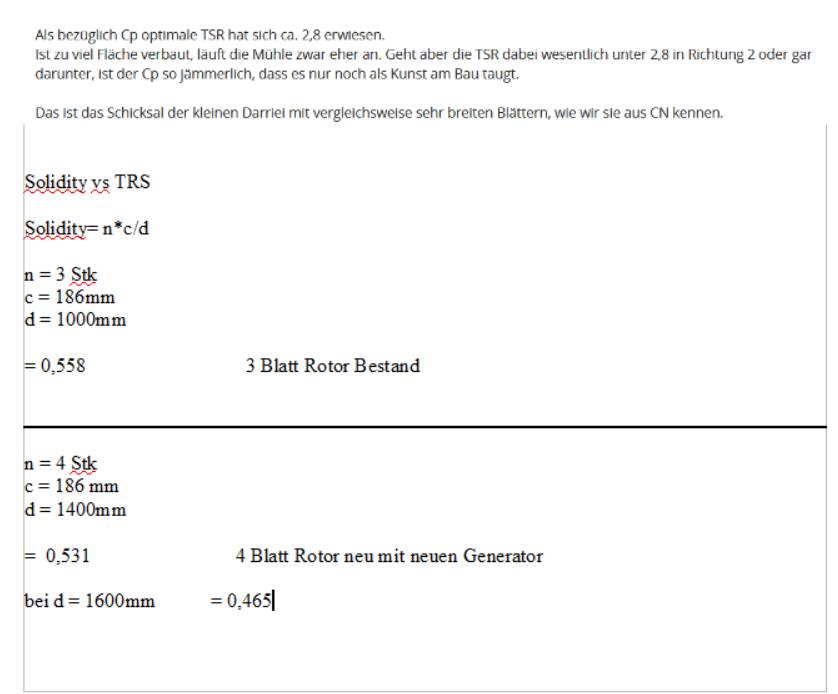

Würde dann beide Versionen als Kunst am Bau laufen
Also der 3 Blatt läuft eigentlich richtig gut, nur der kleine Generator kann die Leistung nicht ganz aufnehmen.
Aber ich brauche doch für den neuen Generator mit niedriger Drehzahl doch mehr Drehmoment, also mehr Angrifsfläche für den Wind, daher mein ansinnen 4 Blatt.
Ich könnte die Blätter natürlich auch länger machen , wird aber dann halt vom Aufbau und Statik dann eher schwieriger.
Ist das mit dem 4 Blatt zum scheitern verurteilt ??? obwohl etwas besserer Wert als der 3 Blatt ??
Lg Kalle

Mit größerem D hast Du natürlich bedingt durch mehr Fläche zum Wind plus Hebelarm "minus" Drehzahl mehr Drehmoment. Wenn die letztere reicht und gut auf die Leistung des Generators passt kann das was bringen.

Prüfe vielleicht vorher was es mit dem neuen Generator und dem alten Rotor bringt, zum Vergleich später.

Ist leider nicht ganz so einfach, weil halt der Aufbau kompl. anders ist.
Wenn das ganze mal aufgebaut ist kann ich dann vom Durchmesser rel. einfach von 1,4 auf 1,6m gehen.
Also so wie ich das lese denkt ihr erst mal 3 Blatt Rotor aufbauen ?

Lg Kalle

werd mal sehen ob ich da einen Versuchsaufbau machen kann

lg Kalle

Hallo Aloys, was soll so gemessen werden? Drehmoment mit einer Drehmomentwaage oder Spannung, Strom? Feldi weiß vielleicht nicht wofür das ist. Jedenfalls weiß ich es nicht.

das ist sinnvoll und einfach, danke! Dass sich Feldi`s Darrieus bei unseren normalen Windbedingungen schneller dreht - undenkbar! Und so weiß er ziemlich genau womit er dann rechnen kann.

Vielleicht sollte er beides messen Leerlaufspannung und Strom unter Last eines Verbrauchers. Entsprechend starke Glühbirne dranhängen bringt es ja auch schon.
Wenn eine 5 W Glühbirne hell aufleuchtet ist alles schon ganz gut.

Du wirst ja mit Bohrmaschine nicht nur Drehzahl sondern auch die Leerlaufspannung messen und kannst danach beurteilen wie hoch die Akku Nennspannung sein soll.

Es bringt bei wenigen Watt Ertrag eher Verluste falls Du ein Step Up Bauteil oder passend 12V / 24V Laderegler installieren musst um die korrekte Ladespannung zu erreichen.

In Deutschland haben wir überwiegend nur Schwachwindgebiete bei denen man mit kleinen Windrädern das wenige nur erntet wenn man die Verluste klein hält.

Das ich im Schwachwindgebiet bin ist mir bewust, Was ich auch schon ohne Drehzahlmesser weiss das der Rotor bei 60RPM noch keine Leistung hat, da kannst ja noch gut mitzählen, hab ich auch schon mal gemacht, aber da kannst dev noch nix raus holen. Denke ab ca 150RPM bringt er erst was, also so wie er jetzt ist mit 1m Durchmesser. Was ich auch schon weiß, das ich ab 4er Wind was ernten kann. Aber warten wir mal auif den RPM Sensor, dann weiß ich mehr.
Lg Kalle

Hallo

Man kann die Naturgesetze leider nicht umgehen mit Technick.
dazu mal Erkentniße aus meiner Jugent und Modellflugzeit.
Es gibt da Freiflugmodelle die mit A 1 und A 2 bezeichnet werden.
Die der A 1 Klasse dürfen eine Tragfläche mit etwa 14 dm² besitzen.
Dafür wurden Versuche und Berechnungen gemacht die dann ergaben das das Modell mit 1,2 m Spannweite und 12 cm Flächentiefe die geringste Sinkfluggeschwindigkeit hat.
Also eine Streckung von nur 10 bei dieser Größe.
Wenn nun die Rotorfläche auf 3 m ( Höhe des Rotors ) und kleinerem Durchmesser mit damit verbundener kleinerer Flächentief hat wird er schlechtere Leistung bringen
Das ein Profiel mit geösserer Tiefe bessere Rehzahlen hat ist ja hinlänglich bekann denke Ich..
Als Savonius mit kleinem Durchmesser aber nicht ein Problem sein sollte.
Also die Drehzahl des Rotors ermitteln und den Generator bei dieser Drehzahl auf passende Spannung testen.
Wie weit geht denn bei einer Bohmaschine die Drehzahl zu reduzieren ?
Bis 4 U/sek kann man mit einer Kurbel noch problemlos drehen ( 240 Umin) .-

Gruß Aloys.

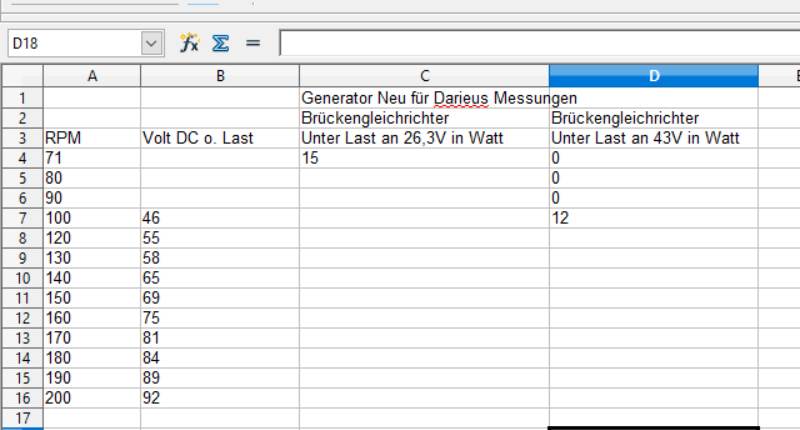

Hallo zusammen Habe heute mal den Generator vermessen soweit mein Akkuschrauber es zugelassen hat.
Die Messungen sind mit einfachsten Mitteln gemacht, aber für meine Ansprüche reicht das.
Unter Last gab mein Akkuschrauber leider nicht mehr her.



Puhhh ich glaube soviel Flügel kann ich da nicht anbauen um diesen Generator zu betreiben.
Mein Batteriesystem ist 24 bis 28 V da wird der Rotor wohl keine 100 RPM erreichen und denke sehr unefektiv sein.
Ausser ich arbeite dann auch mit einen Step down Regler wie es schon ein Nutzer macht, aber wollte eigentlich sowas nicht verbauen
Ich adaptiere jetzt mal den Drehzahlsensor an den jetzt laufenden und schaue mal bei welchen Drehzahlen er sich wohl fühlt und liefert.
