Eisenloser Scheibenmotor als Generator ????

Hallo miteinander,

@eddy



Bei einer normalen Reihenschaltung der Spulen hast Du einen Anfang
und ein Ende der Spulen, oder müßtest die Enden durch Auftrennen der
Reihe herstellen. Ich hab nicht richtig verstanden ob nach Deinem Umbau
jetzt alle Spulen mit jeweils zwei Enden abgreifbar sind, in dem Fall
müßtest Du erst alle 41 Spulen hintereinander schalten.

Da Dein Kommutator jetzt steht und die Magnetscheibe sich dreht, müßtest
Du je nach Drehzahl an den beiden Enden der Spulenreihe die jeweils
erzeugte Spannung messen. Treib den Generator am drehenden Teil an,
und versuche festzustellen bei welcher Drehzahl Du welche Spannung
erreichen kannst.
Danach kannst Du entscheiden, ob Du durch Verschalten der Spulen eine
andere Spannung erzeugen möchtest. Die höchstmögliche Spg. ist durch
Hintereinanderschalten aller Spulen zu erreichen, hier addieren sich die in
den Spulen erzeugte Spannungen.

Ansonsten bin ich mir im Moment nicht sicher, wie man 8 Magnete auf
41 Spulen so verteilen könnte, um eine saubere 2,3, oder 4 Phasen-
erzeugung zu ermöglichen. Dies müßte man ggf. mal ausbaldowern,
ev. eine Spule auslassen?


Gruß
Günter
Westerwald

Hallo zusammen,

@Hallo Eddy,
die Fotos sind ganz gut, aber kannst Du nochmal die Maße Deiner
Magnete angeben, bzw. passt ein Magnet in etwa ins Innere einer Spule?

Über wieviele Anschlüsse am Kommutator gehen die beiden jeweiligen
Anschlüsse(Enden) einer Spule?
Dies müßte man wissen um eine Aufteilung vorzunehmen, wie ist der
Durchmesser der Spulenscheibe(Statorscheibe)?
Besteht jede Spule aus 6 Windungen?

Liegen jeweils 2 Schenkelängen unterschiedlicher Spulen übereinander in
der Anordnung? Das läßt sich nicht so genau erkennen.

Vielleicht kannst Du eine einfache Skizze anfertigen, nur so über zwei, drei
Spulen?



Gruß
Günter
Westerwald

Hallo zusammen,
Hallo eddy,

leider hast Du ja meine Fragen nach Größe der Magneten usw. nicht
beantwortet. Ich hab mir an Hand der Fotos versucht ein Bild von Deiner
Größenordnung zu machen.
Auf Deinen Bildern sieht es so aus, als wenn da jeweils zwei Schenkel von
zwei aufeinanderfolgenden Spulen übereinander liegen. Dies ginge aber
nur, wenn die zweite Spule deren linker Schenkel dann über dem
rechtenSchenkel der ersten Spule liegt anders herum gewickelt wäre.

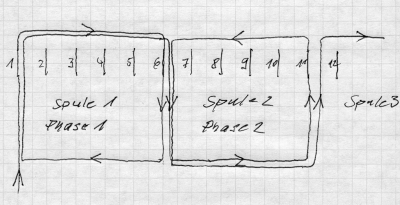

Wenn man die Position der Schenkel mal mit Slot bezeichnet, so liegt
der linke Schenkel von Spule 1 in Slot 1 der rechte Schenkel in Slot 6,
ebenfalls in Slot6 liegt der linke Schenkel von Spule 2 und der rechte
Schenkel von Spule 2 liegt in Slot 11, nur der Strom muß in dieser Spule
andersherum fließen.



(Muß heißen Spule 2, Phase 1)

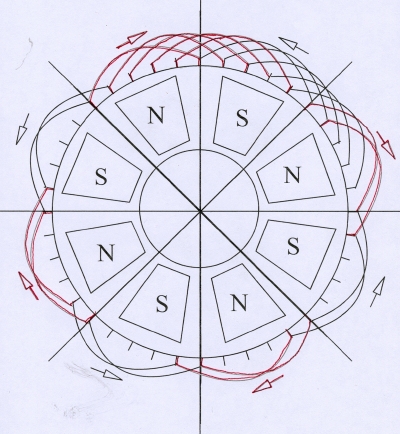

Es gibt da wohl mehrere Möglichkeiten. Eine Möglichkeit einen Stator mit
5Phasen und 40Spulen (Es sind dann jeweils 8 Spulen hintereinander
geschaltet) habe ich mal aufgezeichnet. (Ich hoffe richtig! )
Ich denke, daß Du das mal so probieren solltest, bevor Du aufgibst.

Die 41. Spule weiß ich aber auch nicht vernünftig unterzubringen.
Du bekommst von den 5 Phasensträngen 5 X Anfang und Ende, also
10 Drähte die Du entweder im Stern oder auch jeden Strang einzeln
gleichrichten kannst. Jede Phase für sich gleichrichten mit eigenem
Gleichrichter. Wenn Du die Wickelrichtung der Spulen nicht verfolgen
kannst, mußt Du durch Zuschalten der Spulen nacheinander
durch Drehen der Magnetscheibe nach jeder zugeschalteten Spule
messen, ob sich die Spannung erhöht oder verringert. Erhöht sich die
Spannung ist die Wickelrichtung ok. Verringert sich die Spannung, mußt
Du Spulenanfang und Ende vertauschen, dann stimmt die Wickelrichtung
wieder.




Gruß
Günter
Westerwald

habe jetzt einen neuen stator aus Plexiglas gebaut mit 8 Wicklungen bei 8
Magneten jede Wicklung hat 130 windungen mit 0,3mm cu draht
das plexiglas will ich nach dem Vergiesen fast komplett abdrehen so das der stator ca 6mm dick wird ich denke ich bin nächste woche soweit um die ersten tests zu machen, (bei meiner grosen anlage die ich aufgestellt hatte gab es probleme mit nachbarn von Wegen wind geräusche u.s.w
hab sie Jetzt abgebaut.) jetzt hab ich wieder zeit hier weiterzumachen.
die magnete sind ca 25 mal 25 mm gros und 5mm dick.
kann mir einer einen tipp geben wie ich die Bilder direkt hierreinkriege ohne zu Verlinken :?:

Hallo!!!
Versuche nochmal ein Paar Bilder reinzustellen
Habe heute die ersten messungen gemacht !

das ist der elektroroller aus dem ich den motor hab

das rad wird über ein Planetengetriebe von dem Scheibenmotor angetrieben Links rechts standen die Batterien

das ist der motor ohne den läufer

das ist der läufer war mit Glasfaser Verpresst hab ich bin brenner entfernt
genauere ansich eine wicklung hat 6 wdg

das ist der neue Stator vor dem Vergiessen mit 130 wdg 0.3mm draht
hab gestern alles in harz vergossen und das Plexiglas abgedreht so das der Stator nur noch ca 7 mm dick ist
und dann an der Drehbank ausgemessen aber nur 1 Spule von den 8
bei 200 U/min 1,65 V kurzschlussstrom 0,41A
bei 400 U/min 2,5 V Kurzschlussstrom 0,83A
wenn ich 4 Spulen in Reihe Schalte (also Jede zweite) dann komme ich bei
480 U/min auf 15V

hab mal wieder zeit gehabt weiter zumachen !

hab alles mit temperaturbeständigem silikon abgedichtet und auf die welle ein wellendichtring montiert also eigentlich fast wasserdicht ob das gut ist für die wärmeableitung weis ich noch nich es wird sich zeigen.

der strom wird über schleifringe übertragen 35mm cu rohr auf kuststoffhülse innen die kabel angelötet und alles in harz vergossen.
