Planung/Bau einer großen Anlage

Der erste Schritt, eine große Anlage zu bauen, ist zunächt eine kleinere Version zu erstellen. Das wird von allen Herstellern für alle Produkte so gemacht und die werden schon wissen, warum sie das tun.
Aus eigener Erfahrung kann ich nur sagen, dass ich unendlich froh darüber bin, zuerst mit einer kleineren Anlage experimentiert zu haben.

Ich komm übrigens nur auf 12KWh als Jahresarbeit und das ist einfach nur ein realistischer Wert und nicht deprimierend.
Dementsprechend müsste deine Anlage doppelt so groß sein.

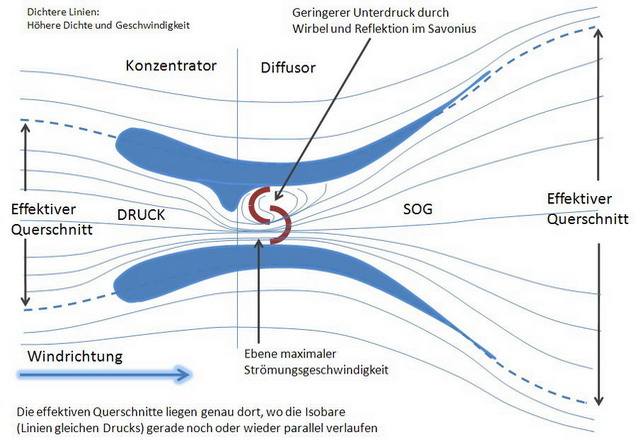

Der Konzentrator bringt durchaus eine Verbesserung des Wirkungsgrades, allerdings nicht so viel, wie einem von vielen Seiten weisgemacht werden will.

Ein Wirkungsgrad von 25% stellt wohl eher den oberen Bereich dessen dar, was man mit einem Savonius erreichen kann.

Was genau meinst du mit einem "normalen" Horizontalachser?

12KWh hab ich für den Wind aus deiner Tabelle für ein 20m² Windrad mit einem Wirkungsgrad von 25% ausgerechnet.
Ich denke, ein Savonius dieser Größe ist einfacher zu bauen als ein entsprechender Horizontalachser.
Den Prototypen würd ich etwa 1m hoch bauen.

Nein. kWh (nicht kW/h!) ist die Arbeit und die wird nicht pro Stunde angegeben, sondern in Stunden. Das ist die gesamte Arbeit, die eine entsprechende Anlage über den von dir angegebenen Zeitraum mit den entsprechenden Winddaten erbringt. Also über einen Zeitraum von 8760 Stunden. In einer Stunde würde die Anlage also eine Arbeit von etwa 1,4Wh erbringen.
Es kann natürlich sein, dass ich mich irgendwo verrechnet habe, deswegen wäre ich dankbar, wenn jemand meine Rechnung überprüfen könnte.

nun gut, du siehst also dass du die von dir angedachte Fläche in etwa verdreifachen musst um auf deine Werte zu kommen. Allerdings nicht vergessen dass du auch noch einen Generator benötigst und der hat dann auch nochmal einen Wirkungsgrad. Auch den sollte man nicht zu hoch ansetzen um auf der sicheren Seite zu sein, also geh mal lieber von 4 Facher Fläche aus...
Wenn mandas ganze ohne genau nachzurechnen überschlägt, kommt man auf 80 qm...? (!!!)
Das wird aber ein Monster. Da gibt es eigenheime die kleiner sind. Bist du sicher dass du so etas bauen willst...?

Wenn ja, solltest du dich schnell um eine Baugenehmigung bemühen denn die wirst du mit 1000 prozentiger Sicherheit brauchen. So ein Gerät lässt sich nicht mal eben verstecken.
Als Finanzierung könntest du von neugierigen Passanten Schaugeld verlangen
Aber mal im Ernst, das wird kein billiges Projekt und geht wohl schnell in die (Zehn-)tausende.

Ich denke maximal um 5%

Ja

Kann es nicht siehe folgenden Beitrag:
Forum/phpBB2/viewtopic.php?t=1820&start=0

Hallo,
ich binn´s wieder.
Ich bin auf eine neue Idee gekommen, undzwar habe ich mir überlegt das man einen Savonius ja auch einfach drehen kann und ihn dann quasi 4Meter breit macht und 3Meter hoch macht (die Achse ist dann vertikal).
So könnte ich sogar die 60qm erreichen, da unser Grundstück sehr lang ist (ich könnte noch einiges mehr erreichen).
Jetzt stellt sich mir nur die Frage ob das irgendwelche Nachteile hat?
Vor allem da ich die Anlagen (ich würde dann mehrere bauen, da ein 20Meter langes Monstrum recht schwer in den Windzu drehen ist )relativ tief bauen würde, sprich nur einen Mast mit ca. einem Meter Länge habe (um die Anlagen zu lagern...).
Es wäre für uns einfach praktisch so zu bauen, da wir einen sehr guten Blick über das Sauerland haben, und meine Eltern sich den nicht so gerne von einer WKA verdecken lassen möchten....
Was meint ihr dazu?
Oder wäre es da sinnvoller einen vertikalen H-Rotor zu bauen (der mich noch nicht so wirklich überzeugt hat).
Netten Gruß Benni

Wenn du anfängst, den Savonius in den Wind zu drehen, kannst du auch gleich nen herkömmlichen Horizontalachser bauen.
Von nem H-Rotor als Erstlingswerk würde ich abraten, weil er einfach zu viele variable Parameter bietet. Ich selbst wünsche mir zumindest, ich hätte mit nem Savonius angefangen.

Tach,

bin neu hier, aber wollte doch gerade jetzt mal mitmischen und fragen, ob irgendjemand schon mal die Idee von Benni aufgegriffen hat?

Wie wäre es z. B. wenn man den Rotor nicht wie üblich dem Wind nachführt, weil man durch die örtlichen Gegebenheiten sowieso auf einen Standort angewiesen ist...

Was ist wenn man sich den Savonius quer aufs Dach schraubt, evtl. etwas hinter und unterhalb des Firstes, damit von der Hauptrichtung nur die positive Schaufel erfasst wird, das Dach als Konzentrator eben...

Vorteile eines Langsamläufers gerade in Hausnähe, wegen weniger Vibrationen bis Vogelschlag liegen auf der Hand.

Über allgemeine Vor-und Nachteile ist schon viel geschrieben worden, aber mit Kleinwindanlagen geht es wohl in erster Linie um dezentrale Energieversorgung, die meine volle Unterstützung hat.
Deshalb würde ich mich freuen auch Vor- und nicht nur Nachteile für jedes Projekt diskutieren zu dürfen.

Konkret ist mir bei dem Thema nicht klar, ob ein 3-flügliger Savonius bei horizontaler Lagerung nicht sogar zwingend ist.
Habe selbst einen mit einem Freund gebaut, der zwar bei 2m/s anläuft (im Lehrlauf nat.), sich jedoch bei Windstille auffällig häufig aus dem Wind dreht.

Noch ist unser Modell noch nicht auf dem Dach und mit Fotos siehts auch schlecht aus, da das Material durchsichtig ist, aber sobald es Daten und Fakten gibt, teile ich die gerne mit Euch

Bestens Nils

Guten morgen,
da wir Ferien haben konnte ich heute Morgen schon anfangen zu planen
Spricht etwas gegen eine Quasdratische Anlage?Sprich 3Meter hoch und 3 Meter breit?
Kann man jetzt schon errechnen welche Drehzahl die Anlage bei welcher Windgeschwindigkeit hat?
Bzw. Wie ich den Gernerator wickeln kann?
Ich würde gerne einen Scheinläufer nehmen, da der ja einfach zu bauen ist und wohl auch guter Ergebnisse liefert.
Drehstromer sind wohl derzeit die effizienteste Lösung, oder?
Netten Gruß Benni

Hallo XXLRAY,
danke für deine schnellen Antworten!


Dafür dürfte eine breitere schon bei weniger Wind anlaufen?


Eieiei, jetzt gehts an eingemachte :shock:
Da weiß ich garnicht was das ist


Ah, tut mir leid, da habe ich mich verschrieben!
Ich meine natürlich einen Scheibenläufer!
9n 12p ist wohl die gängiste Variante, oder?
Ich habe jetzt schon was von 44 Windungen mit einem 2er Draht gelesen, allerdings denke ich das man die Wicklung möglichst an die Anlage anpassen sollte?




Also auch für eine 3*3 (bzw. schmaler, je nachdem...)?

Nochmal danke für deine schnelle Antwort!
Netten Gruß Benni
