Fragen zu diesem Motor als Generator

Hallo
Ich hab einen da einen Motor gefunden, der möglicherweise gut als Generator zu gebrauchen wäre;
Ich stell mal Fotos ein, vielleicht kann mir jemand sagen ob und was der so kann?



Grüße Chris

Für mich seht das nach einem Schrittotor (Steppermotor) aus.

Bei den Nennwerten von 1.000 U/min bei 230V kannst du auf etwa 20V bei 100 U/min hoffen. Das ist schonmal grundsätzlich nicht so schlecht. Zur Leistung lässt sich aus dem Typenschild nichts schließen. Vermutlich haben die Spulen einen relativ großen Innenwiderstand. Das bedeutet einen schlechten Wirkungsgrad. Kannst du den ohm'schen Widerstand zwischen den Spulenenden einmal ausmessen?
Extrem sinnvoll wäre auch, wenn du den Motor im Leerlauf und unter Belastung mal ausmisst, wie ich das für einige Motore (z.B. Forum/cf3/topic.php?t=2776) gemacht habe.

Vier Pole (zwei Polpaare) hat er um Schrittweise geschaltet werden zu können (Mehr Informationen bei Wikipedia).

Die kleinen Steckkontakte dürften den Ansteuerung dienen.

Hi Chris,

sieht doch gar nicht schlecht aus !
Datenblatt gibts hier:

http://www.schneider-electric-…docID=6176

Grüße
seti2

Hallo
Falls ich den Threadt im der falschen Kategorie poste, bitte einfach verschieben ich weiß nicht wohin ich das einstellen soll;

Danke, für eure Hilfe, ich hab mich ja schonmal mit dem Thema beschäftigt, habe aber dann das Thema Kleinwindanlage wieder bleiben lassen, da ich keinen günstigen Generator aufgetrieben habe, und auch nicht viel Geld ausgeben möchte;

Wollte damals ein Langsamläuferwindrad selber bauen(Einfälle statt ...) in der Garage liegen irgendwo noch die Rotorblätter rum; von einer Waschmaschine habe ich noch das Drehkreuz mit Lagerungen und den Riemenscheiben und Riemen im Keller liegen; hm

Also wenn ich jetzt diesen Motor als Generator nehme, wird das wohl ohne Übersetzung nicht gehen?

Welchen Rotor, oder welche Bauweise würdet ihr empfehlen?

Wieviel Watt kann ich mir erwarten, hab noch mit einer schwächeren Lampe probiert, der Anker lässt sich an der Welle mit den Fingern immer noch sehr schwer drehen;

Zumindest wirst du ohne Übersetzung nicht das volle Potential ausschöpfen.


Für den Anfang würd ich zu nem Repeller aus Abflussrohr raten.


Der Nennstrom des Motors ist mit 2A angegeben. Das macht bei Nennspannung eine Leistung von 230V x 2A = 460W. Das ist aber die Leistung für den Schrittbetrieb und nicht für den Generatorbetrieb. Wenn du aussagekräftige Werte haben möchtest, musst du den Generator ausmessen, wie das schon einige vor dir hier im Forum mit anderen Generatoren gemacht haben.


War das jetzt eine Frage? Es ist vollkommen normal, dass er sich schwer drehen lässt wenn du den Generator belastest. Das hab ich ja oben schon beschrieben.

Miss mal das Anlauf-Drehmoment an der Welle. Dich hindert ja niemand daran, einen großen Repeller aus Abwasserrohr zu bauen.

Das kannst du z.B. in einigen Beiträgen von Menelaos und mir sehen in denen wir Generatoren ausgemessen haben.

Hallo Chris,

5 Nm...?!!!

Wenn du richtig gemessen hast und dich nicht in der Kommastelle vertan hast, dann kannst du den Geni komplett vergessen. Das dreht dir kein Repeller an, ganz sicher nicht...und schon gar nicht bwenn du ggf.noch ein Getriebe verwenden musst.

Ich denke du solltest dir was anderes suchen oder auch einen Selbstbau wagen. Ab nächster Woche gibt es hier im Onlineshop einen Bausatz für einen 400-500 Watt Generator. Vielleicht ist das ja was für dich.

Alternativ kannst du es mit Scootermotoren versuchen. Man hat da in Verbindung mit einer Übersetzung ganz brauchbare Ergebnisse für ein Einsteigerprojekt, wird aber an den WIrkungsgrad, den Ladebeginn und die Leistung eines Scheibengenerators nie herankommen. Ansonsten gibt es auch im Shop fertige Generatoren, bald auch in der 24- und 48 V Version.

Ansonsten kannst du auch bei Ebay schauen ob du einen passenden Motor findest. Es gibt viele Servomotoren mit kleinem Innenwiderstand und recht geringem ANlaufmoment für günstiges Geld, allerdings bracuhst du dann auch auf jeden Fall eine Übersetzung.

Vielleicht habe ich es auch überlesen...aber welche Systemspannung und welchen Rotordurchmesser peilst du denn eigentlich an?
#

Gruß
Max

Hallo

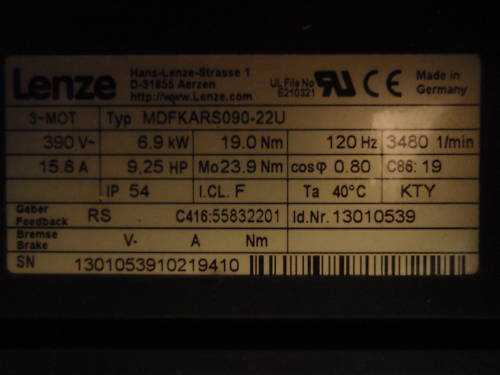

Hab da noch einen Motor wie wärs mit dem ?

@XXLRay
Kann jetzt nicht kilometerweit fahren, und den Motor ausmessen;

An dem anderen Motor hab ich das ja versucht, siehe weiter oben: ( Dann wollte ich den Motor noch an der Drehbank ausmessen, habe da im Leerlauf bei 420 U/min 60V, bei 235 U/min 34 V, bei 170U/min 25 Volt , unter Last mit der Autolampe 55Watt ist aber nichts rausgekommen? Leuchtet diese Lampe eigentlich an Wechselstrom? Led´s leuchten an Wechselstrom;
Ist mein Verbraucher zu groß? Was könnte ich noch als Verbraucher verwenden? Autobatterie mit Wechselstrom reinfahren? brauch ich dann einen Gleichrichter zum Austesten dieses Motors? )

Ich hab mir auch schon viele Threadt´s durchgelesen, bin aber mit meinem Wissen elektrisch noch nicht so gut drauf;

Chris
