Bauplan für mein mehrstufiges Lenz 2 - Windrad

Hallo alle,

nach vielen Überlegungen ist nun der Bauplan für ein mehrstufiges Windrad komplett.
Ziel war, ein Windrad möglichst aus vorgefertigten Teilen möglichst leicht zu bauen.
Das Windrad soll mehrstufig aufgebaut sein, um es schnell demontieren zu können.
Die Stufen sollen identisch sein, damit selbst bei Zerstörung des einen Teils der 2. Teil weiterhin genutzt werden kann.
Evtl. mach ich das ganze auch 3-stufig. Das werde ich aber erst nach Versuchen der Sturmfestigkeit mit einer Stufe entscheiden.
Nun der Zusammenbau:
angefangen mit dem Generator.
Die Roten Ringe neben den Spulen sollen die Elektronik für die Schaltung der Spulen pro Phase sein.
Die Magnetspulen der Phasen sind jeweils pro Phase in anderen Farben.
Die Teile sollen aus Carbon geschnitten und später zusammengeklebt werden.
Die Rotorteile müssen aus Eisen sein.
Fürs Lager will ich das Stummellager aus dem Shop verwenden.

Für die aufwändig geplante Elektronik (Steuerung über ähnliches wie C-Control von Conrad) suche ich noch Unterstützung.
Fürs Schneiden des Carbons habe ich schon eine Adresse.
Für die Rotorplatten könnte ich auch noch eine günstige Adresse brauchen.

Bei Fragen und Kritik bitte keine Scheu...

Gruss Friedhelm

Hallo Max,

vielen Dank fürs Feedback.
Ich denke, Du hast Recht mit dem Aufwand. Aber ich hab dafür genug Zeit, da das Windrad erst wirklich wichtig wird, wenn wir auch genügend Zeit haben, das Boot auch über 3 Wochen am Stück hinaus zu nutzen. (Rente), werde aber die Tage mit der Form und den ersten Versuchen für die Spulenform anfangen.
Wichtig ist bei mir das Gewicht, die breite Nutzbarkeit (deswegen auch die 8 Spulen pro Phase und die aufwändige Elektronik) die Sturmsicherheit, die ich gern durch Robustheit und die Reduktion der nutzbaren Fläche bei unbeaufsichtigtem Betrieb oder erwartetem Sturm sicherstellen möchte.
Über ein Zusammenschieben/-drehen habe ich auch schon nachgedacht, aber ich vermute (!), dass sich der Wirkungsgrad dadurch verschlechtern würde. Zusätzlich hätte ich eine grössere Windangriffsfläche und Teile, die im Ernstfall klemmen könnten. Die Variante des 'aufklipsen' der Rotorstufen hat noch den Vorteil, dass ich evtl. unterschiedliche Höhen nutzen/kombinieren könnte. An das Thema geh ich aber erst nach den Freilanderprobungen bzgl. der Sturmsicherheit. Dafür muss ich auch erst noch das passende Testgelände finden.

Gruss Friedhelm

Hallo Friedhelm,wie groß soll dein Lenz2 werden? Willst du die anderen Stufen der Lenz versetzen oder bleiben alle gleich.

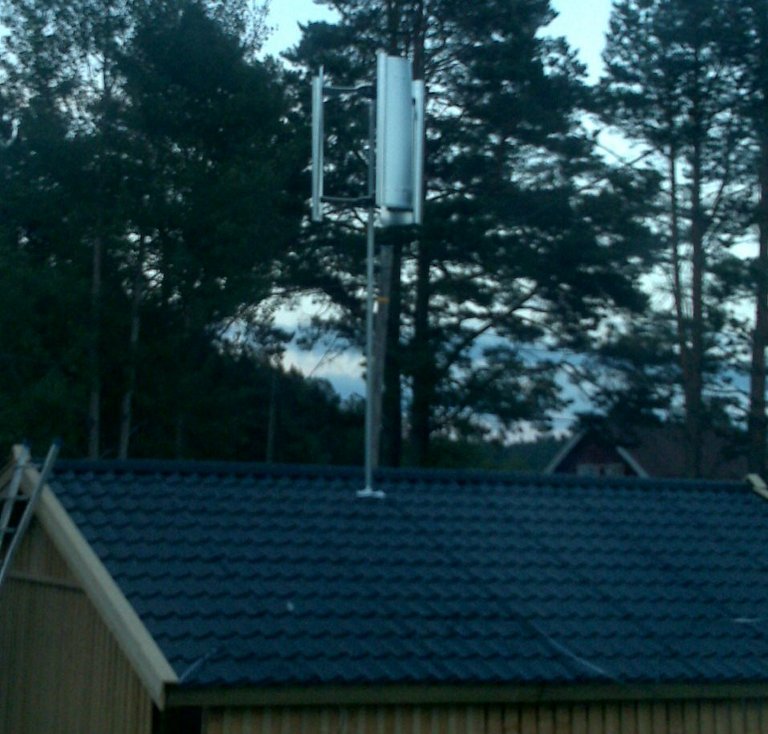

Hab auch eine Lenz2 (Wanda) gebaut bin sehr zufrieden mit dieser Bauform von VAWT ,habe aber leider das Problem ,das ich nicht hoch genug komme, hier mal ein Bild 1,70 m Hoehe 1 m Durchmesser und 3 Fluegel ,hab einen Nabenmotor als Gene McFun F200.

Wieso und vor allem wo sollten da Verwirbelungen auftreten?
Ich denke eher dass man den Vorteil eines gleichmäßigeren Laufes hat wenn man die Stufen versetzt.

Gruß
Max

hallo Friedhelm, habe keine Sturmsicherung fuer die Wanda die dreht was geht
hatte bis jetzt nur 14,6 m/s Wind und meine Wetterstation ist in einer Höhe von 14 M auf meinem Hausdach montiert. Hatte mal einen 2 Stufigen C-Rotor gebaut 2x 3 Fluegel ,groesse
war 60x120 cm mit 2 Nabendynamo ,http://www.youtube.com/watch?v=F7nTx2bINDY
da gibt es keine Verwirbelungen der dreht gut. Wenn du mehrstufig baust mach ein Versatz
das Lohnt sich .

Wegen der Laserteile kannst du dich mal an "Berno" hier aus dem Forum wenden. Er hat auch alle Laserteile für meine Generatoren und den Bausatzu aus dem Shop gefertigt und das zu einem sehr guten Preis. SIcherlich hilft er auch dir gerne weiter.
In der Firma bei der er arbeitet gibt es eigentlich alles was man sich vorstellen kann. Er könnte so auch die Leitflächen für dich CNC-biegen lassen damit sie alle gleich sind und keine Unwuchten entstehen...nur mal so am Rande

Gruß
Max
