Scheibengenerator Wiederaufbau

Hallo zusammen,
seit Februar habe ich in meinem Garten eine Vertikale Windkraftanlage stehen.
Leider stellte sich heraus, dass der Generator nicht in Ordnung ist.

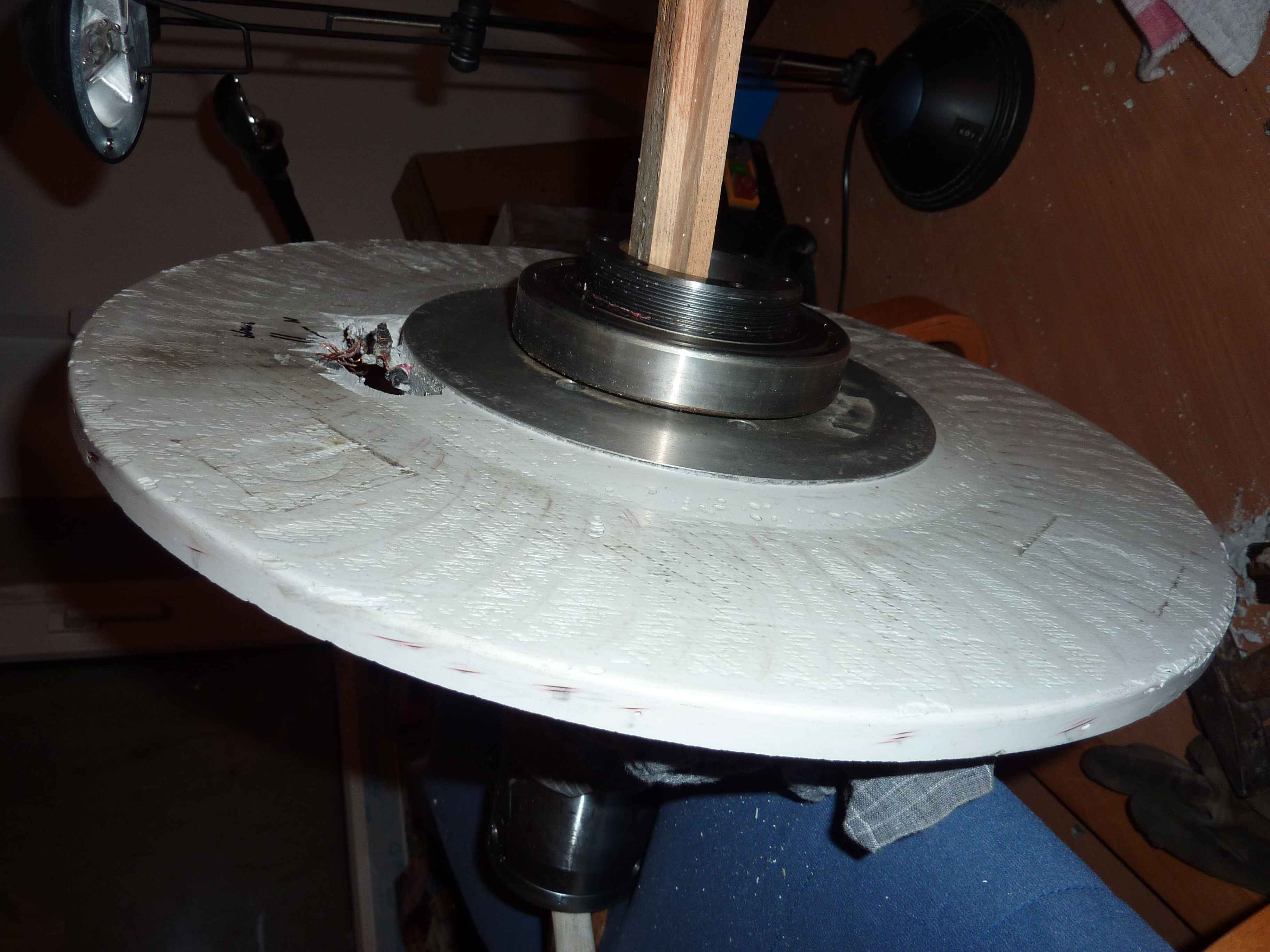

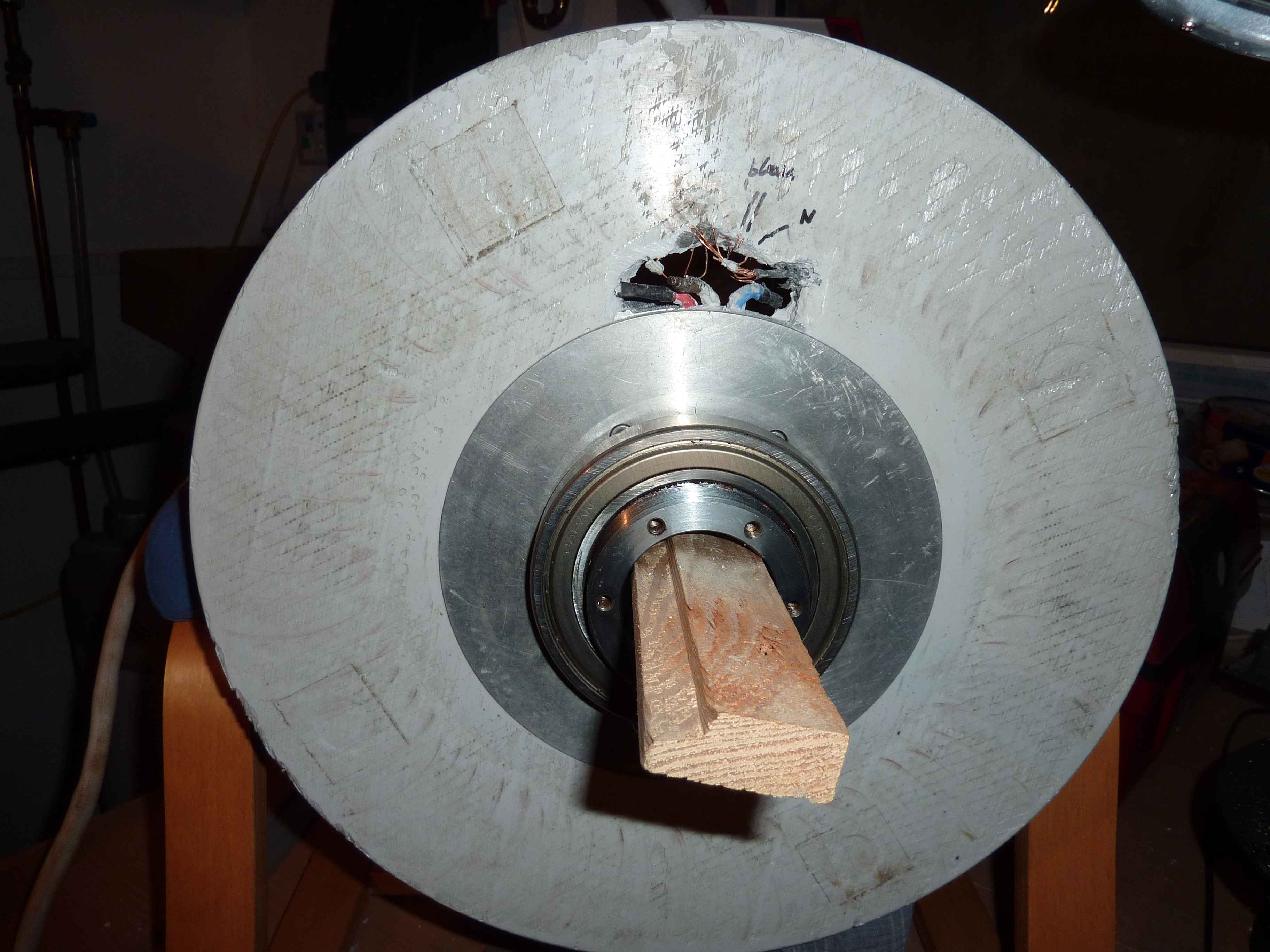

Den Generator habe ich geöffnet. Die Schadensstelle ist deutlich erkennbar (verschmorte
Wicklung). Dummerweise sind die Wicklungen so vergossen, dass man sie nicht freilegen kann. Ich war mit der Wicklungsscheibe bei einem Motorenwickler. Dieser machte mir keine
Hoffnung auf eine Reparatur. Das Ding muss neu. Nur wer macht so etwas?
Die WKA Firma existiert nicht mehr, Restbestände scheint es auch nicht mehr zu geben.
Ich überlege nun die Wicklungsscheibe selber neu zu wickeln.
Doch dafür brauche ich eure Hilfe.

Technischer Aufbau:
3-Phasen permanent Generator, der bei 200 Umdrehungen pro Minute 400V/2kW erzeugt.

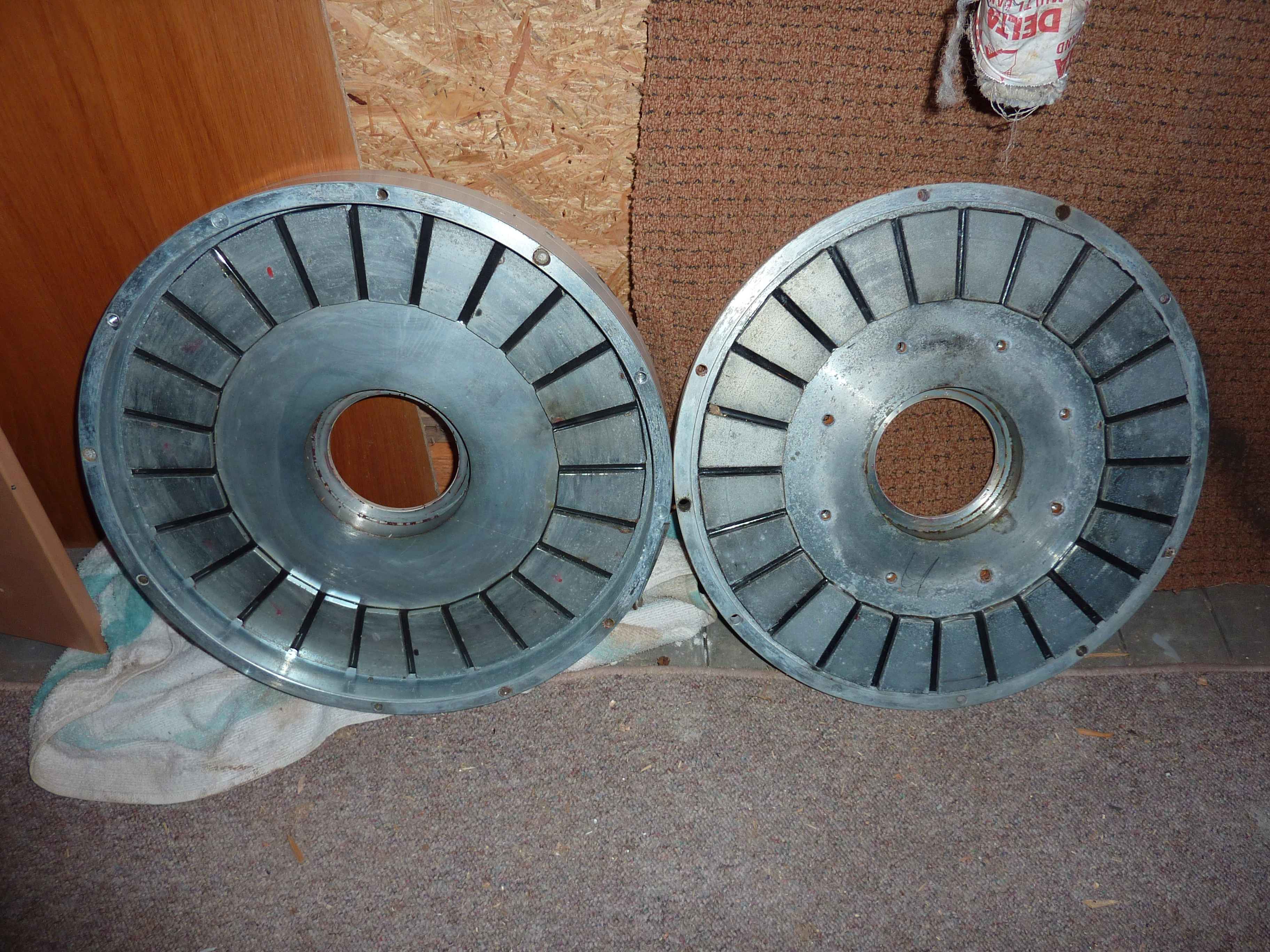

Der Generator besteht aus zwei Metallplatten mit je 24 Magneten.
Diese Platten drehen sich über eine Scheibe mit den Wicklungen.

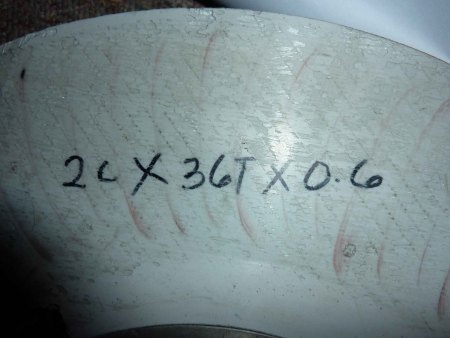

In der Vergussmasse zähle ich 72 Wicklungen. Höhe der Wicklungsscheibe ca.1,4cm.
Ich denke pro Phase 24Wicklungen.
Von jeder Phase gehen 2dünne Drähte weg.
Im Sternpunkt kommen 6 dünne Drähte zurück.
Warum gehen je Phase zwei Drähte ab.
Sind die vielleicht doppelt gewickelt?
Oder zwei Wicklungen parallel?
Vor dem neu Wickeln mache ich mir keine Angst, aber ich habe keine Ahnung wie lang und dick die Wicklungen werden müssen um die entsprechende Spannung zu erzeugen.

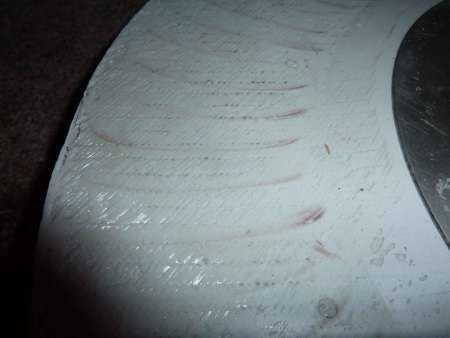

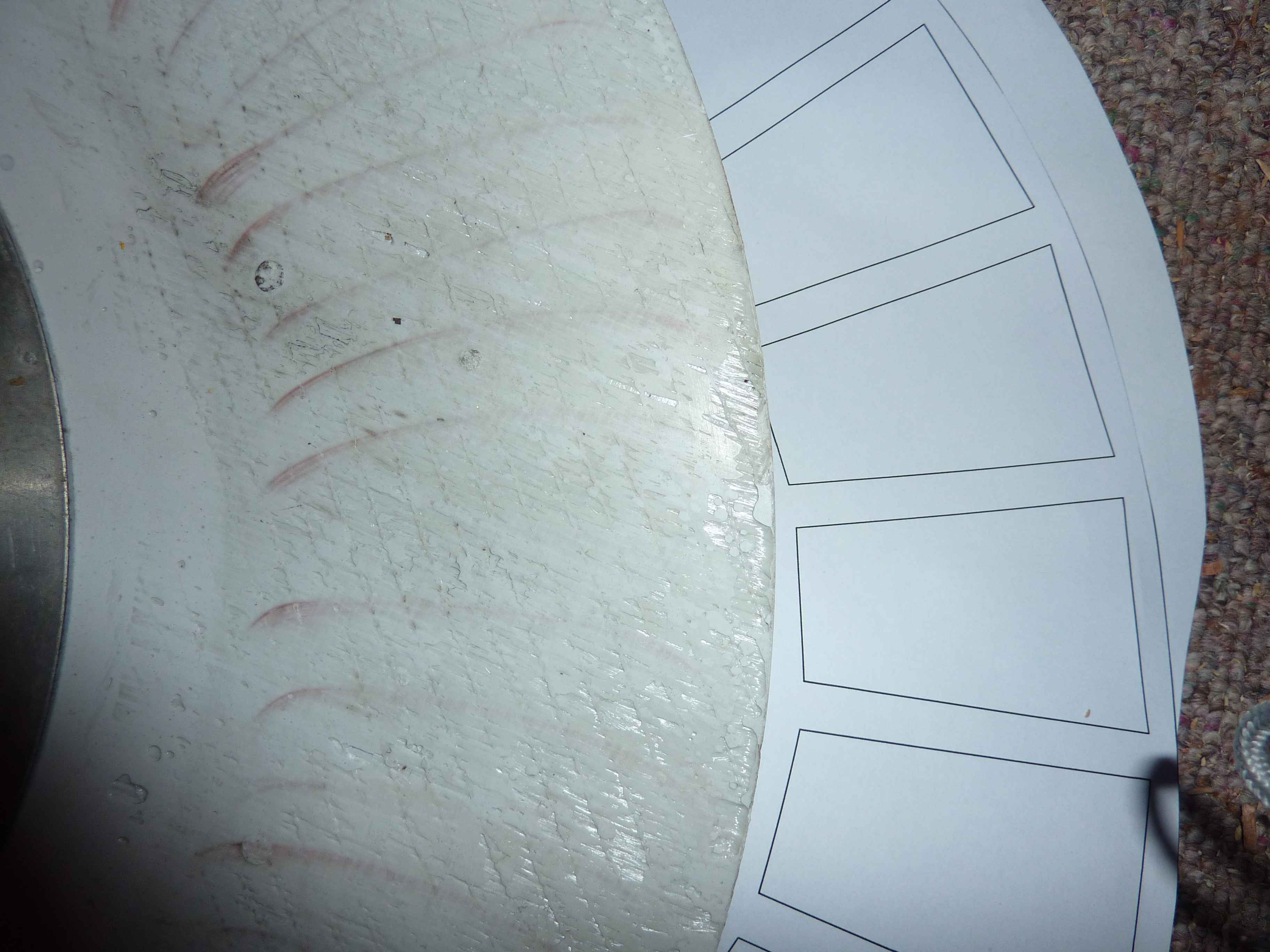

Wie sollten die Wicklungen aussehen. Was ich in der Vergussmasse erkennen kann, sind die Wicklungen ellipsenförmig gewickelt. Die Magnete sind aber trapezförmig.
Um einen rechteckigen Magneten sollte die Wicklung von oben betrachtet um den Magnet herum gewickelt werden?
Warum nicht, wieder von oben gesehen, Aussenkante Magnet nach innen gewickelt (über den Magnet)?
Ich bitte um Hilfe. Vorab schon einmal danke.

Gruß
STKNGO
[img][img][img][/img][/img][/img]

scheint mir so als wären sie Spulen überlappend...?

das mit den 24 Magneten kommt mir etwas spanisch vor....solltend ann bei einem dreiphasigem System 18 Spulen sein...ist das so?

Gruß
MAx

Nein, es müssen eigentlich insgesamt 18 Wicklungen verbaut sein. Genau auslegen kann man die Geschichte nur, wenn man weiß, wie stark die Magnete sind. Ansonsten musst du mal den Stator auseinanderpulen und messen, welche Maße Draht und Spulen haben.

Dann tippe ich darauf, dass man im Grunde drei Statoren übereinander gestapelt und gegeneinander versetzt hat. Ich würd das Design ändern und 18 Spulen bauen.

Hallo,
würde ja einen anderen Generator nehmen, doch an diesem Generator sind die Flügelaufnahmen.
Wicklungen werde ich morgen versuchen zu messen.
Hier noch die Bilder.

Gruß
STKNGO

Welche Windanlagen ist es, bzw. welche Marke?
Und ab welcher Spannung hat sie eingespeist?

Wenn ich einige Infos habe, kann ich mal nachrechnen wie eine Ersatzwindung aussehen könnte. Dazu bräuchte ich eben den Spannungsbereich (denn der soll ja wieder ähnlich herauskommen) und Angaben zur Drehzahl ( da riecht ggf. schon der Anlgentyp, den Rest suche ich mir selbst raus). Dazu noch die Abmäße des jetzigen Stators und die Maße der Magnete und ihre Position vom Zentrum aus gemessen.

Gruß
Max

Aber die haben ja mehrere Anlagen im Angebot. Ist es die iW101, iW301, iW202, iW402, iW602, iW802 oderiW103?

Mit diesen Werten kann ich schon einiges anfangen...!

Es wäre schön zu wissen wie groß die Schnelllaufzahl der Anlage war...denn offensichtlich war der Generator zu klein dimensioniert. Prinzipiell würde ich dir zu einem größeren Generator raten da ich befürchte dass er auch wenn du ihn neu aufbaust immer wieder durchbrennen könnte. Der Widerstand ist einfach zu groß um genug Haltemoment zu erzeugen und die Verlustleistung im Generator ist zu stark, so dass es die Spulen killt. Den Generatorhersteller habe ich auch nach länger Googeln nicht ausfindig machen können. Die Anordnung der Magnete ist ungünstig wenn man nicht mit überlappenden Spulen wickelt. Überlappend wickeln ist aber sehr umständlich. Die Spulen werden also ein sehr kleines Spulenloch bekommen müssen um den Raum möglichst effektiv zu nutzen. Ich rechne da mal einiges nach und melde mich später.

Gruß
max

Hallo Max,
den Stator habe ich gemessen. Der Durchmesser beträgt in etwa 41,6cm.
Ich habe einen neuen Wechselrichter bekommen, da der alte einen 3-phasigen Kurzschluß im Eingangskreis hatte.
Somit hat der Generator auf einen Kurzschluß gespeist und könnte dadurch hoch gegangen sein.
Ich bin auf deine Auslegung der Spulen gespannt.

Gruß
STKNGO

Hallo Max,
danke für die Daten. Werde mich morgen an eine 1:1 Zeichnung Magente und der 18 Spulen begeben.
Werde mir Lackdraht bestellen. Beim Wickeln einer Spule (in diesem Fall 19,74m), messe ich vorher die 19,74m ab, oder zählt man die
Windungen.

Gruß
STKNGO
