kleinen Generator zum Üben

 ·
Gepostet: 20.05.2013 - 16:14 Uhr  ·  #1
Melde mich nach zwei Jahren Auszeit wieder. :whistle:
Mein Savonius ist noch auf dem selben Stand, jedoch plane ich mit dem Bau weiter zu machen. Habe am Wochenende schon mal ein paar Balken und Kleinzeug gekauft um die Halterung demnächst anzugen.
Jetzt wollte ich mich aber weil mir ein paar Trafos in die Hand gefallen sind einen kleinen Scheibengenerator bauen.
Ich habe keine großen Absichten, möchte einfach mal einen SCheibengenerator bauen un d der soll auch etwas Strom liefern und wenn es nur für ein paar LED´s reicht.

Um die Kosten gering zu halten habe ich ein paar Trafos zerlegt und den Kupferlackdraht abgewickelt.
Jetzt habe ich verschiedene Querschnitte und auch Längen dazu später mehr. Muss ich noch alles ausmessen.

Auf eBay habe ich mich nach ein paar Neodym Magnete umgeschaut. Nur um mal so die Dimensionen aufzuzeigen. Habe mir ein Paar 25x10x5mm Magnete angeschaut. Also so die Größe solls für den Anfang tun.
Mir gehts erst mal darum Erfahrung zu sammeln (praktische).
Aus dem Draht sollen die Spulen mit der für die Magnete optimierte Größe entstehen.

Ansich dachte ich um Material zu sparen an 6 Spulen mit 16 Magnete auf zwei scheiben aufgeteilt.

Die Frage die mir derzeit als erste auf dem Herzen liegt ist die, kann ich ohne weiteres zwei oder gar drei Drähte in die Hand nehmen um eine Spule zu wickeln? Und diese Spule mit anderen Spulen mischen die z.B. nur mit einem Draht großeren Querschnitts gewickelt wurden?
Hintergrund ist einfach der, das ich Kupferdrähte habe mit verschiedenen Querschnitte und ich alle verwenden muss.


Also unterm Strich wird der Generator in etwa die größe einer CD oder etwas größer haben.

Bis später

Giuseppe
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 20.05.2013 - 19:24 Uhr  ·  #2
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 21.05.2013 - 09:28 Uhr  ·  #3
Danke,

soweit habe ich genug Draht zusammen. Es sind 2x 18m 0.63, 1x 23m 0.63, 1x 126m 0.43.

Ich dachte jetzt an drei Spulen mit 0.63 und drei Spulen mit zwei Dähte mit 0.43.

Dann in jede Phase jeweils eine der zwei unterschiedlichn Spulen um in jeder Phase die gleichen Bedingugen zu haben.

Bei der Spulendicke dachte ich an in etwa Magnetstäke also 5mm, die Schenkelbreite würde sich aus der Länge des Drahtes ergeben, derzeit dachte ich an eben ca. 18m für eine Spule.

Was meint Ihr? Ist das ein Versuch wert?

Giuseppe
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 21.05.2013 - 09:34 Uhr  ·  #4
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 21.05.2013 - 10:21 Uhr  ·  #5
Ja, obwohl bei dem Tool noch Fragn offen sind, spuckt er mir folgende Werte aus wenn ich nach besten Wissen und Gewissen die vorhandenen Daten eintrage.
Also demnach brauche ich bei einer 5mm Spulenstärke und einer Schenkelbreite von 10mm mit meinem Draht etwa 10m.

Bei 180U/min sollen dann 6Volt rauskommen.

Was meinst Du?
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 21.05.2013 - 15:03 Uhr  ·  #6
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 22.05.2013 - 21:42 Uhr  ·  #7
Kurze Frage.
Wenn ich eine Spule nehme, die jetzt bildlich gesprochen oben links den Anfang hat und oben rechts das Ende. Jetzt bewege ich den Magneten mit Nord zur Spule zeigend von links nach rechts.
In welche Richtung werden die Elektronen gedrückt beim passieren des ersten SChenkels? Uhrzeigersinn oder gegen und warum?

Gruß

Giuseppe
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 23.05.2013 - 07:10 Uhr  ·  #8
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 23.05.2013 - 14:19 Uhr  ·  #9
Also im Uhrzeigerrichtung, wenn ich richtig verstanden habe?

Gruß

Giuseppe
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 23.05.2013 - 22:09 Uhr  ·  #10
Noch ne Frage zum Berechnungstool. Hier wird nach der Anzahl der magnetischen Pole gefragt. ist hiermit die Anzahl eines Rotors gemeint oder von zweien?
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 24.05.2013 - 09:57 Uhr  ·  #11
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 24.05.2013 - 13:28 Uhr  ·  #12
Also kann ich in meinem Fall hier 16 eintragen?
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 24.05.2013 - 15:36 Uhr  ·  #13
Menelaos
Administrator
Avatar
Geschlecht:
Herkunft: Elsfleth
Alter: 38
Beiträge: 4909
Dabei seit: 04 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 24.05.2013 - 23:59 Uhr  ·  #14
ja kannst du, das ergibt dann eine Spulenanzahl von 12 in deinem Fall.

Gruß
MAx
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 26.05.2013 - 09:27 Uhr  ·  #15
Danke,

ich habe noch mal drüber nachgedacht. Werde jetzt einen Generator bauen mit 9 Spulen und 12 Magnete pro Rotor.
Ich habe die Spulengröße und Magnetgröße so gewählt das das Loch der Spule fast exakt der Magnetgröße entspricht.
Jetzt habe ich mal folgende Frage, ist es contraproduktiv wenn der Magnet eher die gesammte Spule (nur in der Länge) überlagert? Also wenn ich anstatt 25mm 40mm Magnete nehme?
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 26.05.2013 - 10:17 Uhr  ·  #16
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 27.05.2013 - 15:16 Uhr  ·  #17
Hab gestern meine Spulenwickler gebaut. Will mal versuchen heute oder morgen die erste Spule zu wickeln. Daumendrücken :-)

Frage nebenbei. Wie ist das eigentlich beim Scheibengenerator mit Regenwasser? Mir ist noch nie aufgefallen das jemand die Phasenkontakte besonders vor Wasser geschützt hat. Oder habe ich einfach nicht genau hingeschaut.

Sollte der Stator nicht vor Wasser (Regen ) geschützt werden?

Gruß
XXLRay
Moderator
Avatar
Geschlecht: keine Angabe
Herkunft: Süd-Niedersachsen
Homepage: xxlray.bplaced.net
Beiträge: 6834
Dabei seit: 11 / 2007
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 27.05.2013 - 16:54 Uhr  ·  #18
RedFaction
****
Avatar
Geschlecht: keine Angabe
Alter: 44
Beiträge: 88
Dabei seit: 05 / 2011
Betreff:

Re: kleinen Generator zum Üben

 ·
Gepostet: 28.05.2013 - 22:47 Uhr  ·  #19

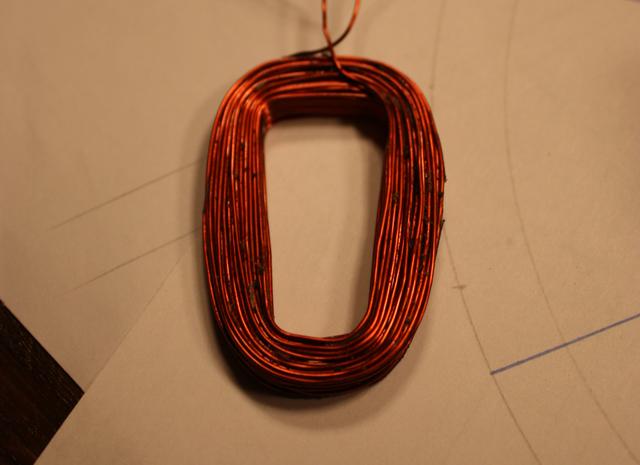

So, habe heute die erste Spule gewickelt. Schön sieht anders aus :-)
