9 Spulen gewickelt und jetzt?

Hi Jack,

schau hier:
http://www.windstuffnow.com/main/3_phase_basics.htm

Grüße
seti2

Das Prinzip hab ich hier mal dargestellt: Forum/cf3/topic.php?t=1266

Mit welchen Einstellungen hast du denn gemessen. Die Spulenabstände sind halt recht groß und wo sind die Magnete?

Von den Magneten kann ich gleich auch noch ein Foto machen, kein Problem.

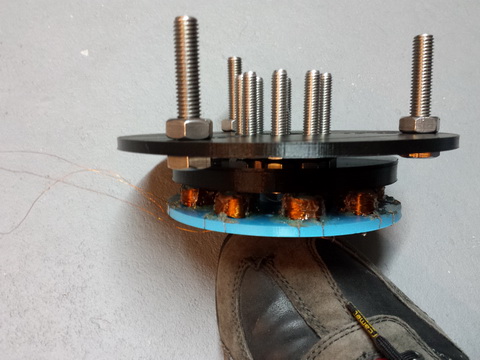

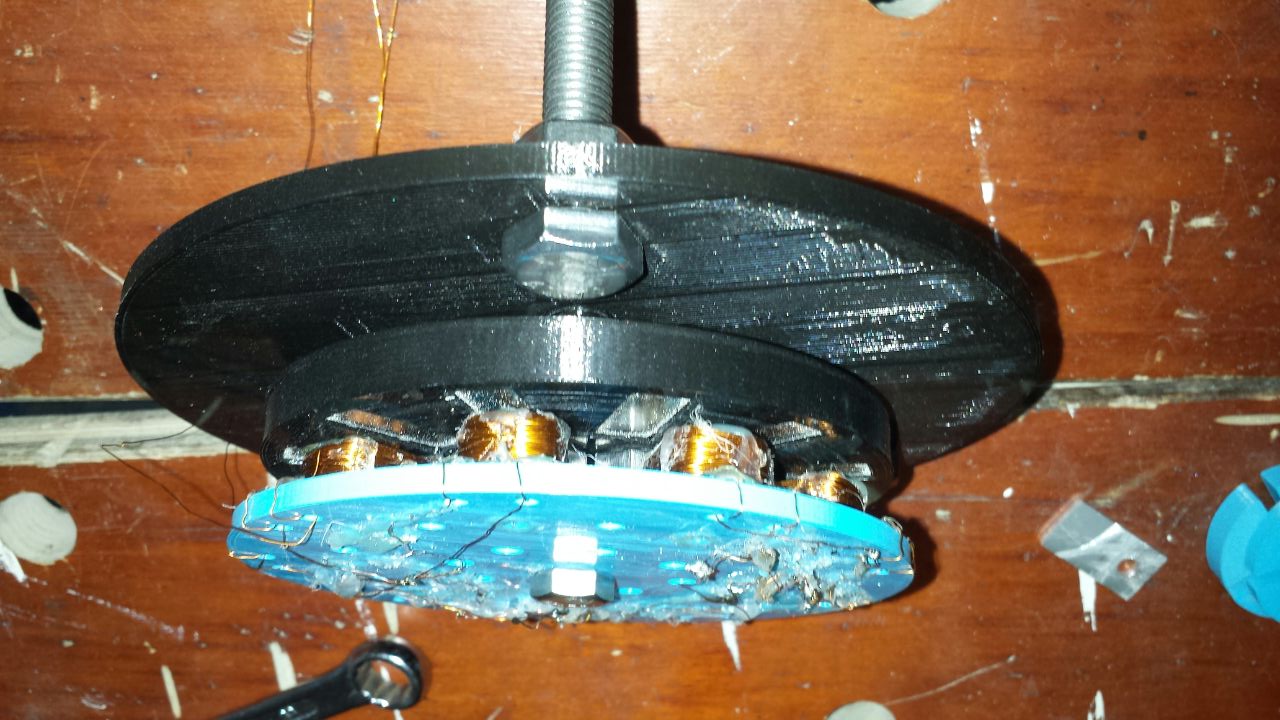

Die sitzen direkt über den Spulen in der schwarzen Ronde. Ich habe bewusst auf magnetisches Material verzichtet um Rastmoment zu verhindern. Und benutze ausschließlich VA2 Schrauben & Muttern. Das soll ja bei dem Scheibengenerator ein großer Vorteil sein.

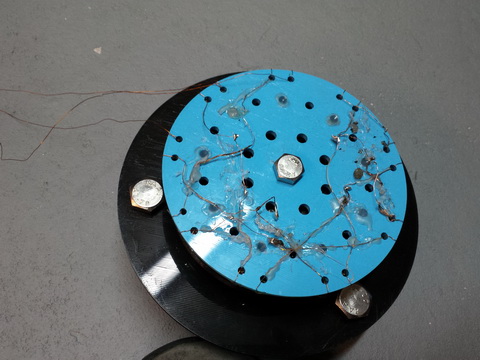

Also die Platte auf der die Magneten kleben ist aus PLA Plastik und damit nicht magnetisch. Genauso wie die Bodenplatte auf die meine Spulen montiert sind. Der Abstand von den Spulen ist so groß damit die Magnete darüber nicht alle zu nah bei einander liegen, weil ich eine Magnetfeldüberschneidung ausschließen wollte und wenn ich die Spulen näher zusammen rücke dann müssen die Magneten darüber ja auch näher zusammen sein, sonst haben sie ja nicht mehr den richtigen Abstand zu einander.

Ich benutze 25x10x5mm Neodym Magnete mit einer Beschaffenheit von 48 glaube ich. Die Spulen hab ich zu klein gewickelt die werde ich nochmal neu machen mit der Größe meiner Magneten.

Ist die Rückflusscheibe ein muss? Das gibt wieder Rastmoment -.- zumindest wenn die Rückflusschaube unter die Spulen muss. Ich hasse Rastmoment. Wer rastet der rostet. Habe mir den Beitrag durchgelesen da seht es zwar drin das beide teile aus Eisen sein sollen aber dann verstehe ich nicht warum der Scheibengenerator so wenig Rastmoment haben soll, denn dadurch entsteht wieder massig Rastmoment.

Wie kann ich weiter vorgehen?

Hi Jack,

Rastmoment hat Du nur, wenn Du IN die Spulen Eisen machst. Ohne magnetischen Fluss wird es nicht gehen ...

Grüße
seti2

Die Platte auf der die Magnete montiert sind muss magnetisch sein und eine mitdrehende magnetische Platte gegenüber ist eigentlich auch Pflicht. Letztere muss aber nicht zwangsweie mit Magneten bestückt werden. es kan auch ein Stück Metall ausreichen, das die Magnetpole verbindet, aber es muss mitdrehen. Ansonsten baust du dir eine Wirbelstrombremse.

Hi Jack,

das ganze wird hier anhand des Shop-Generators mit vielen Bildern anschaulich erklärt:
Shop-KWK/Z-Download/Bauanleitu…011-01.pdf

Grüße
seti2

Okay soweit verstehe ich das! Ich habe mir auch die Anleitung durch gelesen da steht es zwar nicht drin was es mit der zweiten mit drehenden Scheibe auf sich hat, aber man kann es ganz gut erkennen wie es aufgebaut ist. Und XXLRay sagt ja sonst hat man ne Wirbelstrombremse

Drei fragen habe ich noch dann habe ich erstmal genug input um weiter zu machen.

1. Ich habe gesehen das die Spulen in eine Art Harz gegossen werden das heißt der statische Teil wo die Spulen montiert werden ist nicht magnetisch und ggf auch nicht unbedingt elektrisch leitend richtig?

2. Der Boden wo die Magnete drauf kleben muss magnetisch sein. Muss er auch elektrisch leitend sein oder nur magnetisch? Es gibt ja auch überzogen Ronden die wären darunter magnetisch aber beschichtet das würden aber nicht unbedingt Strom leiten. Ich Tipps mal drauf das es darum geht das Magnetfeld in Richtung Spulen abzulenken. Richtig?

3. Bei der Scheibe gegenüber muss es dann genauso sein. Wie dick muss die Schicht magnetisches Material denn sein? Gibt es da einen Richtwert oder reicht auch schon eine dünne Platte? 0.5mm oder 1mm

Cool danke bis hier her macht Bock wenn man weiter kommt.

Sehr schön! Danke für die Antwort.

Jetzt ergeben sich mir leider wieder neue Fragen. Oh Man. Aber gut da sieht man mal das alles doch komplexer ist als gedacht.

Du hast ja gesagt die gegenüberliegende Metallronde kann ohne Magnete laufen. Was ist denn wenn die mitdrehende Seite noch Magneten bestücke. Wie ist das dann rechnerisch zu sehen? Mein derzeitiger Rechenwert ist 9 Spulen und 12 Magnete. Ich könnte nochmal um 12 erhöhen. Die hab ich noch hier. Sind etwas schmutzig wegen Klebeversuchen aber da kann ich noch was dran rütteln. Wären das dann 24 Magneten auf 9 Spulen? Oder bleibt es bei den 12 weil die auf der hinteren Seite nicht mitgezählt werden. Wie müsste dann die Polarität gegenüber gewählt werden anziehend oder abstoßend? Wär es von der Leistung bei 12 Magneten besser 6 vorn und 6 hinten zu betreiben?

xD THX und ich hoffe das wars erstmal und mir fällt nichts mehr ein.

Gruß Jack!

Hi Jack,

nur zur allgmeinen Info:
Das Hauptproblem eines Scheibengenerators ist seine Abfuhr der Verlustwärme. Wenn Du nun auf Teufel-komm-raus einen relativ effizienten Generator baust , also mit zwei Magnetscheiben, muss es dir klar sein, daß auch viel Verlustwärme entstehen wird, welche abgeleitet werden will ... Deshalb werden Scheibengeneratoren nur im kleinen Leistungsbereich gebaut und machen dort Sinn.

Also in der Auslegung des Generators immer das Gesamtsystem betrachten: Repeller/Antriebsstrang - Generator UND Abnehmer (Akku bzw. Netzeinspeisung mit WR)

Der Scheibengenerator dreht sich natürlich unheimlich leicht ohne Stromfluss. Wenn aber Leistung abgezapft wird ,bremst dieser durch die Gegen-EMK mehr oder weniger stark und kann durchaus ganz schön "Ruckeln" bzw Brummen. Im Anlauf ist also ein "eisenloser" Scheibengenerator super geeignet um bei geringer Windgeschwindigkeit zu starten. Sobald aber Leistung kommt, unterscheidet er sich kaum von "eisenhaltigen" Generatoren. Nur sind beim "eisenhaltigen" Generator die Möglichkeiten der Wärmeabfuhr viel besser gegeben.

Dieser einzige Vorteil (ausser der einfachen Herstellungsweise) eines Scheibengenerators beim Start bei kaum Wind wird aber zunichte gemacht, durch die Tatsache ,daß in diesen niedrigen Windgeschwindigkeiten fast keine verwertbare Energie steckt.

Viel Erfolg
seti2
