Vergleich ista Breeze vs. Selbstbaugenerator

Hallo liebe Gemeinde,

mein letzter Beitrag liegt etwas weiter zurück aber ich war nicht ganz untätig seit dem.
Habe zwischenzeitlich meinen Generator fertig gebaut. Parallel dazu habe ich mir vor wenigen Tagen die ista Breeze i500 12V gekauft.
Die positiven wie auch negativen Meinungen über dieses Windrad kenne ich. Ich wollte mir selbst ein Bild davon machen, daher der Kauf.
Nach einigen Tests und Berechnungen stehe ich nun aber kurz vor dem Rückversand.
Bevor ich aber das Teil zur Post bringe wollte ich gern noch Eure Einschätzung zu dem ganzen hören.

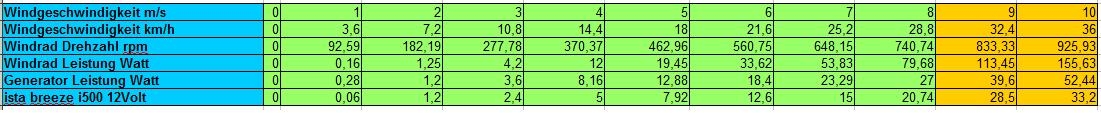

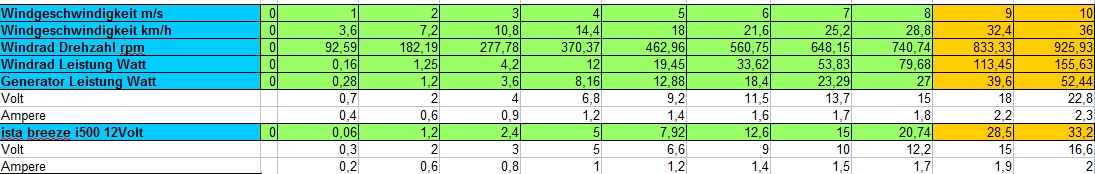

Ich hänge eine Tabelle an mit den Werten die ich hier ermittelt habe. Als Grundlage für diese Berechnungen habe ich den Rotor der ista Breeze zu Grunde gelegt.
Rotordurchmesser ist 103cm. Weitere Daten dieser Anlage sind wohlbekannt oder können beim Hersteller eingesehen werden.

Wenn ich mich nicht vertan habe mit meinen Berechnungen, komme ich zu dem Entschluss das mein kleiner Selbstbaugenerator mehr Leistung bringt als die ista Breeze. Wie seht Ihr das?

Wie ist Eure Meinung dazu?

Gruß

Giuseppe

Hallo!
Ich denke, es wäre sinnvoll, immer den cp-Wert anzugeben.

Ista Breeze- da waren hier im Forum doch Bilder vom Generator-
Durch den Luftspalt konnte man fast Tore schießen-
Das war doch eine Breeze, oder?

Der Arminius

Hallo Ihr Beiden.

Ja die ista breeze, die mit dem Tor.

Nun zu den Berechnungen, ja, ich habe die Werte durch Drehzahlmessungen erhalten.
Die jeweiligen Drehzahlen bei entsprechender Windgeschwindigkeit habe ich anhand der Formeln hier im Forum errechnet.

Die Leistung der Generatoren habe ich dann durch Drehzahl ermittelt.

Generatorspannung gleichgerichtet mit sechs Dioden, 20 Watt Halogenlampe an die Gleichspannung und los.
Spannung und Strom entsprechend abgegriffen und die Werte multipliziert.

Die Werte sollten passen. Bei 12Volt, zieht die Lampe 1,6 Ampere. Das sind ca. 20 Watt. Das was aufgedruckt steht.

Gruß

ok, soll heißen?

Lampe raus und was rein?

Was wäre ein linearer Widerstand?

P.S. Habe eben das gefunden "Der Kurzschlussstrom hängt bei gegebener Quellenspannung nur vom Innenwiderstand der Spannungsquelle ab. "

Also schlichtweg kurzschließen?

Ich darf hier Zitieren: "Generatorkennlinie

Für die Generatorkennlinie misst man unter Last Strom und Spannung bei den ermittelten Drehzahlen und multipliziert diese miteinander, um die Leistung zu erhalten. "

Forum/cf3/topic.php?t=3064

Hab ich das falsch verstanden?

Hallo

Das sieht zb so aus :

Dann kam ein 3 Phasen Gleichrichter dran.
Lehrlaufspannung dann 32,02 V
Dann der Belastungstest bei gleich bleibender Drehzahl.
-- 28,24 V -- 0,20 A -- 5,65 W
-- 26 76 V -- 0,30 A -- 8,03 W
-- 25 40 V -- 0,40 A -- 10,16 W
-- 24,23 V -- 0,50 A -- 12,11 W
-- 23,11 V -- 0,60 A -- 13,86 W
-- 21,68 V -- 0,72 A -- 15 60 W
-- 20,40 V -- 0,83 A -- 16,93 W
-- 19,44 V -- 0,90 A -- 17,50 W
-- 17,53 V -- 1,03 A -- 18,05 W
-- 16,00 V -- 1,13 A -- 18,15 W
-- 12,25 V -- 1,30 A -- 16,60 W gemessen an einem 12 V Akku !
--- 0,07 V -- 1,66 A --- 0,1 W gemessen bei kurzschluß am Gleichrichter.
Vor dem Gleichrichter zwischen 2 Phasen sind 1,7 V ~ zu messen !

Nur ein kleiner G !!

Gruß Aloys.

Hallo RedFaction,

kann man fast ein Buch schreiben, wie man Generatoren vermisst.

Ich mache immer folgendes: (angenommen es handelt sich beides Mal um 12V Versionen zum batterieladen)
um Generatoren gegenseitig vergleichen zu können:

Anordnung:
Drehmaschine - Generator - 3P Gleichrichter - Strom- bzw. Spannungsmessgerät - 12V Bleiakku / halbvoll

Drehzahl erhöhen und Spannung messen, ab dem Moment wo Ladestrom zu fliessen beginnt. (Ladebeginn)
Dann Drehzahl kontinuierlich erhöhen (z.B. Schritte in 50 1/min) und jeweils Strom und Spannung messen.
Leistung dazu berechnen.

Dann hast Du schon mal den Generator unter realem Lastfall ausgemessen.

Danach kannst Du über die Schnelllaufzahl des Repellers (die allerdings wiederum nicht konstant ist ...) auf die Windgeschwindigkeit schliessen. Falls Dir die Schnelllaufzahl bekannt ist .... (ist aber sehr vage )

Das mit dem konstanten Widerstand ist eine andere Sache, geht auch, allerdings ist die maximale Leistung halt
immer in der Höhe des Innenwiderstand des jeweiligen Generators erreichbar (Leistungsanpassung) , wenn bei verschiedenen Generatoren auch verschiedene Innenwiderstände gegeben sind, gibt es wiederum keine direkte Vergleichsmöglichkeit.

Über die Anpassungsgeschichte wurde im Forum vor längerem schon seitenlang diskutiert ...

Viele Grüße und viel Erfolg
seti2

Ich würds eher praxisbezogen und weniger kompliziert machen.
Da es dir weniger um theorethische Werte geht sondern um den späteren effektiven Nutzen in der Praxis würd ich diese Umstände nachbilden.
Sprich, willst du z.b. Akkuladung machen dann schließ diesen auch so an wie es später auch sein wird (Laderegler?) und dann siehst du welcher mehr Ertrag einbringt.
Gruß Hans

Ach, noch was. Den Kurzschlussstrom habe ich mal gemessen bei beiden Generatoren bei 300rpm.
IstaBreeze ca.4,5A und 0,3Volt.
Selbstbau ca.2,5 und 0,2Volt.
Also hier sieht es für die Ista Breeze besser aus. Das liegt aber auch an dem geringeren Innenwiderstand. Mein Generator hat ca. 4,2Ohm.

vermutlich ist es der. Wenn dem so ist schicke ich ihn zurück. muss auf arbeit bis später.
