Schwachwindflügel für Windradbauer

Für 800 - 1000 Watt Generator

Günther
****
Avatar
Geschlecht: keine Angabe
Alter: 77
Beiträge: 122
Dabei seit: 10 / 2013
Betreff:

Schwachwindflügel für Windradbauer

 ·
Gepostet: 02.02.2016 - 23:19 Uhr  ·  #1
Hallo,
von unseren Tests biete ich euch Windradastlern eine Seltenheit an: Spezielle Schwachwindflügel, noch in Rohform, aus unserer beliebten FLIP-Serie.
Die beiden FLIP 150 und FLIP 500 aus eigener Fertigung waren so erfolgreich, dass der Wunsch nach einem größeren Windrad bis 1 kW aufkam. Der Flügelentwickler Dieter Münnich baute uns die Formen dazu und fertigte die ersten Rohflügel. Dazu kam von uns ein selbst gebauter 1 kW-Scheibengenerator.

Leider kam es nicht mehr zur Serienfertigung, deshalb biete ich den letzten Satz der Rohflügel in gute Bastlerhände an, zu einem Bruchteil der Entwicklungskosten.

Material: Glasfaser
Oberfläche: Geschliffen und grundiert
Ausgewuchtet: nur grob, müssen nachgewuchtet werden (Bleikügelchen oder Spraylack). Wie das Auswuchten richtig gemacht wird, steht in meinen E-Books z.B. "Wind ins Netz".
Maße: Flügellänge 86 cm, Scheibendurchmesser zur Befestigung 18 cm, Gesamtdurchmesser mit Flügelscheibe (nicht mitgeliefert) 190 cm, Lochabstand 8cm.

Arbeit: Spachteln der Oberflächendellen und Kantenrisse, alle Kanten nachschleifen (Foto), Oberfläche lackieren, Scheibe zur Flügelaufnahme anfertigen, passende Löcher bohren.

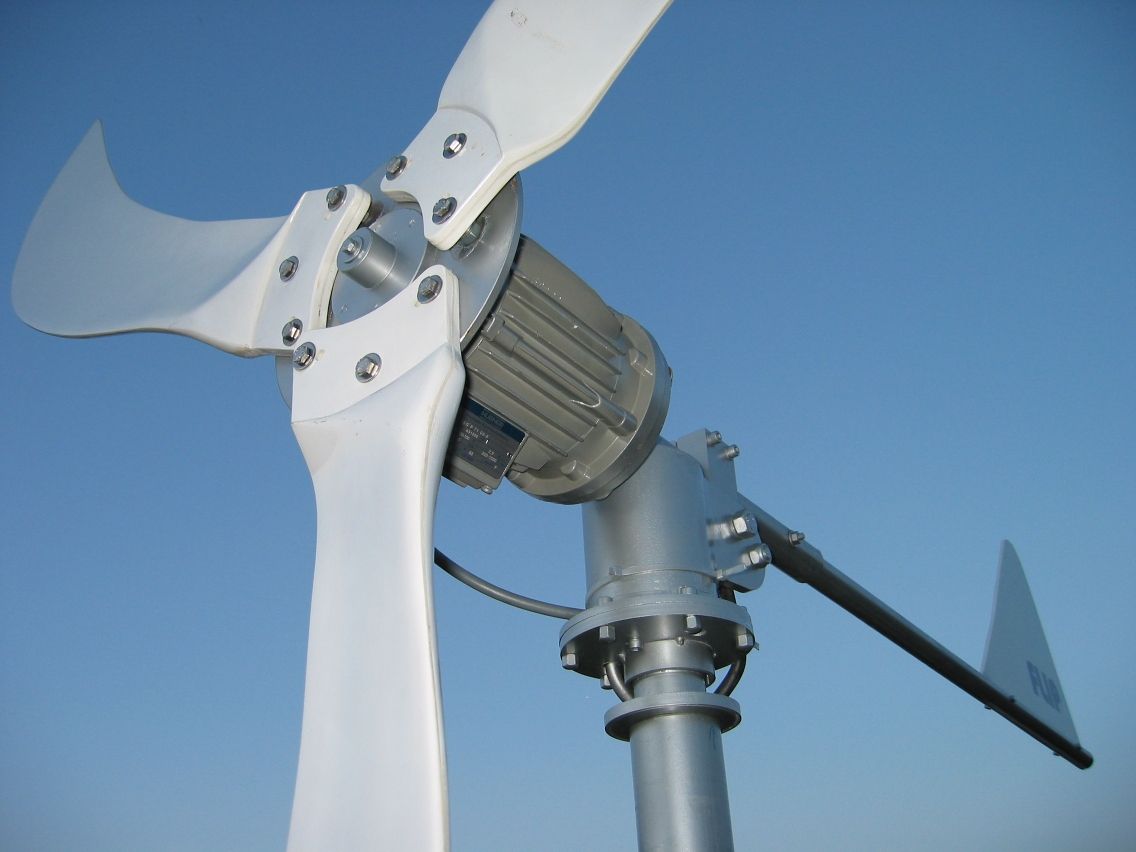

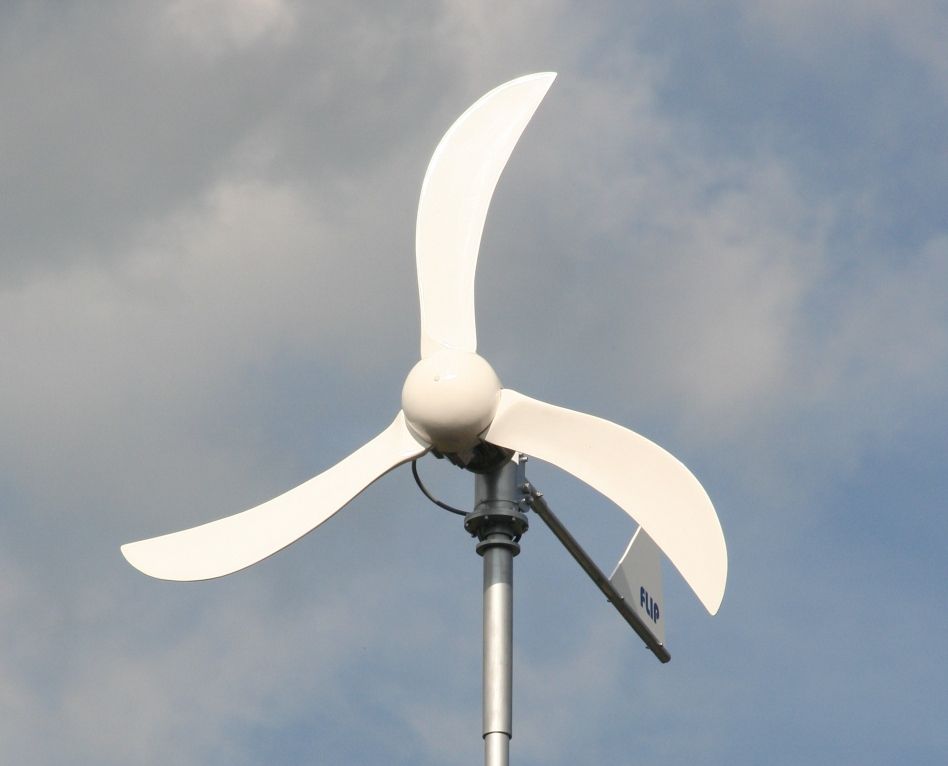

Um einen Eindruck zu bekommen, wie das fertige Windrad aussehen könnte, hier noch Fotos von den 500-Watt-Prototypen mit einem Generator von Fa. Hübner. Trotz des Stall-Effekts der Flügel bei Starkwind haben wir als Sturmbemse einen Kippmechnismus eingebaut.

Bastler-Preis für das Set: € 160.- inkl. Porto

Grüße von Günther
Tel 07724 7377
Anhänge an diesem Beitrag
Schwachwindflügel für Windradbauer
Dateiname: FLIP500 Auss.jpg
Dateigröße: 41.24 KB
Titel:
Heruntergeladen: 1779
Schwachwindflügel für Windradbauer
Dateiname: FLIP2 Flügeanstell Test.jpg
Dateigröße: 68.88 KB
Titel:
Heruntergeladen: 1689
Schwachwindflügel für Windradbauer

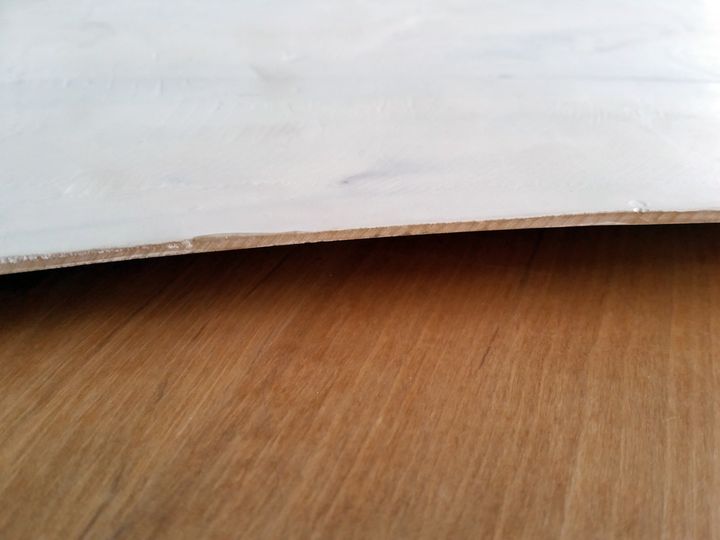

Dateiname: Flügel Vorderkante.jpg
Dateigröße: 55.08 KB
Titel:
Heruntergeladen: 1546
Schwachwindflügel für Windradbauer

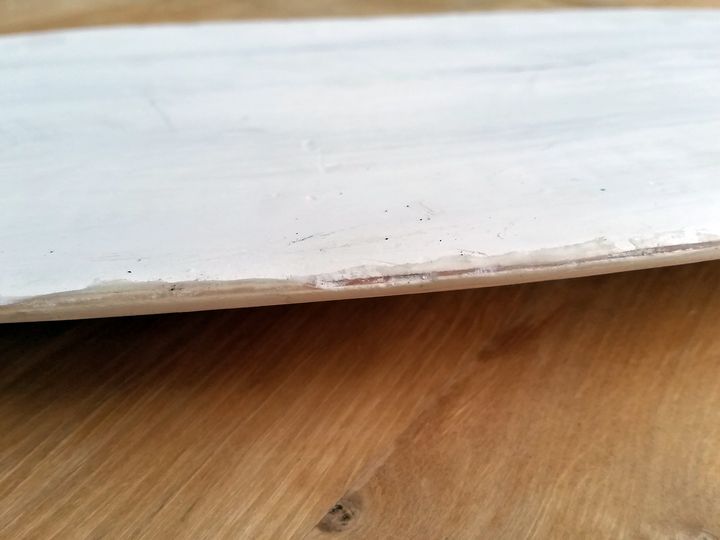

Dateiname: Flügel Hinterkante.jpg
Dateigröße: 54.25 KB
Titel:
Heruntergeladen: 1601
Schwachwindflügel für Windradbauer

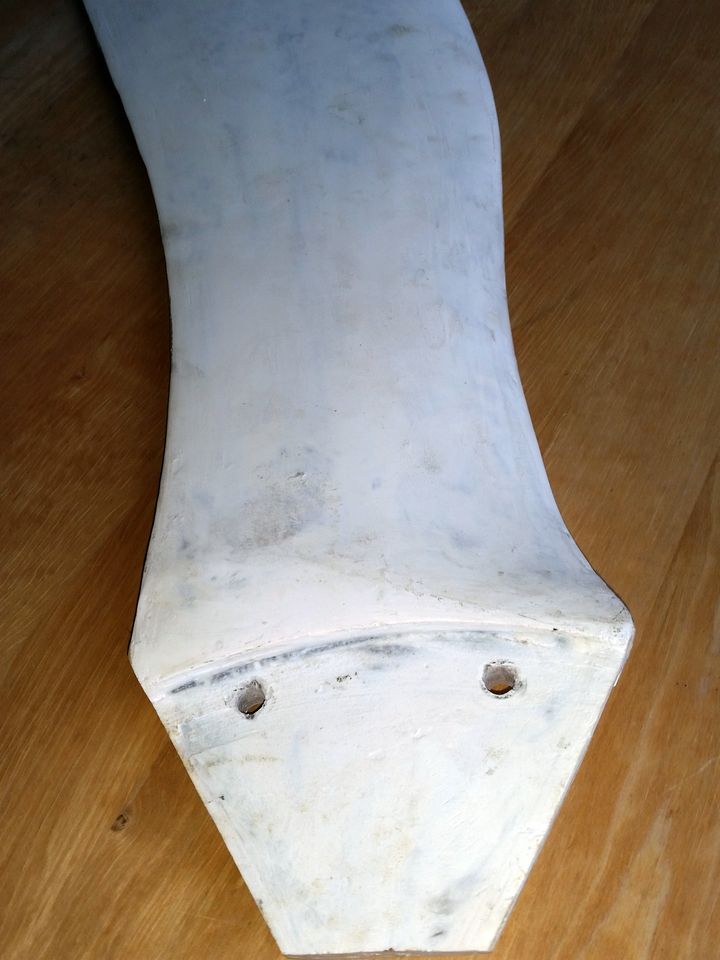

Dateiname: Flügelaufnahme nah.jpg
Dateigröße: 95.45 KB
Titel:
Heruntergeladen: 1610
Schwachwindflügel für Windradbauer

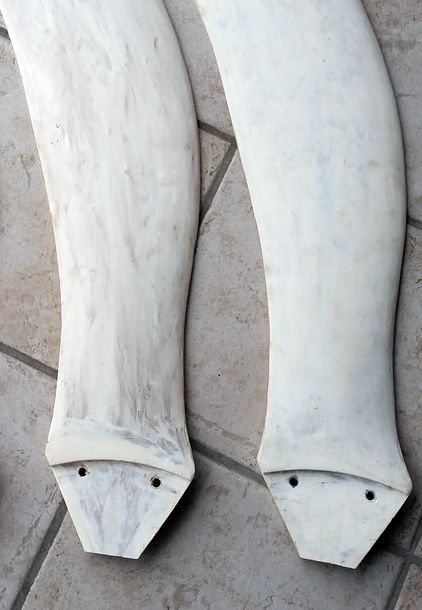

Dateiname: Flügel 2 näher.jpg
Dateigröße: 63.69 KB
Titel:
Heruntergeladen: 1493
Schwachwindflügel für Windradbauer

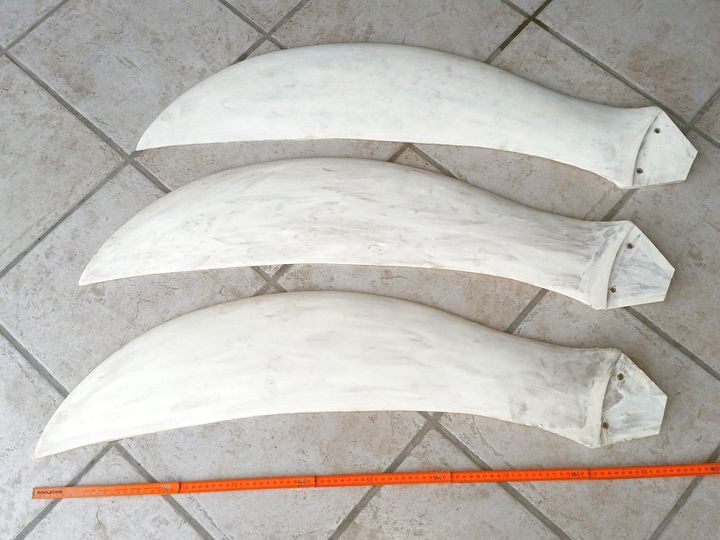

Dateiname: Flügelblätter oben Zollst.jpg
Dateigröße: 90.4 KB
Titel:
Heruntergeladen: 1605
...

Avatar

Betreff:

Re: Schwachwindflügel für Windradbauer

 ·
Gepostet: 03.02.2016 - 19:15 Uhr  ·  #2
Warum wurde die Flip eigentlich eingestellt? Als ich anfing mit WKA hätte ich gern eine gehabt :(
Soll ja richtig gut gelaufen sein die Anlage.
Günther
****
Avatar
Geschlecht: keine Angabe
Alter: 77
Beiträge: 122
Dabei seit: 10 / 2013
Betreff:

FLIP-Ende

 ·
Gepostet: 03.02.2016 - 23:33 Uhr  ·  #3
Hallo Vitis,
danke dass du nachfragst!
Besonders das größere FLIP 500 ist wegen des praktisch geräuschlosen Laufs oft bewundert worden (dank der U-Boot förmigen Flügel) und deshalb dorthin verkauft worden, wo kritische Nachbarn oder nur Schwachwind vorhanden waren.
Leider verlangten die Generatorhersteller plötzlich fast 50% mehr, hauptsächlich wegen der stark gestiegenen Magnetkosten. Dann wurde uns die Montagearbeit im Familienkreis zu viel, ich hatte kaum noch Zeit für Beratungen und Messeteilnahmen. Und die Konkurrenz durch anfangs noch billige Windräder aus China ließ uns schweren Herzens einen Schlussstrich ziehen. Die teuren Patentanmeldekosten für die Münnich-Flügel, die Entwicklungskosten für neue Scheibengenerator-Prototypen und Kosten für neue Flügelformen hatten uns schon ziemlich belastet.
Immerhin hatten wir 6 Jahre lang bei einigen Zulieferern Arbeitsplätze gesichert. Aber die Erfahrung in Materialbeschaffung, Materialauswahl, Montage und die vielen Versuche waren ja nicht umsonst, denn sie helfen uns bei den Tests von neuen Windrädern (inzwischen haben wir 28 getestet). Außerdem kann der extra für die FLIPs entwickelte Netzinverter in größeren Formen für neue Windräder weiter verwendet werden.

Grüße von Günther
Anhänge an diesem Beitrag
Schwachwindflügel für Windradbauer
Dateiname: Dreier Flip Generx.jpg
Dateigröße: 49.67 KB
Titel:
Heruntergeladen: 1725
Schwachwindflügel für Windradbauer

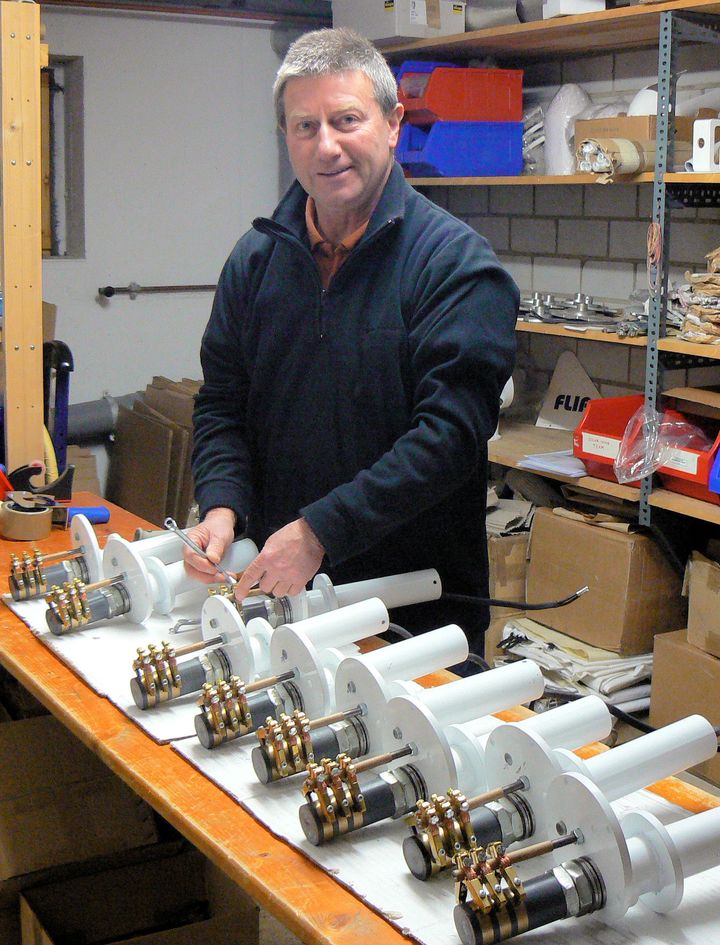

Dateiname: Montage FLIP 2x.jpg
Dateigröße: 145.5 KB
Titel:
Heruntergeladen: 1503
...

Avatar

Betreff:

Re: Schwachwindflügel für Windradbauer

 ·
Gepostet: 23.02.2016 - 19:25 Uhr  ·  #4
Danke für die ausführliche Antwort ... ich kenn das selber recht gut, hab auch letztes Jahr n Startup liquidiert weil es mir einfach zu viel wurde. Auch die Patentiererei und deren Nebenkosten kennen ich zu Genüge.

Ist zwar schade, aber manchmal sollte man auch wissen wenn das Limit erreicht ist und die Reißleine ziehen.
doelle4
Moderator
Avatar
Geschlecht:
Herkunft: Österreich
Alter: 52
Homepage: kopterforum.at
Beiträge: 2350
Dabei seit: 11 / 2006
Betreff:

Re: Schwachwindflügel für Windradbauer

 ·
Gepostet: 03.03.2016 - 00:52 Uhr  ·  #5
Finde ich auch sehr schade das die Flip verschwunden, sie hinterlässt doch eine Lücke Im Kleinwindanlagenbereich die nun offen ist.
Gruß Hans
Günther
****
Avatar
Geschlecht: keine Angabe
Alter: 77
Beiträge: 122
Dabei seit: 10 / 2013
Betreff:

FLIP lebt weiter, wenigstens ein bisschen...

 ·
Gepostet: 03.03.2016 - 01:15 Uhr  ·  #6
Ganz verschwunden ist das beliebte FLIP ja nicht, das von Dieter Münnich entwickelt und von uns in Serie gefertigt wurde. Die Glasfaserflügel lasse ich weiter fertigen. Kunden sind Windradbastler, Schüler für Windradprojekte und Windradbesitzer, die ihre lauten Flügel gegen leise wechseln wollen.

So lebt das alte FLIP wenigstens noch ein bisschen weiter....

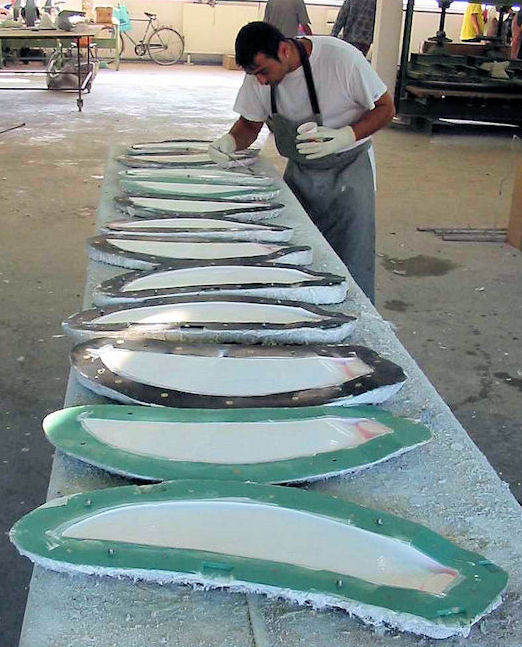

(Hier ein Foto aus der ersten Flügel-Hand- Serienfertigung bei T. Fischer in Rumänien)

Grüße von Günther
Anhänge an diesem Beitrag
Schwachwindflügel für Windradbauer
Dateiname: fluegelfertigx.jpg
Dateigröße: 85.94 KB
Titel:
Heruntergeladen: 1363
windatzel
****
Avatar
Geschlecht: keine Angabe
Alter: 63
Beiträge: 66
Dabei seit: 02 / 2013
Betreff:

kaufen

 ·
Gepostet: 04.03.2016 - 12:55 Uhr  ·  #7
hallo,kann man die kaufen und wo???
danke für eine antwort
Günther
****
Avatar
Geschlecht: keine Angabe
Alter: 77
Beiträge: 122
Dabei seit: 10 / 2013
Betreff:

Re: Schwachwindflügel für Windradbauer

 ·
Gepostet: 05.03.2016 - 14:43 Uhr  ·  #8
Hallo Windatzel,
wenn genügend Interessenten zusammen kommen kann ich wieder eine kleine Serie fertigen lassen, mit Gelcoat auf der Oberfläche und komplett ausgewuchtet.
Ideal für Langsamläufer-Generatoren, bis 200 Watt geeignet, für Schachwindgebiete. Aboslut lautlos, ideal bei empfindlichen Nachbarn. Hier sind die Flügel am FLIP zu sehen und zu hören: https://vimeo.com/38419210

Der Satz kostete € 160.- + Porto (aktuellen Preis müsste ich erfragen, hängt vom GFK-Materialpreis ab).

Grüße von Günther
