Windrad für Technik AG

Hallo,

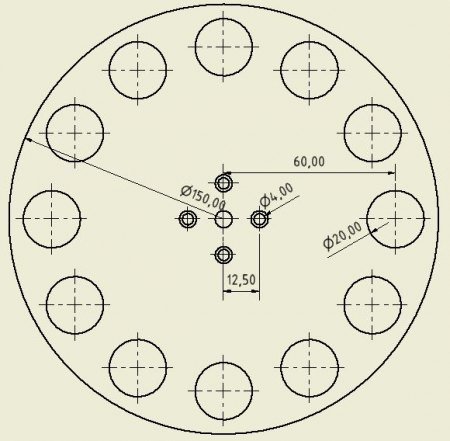

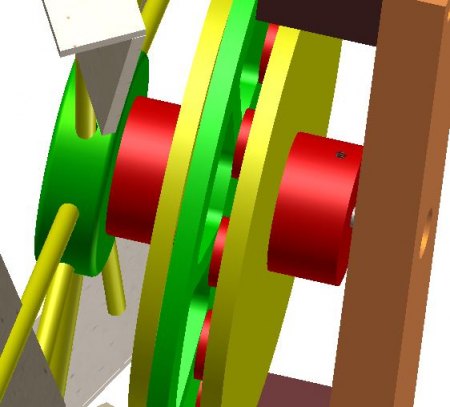

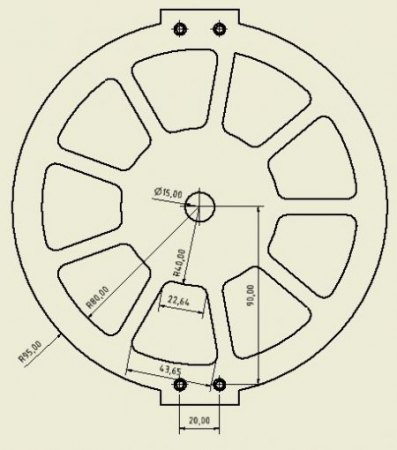

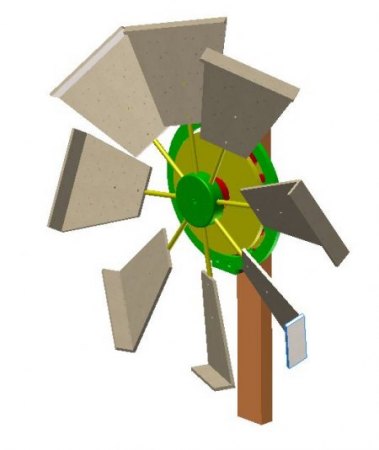

ich betreue in meiner Freizeit die Technik AG am Gymnasium in unserem Ort. Bei der Suche nach neuen Projekten kam das Thema Windrad zur Sprache. Ich hatte vor 4 Jahren schon mal so ein Windrad mit Scheibengenerator gebaut. Damals wurde es für eine Präsentation verwendet und mit einem Ventilator angeblasen. Ich hatte mich damals nicht intensiv mit dem Thema befasst. Was rauskam seht ihr auf den Bildern. Die Spulen waren mit 0,2mm Draht und 200 Windungen gewickelt, die Magnete hatten d20x5mm. Als Baumaterial kam 8mm Buchensperrholz zum Einsatz. So betrieben bekam ich eine Spannung von 15V und konnte gerade eine 12V LED Lampe für die KFZ-Innenbeleuchtung zum Leuchten bringen, aber schon bei der baugleichen Glühbirne reiche die Energie nicht mehr. Den Effekt haben wir bei der Präsentation genutzt um den unterschiedlichen Wirkungsgrad von LED und Glühbirnchen zu zeigen.
Jetzt meine Frage an euch, wenn ihr so meinen Bauplan anschaut was könnte man hier verbessern? Ziel sollt es sein eine Leistung von 5W zu bekommen um z.B. ein Handy laden zu können.

Danke für eure Hilfe
Manni

Die Rotorblätter verdrehen für geringere Steigung macht nur Sinn, wenn die Blattprofile tatsächlich etwas gewölbt sind, gerade belassen - ganz ohne aerodynamischen Effekt - stallen sie eher, vor allem wenn zusätzlich noch elektrische Last anliegt.

Hallo Manni,

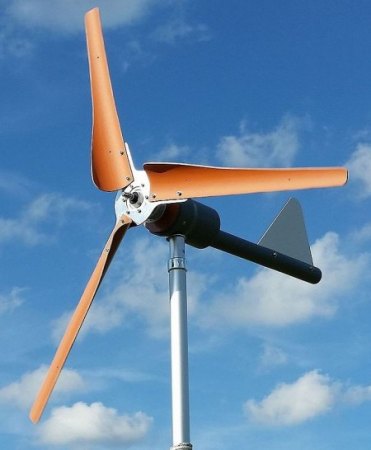

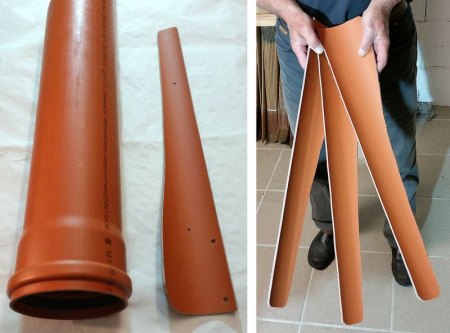

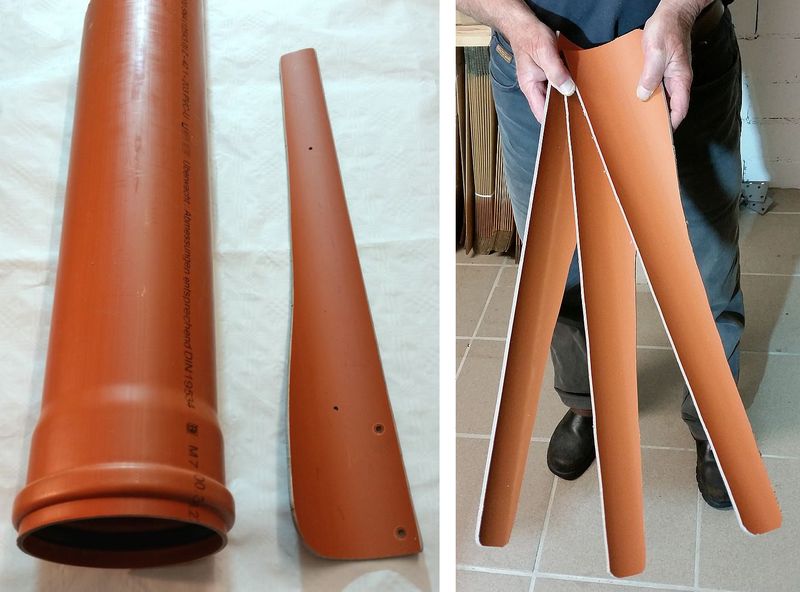

ein vertikales Blattsystem dreht für einen Scheibengenerator zu langsam, da kommst du nicht auf die erforderliche Drehzahl. Deine Blätter sind zu kurz. Probiere es doch mal mit Rohrflügeln aus, die kannst du schmaler oder breiter aussägen. Je nach gewünschter Drehzahl und Starteigenschaft.
Grüße von Günther

Hmmm

Für mich sieht es wie ein normales Windrad aus mit etwa 50 cm Durchmesser, das ist für 5 W ein bischen wenig, bei wenig Wind .
Der Generator kann ewentuell " Umgeschaltet " werden, wenn die Verbindungen zwischen den Spulen zugänglich sind.
Ich würde dann mal 3 parallele Spulen versuchen, da die Spannung ja schon bei 15 V lag.
Die Spulen 1 - 4 - und 7 parallel, dann 2 - 5 - 8 , letzte Phase mit 3 - 6 - 9 .
Durch Drehzahlerhöhung sollte es dann trotzdem reichen.
Dann braucht man keine Neuwicklung.
Das Profil der jetzigen Blätter kann auch durch aufkleben einer Steropurplatte dicker und aerodynamischer gemacht werden.
Auf die Lee-Seite 2 oder 3 cm dickes Stero drauf, und dann wie ein Profil mit grader Unterseite bearbeiten, dann braucht man wenig zu ändern für einen Versuch.
Den Durchmesser besser Richtung 1 m ändern, (Längere Rundstäbe nehmen), und den Winkel runter auf 15 bis 10 °.

Gruß Aloys.

Hallo

Die Magnete MÜßEN auf eine Eisenplatte! was hast Du denn genommen ??

Gruß Aloys.
