Anlauf früher erreichen - mit Frequenzumrichter möglich ?

Hallo zusammen,

manchmal wünscht man sich ja doch schon, das die Windanlage bei 3 m/s anlaufen würde. Gerade wenn der Wind permanent knapp unterhalb des Anlaufens verbleibt, man aber trotzdem Strom produzieren könnte.

Hatte nur Mal überlegt, ob man einen Frequenzumrichter zum Anlaufen des Generators nutzen könnte ? Das ganze sollte dann über einen
Windmesser gesteuert werden. Also erst starten, wenn der Wind im Durchschnitt 3 m/s hat. Da wir ja einen 11kW Generator verbaut haben, müssten wir dann ja auch einen passenden FU haben. Der bräuchte ja nur von 0 - 10 Hz anfahren und sich dann via Schütz zwischen weg schalten.

Wäre so etwas vom Prinzip her möglich ?

VG

André

Hallo Aloys,

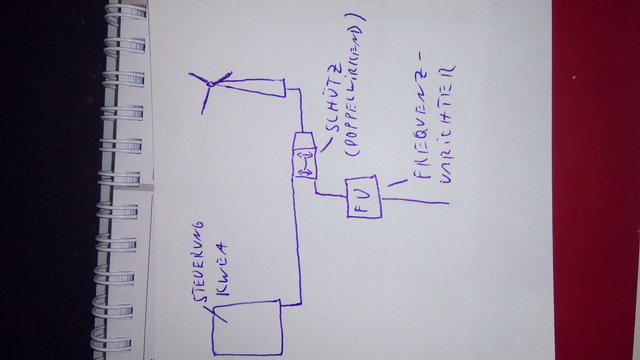

ich habe Mal eine Zeichnung gemacht, wie ich mir das vorstellen könnte.
Das Schütz würde ich definitiv doppelwirkend ausführen, damit der FU keinen Rückstrom vom Generator bekommen kann. Das Schütz könnte man über eine Zeutsteuerung schalten lassen. Dann ist man auch nochmal auf der sicheren Seite.

Dann geht es nur noch um das Signal das den FU sagt, dass er starten soll. Und das ganze ohne SPS, bitte...

Mich wundert ja, dass das Windrad so ungewöhnlich spät anläuft. Wird da ein Getriebe zur Drehzahlerhöhung benutzt? Oder hat der Laderegler nicht die Einstellmöglichkeit für die Zuschaltung der Last (Batterie) erst nach dem Anlaufbeginn? Oder sind irgendwelche Lager verkantet oder der Generator extrem schwergängig?

Zitat strawberry:

"manchmal wünscht man sich ja doch schon, das die Windanlage bei 3 m/s anlaufen würde. Gerade wenn der Wind permanent knapp unterhalb des Anlaufens verbleibt, man aber trotzdem Strom produzieren könnte."

Es gibt keine festgelegte Windgeschwindigkeit, bei der jede Anlage anläuft, wenn eine Anlage das bei 3 m/sec noch nicht tut, dann ist das reichlich spät - ich würde zuerst nach der Ursache dafür suchen.

Gruß Carl

Tach auch,

da ich den gleichen Generator bzw. gleiche Anlage habe wie der TE interessiert mich das Thema auch sehr. Meinen Beobachtungen nach läuft meine bei 3 m/s noch lange nicht an! Tatsächlich so. Zumindest bei ganz vielen Windrichtungen. Denn Hauptwindrichtung ist bei uns die Südwest - West Kante wo dann doch einige Hindernisse davor sind. Mitunter sind nach meinen Beobachtungen gute 4 Meter nötig um das Ganze in Wallung zu bringen. Daher - wenn sie bei der Windgeschwindigkeit laufen würde, dann sind auch einige Watt an Leistung möglich. Aber er muss erstmal "überredet" werden zu laufen. Ebenfalls nach meinen Beobachtungen sind, sagen wir mal wirklich bei konstanten 3 metern immer so zwischen 100 und 300 Watt drin. Dafür könnte sie eigentlich laufen da das komplett in der Grundlast liegt und somit 26 Cent Vergütung pro kwh aufwiegt.

Alleine die Idee von André mit der Steuerung bei Stillstand die Anlage anzufahren und bei 70 Umdrehungen loszulassen sollten eigentlich super leicht zu machen sein. Hier muss aber erst einmal am besten am Boden mit dem Generatortyp ein Test vorgenommen werden, bevor man da jetzt Long Geld ausgibt. Sowas sollte eigentlich seitens des Herstellers leicht machbar sein, das ganze Equipment liegt ihm sicher vor. Gut - wenn er es kategorisch abgelehnt hat, wird er vielleicht seine Gründe haben - man weiß es nicht. Testen auf dem Masten, dafür ist einfach schwierig umsetzbar.

Guten Morgen, allerseits

Ist ja interessant, dass es schon jemand gemacht hat. Warum auch nicht ?
Ich habe gelesen, dass, wenn man per FU startet, der Motornennstrom nicht überschritten wird. Beim direkten starten würde der Wert um das achtfache über dem Nennstrom liegen. Zumal die EVU Direktstarts nur bis 4kW Motorleistung zustimmt.

Also sollte man da noch weiter forschen.

Jetzt die nächste Frage: Sind die Generatoren von
Timohome und mir Asynchrongeneratoren ?

Woran erkenne ich das ? Habe mich mit Generatortechnik noch nicht so beschäftigt.

VG

André

Hi Onno,

dann müsste der FU ja vom Prinzip auf 400V und dem Nennstrom ( den ich jetzt für einen CK 11 Generator im Kopf habe) ausgelegt sein.
Dann bleibt nur noch die Ansteuerung des FU's die Frage. Ich würde das über unseren Windmesser starten. Oder aber für den Anfang halt per Hand.
Nur wie startet der FU? Ich hinderlege die Zeit/Herz Kennlinie. So. Das Schütz lege ich auf FU Betrieb um.
Dann schalte ich den FU ein, der geht in Stand-by und wie geht es dann weiter ? Würde er dann diese Kennlinie abarbeiten, wenn ein Relais als Eingangssignal schließen würde ? Nur so als Beispiel.
Eine SPS werde ich dafür ja nicht brauchen. Oder ?

Viele Grüße

André

Hi Onno,



Ist die FRage, ob das alle ABB's können. Ich hätte sonst eher einen Siemens MicroMaster in die engere Wahl genommen. Wie z.B. diesen hier:

Siemens FU

Aber da hast du vollkommen recht ! Der sollte schon in der Sternschaltung anlaufen können. Da kommen wir ja eh nicht drüber hinaus.
Da sollte man ein Augenmerk drauf haben, wenn man so etwas machen möchte.

Oder diesen hier. Da muss ich allerdings noch etwas lesen:

ABB FU

Der Nennstrom sollte auch ausreichen. Gebraucht wäre mir der aber lieber...

VG

André

Hallo Onno,

das werde ich mal machen. Wäre auch die Frage, wie der FU reagiert, wenn auf einmal das Schütz dran weg fährt und er praktisch im Anlauf nichts mehr zum beschleunigen hat ? Wenn der FU 380 V ausgibt und von 0 - 8 Hz fährt, wäre das vollkommen ausreichend. Wie ich bis jetzt lesen konnte, wird der FU ja anscheinend einfach über ein Relais gestartet. Sprich, potentialfrei.
Das hört sich schonmal gut an .

Jetzt muss ich noch gucken, welche Schaltungen er unterstützt.

der ABB FU benötigt von der Antriebsseite her 62 Watt für Antriebsmotor, wenn ich den FU 800 Watt Generator per 750 Watt Drehstrommotor mit Übersetzung 2:1betreibe.
Dann macht der Antriebsmotor 65 RPM bei 6 Hertz am FU und der Generator dreht bei 125 RPM.

Der Antriebsmotor wird ja durch Wind ersetzt. Also hast Du ein Anlaufmoment zu überbrücken oder schaltest das System eben erst über den Winddruckschalter nach den Anfangsumdrehungen ein.

Wie Auto mit leerer Batterie leicht bergab anschieben.

Gruß Onno
