Es ist ein Schaltregler mit 180W--12V oder 360W--24V. Eingangsspannung darf maximal 120VDC sein.
Dieser Regler arbeitet in PWM, also immer Ausgangwiderstand Quelle = Eingangswiderstand Regler.
Diesen Zustand stellt die Elektronik laufend selber her..
Das Geheimnis liegt darin, dass bei jeder Änderung der Eingangsspannung sich das Tastverhältnis T ändert.
Und zwar Impuls / Impulspause.
Der zugehörige Strom ist für beide gleich, sodass auch beide Leistungen gleich sind. P = I * I * R und auch P = U * U / R
Optimale Leistungsübertragung ist es, aber MPPT wohl nicht. Denn da kommt ja der Innenwiderstand der Quelle zum tragen.
EMK in dem Fall Leerlaufspannung der Quelle Rinnen = Uleer / Ikurz
Denn Eigenverbrauch der Schaltung habe ich klein gehalten durch Widerstände hoch gewählt.
bei 60V--16mA
bei 135V--44mA

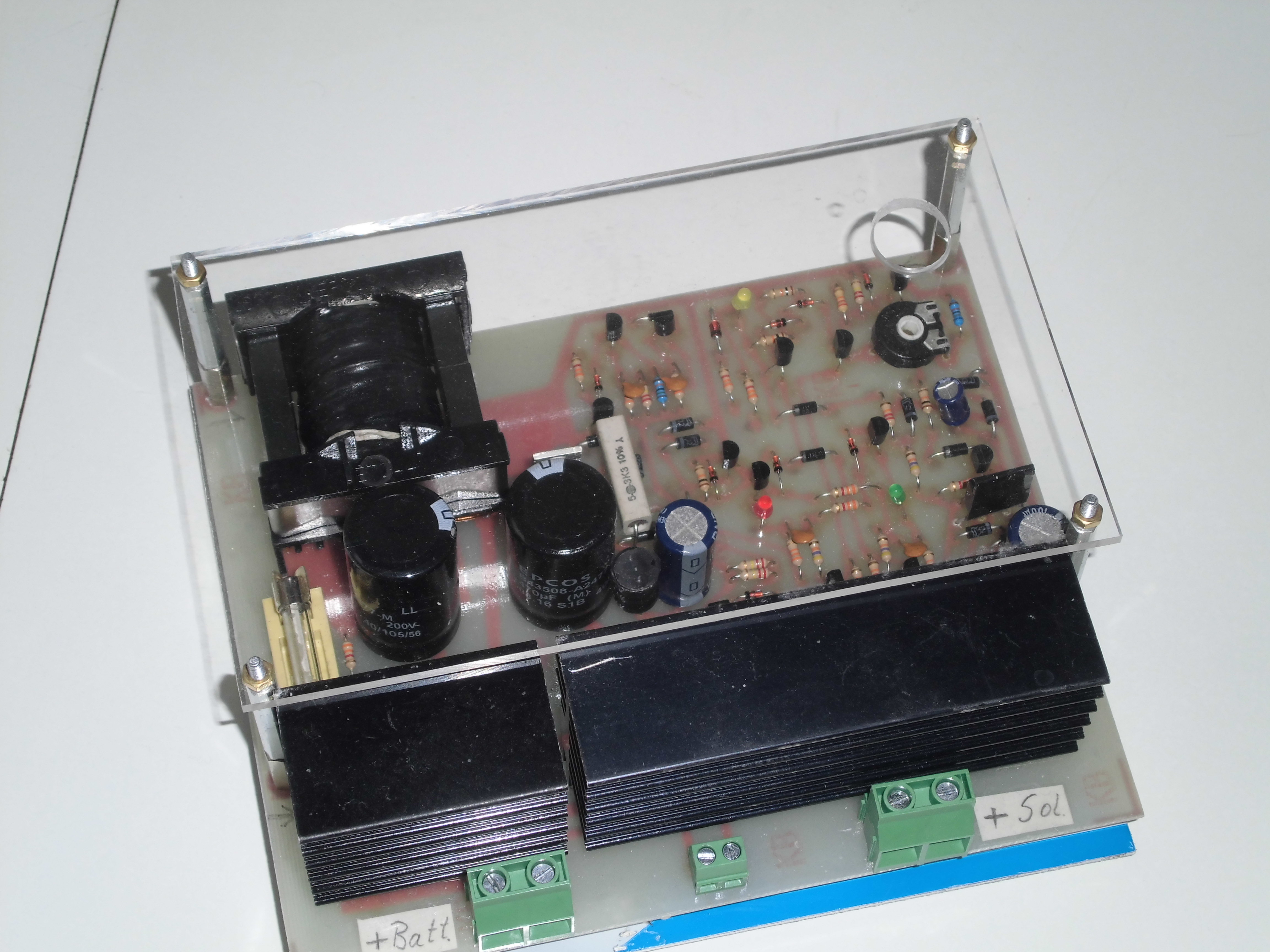

Diese Version des Reglers, mit dem seltsamen Design habe ich 5x gebaut.
Freie Platne mit Plexiglas abgedeckt und einem Loch darin um die Ladeschlussspnnung einzustellen..
Die Schaltung folgt.
mfG
Paul
Dieser Regler arbeitet in PWM, also immer Ausgangwiderstand Quelle = Eingangswiderstand Regler.
Diesen Zustand stellt die Elektronik laufend selber her..
Das Geheimnis liegt darin, dass bei jeder Änderung der Eingangsspannung sich das Tastverhältnis T ändert.
Und zwar Impuls / Impulspause.
Der zugehörige Strom ist für beide gleich, sodass auch beide Leistungen gleich sind. P = I * I * R und auch P = U * U / R
Optimale Leistungsübertragung ist es, aber MPPT wohl nicht. Denn da kommt ja der Innenwiderstand der Quelle zum tragen.
EMK in dem Fall Leerlaufspannung der Quelle Rinnen = Uleer / Ikurz
Denn Eigenverbrauch der Schaltung habe ich klein gehalten durch Widerstände hoch gewählt.
bei 60V--16mA
bei 135V--44mA
Diese Version des Reglers, mit dem seltsamen Design habe ich 5x gebaut.
Freie Platne mit Plexiglas abgedeckt und einem Loch darin um die Ladeschlussspnnung einzustellen..
Die Schaltung folgt.
mfG
Paul
Anhänge an diesem Beitrag
Dateiname: | Regler 3.JPG |
Dateigröße: | 1.58 MB |
Titel: | |
Heruntergeladen: | 540 |
