230V onGrid Kleinwindanlage innerstädtisch bis 10m

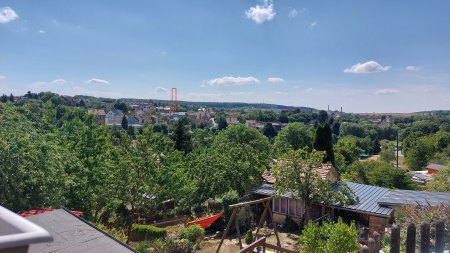

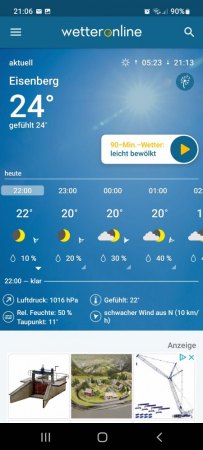

Ich danke euch, war heute wieder im Dienst des Windrades, hatte mal zeitig Feierabend... Leider nahezu kein Wind. Laut Wetteronline 10kmh. Ich bin mit dem eScooter auf den höchsten Berg vor der Stadt gefahren und habe versucht mein Haus mit dem Flatterbandmast abzulichten und zu filmen. Material anbei. Blickrichtung ist nach Westen. Im Bild das Ende der roten Pfeilspitze wäre genau die Rotorhöhe, wenn ich die erlaubten 10m ausreize. Im Video genau mittig sieht man die zwei Flatterbänder. Link zum Video (ohne private Werbung): https://youtu.be/rdYrLD5SpMA

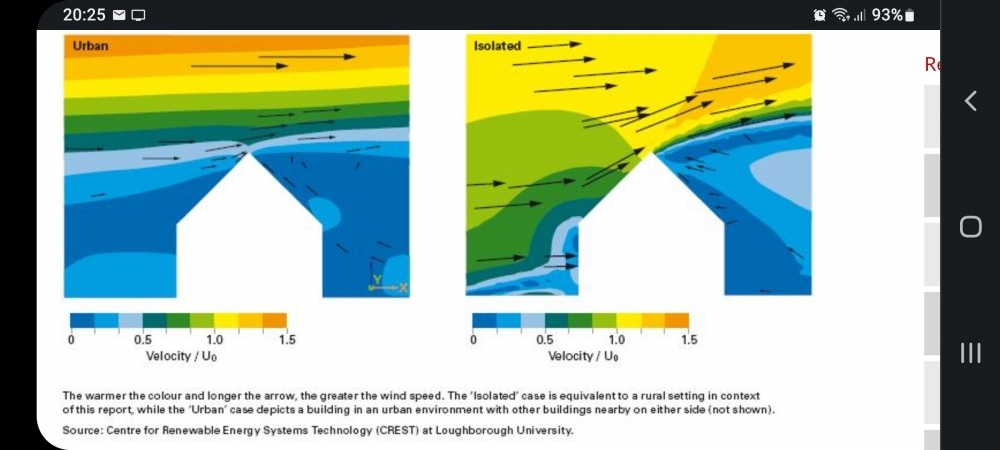

Ich muss zugegeben, ich bin wirklich schön in einer turbulenten Zone. Kann man nicht dran rütteln. 15m Mast und alles wäre super. Vielleicht macht das Bauamt ja mit, wenn ich fertig bin mit spielen und mein Metallbauer total lange Weile hat um mir einen Mast zu basteln... Aber vorerst will ich mal mit der 8-9m Rotor Höhe spielen. Verzinkte Rohre hab ich ja rum liegen. 4m 70mm und 3m 60mm...

Ich werde auf jeden Fall weiter berichten. Hab mich auch mittlerweile damit abgefunden, dass das Windrad oft stehen wird. Die Hoffnung stirbt aber zuletzt, dass die Turbulenzen zumindest bei stärkerem Wind auf meiner Seite sind und ich ab und an doch was generieren kann. Vor allem durch die gute Abstimmung des Wechselrichters zum Windrad können einige Sturmspitzen und auch schon leichte Winde was bringen. Wieviel kWh da nach einem Jahr rum kommen werde ich schreiben. Stay tuned, wie es so schön auf Youtube heißt.

Für alle späteren Nachleser, die vielleicht ähnliches vorhaben, ich hatte heute auch nochmal SMS Kontakt zum Solarinvert WR Mensch. Ja SMS schreiben und beantworten machen manche noch auf dieser Welt. Jedenfalls hat er mir die Frage nach der Anzahl der Rotorblätter bei genanntem Ista Breeze I-2000 Windrad in deren Windkanal erzählt. Die Kennlinie und Sturmsicherung wurde für 3 Standard Flügel erstellt. Nichts mit Aufpreis-Carbon oder 5 Flügel. Er meinte weiterhin, dass die Aufpreis Carbonflügel nur die Farbe sind, aber gleiches Material. Ich werde also das Ista I-2000 mit 3 Flügeln in weiß bestellen. Aktueller Preis 589€ incl. kostenlosem Versand.

Zum Solarinvert WR habe ich auf dessen Hompage (nicht im Shop) noch weitere Daten gefunden, u.a. oben rechts unter Solarinvert.de bei download: https://www.solarinvert.de/downloads Auch stehen dort weitere Infos zum Trafo. Es handelt sich um einen Niederfrequenz Ringkerntransformator, der wohl effizienter und sicherer ist als ein Hochfrequenz. Kenn mich mit der Technik null aus, so steht es aber auf deren Homepage. Auch steht dort, das eben durch die passende Kennlinie schon eine echte on grid Einspeisung auch bei schwachen Winden statt findet.

Bilder zur Hauptwindrichtung und die Überprüfung der Daten beim Windatlas reiche ich die Tage noch nach.

Edit: @Che (ich weiß nicht wie der Link zum Namen hier geht) es ist ein Trugschluss bei der Ista, dass die Heli 2.0 besser anläuft. Siehe dem YouTube Video, was ich zuvor verlinkt habe. Die Heli sind nicht nur wesentlich teurer, sondern auch richtig schlecht dort im Vergleich zur I-1500. Woran das liegt, weiß ich aber nicht. Auf Youtube wurden später die Flügel bei der Heli gewechselt, ab da ging sie richtig ab, war aber auch richtig laut dann.

Hi, wieder Samstag wieder Youtube (incl. Kommentare) Zeit. Dank dem verlinktem Channel aus Beitrag 2 bin ich jetzt halber IstaBreeze Spezialist. Ist dort halt alles auf englisch und ich will von euch hier nur mal folgendes wissen, ob ich das richtig verstanden habe. Es geht um den Vergleich der IstaBreeze Windräder I-1500, I-2000, Heli 2.0 mit Standard Flügeln und mit den größeren und deutsch designten Retrofit Flügeln vom Heli 4.0.

Flügel kann man bei IstaBreeze im Shop nachkaufen, andere Ersatzteile übrigens auch. Alles untereinander passend, aber eben nicht immer sinnvoll wie ich wohl hoffentlich richtig verstanden habe. Dazu meine Frage gleich. Voraus ging übrigens mein Chat mit IstaBreeze um zuvor noch den Unterschied Carbon vs Standard Flügel zu erfahren. Carbon sind leichter und verbiegen sich weniger. Also doch nicht nur die Farbe. Im Chat bekommt man auch noch einen 5% Gutschein für den Shop, wenn man danach fragt, das nur mal als Hinweis, da springen die Carbonflügel dann kostenlos raus, falls die denn wirklich anderes Material sind.

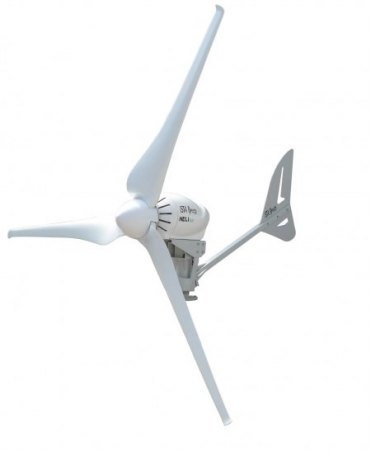

Normalerweise haben bei IstaBreeze alle 2,25m Windräder bis auf das Heli 4, was ja 3m ist, die gleichen Flügel, egal ob man 3 oder 5 bestellt, es sind immer die gleichen und können untereinander getauscht werden. Auf Youtube der Onkel hat an seinem Heli 2.0 am Ende aber Retrofit Flügel vom Heli 4.0 montiert und dadurch fast die doppelte Leistung und einen viel früheren Anlauf erreicht. Jetzt kam dort die Frage auf, warum man dann diese wesentlich besseren Flügel nicht einfach auch an die günstigeren I-2000/I-1500 schraubt. Der Youtuber meint darauf, dass die Heli Generatoren ihre 75% peak Leistung bei 400rpm (600rpm peak laut Website) haben. Hingegen die I-2000/I-1500 bei 1200rpm (keine Angabe auf der Website)! Und er wöllte auf keinen Fall die größeren Retrofit mit 1200rpm laufen lassen.

Hier meine Frage, kann das sein, dass sich die Generatoren so stark unterscheiden? Technische Daten bei Ista zu bekommen ist leider sehr schwierig. Wenn ich mir erstmal das I-2000 zum spielen hole, habe ich dann bei kräftigem Wind wirklich 1000+ rpm auf dem Dach? Mein geplanter WR von Solarinvert geht ja erst bei 1600W in die Bremse. Das hält der I-2000 Generator anscheinend windkanalerprobt aus. Aber sind diese rpm in diesem Fall dann auch wirklich noch normal und sicher mit 2,2m Rotor? Das muss doch unendlich laut dann sein? Was meint ihr??

Prinzipiell wäre wohl der absolute Gau das Heli 2.0 für 1600Euro und Retrofit Flügel vom 4.0 dazu, was sonst 4000Eu kostet. Leider sind die Retrofit Flügel vom 4.0 noch nicht einzeln auf der Website und ich weiß auch nicht, woher sie der Youtuber hat.

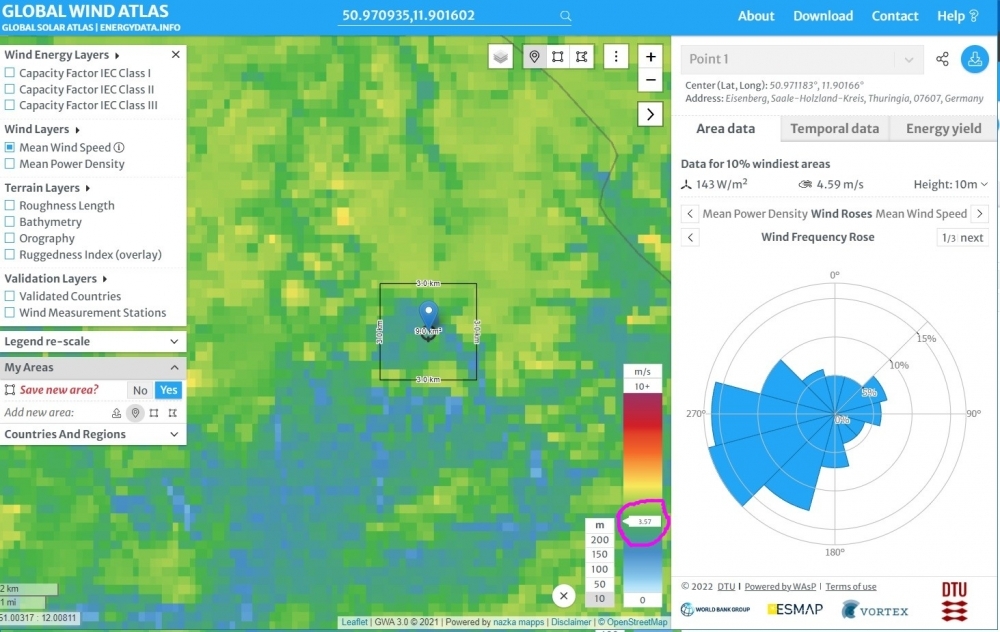

Ich habe übrigens mein Windatlas Bild geprüft. Das stimmt so mit den 4,6m/s bei uns. Die Hauptwindrichtungen dazu hab ich auch noch angehangen. Sorry für die vielen Fragen und langen Texte immer, aber ich steige immer tiefer ein. Hab auch schon geopolos.de komplett gelesen.

Edit: Noch eine Frage, die mir auf der Seele brennt, auf geopolis wird kurz der Blitzschutz angerissen. Ich hätte für den Mast einen extra Staberder 3m tief geschlagen. Dort steht es wäre sinnvoll diesen Erder auch mit dem Ringerder vom Hausnetz zu verbinden, in den der Generator einspeist. Das würde den Generator besser schützen und nicht zwangsweise den Blitz ins Haus holen. Stimmt das so? Sonst hätte ich den Staberder nämlich getrennt gelassen.

Danke, aber wie kommst du auf 3,57? Bei mir kommt 4,6 raus? Bei uns sind ringsum übrigens nur große Windräder, natürlich viel höher, aber alles voll. Edit: Verstehe, ihr geht mit der Maus genau auf den Standort. Naja da siehts aber auch für 90% von Deutschland mau aus. Zum Glück gehts mir aber nicht um die Rentabilität.

Das I-2000 48V passt genau zum 2000-48V von Solarinvert. Das hat mir der Techniker dort so bestätigt. Und so soll ich bestellen. Mit 3 Standard Blättern. Dafür kann er mir die passende Windkanal Kennline vorab aufspielen.

Das Thema mit der Batterieladung ist ja dadurch für mich gestorben. Brauch ich mich nicht mit zu befassen. Mir ging es nur um den direkten Vergleich mehrerer IstaBreeze Varianten und das hat der Youtuber dort ganz gut gemacht. Hier seine Playlist zum I-2000: https://www.youtube.com/playli…bu3mOgaO7r vielleicht für andere noch interessant.

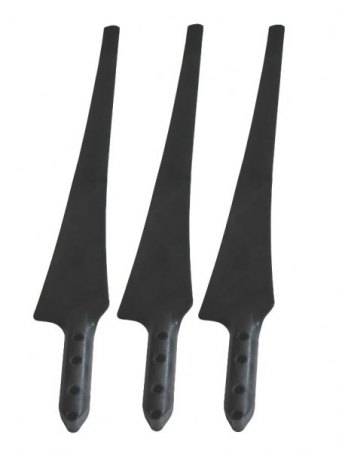

Das Thema mit den Blättern bei Istabreeze wollte ich auch nur mal kurz erleuchten für andere. 3 oder 5 ist halt gleiche Form, leider. Also immer erstmal die 3er Version bestellen, dafür sind sie wohl ursprünglich ausgelegt.

Das mit den Farben hab ich wirklich nicht so eng gesehen, weil im Verhältnis zur Hausgröße ist es nur 2-3m höher bis gelb. Und ich will ja 3m über First kommen. Die großen Hauser ringsum werden weiter unter den Tisch gekehrt, das stimmt Spielerei oder nicht, ich werde es testen und berichten.

Weshalb ich eigentlich schrieb ist die Lautstärke bei höheren Umdrehungen mit den Standardblättern. Ihr kennt euch doch aus. Rein von der Optik und den genannten rpm, kann das ertragbar bleiben? Auch für die Nachbarn? Sind 1000rpm bei 2,2m noch eine normale Zahl?

"Weshalb ich eigentlich schrieb ist die Lautstärke bei höheren Umdrehungen mit den Standardblättern. Ihr kennt euch doch aus. Rein von der Optik und den genannten rpm, kann das ertragbar bleiben? Auch für die Nachbarn? Sind 1000rpm bei 2,2m noch eine normale Zahl?"

Nein , niemals, das wird extrem laut.
warum merkt das keiner hier.?
Wir hatten das am 2 Flügler 2003.. ..Erbarmen.. Hubschrauber im Landeanflug ..Auch die gepriesenen 5 Blatt WKA zischen , es sei denn , diese sind blitzschnell genau passend geregelt.. Dann erst , nach Mecker von den Nachbarn, und zwar mit Recht, kamen wir auf bessere Lösungen !

ist tatsächlich genauso hier passiert .

Cerco

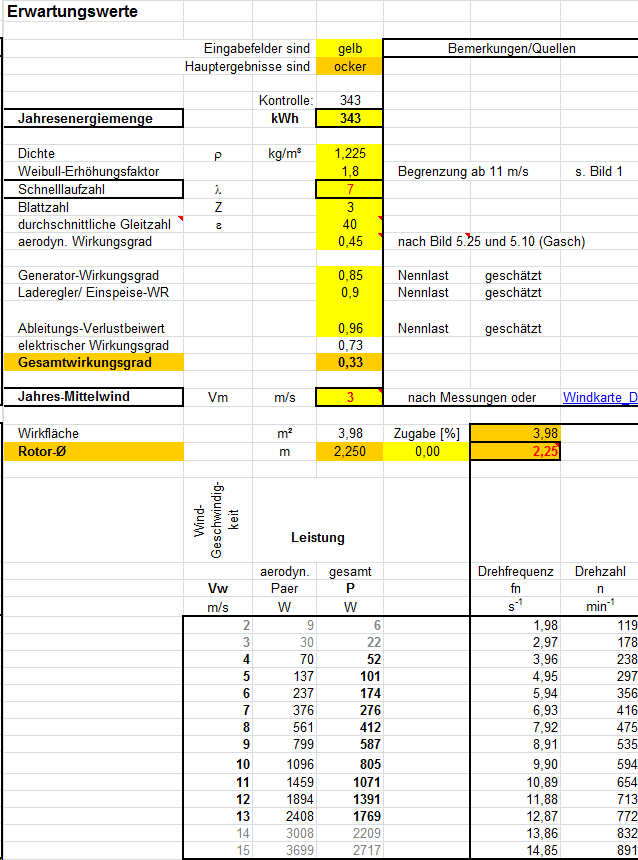

Hier mal noch ein Beispiel, wenn nur 3 m/s Jahresmittelwind, und TSR 7:


Ist sogar eher wahrscheinlich. Zudem musst Du mit Eigenverbrauch (von der Windenergie, nicht aus dem Netz) von sicher 50 kWh im Jahr rechnen. Die WindInvert sind mit 7W angegeben. Bei Messungen an einem 800/36 wurde der aber erst munter, als er bei 24V DC sich 0,75A gegönnt hat. Das sind nach Adam Riese 18W!

@ cerco:
"Wir hatten das am 2 Flügler 2003.. ..Erbarmen.. Hubschrauber im Landeanflug ..Auch die gepriesenen 5 Blatt WKA zischen , es sei denn , diese sind blitzschnell genau passend geregelt."
Wieso wird hier der 2-Flügler als Referenz heran gezogen, der erwartungsgemäß lauter sein wird,
als auch der 5-blättrige?
Wenn es doch hier um den 3-Blättrigen geht?
Da ist es doch wohl besser, bei Solarinvert mal nach zu fragen. denn die hatten den im Windkanal.

@ Eisol: Woher kommen die 1000 u/min?
Zudem ist zu bemerken, dass kurz vor der Kurzschluss-Abregelung auch die Umgebungsgeräusche vom Wind sehr stark sind.

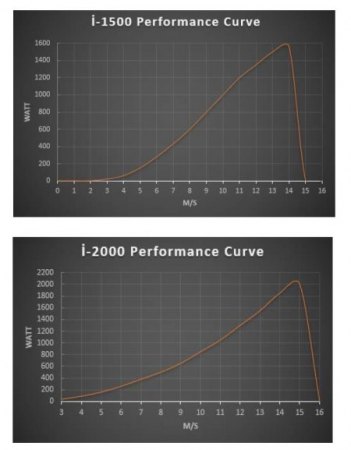

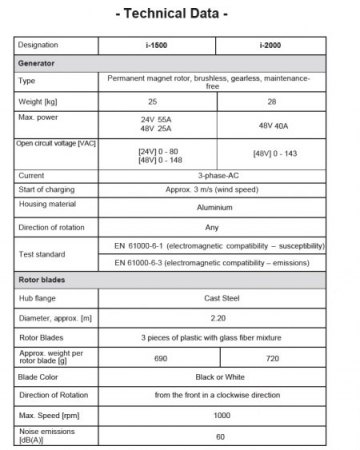

Und da sage einer, es gibt keine Daten von ISTA.... Aber wohl fast so kompliziert zu schürfen wie Bitcoins?....

Man sieht bei den Usern die größere Affinität zu bildlichen Darstellungen. Das was alles enthält, das PDF, wurde bisher nur 1x geladen, wahrscheinlich von mir.

Bei manche Angaben muss man wissen, wie sie es gemeint haben könnten.
Die Kurven sind sicher bei optimaler ohmscher Belastung. Wenn eine Batterie regelrecht "dran klebt", sind die erzielbaren Leistungen gringer.

TSR gibt kein Hersteller an. Daher kann es am Ende schon 8 sein.
Dann gibt es ja auch noch Leerlaufdrehzahlen (möglichst zu vermeiden), die ca. doppelt so hoch wie die Nenndrehzahlen sind.

Wenn Du noch 1/2 Jahr Geduld hast, dann befestige doch mal an der Mastspitze eine Wetterstation Bresser 3 in 1 !
Haben in der Beschreibung schon den Hinweis: "Es lassen sich auch Durchschnittswerte sowie Höchstwerte je Stunde, Tag, Monat oder Jahr anzeigen." Und mit 49 EUR kann man nichts falsch machen.
Hat cerco mal hier veröffentlicht.

Gibt auch teurere, mit Farbdisplay. Aber nicht alle können Jahresmittelwind!

Der Zeitpunkt ist günstig, denn aus meiner Sicht spiegeln sich die Windverhältnisse vom 1. Halbjahr in Etwa im zweiten.
Kurzzuordnungen von 1/4 Jahr auf das Ganze könnte hier im Forum höchstens Uwe Der war mal Standortserkunder für Groß-WEA, schreibt aber nicht mehr, wohl aus gesundheitlichen Gründen. Aber wer weiß, vielleicht täte es Ihm gut? Kontakt auch über Menelaos möglich.
Aber ob nun 1/4 oder 1/2 Jahr, macht den Kohl auch nicht fett. Vielleicht hast Du noch etwas Geduld?

Übrigens: Es gibt gute und schlechte Windjahre. Unterschied im Ertrag wohl bis knapp 10%.

Mit so einer Wettersation kannst Du auch den momentanen Wind am Ort ablesen. Aber nur den Istwert alle z.B. 2 Minuten.
Der wird gespeichert und angezeigt bis zum nächsten Refresh. Grund: Spart Batterieleistung.

Handwindmesser kosten z.B. bei Conrad um 30 EUR. Nützen Dir aber nicht viel, da Messung in Handhöhe.

also bitte mal aufschlüsseln was macht eine 1 kW Windtzurbine im Vergeich zu einer 1 kW PV


Reale Daten bitte und keine Rechner Simulationen und endlose Texte

Aber bitte eben nicht in der Stadt, das sollte klar sein

Hi, ich bin zuerst mal ehrlich, habe heute bestellt. Ihr dürft gespannt sein...

Hatte zuvor auf der Stadt angerufen, wo meine Genehmigung bleibt, der gute Mann ist jetzt erstmal 3 Wochen im Urlaub. Läuft am Ende wohl wieder auf eine verfristete Genehmigung hinaus. Also was solls. Kostet ja nicht die Welt. Windrad IstaBreeze i-2000 mit 3 Karbon Flügeln 2,25m Durchmesser incl. 5% Gutschein und Versand aus Bulgarien: 597,15€. Wechselrichter Solarinvert 2000W 48V incl. USB Kabel zum Logging, Versand und aufspielen der Windkanal Kennlinie: 1688,50€. Lieferzeit 2 Wochen. Macht zusammen: 2285,65€. Klick klick, fertig

Klar, die Wetterstation von @Che für 49€ hätte mir vorab Daten liefern können. Aber was solls, ich messe dann einfach Echtzeit Erträge, brauch ich nicht weiter rum rätseln und studieren. Mein Kind soll in 5m Entfernung im Haus direkt daneben im Kinderzimmer schlafen, wenn es das macht sind mir die Nachbarn egal, wenn nicht, gibt es (halbwegs anschauliche Erträge vorausgesetzt) ein anderes Windrad.

Somit bin ich jetzt einen Schritt weiter und an der Pfosten, Wandhalter und Blitzschutzplanung. Da bei mir ja zwei Pfosten da liegen, 4m 70mm und 3m 60mm werde ich die ganze Sache nicht nur kippbar, sondern auch Höhenverstellbar "basteln" lassen. Der 60er passt gut in den 70er rein. Da sollen (in meiner Welt) außen Muttern aufgeschweißt werden (Rücksprache mit dem Metallbauer folgt noch), die den 60er per Schraube einfach festklemmen, zentrieren, ausrichten und in der Höhe variieren können?! Dann kann ich am Ende mal ein paar verschiedene Rotorhöhen von 8-10m testen. Wer kommt schon nach messen...

Bilder folgen dann natürlich!

Blitzschutz wird wie gesagt ein neuer Staberder geschlagen, meine große Hilti freut sich schon, ist nicht der erste Stab. Der Pool hat sogar 4,5m Erde bekommen... Die gehen rein wie Butter mit dem richtigen Werkzeug. 3m werde ich machen und das dickste Kabel was ich besorgen kann kommt dann an den Mast. Rücksprache mit einer Blitzschutzfirma halte ich aber noch. Kenn eine

Zur ganzen Befestigung des Spaßes am Giebel meiner Garage werde ich wohl komplett durch die Wand bohren und Gewindestangen nehmen. Bin mir nicht so sicher ob Dübel das sonst halten in der 24er Porotonstein-Wand. Ich hoffe doch, die Wand reißt nicht. Dicke Metallplatten kommen wohl von innen zusätzlich dran.

Was mir jetzt nur noch fehlt wäre eine Plug n Play Schallentkopplung. Klar die Gummis kosten nur paar Euro. Aber so ein fertiger Flansch für 40kg wäre auch nicht schlecht. Ich suche noch... Die Ista i-2000 hat oben übrigens einen bescheidenen 37mm Bolzen, der im Pfosten fixiert werden muss. Das werde ich mit Hülsen bauen lassen, für eine wirklich gute Zentrierung. Bringt mir ja nichts, wenn der Pfosten 100% lotrecht ist, aber oben an der Aufnahme alles krumm und schief.

Wie ich das Ista vor Inbetriebnahme auswuchten und auspendeln kann habe ich mir auch schon angeschaut. Vielleicht bekomme ich den ganzen Spaß sogar auf meine Reifenwuchtmaschine montiert, dann wäre es ganz genau.

Ich werde weiter berichten und bin immer für alles offen von euch! Vielen Dank an alle!

Danke Aloys, wird gemacht! Ich werde mich die nächsten 2 Wochen ausgiebig mit dem Pfosten beschäftigen.
