Brückengleichrichter Paralel an einen Generator betreiben

Wenn Du meinst: den Brückengleichrichter direkt an die 3 Phasen mit Wechselstrom hinter einem Generator anschliessen dann ja, dafür ist ein 3 Phasen Gleichrichter nötig.

Dynamos, z.B. Nabendynamos von Fahrrädern haben nur 2 Phasen so dass dort ein normaler Brückengleichrichter mit 2 Eingängen und 2 Ausgängen passt.

Die Frage parallel: Also linear z.B. wie sollte das denn gehen? Echt?

OK, dass ein Gleichrichter Wechselstrom in Gleichstrom z.B. zum Laden eines Akkus umwandelt weißt Du wohl schon, das einzige worauf Du achten mußt die mit Plus und Minuszeichen gekennzeineten Anschlüsse am Brückengleichrichter richtig herum anzu schliessen, also nicht an den Kabeln die aus dem Motor oder Generator herauskommen sondern am Akku oder was Du sonst mit Gleichstrom versorgen willst.

Natürlich muss der Brückengleichrichter zur erzeugten Stromstärke der Erzeugermaschine passen. Das ist bei den Brückengleichrichtern in A (Ampere) angegeben und wenn Du weißt wieviel Watt die Maschine erzeugt und mit welcher Nennspannung (Volt) sie arbeitet dann bekommst Du heraus wieviel Ampere Dein Brückengleichrichter damit vertragen können muss.

z.B. bei einem Generator bei dem 12 V und 3 Watt Nennleistung auf dem Typenschild stehen schaust Du wieviel mal passt 3 in 12 - also 4 mal. Dann ist 3 ein vierter Teil von 12 oder 0,4 vom Ganzen. Ganz ist die Zahl 12

Damit musst Du nun die Volt 12 malnehmen denn Volt und Ampere ist immer Watt als Leistungsbeschreibung. Volt ist Spannung, Ampere ist Stromstärke. Volt mal Ampere ergibt die Wattzahl.

12 x 0,4 ist also die 3 Watt Nennleistung des Generators und stimmt alles ! Also brauchst Du da einen Brückengleichrichter mit 0,4 A. Hoffentlich einfach genug erklärt?

Ok, dass ist jetzt kein wissenschaftlicher Vortrag, wir haben hier Ingenieure und Mathematiker im Forum denen bereits die Haare zu Berge stehen - ich fürchte ja Dir auch weil das auch in solchem "einfachen" Erklärungsversuch immer noch einiges Konzentrationsvermögen erfordert.

Zitat: "Warum will einer Brückengleichrichter parallel schalten? Also Drehstromseite parallel, und Gleichstromseite parallel."

Ja wenn Feldi das so gemeint hat dass er mehrere Brückengleichrichter parallel schalten will ?

Das er das tun möchte um mehr Stromstärke gleichzurichten wäre mir so ohne weiteres nicht eingefallen, ist ja wohl auch eher etwas ungewöhnlich.

Streng genommen ist das so, und bliebe Rumgebastel.
Aktive Gleichrichter bei seinem kleinen Darrieus? Der mit den Originalblättern nicht mal viel bringen wird. Man soll die Kirche im Dorf lassen.

Ist ja auch nun nicht so eine grosses Invest , mit Kühlkörper für ca 10 Euro für einen 50 A Brückengleichrichter

ich hab`s ja so ein bisschen mit der Korrektheit der deutschen Sprache - egal ob es Tech Speech oder Literarisch korrekt sein soll und möchte Euch untertänigst oder ganz einfach und zutreffend nur respektvoll darauf aufmerksam machen dass 2 Brückengleichrichter die gemeinsam mit ihren Wechselstrom Phasen - Anschlüssen den Strom in gewünschter Richtung durchlassen und so
als Gleichstrom herausführen in aller keinster Weise korrekt als Parallel verschaltet genannt werden dürfen!!!

Die richtige Bezeichnung wäre in diesem Fall dass sie miteinander gekoppelt sind.. Nicht Parallel sondern nebeneinander.

Es ist dann keine Parallelschaltung, ich lasse mich dafür kreuzigen! Und Ihr wisst genau von mir dass mir Rechtschreibfehler kein Hindernis bedeuten um jedermanns Beitrag hier ins Deutsche zu übersetzen und dann korrekt ohne jede Vermahnung zu antworten..

Wichtig ist immer nur der Inhalt. Bei uns jedenfalls.

Ist mir so nicht bekannt

Aber wer sich in die Hose macht bezüglich der Kühlung eines bridge rectifiers , findet bestimmt einen Zylinder einer Motorsäge oder von einem Mofa auf dem Schrottplatz ....

Ausserdem Kann der ja auch aussen entweder auf der Turbine oder an einem anderen kühlen Ort instaliert werden , muss ja nicht genau neben den Heitzwiderständen sein !

Mit der parallel Idee komm ich immer noch nicht klar ,was bzw welcher Hintergrund die Frage hat ! Wie gesagt ein 100 A bridge rectifier 3 phace AC to DC kostet mit Kühlrippen ca 10 Euro , und wird wohl eher schwer werden eine 12 Volt Turbine zu finden die da mal an die 1200 Watt kommt , ( kenn eher keine) , bzw eine 24 Turbine die diese 100 A schaft also dann ca 2400 watt

Ja eben.
Ich gebe diesen kleinen Rippchen bei freier Konvektion, also ohne Gebläse-Luftstrom 6, eventuell 8A, max 10.
Mag für den kleien Darrieus vielleicht reichen.

Außerdem haben die Flachsteckkontakte Überbreite, also nicht 5 sondern 8 mm Breite, da ja für Hochstrom.
Gibt aber auch dafür entsprechende Steckhülsen.

Ich nehme immer noch sowas "Altmodisches" mit den Maßen 100x100x40,
und kann, wenn die Kühlrrippen senkrecht stehen, bis ca. 25A sicher abdecken.

Mit dem Wärmewiderstand, hier 1 K/W, lässt sich das sogar sehr einfach berechnen. Pro W Verlustleistung 1 K (1°C) Temperaturanstieg.

Da Reichelt derzeit Keine Drwehstrombrücken über 25A hat, bin ich auf solche von Amazon ausgewichen.

Haben auch die breiten Flachsteckfahnen.

50A Typ deswegen gewählt, weil die SUN-WR bei Überspannung auf der Gleichstromseite kurz schließen.

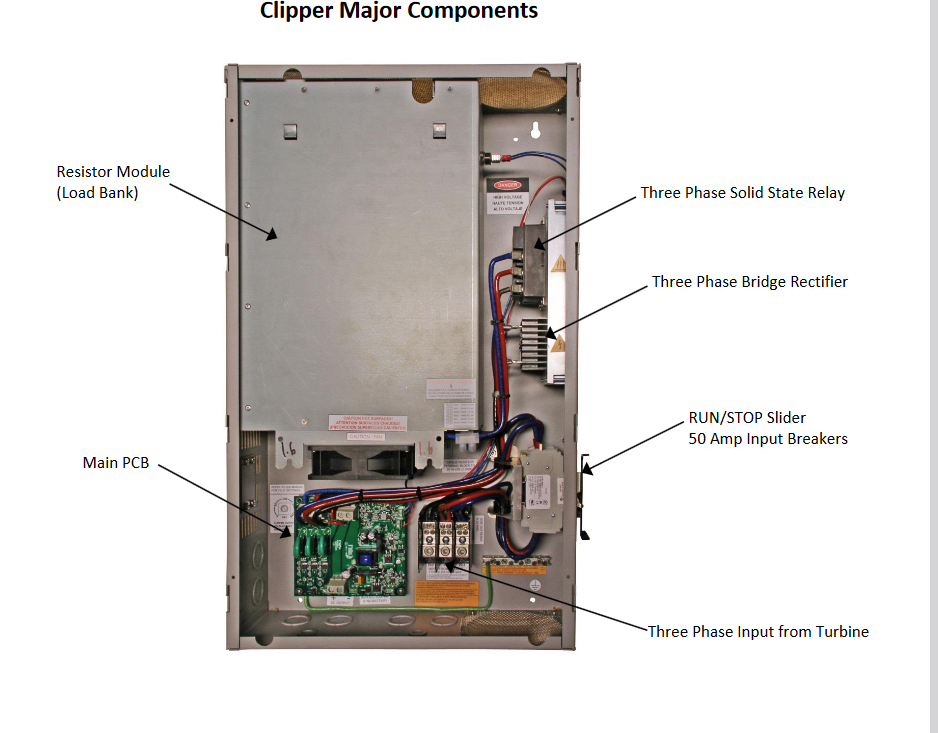

Beim Midnite clipper der sich um den Sicheren Betrieb einer Windkraftanlage bis ca 5 kW kümmert , angeschlossen an deren MPPT Laderegler oder anderen , sehe ich auch nur eine passive Kühlung des Brückengleichrichters ..., in diesem Fall hängt auch noch ein "Solid state Relais" an dem passiven Kühlkörper mit dran , der einzige Ventilator ist für die Heitzwiderstände gedacht

.... Ich mein ja nur , beim Aufbau einer Anlage gibts schon einiges zzu beachten

Ok alles klar

lg kalle

Also , irgendwie versteh ich nun nicht ganz was wir hier genau besprechen , anzunehmen ist das der Generator im Gespräch von Feldi wohl 3 phace AC ist , wie Feldi ja in anderen Posts beschrieben hat geht es ja um sowas mit 3 Phasen AC Generator

https://www.fruugo.de/fltxny-p…anguage=en





Ich seh da wirklich nur einen 3 Phasen Brückengleichrichter um auf Gleichspannung zu kommen , aber gut muss wohl Feldi nochmal etwas dazu sagen ....
