Windwand

Hallo,

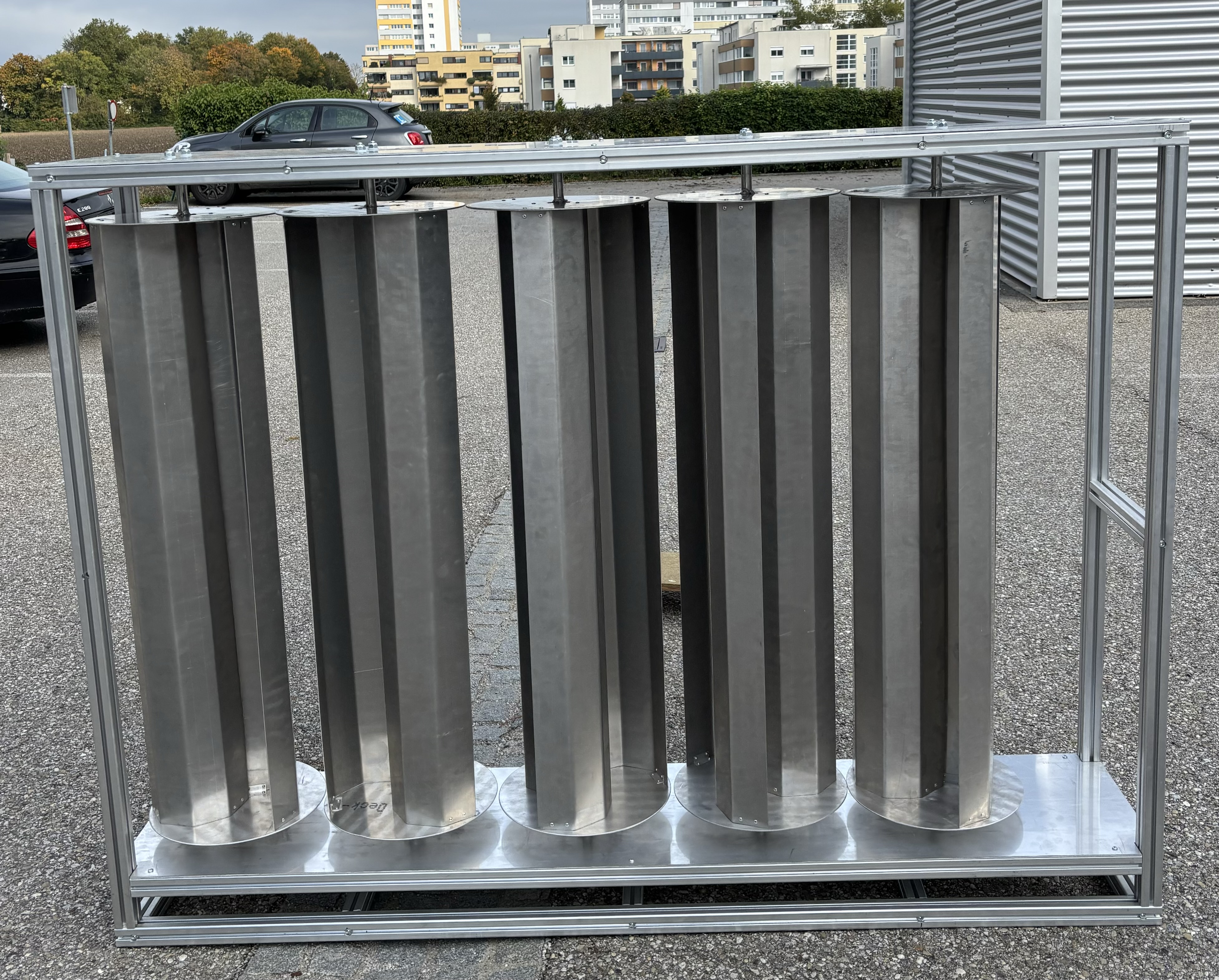

Ich habe mit meinem Teampartner die Diplomarbeit Windwand. 5 stehende Rotoren (1,3m hoch) welche über einen Kettenantrieb und dann einen Generator ins Netz speisen sollen.

Wir wollen maximal 800W einspeisen damit es ein kleines ‚, Balkonkraftwerk‘‘ ist.

Wir sind schon länger auf der Suche nach einem Generator und unser niedriges Budget macht uns zusätzlich zu schaffen( 200€).

Würde mich freuen wenn mir jemand helfen könnte.
Lg

Was der Karl über den "Standort" Balkon gesagt hat, ist ganz richtig.
Aber so groß sind die Verluste bei Kettentrieben nicht, als dass man sie nicht einsetzen kann.
Irgendwas muss man ja nehmen.

---

Sonst eben die üblichen Illusionen.

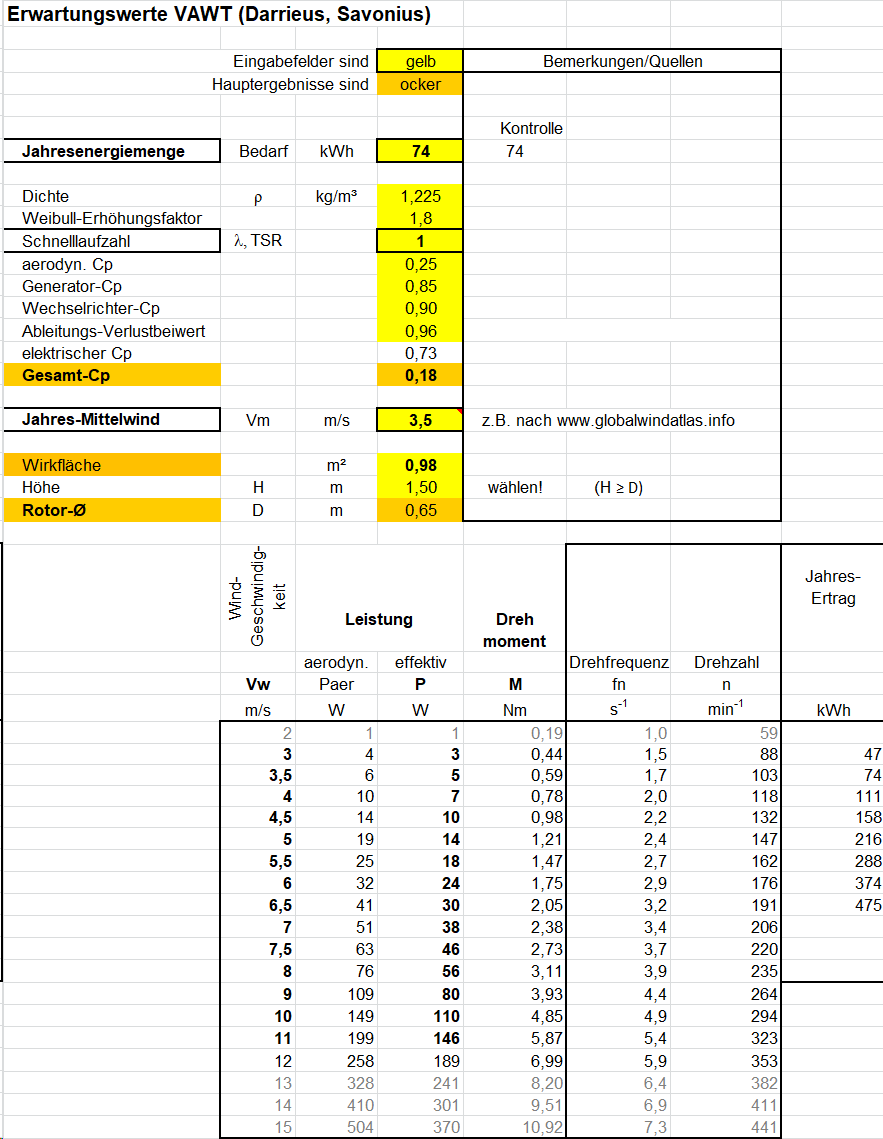

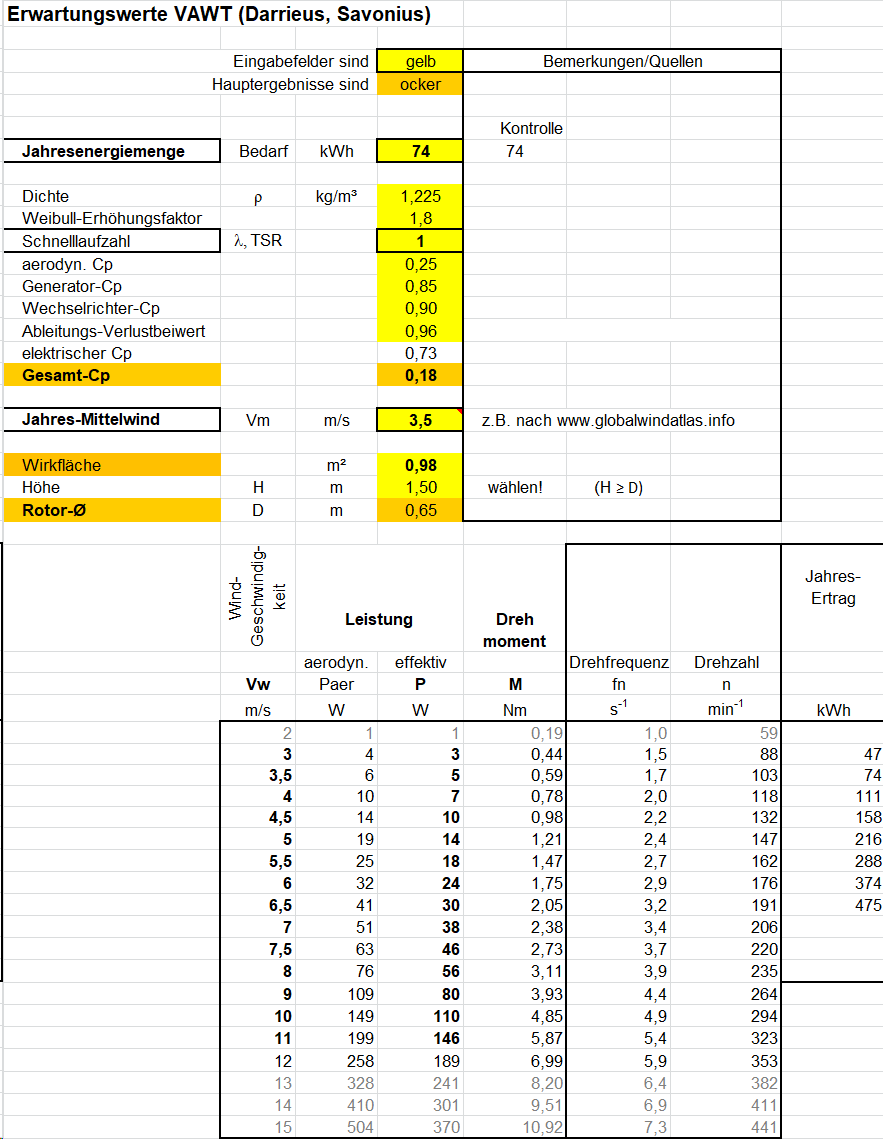

Ich denke mal, Gesamtwirkfläche etwa 1 m²? Dann bei 11 m/s aerodynamisch um 200W, s. Anhang für einen, den Chinesen als 2000W Gerät anpreisen.
In wieweit über 12 m/s von der energetischen Wahrscheinlichkeit eine Rolle spielen, dazu Bild 20 und 21 in http://geopolos.de/Entwicklung…c528057652

Auch für den Savonius gibt es Kurven zum Cp und Md über der TSR, s. Anl. 2
Mit denen werdet Ihr Angaben machen können über die nötige Drehzahl des Generators, z.B. bei 12 m/s.
200W werden genügen, aber welche Spannung dann? Wobei das für eine Dipl.-Arbeit wahrscheinlich zweitrangig ist.
Allerdings, irgendwas soll mit der Energie ja geschehen. Also nicht zu kurz denken!

Dass der Cp bei Euch nicht kommen wird, die Leistung damit auch nicht, hat 2 Gründe:
1. Zu wenig Re-Zahl, da zu klein im D. Siehe auch <Widerstandsläufer> in http://geopolos.de/windkraft.html
2. Halbschalen nicht gerollt, sondern nur geknickt.

KFZ Lichtmaschinen kommen überhaupt erst ab etwa 800 Umdrehungen i.d. Minute auf eine Ladespannung von 12 V und können dann einen Akku laden.

Nabendynamos sind nur dann interessant wenn man sich mit den maximal 5 W zufriedengibt die sie auch bei hohen Drehzahlen nicht überschreiten. Solche Dynamos haben auch in der teuersten Version magnetische Rastmomente welche zusammen mit den Reibungsverlusten durch den Kettenantrieb (so gering der auch sein mag) bei Schwachwind kaum das Losbrechmoment überwinden hilft.

Jedenfalls nach dem Eindruck der durch das Konzept Deiner Windwand übermittelt wird-

Mit 1m2 Rotor- Wirkfläche sollte man ansonsten einen Nabendynamo doch schon ganz gut betgzreiben können und vielleicht läuft das auch bei der Windwand. Jedenfalls aber nicht bei schwächeren Windgeschwindsigkeiten unter 3,5 m/sec ! Und da liegt eben die Crux.

Einen Versuch mit Nabendynamo wäre es dann wert wenn die Kosten für einen coreless Scheibengenerator nicht erschwinglich sind und der Wind nie zu schwach ist.

Ein günstigerer Ausweg wären noch die KFZ Lüftermotore, diese sind i.d.R. DC-Motore mit Magneten. Auf dem Schrottplatz.
Günstig da geschraubte Gehäuse, nicht billig zusammengepresst oder genietet und darunter gibt es etwas dickbauchigere Modelle älterer Generation mit sogg. Glockengehäuse d.h. nicht die übliche zentrale Drehachse dreht sondern das äussere Gehäuse mit den Magneten um den feststehenden Stator im Zentrum.

Das sind die mir bekannten leistungsstärksten, relativ leichtgängig und sehr robust.

Ein 200 W coreless Scheibengenerator dürfte locker den stärksten Sturm überstehen bei der Fläche zum Wind die Euer Modell haben soll ist nicht gerade zu befürchten dass 200 W überhaupt je erreicht werden.

Trotzdem - viel Spass und Erfolg!

Hallo

Bremst mal mit der Hand an einer Achse bei " starkem " Wind !! wenn es da heiß wird reden wir über einen Generator.

Gruß Aloys.

Drehzahl bei 12 m/sec allein genügt nicht zum Einschätzen der Leistung, man braucht auch das Drehmoment bzw. Pfoten verbrennen beim Versuch abzubremsen

Hallo

Tja , Die haben aber gar nichts weder -- noch !

Gruß Aloys..

Entweder man hat Drehzahl und Leistung oder erstere und das Drehmoment. letztlich kann man aus beiden Varianten ähnliche Schlüsse ziehen...

Aber was soll's, letzten Endes hat Aloys doch gesagt was man tun kann um abzuschätzen ob es sich überhaupt lohnt aufwendigere Berechnungen anzustellen - Tuchfühlung mit der Hand an der Drehachse bei 12 m/sec Windgeschwindigkeit.

Und darauf können wir ja noch bis ins Frühjahr - Stichwort Frühjahrsstürme - warten...

"Irgendwann scheint sich das Innere zu "verstopfen", weil die Luft dem schnellen Richtungs-Wechsel nicht mehr folgen kann"

Allerdings würdig für eine Dipl. Arbeit und sehr schwierig die genauen Strömungsabläufe nachvollziehbar und rechnerisch zu ermitteln. Hängt ja auch von den unterschiedlichen Bauweisen ab.

Jedenfalls scheint es wirklich eine native Sturmsicherung des Savonios zu geben. Dipl. Ing. Schulz, der das Buch "Der Savonius Rotor" geschrieben hat geht auf Grund seiner Versuchsreihen mit Sicherheit davon aus das die Generatoren mit höherer Windgeschwindigkeit nicht endlos höher mit Rotationsspeed beschickt werden.

Gebt mal die Drehzahl für 12 m/s durch, dann sehen wir weiter!
[/quote]

Bei 12 m/s haben wir ca 220 U/m

Ja ich habe Nabenantriebe gemeint.
Bist du auch auf Leistungen bei den Berechnungen gekommen?
