Laderegler, die braunen, kompakt vergossenen

Hallo,
bekommt man ja schon fast hinterher geworfen:

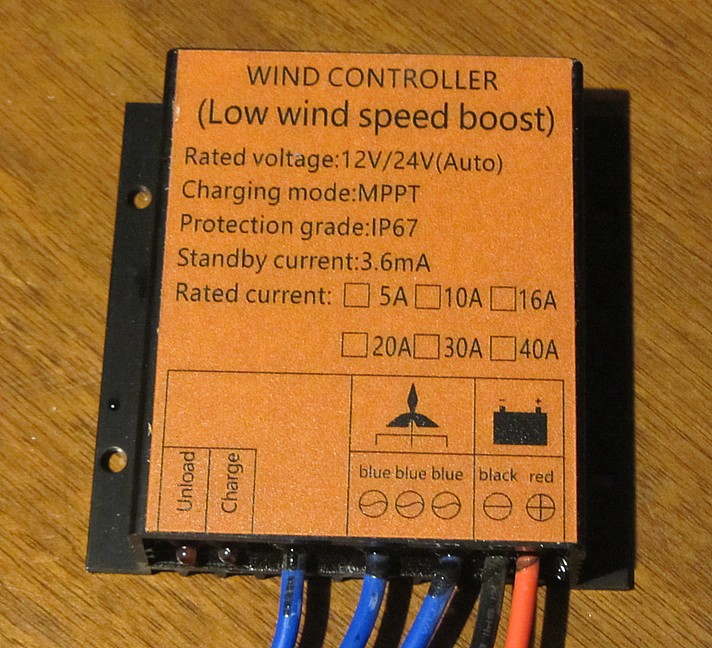

Wollte denen mal auf den Grund gehen. Habe mir dazu diesen hier bestellt. https://www.ebay.de/itm/156366445330?var=457447345354
Was wird da nicht alles versprochen....

Nach Erprobung habe ich dem Händler folgende Rezension geschrieben:

"Nennstrom nicht auf Gehäuse gekennzeichnet. Boost-Funktion nicht vorhanden. Ladung beginnt bei ca. 9,5V AC bzw. 18,6V AC. Das sind gleichgerichtet etwa 12,8V DC bzw. 25V DC. Minus 2x Flusspannung (Schotky-Dioden) ergibt sich die Akkuspannung. MPPT nicht erkennbar. Kurzschlussbremse funktioniert ab 14,5V Akkuspannung bzw. 28,4V. 14,5 ist für geschlossene Bleibatterien zu viel (AMG, Gel). Beginnt bereits die Gasung, bei 20°C. Bei 30°C schon bei 14,1V! Eignung für Li-Akkus nur bei System LiFePO4."

Bei 12V nur 1,7 mA im Stand By.

Dennoch mein Fazit: Wühltischware, nur bedingt einsetzbar.

Seit Installation der B6U Spannungsverdopplung an meinem winzigen 50 cm Vertikalrotor an einer exponierten Ecke meines Häuschens messe ich dort an einem 12 V 100 Ah Akku den Ladestand.j

Das ist inzwischen 9 Monate her, dem Lifepo4 Akku wurde in dieser Zeit nie Ladung entnommen.

Im Frühjahr stieg die Akkuspannung sehr langsam (flache Lifepo4 Spannungskurve) von anfänglich 13,18 V auf bis zum Sommer 13,25 V an, in etwa 3 Monaten.

Es besteht Hoffnung dass der Akku mit den Frühjahrsstürmen bis Ostern voll ist, was als Experiment voll zufriedenstellen würde.



Das war immerhin ein Nachweis dass die Spannungsverdopplung mit B6U und PTC Sicherung funktioniert.

Die geringe abgeerntet Energie entsprach genau den Standortbedingungen und dem Umstand dass einmal die PTC von 0,5 A für 0,75 A getauscht werden musste, sie war in einem Sturm durchgebrannt, bis eine Ersatz PTC da war dauerte es 6 Wochen (kam aus Chen Zen).

Im Sommer tat sich überhaupt nichts, erst in den Herbstmonaten bis jetzt Mitte Dezember stieg die Akkuspannung mit dem höheren Wind Angebot weiter an bis auf inzwischen 13,29 V.



Interessant in diesem Kontext dürfte sein das vor dem noch laufenden Langzeitversuch mit B6U Spannungsverdopplung und PTC mit dem gleichen Windrotor und dem gleichen Akku die beide zuvor an dem braunen Laderegler ein ganzes Jahr lang betrieben die anfängliche Ruhespannung des Lifepo4 Akkus nicht Anstieg sondern minimal zurück fiel von 13,24 V auf 13,18 V.

Somit der braune Regler, identisch mit dem der in den vorhergehenden Beiträgen beschrieben wird bei mir nur negative Ergebnisse erzielen konnte..

Danke Che,

vielleicht magst du ja mal testen ob mit diesem Laderegler eine extern geschaltete Spannungsverdopplung möglich ist.
Eine Phase des Windrad Eingangs über ELKO an den Minus Ausgang der Batterie anschließen.
Ladebeginn müsste dann deutlich früher möglich sein.

Wie auch immer, die Informationen hier sind sehr hilfreich, wie ich finde.

Grüße

Hier die Ladekurve für LiFePO4 von WIKI.



Da geht es pro Zelle bis knapp über 3,6V. 14,5 / 4 = 3,625V. Klar wäre es besser, nur bis 90% zu laden.

Ich empfehle ja diesen LR nicht, weder für verschlossenen Bleibatterien noch sonst was.

Bezüglich ständiger Empfehlung der von Erdorf entwickelten Spannungserhöhung:
Auch wenn im unteren Spannungsbereich sich die Wind-Leistung noch in Grenzen hält. Ihr müsst Euch schon im Klaren sein, dass das mit max. 13W nur Kleinkram ist!
Der bei Schams-Solar angebotene Booster auf Inverter-Basis (Hochfrequenz-Step Up) ermöglicht immerhin 60W.

Drehzahlen sind bei Bewertung eines LR unwichtig.

Als ob Du das bewerten könntest... Und da Du dies bezüglich ein Leichtmatrose bist, schreib doch wenigstens davor - aus meiner Sicht!

Ich habe einen Generator, der macht bei 1 u/s schon 40V AC.
Was bei LR am Eingang zählt sind Spannungen. Da ist die Drehzahl unwichtig.

"Nennleistung von 5 A aufwärts" Leistung wird bekanntlich in W angegeben!

So, nun höre auf, mit Deinem Geplapper auch dieses Thema voll zu müllen!

Dass ich mich hier mehr für Windräder einsetze die der meist gekauften Baugröße und den dazu gehörigen Durchschnitts -Standorten mit Schwachwind im urbanen Umfeld entsprechen muss nicht bedeuten dass große leistungsfähige Anlagen an optimalen Stellflächen und Bauhöhen von mir missachtet werden.

Mir geht es dabei vorrangig darum den häufigen Fragestellern und Neu-Windmüllern auf diesem Gebiet Hilfestellung zu geben.
Auch denen die auf Billigangebote hereingefallen sind oder mit falschen Vorstellungen zu machbaren Ergebnissen angefangen haben und uns hier ihr Herz ausschütten.

Der von Erdorf geleistete Beitrag zur Spannungsverdopplung im Grundlagen-Themenbereich ist eine Hilfe wenn es manchmal - und das nicht zu selten hier im Forum - darum geht zu retten was noch zu retten ist.

Das kann manchmal weniger als 13 Watt sein.

...

"Das Leistungslimit ergibt sich aus der Strombelastbarkeit der verwendeten Kondensatoren."
Da steht bei 4700 myF Kondensatoren schon mal 2,2A und nicht nur 1A.

Und die Stromangabe steht zusammen mit der Maximaltemp. nämlich bei Dir 105°C. Gut möglich, dass bei niederen Temp. wesentlich mehr Strom gezogen werden kann. So viel, bis sich 105°C einstellen. So viel zu dem, was Du möglicherweise nicht richtig verstanden hast. Was Du möglicherweise auch nicht verstanden hast: Der Booster bei Schams Solar gehört nicht zum LR, sondern wird als Option extra davor gesetzt.

Im Übrigen kannst Du Pamflete verfassen soviel Du willst. Wer meint, unsereins arbeite für seinen Papierkorb, oder versucht zu demütigen (Der Versuch der Einrede, etwas nicht verstanden zu haben ist so einer) von dem nimmt man u.U. keine Belehrungen entgegen. Man lässt sie regelrecht ungelesen.

Möglich, dass ich Deinen Kondensator bei guter Laune mal probiere. Aber dann auch mit Oszi. Ich erwarte nicht nur Gutes.

Ich verstehe einfach nicht warum man sich Gedanken um die Belastbarkeit der Kondensatoren unter Dauerbelastung und hohen Stromstärken und Spannungen machen soll wenn doch das Einsatzgebiet der Spannungsverdopplung ausschliesslich Schwachwindstandorten sinnvoll abdecken kann.

Schon klar dass auch dort gelegentlich Extrembedingungen auftreten können aber die sind durch die PTC Lösung zufriedenstellend abgesichert.

Der im Grundlagen Thema zu Spannungsverdopplung beispielhaft geführte Kondensator und die PTC 60V / 0,75 A an dem Versuchsaufbau der bei mir an einem 100W Generator mit 2500 cm2 Fläche zur Strömung bisher 1 Jahr im Betrieb war hat alle Erwartungen zufriedenstellend erfüllt.

Der dabei erzielte Energieertrag entspricht den Erwartungen die am spezifisch schwachen Standort zu erwarten sind, ein ebenso länger Einsatz mit dem braunen LR hatte nur Verluste gebracht.

Man muss also nicht versuchen, mit teuren Komponenten einen schwachen Standort noch effizienter zu nutzen weil das gar nicht ginge wenn dafür hoeherer Eigenverbrauch in Kauf genommen werden muss.

Die Spannungsverdopplung macht nur im Schwachwindbereich Sinn, was soll's also?
