Grundlagen ausprobieren

Einen Operationsverstärker baust du dir nicht selbst, sondern kaufst den als Bauteil und änderst je nach Anwendungsfall nur die Beschaltung. Die findest du dann unter z.B. http://www.mikrocontroller.net…chaltungen oder http://www.progshop.com/versand/know-how/op-amp.html

Hallo Jürgen, danke wollte mich grad schon einlesen... ist halt schon viele Jahre her, wo ich mit Elektronik gebastelt hab.


Danke, hatte mich wohl falsch ausgedrückt, ich meinte eine Schaltung in der die Anschaltung und zusätzlichen Bauteile zu sehen sind.

Dank des Hinweises bezüglich der untersten Meßfrequenzen werde ich dem Rat folgen und auf das Oszilloskop warten .
Alle Beiträge im Internet zeigten letztendlich auf, dass durch die Entkoppelkondensatoren im Eingang die Werte verfälscht würden.
Je niedriger die Frequenz, desto eher denke ich träte dies auf.

Vielleicht kann man dies ja von dem eigentlichen Beitrag entkoppeln, die Hinweise zum Messen mit PC könnten vermutlich doch auch für anderen interessant sein, nur würden sie hier im Beitrag vergraben nicht gefunden werden.

Gruss Friedhelm

Hallo Ulrich und selbstverständlich auch alle anderen,

angeregt durch Deine Bilder, (ähnlich hatte ich es schon ohne Kleber für die Spule im Testaufbau realisiert) möchte ich noch eine weitere Idee einstellen.
Deine Bilder stellen schön dar, wo es noch ein Problem gibt. Die Kreuzung des Drahtanfangs mit der Spule.
Ich habe mir überlegt, wie man das verhindern kann, in dem die Spule nicht wie bisher lagenweise sondern 'reihenweise' gewickelt wird.
Hier mal 2 Bilder gegenübergestellt(links normal, rechts anders gewickelt):

Dabei wir Reihe für Reihe abwechselnd von aussen nach innen und von innen nach aussen gewickelt. Dadurch hätte man dann am Ende eine Spule ohne lästige Kreuzung.
Ohne Kreuzung wäre es gleichmässig stark und somit leichter verarbeitbar.
Hier mal als Animation:


Nun habe ich allerdings noch keine Idee, wie das einfach umsetzbar ist. Ich werde es erst mal in Fummelarbeit herstellen, um zu sehen, wie es real funktioniert.
Vielleich fällt euch ja was ein, wie man das besser hinkriegt.

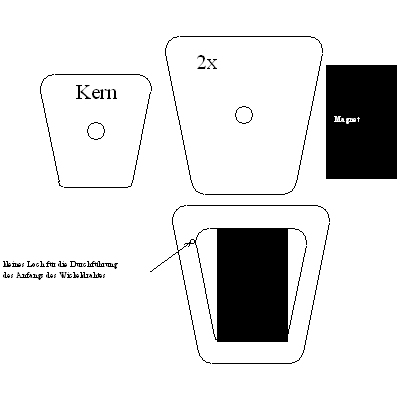

Inzwischen versuche ich mal meine Idee darzustellen, wie ich es schaffen will, das in schön und multiplizierbar hinzukriegen.

Gruss Friedhelm

Hallo Friedhelm.
Die Idee an sich ist genial. Wenn es dir gelingt, eine Spule nach diesem Schema zu wickeln, ohne dass dir die Windungen ständig wieder herunterfallen hast du den Hauptgewinn. Bedenke aber bitte noch Folgendes:
Wenn die Wicklung Nr 1 fertig ist, gibt es einen Übergang zu Wicklung zwei. Wir verläuft hier der gewickelte Draht im Detail? Versuche dir das einmal in der Draufsicht auf den Wickelkörper vorzustellen.
Hier hast du das Problem, welches bei der Standartmethode am Anfang und Ender der Wicklung auftritt bei jeder gewickelten "Scheibe"

Gruß Ullrich

Hier das versprochene Bild, für jede 'Wickelebene' eine andere Farbe. (beispielhaft mit 4 Ebenen)

Einfach mal "Help" --> Manual anklicken. Da werden Deine Fragen beantwortet

Grüße
seti2

Falls jemand den Teststand nachbauen will, gibts auch gern eine Stückliste.
Ich hab erst mal den Schlitten umgebaut, dass ich die Abstände für verschiedene Magnete mit dem Schraubenschlüssel justieren kann.


Gruss Friedhelm
