Scheibengenerator Wiederaufbau

Hallo Max, hallo XXL Ray,
habe eine Zeichnung angefertigt wo die Spulen und die Magneten eingezeichnet sind. Die Spulen habe ich überlappent über den Magnet gezeichnet.
In der Zeichnung ist der Spulenschenkel halb über und halb neben dem Magnet gezeichnet.
Bitte sagt mir ob dies so in Ordnung ist, oder ob ich an der Spulengrösse etwas ändern muss.
PDF befindet sich im Anhang.

Danke und Gruß
STKNGO

jup...da hat XXLRay Recht. Aber ob und wie das klappe muss ein Test zeigen.

Als Tip: mach die Wickelschablone etwas schmaler (vielleicht 1 mm) als die geplante SPulenhöhe, da die Teile immer noch etwas aufdröseln. Wenn du merkst dass du die SPulenschenkel noch breiter machen kannst, dann mach das ruhig. Auf dem Papier kann man das schlecht erkennen, die Spulen werden an den Schenkeln etwas bauchiger werden als in der Zeichnung, in gewissen grenzen kann man das aber noch zurechtbiegen.

Solltest du noch Platz zwischen 2 aneinanderliegenden Spulen haben, so würde ich die nächste Testspule etwas flacher machen, dafür aber die SPulenschenkel entsprechend breiter bei gleicher Windungszahl. Somit wird dein Stator flacher und die Magnetscheiben können sichter zusammen. Das ergibt eine höhere Flussdichte und der dünnere Statur kann besser gekühlt werden.
Die Zweite Alternative wäre, etwas dickeren Draht zu verwenden. Dann hast du einen geringeren Widerstand und weniger Verlustleistung/besseen Wirkungsgrad.

Beim Gießen und verdrahten gibt's dann noch einige Hinweise wie man sich das Leben leichter machen kann....aber dazu dann mehr wenn es soweit ist

Achso...du wirst im Stern verschalten, das ist die Anzahl der Wicklungen im Tool die dich interessiert...

Gruß
MAx

mit zeichenn kommst du wenig weiter,d as hilft nur um grob abzuschätzen ob es passt so wie im Tool berechnet. Nun musst du mal einige testspulen wickeln und schauen wie es sich dann in der Praxis verhält...

Gruß
Max

Hallo,
habe jetzt die neue Zeichnung. Wickeldraht ist bestellt aber noch nicht da.
Würde jetzt anfangen eine Wickelform zu bauen. Bitte seht euch die Zeichnung an und gebt mir dann das OK.

Danke und Gruß
STKNGO

Hallo,
werde die Spulen enger Wickeln. Bin jetzt ca. 3 Wochen beruflich unterwegs.
Melde mich dann wieder (hoffentlich mit ersten Wickelerfolgen).

Gruß
STKNGO

Hallo zusammen,

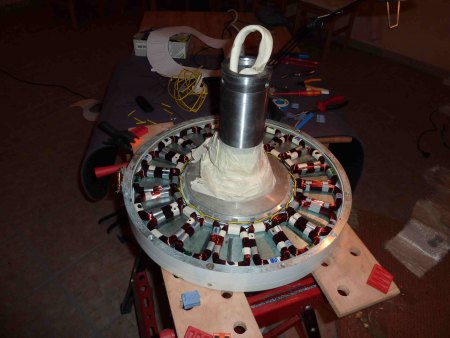

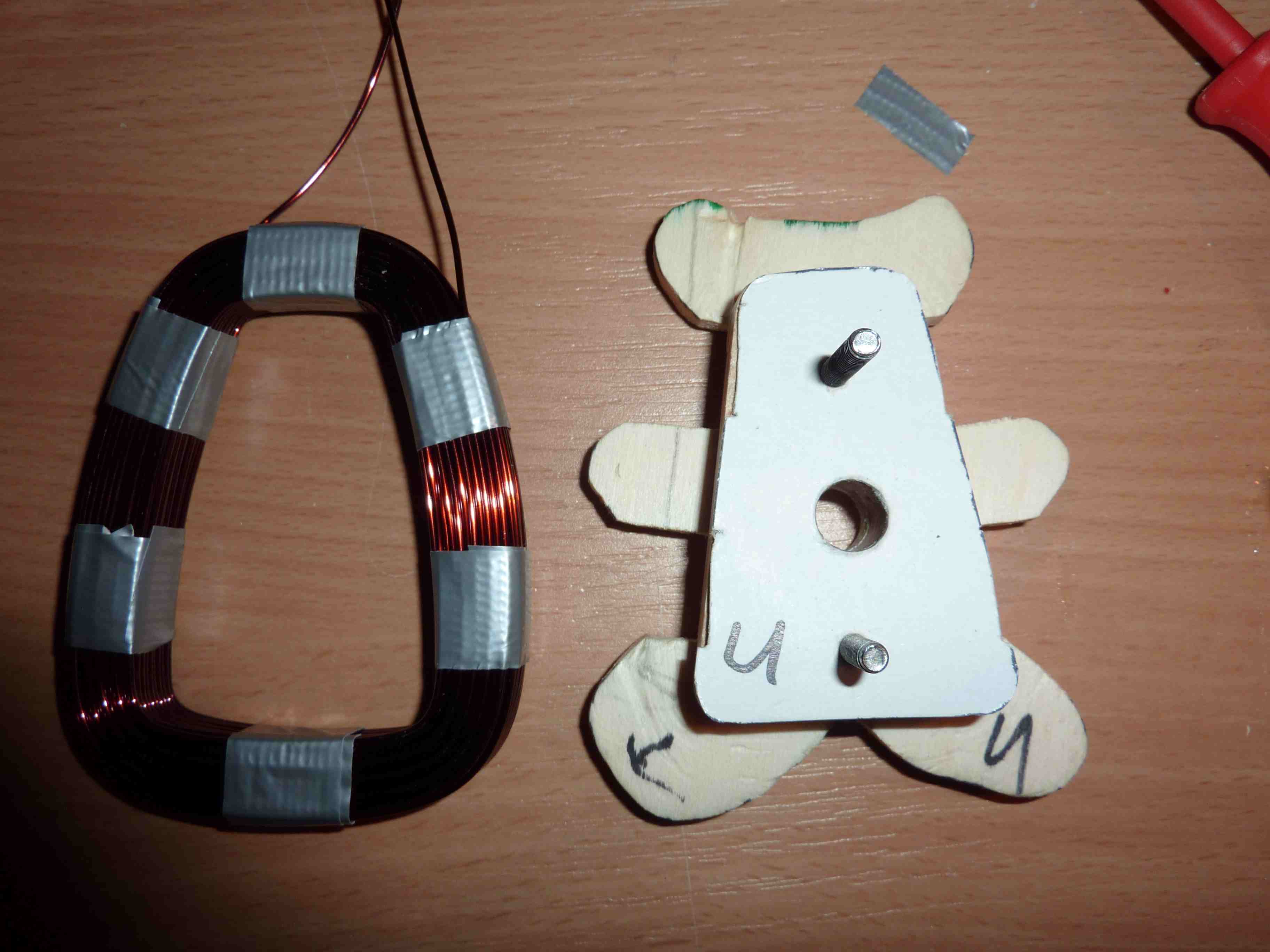

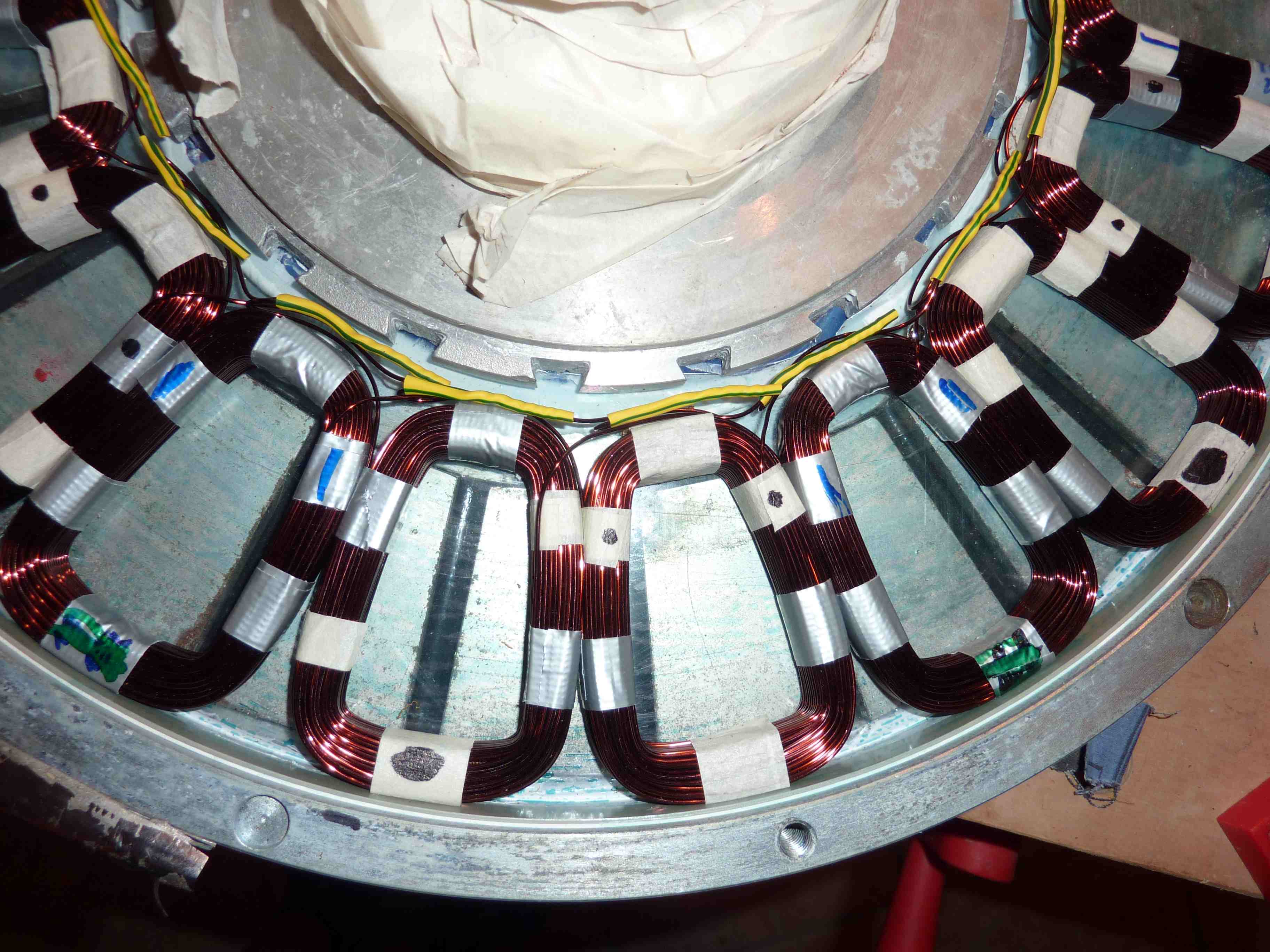

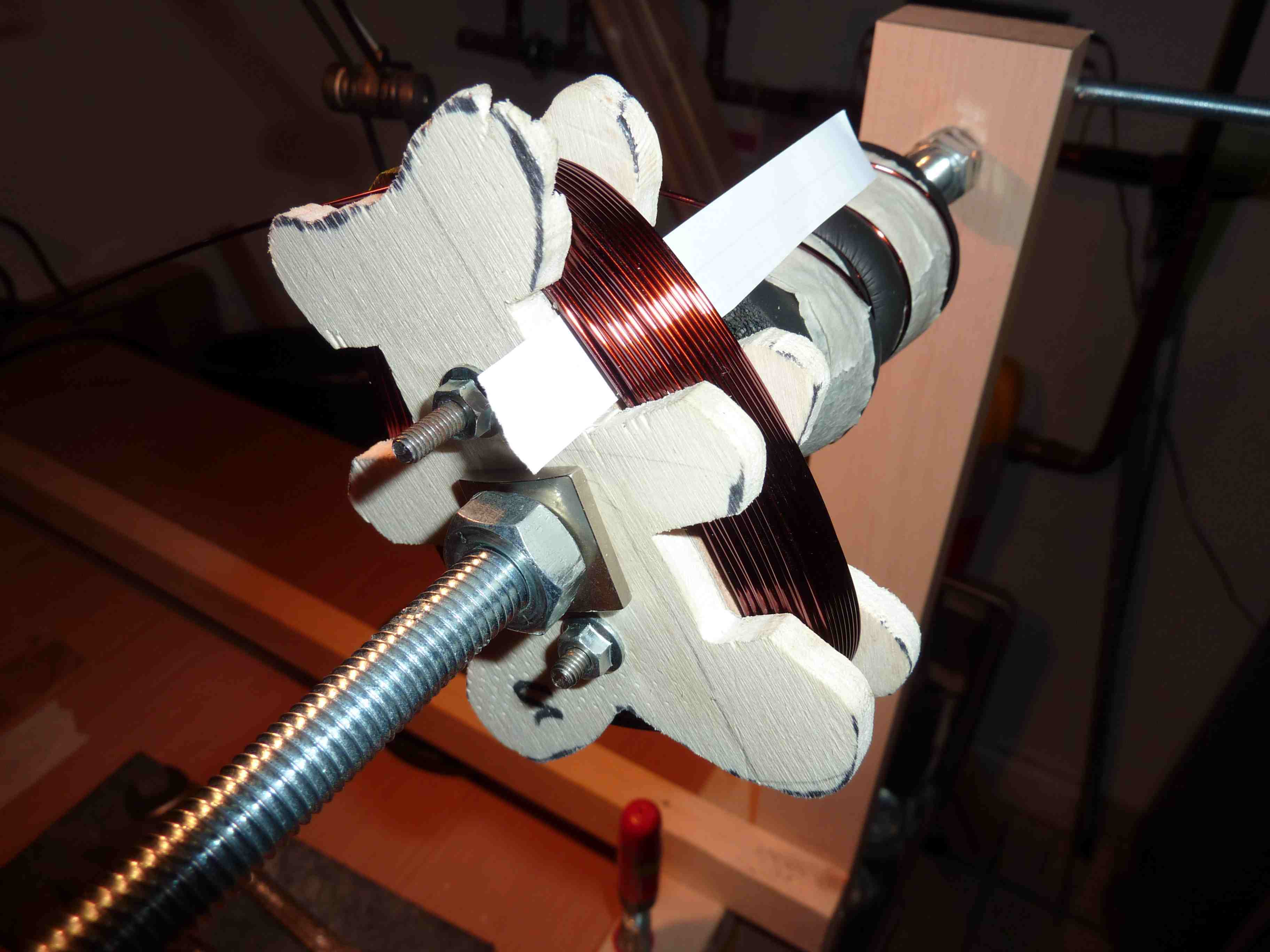

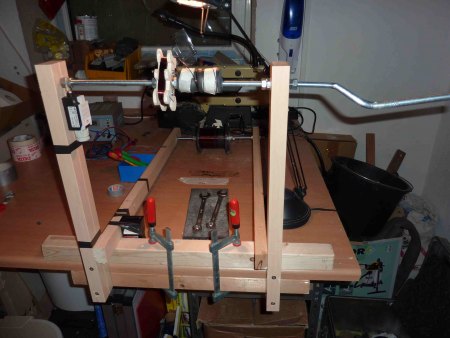

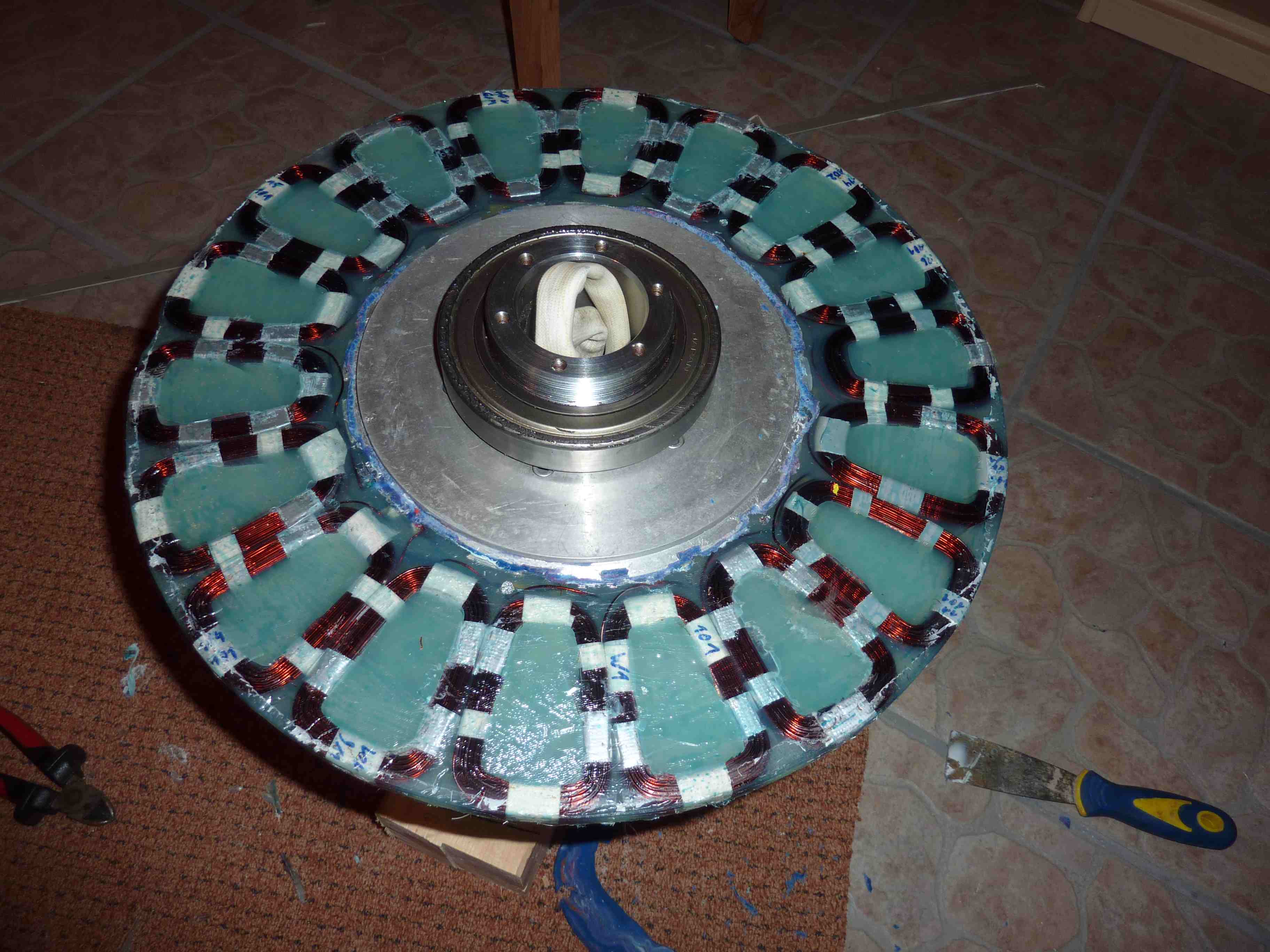

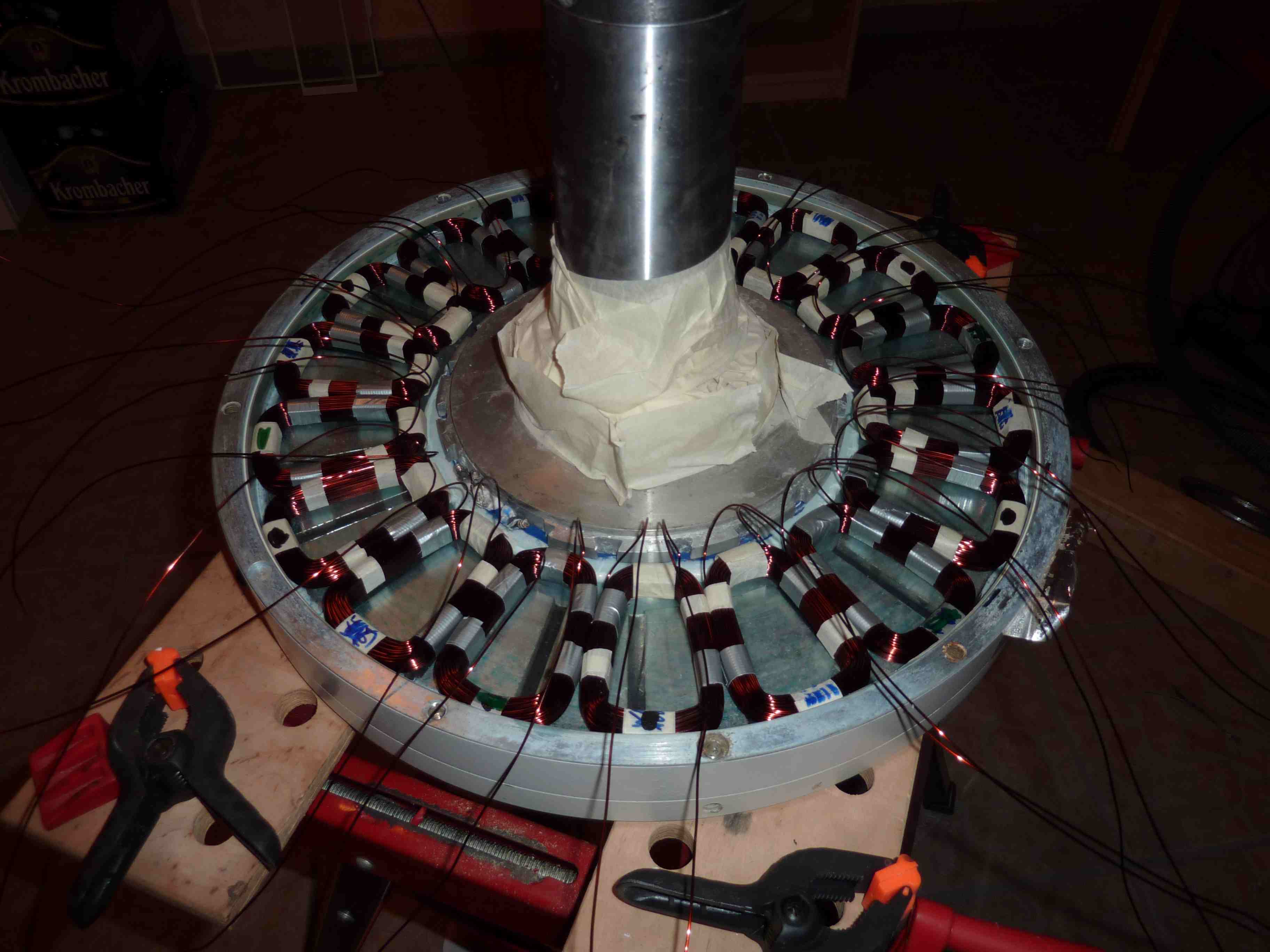

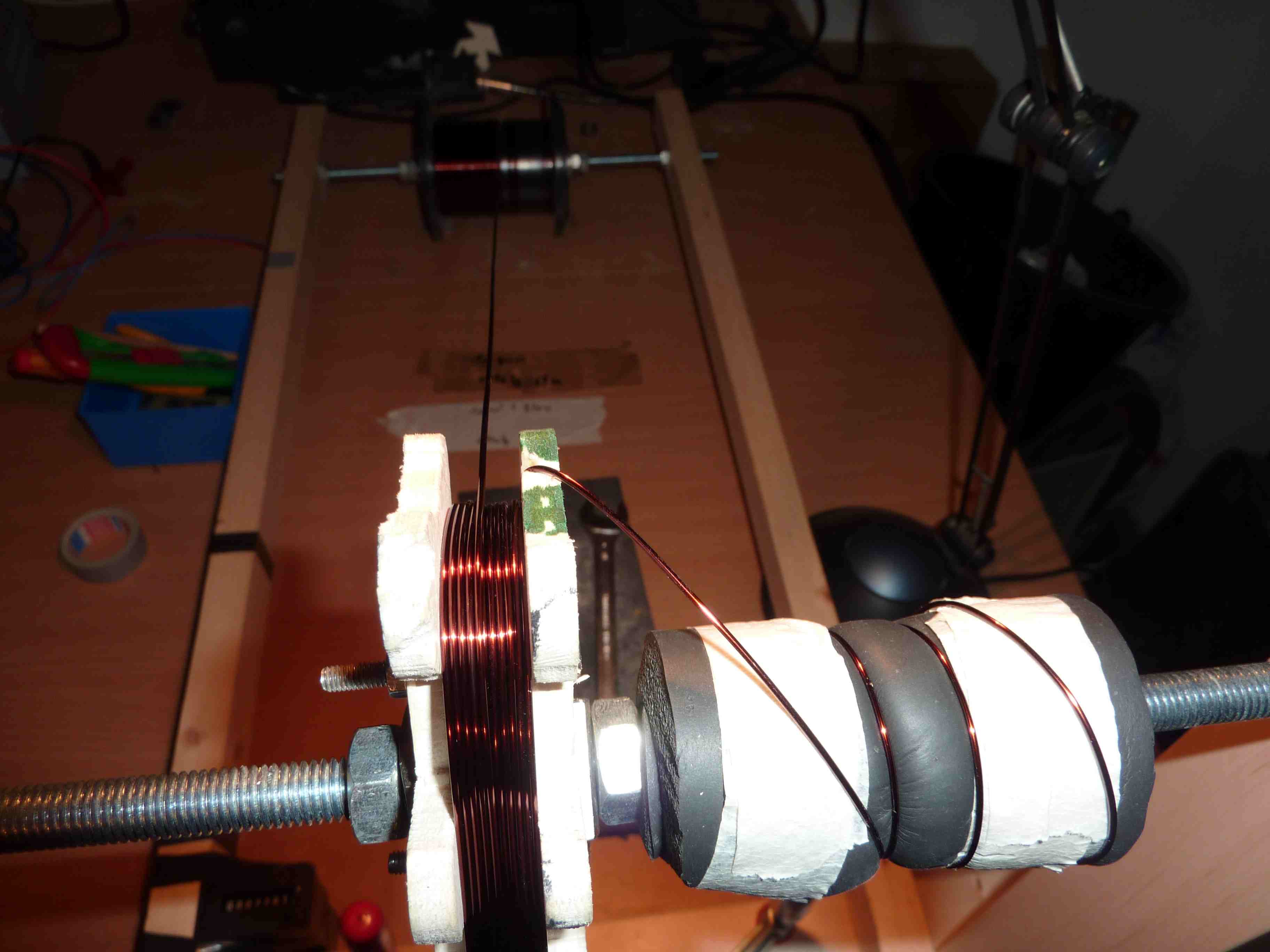

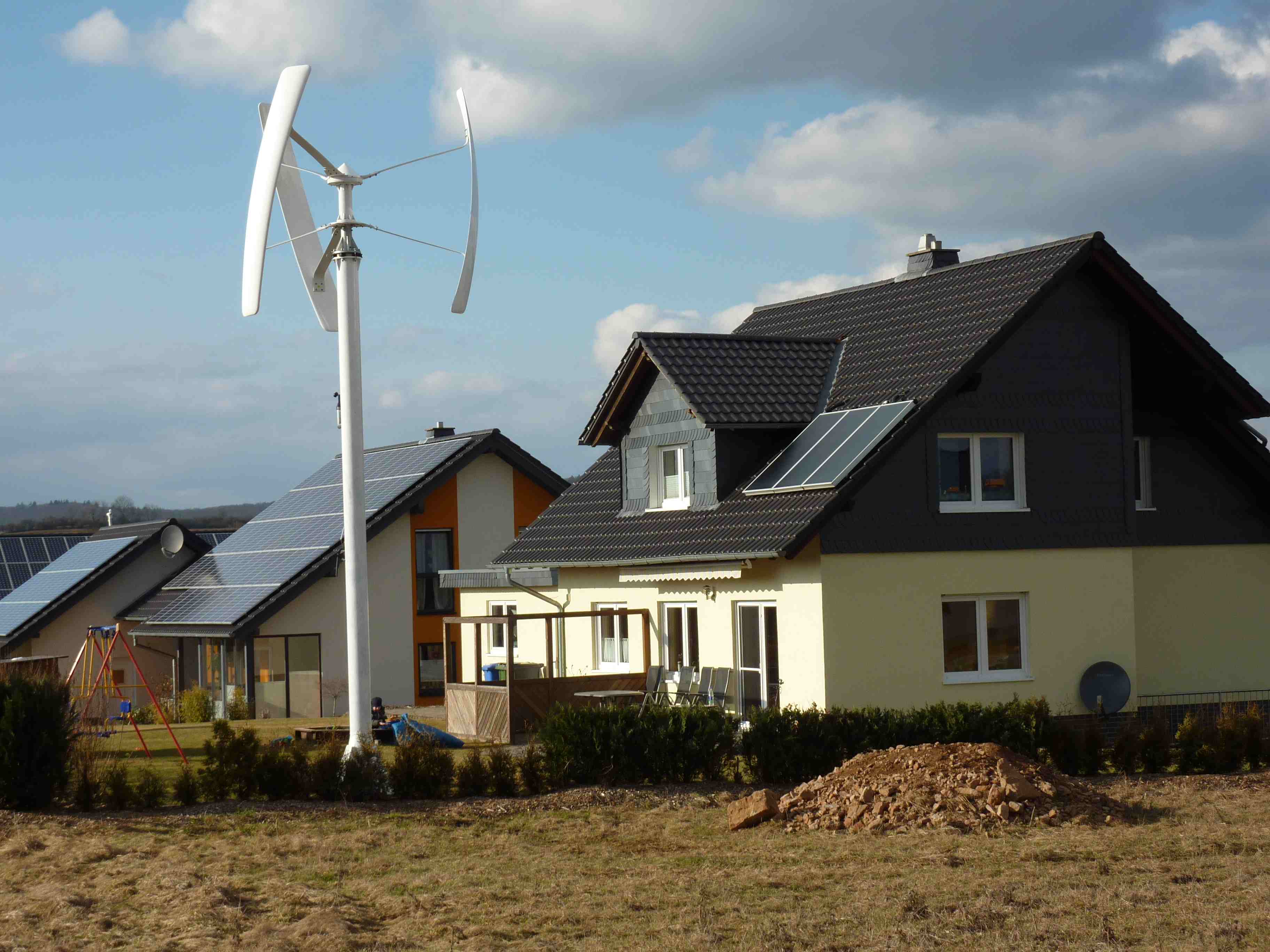

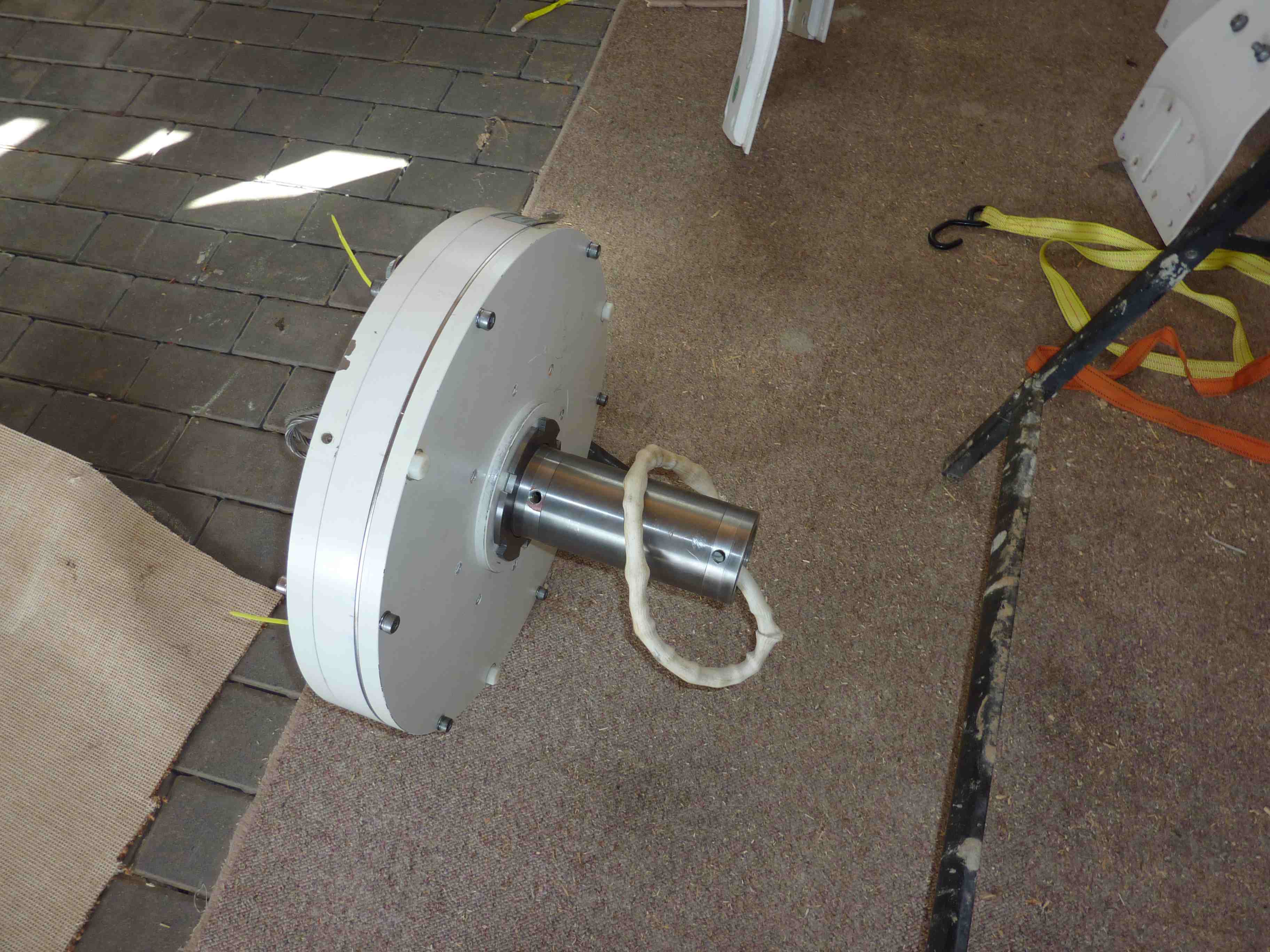

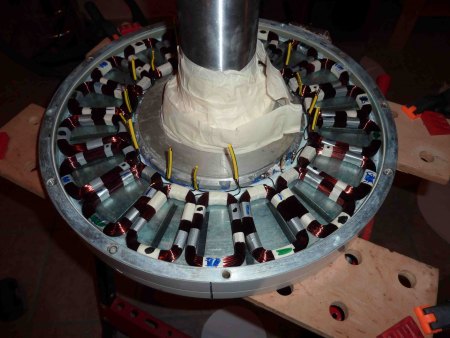

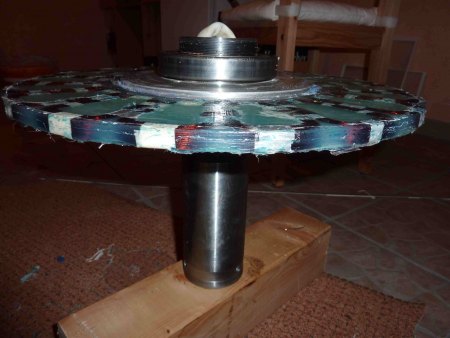

hier die lang versprochenen Bilder vom Wiederaufbau meines Scheibengenerators.
[img][/img]
[img][/img]
[img][/img]
[img][/img]
[img][/img]

Das sieht sehr gut aus
