APW1000 - Erfahrung mit dieser WKA

Hallo riwora

Ich bin da etwas irritiert. Was für eine Kennlinie sollen die den geschickt haben? Etwa die, die dann im Windyboy programmiert werden soll?
Wenn das so wäre, dann hat das wiederum kaum was mit den Windbedingungen im Binnenland zu tun. Diese Kurve soll die Leistung der Windanlagen mit dem Wechselrichter ordentlich zusammenbringen und kann nur relativ wenig an den Windbedingungen korrigieren.
Auch bezüglich Windmesser würde ich nachfragen wollen, wo steht der Windmesser und wo steht überhaupt die Anlage (wie hoch und wie sieht es dort überhaupt aus).

Was das Spielzeug betrifft, so finde ich ja immer das die Autos die teuersten Spielzeuge sind, aber das sieht jeder sicherlich auch etwas anders.


Damit wir Ihr etwas verärgertes Mail besser verstehen können und Ihnen vielleicht bei der Verbesserung der Erträge helfen können wäre es schon wichtig mehr zu erfahren. Wie wäre es mit ein paar Bildern vom Standort, der Windanlage und dem Windmesser? Was hat der Windmesser den überhaupt bisher angezeigt?

Gruß
Uwe

Danke für die Infos.

Ich mache ja nun hauptberuflich Windmessungen und Auswertungen von Messdaten und achte deshalb besonders auf die Sensoren und wie sie montiert wurden. Und da sind mir gleich mehrere Dinge aufgefallen :

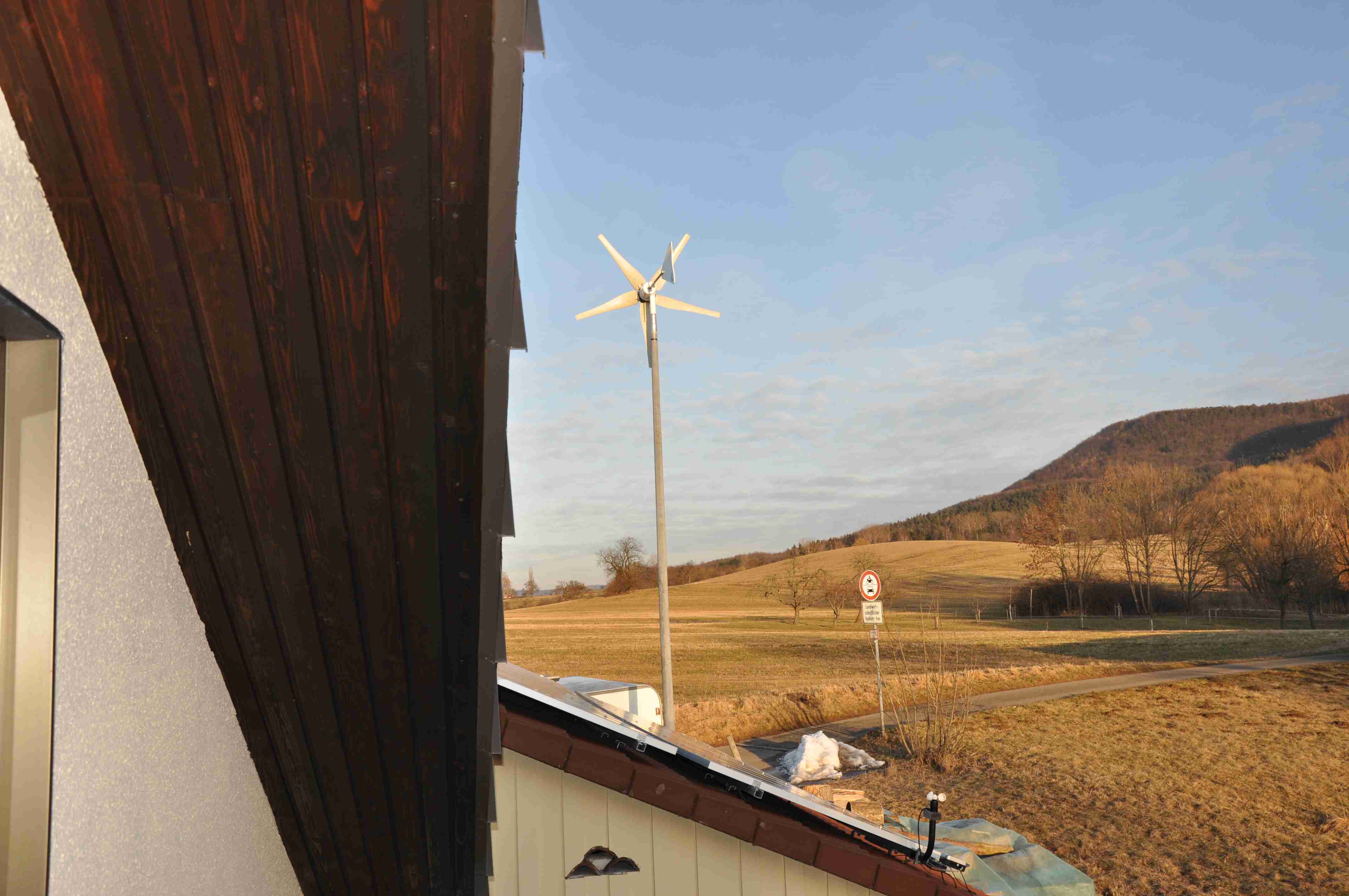

Ich gehe mal davon aus, das wir von dem Anemometer für die gemachte Windmessung sprechen das unten rechts auf dem Bild bei den Solarmodulen zu sehen ist.

a) Leider ist die Position des Sensors so dicht an einer Dachfläche völlig ungeeignet um damit eine Aussage über das mögliche Windpotential zu erreichen und noch viel weniger um einen Abgleich zwischen Windgeschwindigkeit und Leistung zu machen. Das Anemometer misst irgendeine unbekannte Mischung aus turbulenter Strömung, ein bisschen horizontaler Strömung und ein bisschen schräg von unten und und und. Man braucht auch nicht auf die Idee kommen so ala: Na wenn das da so x m/s anzeigt müsste das am Windrad aber mindestens xy m/s sein. Kurz und knapp "das geht so ganz und gar nicht" ! Tut mir leid das man das so deutlich sagen muß.
b) Das Anemometer auf dem Bild ist ein original Sompfy-Windsensor aus einer Markisensteuerung (hab ich selbst im Shop). Meines Wissens nach bietet SMA für seine Sensorbox einen ganz anderen Sensor an, der auch ein ganz andere Frequenz liefert als der Sompfy-Sensor (ist auch deutlich teurer). Wenn Du also nicht selbst an der Sensorbox die Signalkurve korrigieren konntest und das nicht der Original von SMA mitgelieferte Sensor ist, dann hast Du ein sehr sehr großes Problem mit den Daten.
Der orignal mir bekannte Sensor von SMA hat eine halbwegs lineare Frequenz von 100Hz bei 40m/s, der Sompfy-Sensor hat aber eine Frequenz von ca. 216Hz bei 40m/s also Faktor ca. 2,16 !!!
Wenn also aktuell Deine SensorBox auf dem Display 8m/s anzeigt, dann misst aber der Sompfy-Sensor in Wirklichkeit nur rund 3,7m/s und das auch noch an einer nicht einzuschätzenden Position. Was das dann auf Deine Einschätzung des Jahrespotential macht brauche ich vermutlich nicht weiter zu erklären. Zumindest passen die angegebenen Windverhältnisse nach der Korrektur trotz der Position wesentlich besser in das Gesamtbild (Nabenhöhe, Umfeld, Hindernisse).

Ich würde empfehlen, doch erstmal den richtigen Sensor zu besorgen und selbst wenn es doch mit der Frequenz stimmen sollte, gehört der Sensor in jedem Fall auch wirklich in unmittelbare Windanlagen-Nähe und Höhe der Anlage.

Für den Leistungsvergleich wäre es noch sehr wichtig zu wissen, was für ein Kabel von der Windanlage bis zum Wechselrichter gelegt wurde und wieviel Meter das sind (incl. Mastlänge). Die Leistungskennlinie einer Windanlage wird korrekterweise immer direkt an der Anlage gemessen und nicht für unterschiedliche Kabelstärken und Längen. Wie man die Leistung der Anlage rechnerisch mit den Leitungsverlusten korrgiert steht im Grundlagenbereich des Forums. Wenn Du mir die Daten schickst helfe ich Dir aber auch dabei gerne weiter.

Ich kenne einige sehr positive Berichte zu der Anlage und vermute mal das hier an ganz anderer Stelle das Problem liegt. Für heute aber genug zum Thema "was ist ein teures Spielzeug".

Gruß
Uwe

Hallo Wolfgang,

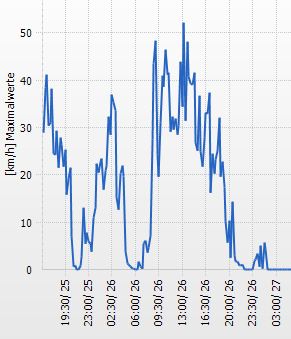

mir ist aufgefallen, dass dein Winddiagramm Maximalwerte als Basis verwendet hat.
Für mein Verständnis ist das für die Beurteilung des Ertrages in so großen Zeitintervallen eher ungeeignet.
Hier kann z.B. Faktor 10 und mehr falsch interpretiert werden.

Bei so großen Zeitintervallen halte ich Mittelwerte für aussagekräftiger.
Ich lasse mich aber gerne auch korrigieren und hoffe das hilft etwas.

Gruß Frank

Schottisch soweit ich weiss , um kleinlich zu sein , oder zumindest dort getestet

Nein, weder noch. Wir haben über einen längeren Zeittraum die FE vertrieben. Ohne jetzt in`s Detail gehen zu wollen(Abmahnung etc.), gab es einige technische Probleme, die sich aus verschiedenen Gründen nicht abstellen ließen, was man auch gut in englischen Foren nachlesen kann. Wir haben dann den Rotor in abgeänderter Ausführung direkt vom skandinavischen Hersteller geordert, eine andere Schleifringeinheit eingepflanzt und last but not least den Generator überarbeitet und verwenden andere Azimutlager, sowie einen Windfahnenträger der die Anlage auch wirklich im Wind hält.

Sonnige Grüße, Hardy

meine WKA, gleiches Modell unter anderem Name vom gleichen Vertreiber, steht ca.20 mtr. vom Haus entfernt, befestigt mit einem 50er Rohr an einem Betonstrommasten. Im unteren Drehbereich habe ich diese Brummgeräusche auch. Anfangs war die WKA am Haus installiert, leider unerträglich.
