Scheibengeni 3 fach

Hallo zusammen,ich wünsche ein frohes und gesundes neues jahr
Wer kennt diese wickelart
habe mir vor kurzem einen generator auf ebay ersteigert und diesen mal aus interesse auseinandergebaut,stammt angeblich aus einer enflo anlage,
dieser hat nach gleichrichtung bei circa 100 umdrehungen 12 volt,

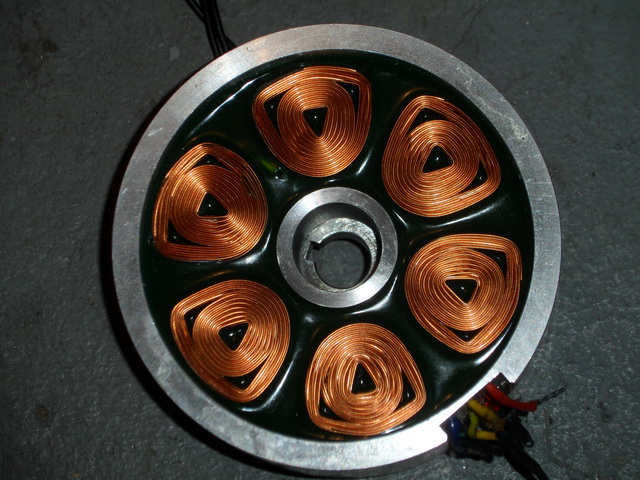

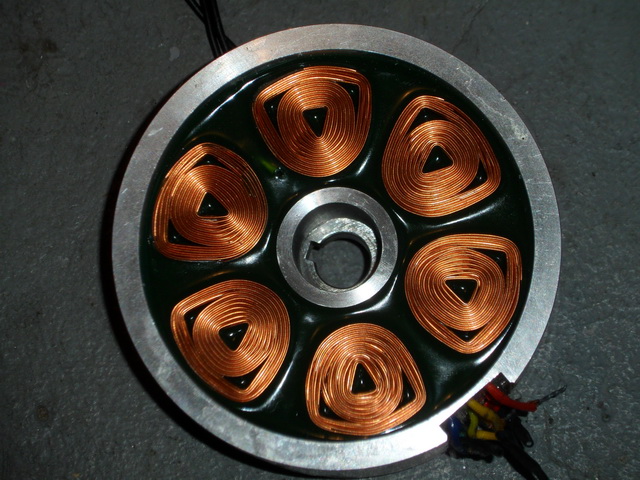

mich hat es gewundert das darin ein scheibengeni ist mit 6 spulen und das übereinander 3 mal
erwartet hatte ich das nicht,
wenn man sich die magnete betrachtet ,bin ich erstaunt über die wickeltechnick,weil ja kein luft spalt da ist und die spulen auch so breit sind wie die magnete selbst.
gewickelt ist das ganze mit 0,3 mm draht

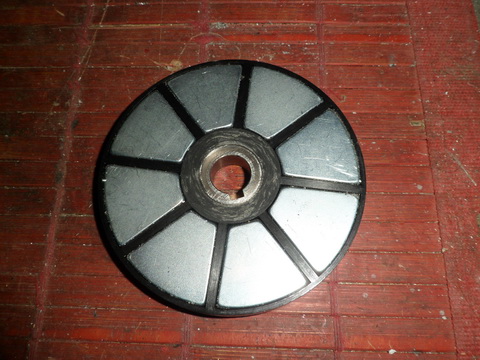

Rotor hat 8 magnete,und diesen gibt es 2 mal
schicke mal bilder dazu
Danke für eine Antwort

Klar gehts auch ohne, ist aber weniger effektiv.

Wie ist das gemeint ? "kein Luftspalt"
Zwischen den gegenüberliegenden Magnetpolen doch sicher ein Luftspalt (incl. Kupfer), sonst würde sich das Ganze nicht drehen ...

Grüße
seti2

Hallo windatzel,

du verwechselst hier etwas. Der Luftspalt ist nicht das Loch in der Mitte der Spule, sondern der Spalt zwischen den Magnetscheiben. Deshalb die Frage von Seti2.

Trotzdem würde mich deine Frage auch interessieren wieviel man an Effektivität einbüßt um an Durchmesser zu sparen. Möglicherweise ist der Verlust garnicht zu groß, da sich die Induktion so oder so aufhebt, wenn der Magnet genau über der Spule steht - egal ob er "ins Loch passt" ode die Spule komplett abdeckt.

Beste Grüße!
Nils

Hallo

Ich denke bei Motoren ist die Sache etwas anders.
Die Spule verstärkt, das Feld .
Das ist in der Spulenmitte immer stärker da dort "alle" Windungen zusammen arbeiten.
Weiter aussen wirken nur die grossen Windungen verstärkent, und das sind ja nicht so viele.
Also in der Spule wird das Feld zur Mitte hin immer stärker, und das zentriert die Spule bei Motorbetrieb genauer und stärker auf die Mitte des Magneten.
Bei Generatorbetrieb ist es umgekert, da wird das Feld in der Mitte stärker geschwächt als weiter aussen, wo nur die grossen Windungen sind.
Die inneren Windungen tragen auch etwas zur Spannung bei, der wirksamen Schenkellänge entsprechen, aber auch sehr zum CU Wiederstand.

Gruß Aloys.
