Bau eines Scheibengenerator in 120 V und Tücken...

Also da ist mein Blick wohl abgewandert auf irgend einen sehr kleinen daneben.

Bezüglich Video vom Würth, ja was soll das schon beweisen? Keinerlei Text dabei. Also geh ich von PV aus.
Bei solchen prinzipiellen Kennlinien kann das schon sein, dass er sich bei 15 Zellen in Reihe um 30V eingepegelt hat.

Ob aber für Wind auch geeignet? Es würde mich wundern.

Bei 4,5 m/s (ähnlich Berlin) kannst Du auf Aberntung von über 10 m/s verzichten. http://www.geopolos.de/Entwick…age045.png
Da hast Du Output vom Generator von ca. 1200W. Da wäre der WB1200 ganz gut.
Hat MPPT! Das beginnt aber bei 150V! Udc_Windstart.
Könnte man Auslegung umstricken, ohne die Konstruktion zu ändern.


Dann nimm die 46-30-10 für 8,49 bei 20 Stck. und rechne das mit Excel mal um!
Jedenfalls solch große Magnetlücken bei den lediglich 2x12, das nenne ich Pfusch.

Grüße, Ch.

Welchen Bereich bezüglich Windgeschwindigkeit wirst Du denn in dieser kurzen Zeit überstrichen haben?

Habe zwar noch nie mit einem WB gearbeitet. Anhand der im Netz stehenden Daten würde ich aber zuschlagen. Vor allem, weil er neu ist.
MPPT ist sehr erleichternd. Braucht sich keiner die Birnne wegen ner Kurve zu zerbrechen. Und bei einem WindInvert müsstest Du mindestes das Doppelte hin legen.

dee Windyboy braucht aber ne Kurve - klang so als wurdet ihr davon ausgehen dass das nicht so ist...

vg

@ Luki:
Das mit dem Würth ist eher bescheiden schön. Wie der Wirkungsgrad abhaut bei "einfacher" Batt.-Ladung, isz z.B. hier zu sehen:
http://www.geopolos.de/Entwick…c528057677 Kurve in Pink.
Dennoch: Wenn im Sheet drin steht MPPT, muss man ds erst mal so hin nehmen. Dass er mit Windkraft damit nicht klar kommt, anderes Thema.

@ Max/Luki:

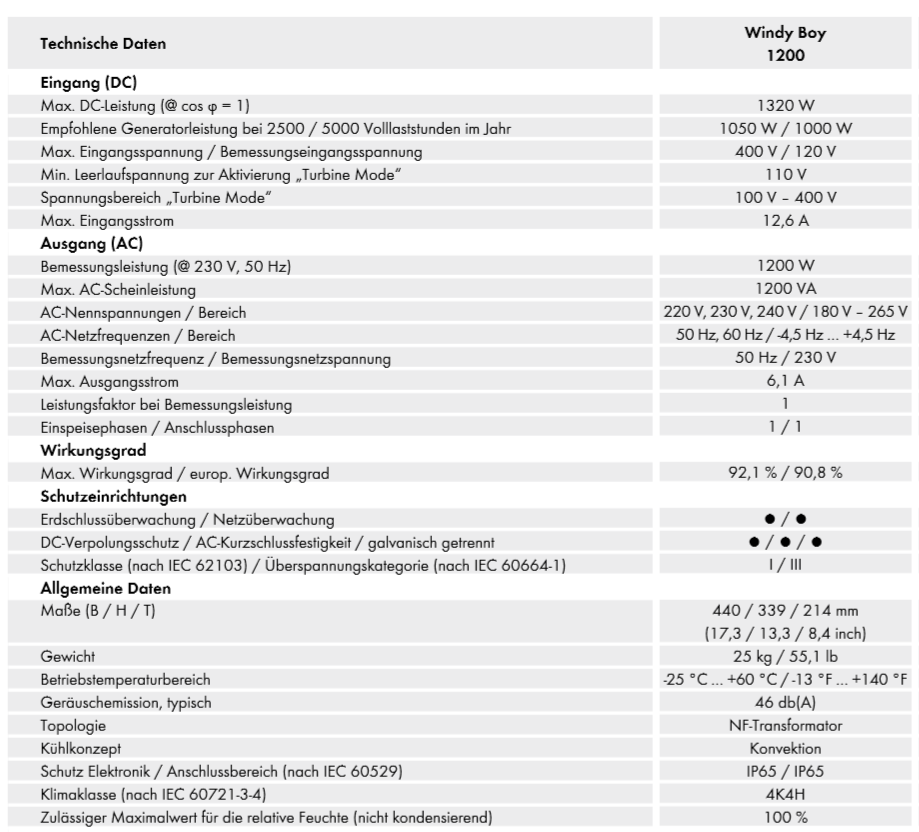

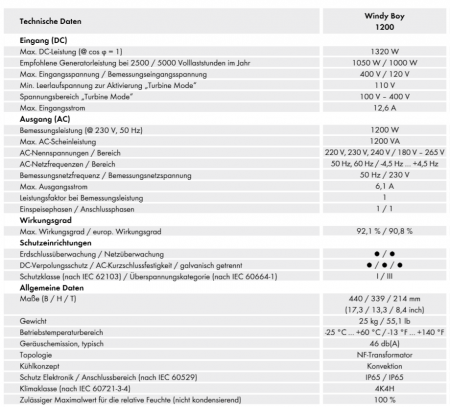

Ich sende im Anhang ne Unterlage bezüglich WB mit, aus der eindeutig hervor geht, dass bei "Windenergie-WR" MPPT erfolgt, bis auf den 1100LV. Mag da historisch verschiedene Versionen geben.
So ne Üb-Kennlinie zu zaubern, dass würde mir aber auch noch gelingen.
Ob aber nach wie vor die Software zu haben ist und ein Passwort (evtl.?) zugeteilt wird, dass ist hier die Frage.

Was er aber braucht, ist ne Protection-Box. Die hat nicht nur den Gleichrichter, sondern auch ne Spannungsbegrenzung.
Wenn der Luki bezüglich Elektronik bischen firm ist, kann man bezüglich letzterem auch mal nachdenken.

Luki, nicht dass Du Dich beschwerst wegen loafbombing.

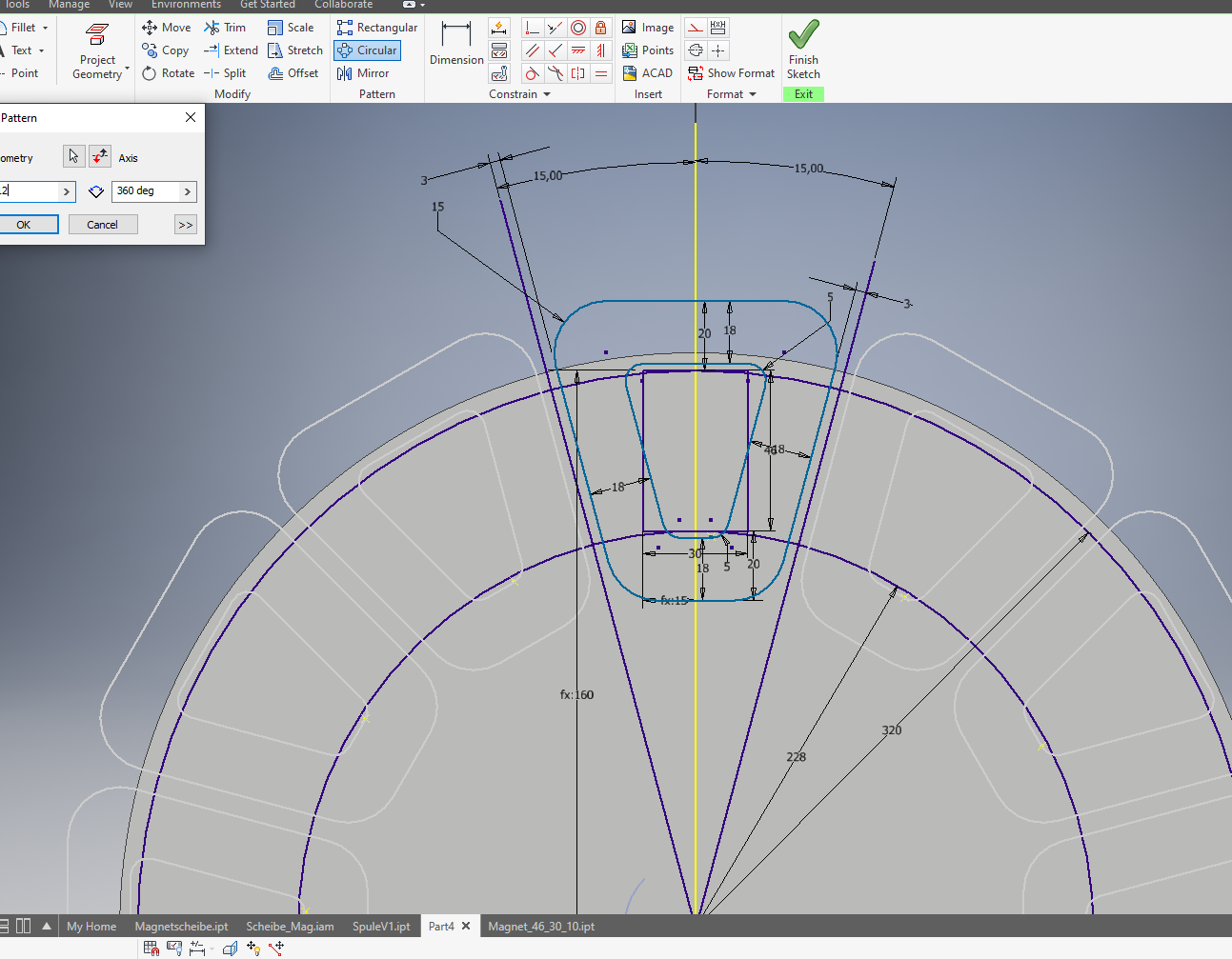

Ich habe mal die Konstruktion abgeändert bezüglich 46-30-10 und 2 Vers. durchgerechnet. 1 davon für den WB. Alles anbei.
Der Generator ist sogar kleiner und würde für die Aufgabe aus meiner Sicht genügen.
Kannst ja mal ne Version mit 12 Magneten dagegen halten. Was sagt Max eigentlich dazu, 12 Magneten genügen hier, oder besser 16, wie bei mir?

Immer erst Konstruktion, dann ins Tool eintragen. Keine Phantasieberechnungen!

Dann ließe sich noch was zu verschiedenen Achsstummeln sagen, aber wenn sich bei Max welche für reichlich 30 EUR bewährt haben, so will ich das gelten lassen. Sind immerhin überdimensioniert.

Bezüglich Schweißen: Mit CO₂ schnell und unmittelbar danach runter kühlen mit Sprühwasser! Bei meinen direkt angeschweißten Streben mehrfach, nach jeder Einzeschweißnaht. Abschreck-Aufhärtung wird nicht entstehen, da Mat. zu wenig Kohlenstoff. Wenn aber Lager mehr als 70°, schmilzt das Fett raus, Über 210°C wird der Lagerstahl weich und das PA der Dichtscheiben schmilzt spätestens bei 180°C!

2 PNs an Dich abgesandt.

Ich würde mal von etwa 4-5 TSR ausgehen, sieben ist kaum machbar, höchstens als Zweiflügler und das hat ebenfalls Nachteile. Wenn du mit 4,5 rechnest biste gut dran. Willst du aus Holz bauen? Da hab ich ne Methode entwickelt die mittlerweile auch Piggott in seinen Workshops anwendet und die deutlich weniger Zeit braucht.

vg
max
