Laderegler höherer Effizienz durch PWM

NTCs sind schon eine Idee, um terminierten Kurzschluss (also z.B. 4 min lang) bei Beginn ab zu mildern.
Aber dafür müsste von mir noch ne Schaltung nachempfunden werden.

Man kann nur das verwenden, was zu haben ist.
Dabei erscheint der von Erdorf vorgeschlagene für ein 600W- Windrad 24V schon mal brauchbar, also 3 Stück davon, Drehstrom.
Sinkt doch der Widerstand lt. Datenblatt von 2,5 Ohm bei 25°C auf 0,1 Ohm bei 175°C. Allerdings auch über 10 Ohm bei -25°C.
Laderegler/Einspeise-WR aber in Innenräumen zu platzieren, ist leistbar.

Bei meinem Generator wäre aushaltbarer Dauerstrom 11A (* Wurzel aus 3) durchaus akzeptabel, zumal 0,1 Ohm (+ Wicklungswiderstand) eh Generatorkurzschluss bedeutet, mit langsamem Mittrudeln des Rotors. Dann fließen auch keine 11A mehr.

Letzteres - na hoffentlich. Doch, könnte gehen. Z.B. 100V/10 Ohm = 10A.

Gut dass man jemanden hat, der einem rechtzeitig Tipps gibt.

Bezüglich wilder Schwingungen am Gate von T4 nämlich:
Entweder zu geringer Widerstand vor dem Gitter, oder Echo auf der Oszi-Leitung.

Letzteres war der Fall, aus folgendem Grunde:



Bei einer Leitung hatten meine Vorgänger den Masseanschluss abgeschnitten.
Gleichstrommäßig o.k, da über den linken Anschluss mit versorgt, aber nicht bei
Hochfrequenz!

Nachdem ich für den rechten einen mit Masseanschluss genommen habe, sehen die Kurven so aus:



Jetzt nur noch paar Schwingungen um 3 Mhz. Oberwellen im 1. Kurzwellen-Band um 6 Mhz nachweisbar, aber in 5 m Entfernung auch schon nicht mehr. Außerdem kommt noch ein Metallgehäuse drum.

Verzinktes Stahlblech hat gewiss mehr Wirksamkeit als ein Masseanschluss. Welcher auch fraglich ist, wenn es schutzisoliert bleiben soll. Interne Masse, ja klar.

Was sagst Du zu den Schwingungen?

Nö, damit reduziert man sie nicht, sondern sperrt sie nur ab.
Sei getrost, da hab ich längst was am Eingang. Und Am Ausgang ist bisher keinerlei Schwingung nachweisbar.

Da Max nachgefragt hat. Die Aufgabe ist wohl für mich zu schwer.

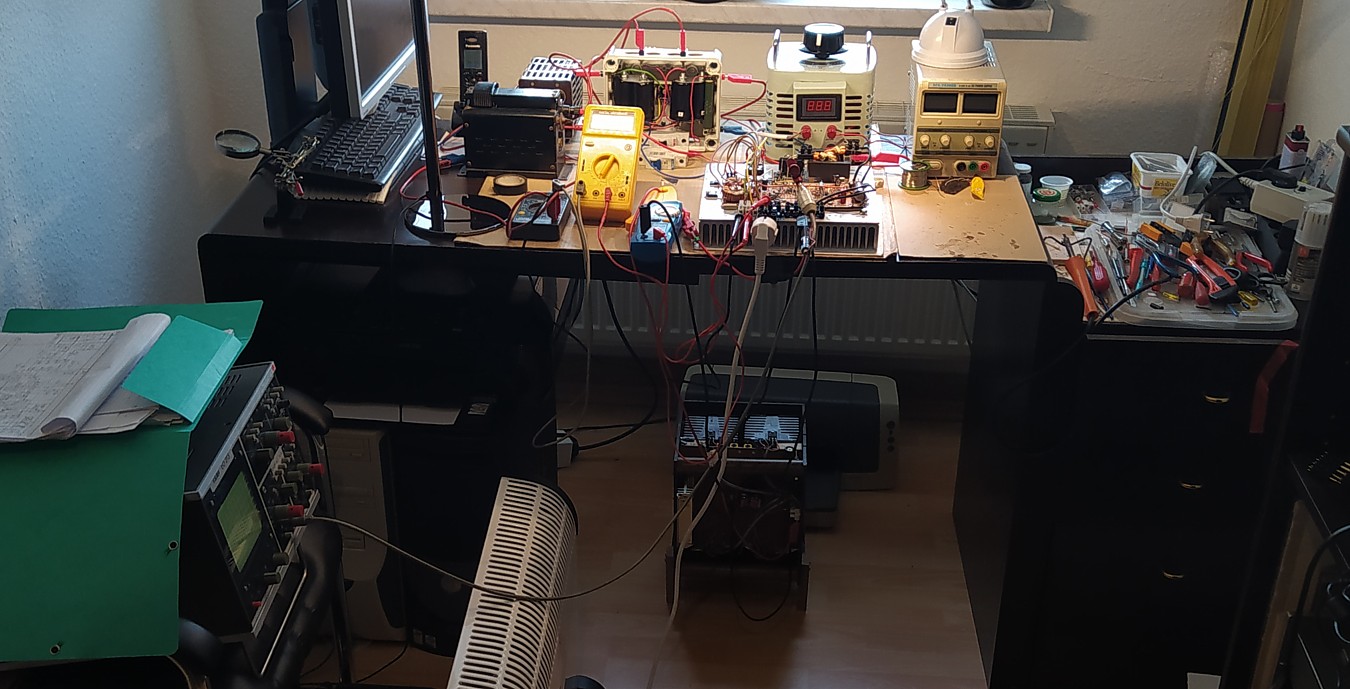

Im Anhang, wie es inzwischen bei mir dies bezüglich aus sieht. Der Heizer unten ist die Ersatzlast. Geht aber auch kleiner.
Stelltrafo ohne Netztrennung! Dafür der Oszi, Schutzkontakt abgeklemmt.

Große Herausforderung, mit analogen Mitteln eine Übertragungskurve zu generieren.
Auch hat PWM so ihr Eigenleben.

Eigentlich sollte der Eingangsspannungs-Bereich bis 80V gehen.
Bei etwa 40V aber setzen die Schwingungen aus. Ursachen unergründlich.
Dazwischen sonderbares Verhalten, bei dem die Übertragungsleistung wieder sinkt, nachdem zuvor angestiegen und danach auch wieder.

Bester Wirkungsgrad mit 78,5% ist auch nicht überragend.

Neben Schwingungen sind auch solche Besonderheiten zu beachten:
Frequenzeignung von Kondensatoren, insbes. Elkos.
Bei letzteren auch sowas wie "Stromrippel". Wird der überschritten, erwärmen sie sich zu stark.

Werde nochmal umbauen auf Schaltregler mit Ausgang kostant 13,6V. Eingang dann von 80V runter auf "bis es noch geht".
Wenn das aber nicht funzt - ruhig beiseite legen, und mich nicht weiter ärgern lassen.

Hallo Che,

das ist es wohl, dort gibt's diverse Fallen , die einer sicheren Lösung im Wege stehen .
So wurde mir das erklärt.
Aber ..
ich kann's überhaupt nicht bauen,
Anbei mal eine aktuelle Messung von unserem kleinen DC DC Wandler beim 24 V Akkuladen..

13 wär aber etwas mager...so 14,5 sollten das schon mindestens sein, sonst kriegste die kiste nie voll!

? .... nehm ich halt ein Modul mehr dazu...

P.S. Manche Wicklung wird so noch lange nicht überlastet..die sind für hohe Ströme gemacht.
Oftmals niederohmig pro Phase,unter oder um 0.5 Ohm.
