Hallo Wl01,


Ja, das geht aber nur mit einzelnen funktionierenden MPPT Reglern, z.B. dem Windmax 250.
Den Standby könntest du eventuell mit einem Shell lösen dass bei wenig Wind den MPPT Regler abklemmt?[/quote]


Hmm, das klingt eher wenig, bzw. nicht danach, dass 24 Volt Generatoren helfen würden.
Die würden dann nur 25 V im Leerlauf bringen.

Vielleicht dann mit dem 48 V, 36 V Akkus laden und von dort Stepdown die 24 V Akku laden?
Ladebeginn wäre nach deinen Angaben dann aber auch erst bei 9 m/s.

Also wenn das so ist, das du bei 9 m/s nur ca. 50 V hast. Dann passen die 48 V Generatoren für 24 V Ladung.

Grüße

Hallo, danke für all die Typs. Ich habe einen Teil umgesetzt und teilweise Erfolg und teilweise Misserfolg (allerdings und nur kurzfristig und meine Schuld) gehabt.
Wie ich geschrieben hatte, benötige ich eine Schaltung, die den 48V Windrädern die 48V Batteriespannung fühlen lässt, aber nur eine 24V Ausgabe für mein 24V-Batterie-System liefert. Nun die Batterien à € 30-40 mal 4 zu investieren war mir zu teuer.

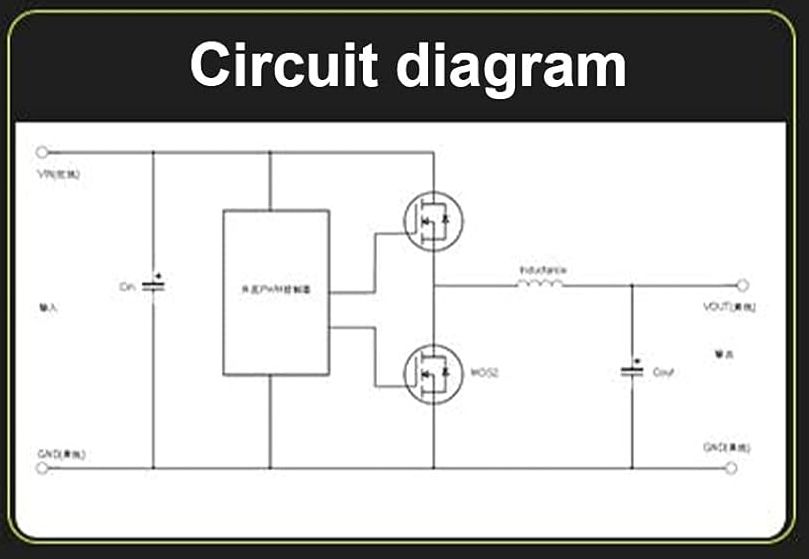

Daher habe ich nur den 48 auf 24V Stepdown-Generator gekauft.
Und tatsächlich, als ich ihn zwischen Batterie und Windräder (ja vorher sind natürlich noch die Brückengleichrichter) anschloss, kamen bei den Batterien 24V an und die 48V-Windräder drehten sich mit sehr hoher Umdrehungsgeschwindigkeit (drei bis viermal schneller als vorher) bei ca. 7,5 m/s und lieferten an der AC-Seite so 40 bis 50V. An der DC-Seite waren es eben die 24V-Batteriespannung. Dann habe ich leider den Fehler begannen und die Windräder und den Stepdown-Generator von der Batterie zu trennen, um die Spannung und Leistung am DC-Bereich (ohne Batteriebeeinflussung) zu messen. Tja und das hat der Stepdown-Generator leider nicht überlebt. Offensichtlich traten dann AC-seitig Spannungen über den zugelassenen 60V auf. Nachher löste die Überspannungssicherung immer wieder aus, da es am Stepdown-Generator offensichtlich einen Kurzschluss gab.

Gut, ein neuer Stepdown-Generator ist bereits bestellt.
Also, wenn sich die bisherigen Werte bewahrheiten, dann laufen die 48V Windgeneratoren mit dem 48V Stepdowngenerator im optimalen Leistungsbereich und liefern so 60V AC und entsprechend heruntergeregelt 24V am DC-Bereich.

Hallo,

TSV oder Suppressordioden sind dazu gedacht kurzzeitige Überspannungen abzubauen, siehe:
https://de.wikipedia.org/wiki/Suppressordiode

Kurzzeitig meint hier < 1 s. Dauerhaft können diese nur wenige Watt abführen.
Suppressordioden alleine würden durchbrennen und keinen Schutz bieten.

Grüße

Sorry,

Wl01 hätte das Windrad auf der AC Seite vorher kurz schließen müssen, bevor der Akku abgeklemmt wird.
Alternativ das Windrad vom Stepdown vorher trennen müssen, wobei das Windrad dann unbelastet durchdrehen kann.

Eine TSV oder Suppressordiode alleine kann hier keine zuverlässige Dumpload darstellen.
Das wäre toll wenn das ginge und würde für say 1 Euro viele Probleme lösen.

Grüße

Ja, klar,

ich finde das sehr spannend hier so einen Stepdown zu verwenden und zu vermessen.
Es passiert dann flott, das Windrad unbelastet hoch drehen zu lassen und dann entsteht eben eine höherer Spannung,
nicht nur kurzzeitig sondern solange wie das Windrad nicht belastet ist.

Grüße

Ja, nachher ist man sicher klüger.
Werde vielleicht eine rücksetzende Sicherung zwischensetzen, habe ohnedies noch eine 60V/40A.
Die Windräder drehten auch mit Last (also 24V Batterie) mit dem Step-Down-Generator ganz schön hoch (erstmalig! Die bisherige Verwendung von 48V Windrädern mit 12V bzw. 24V Batterie war alles Quatsch).

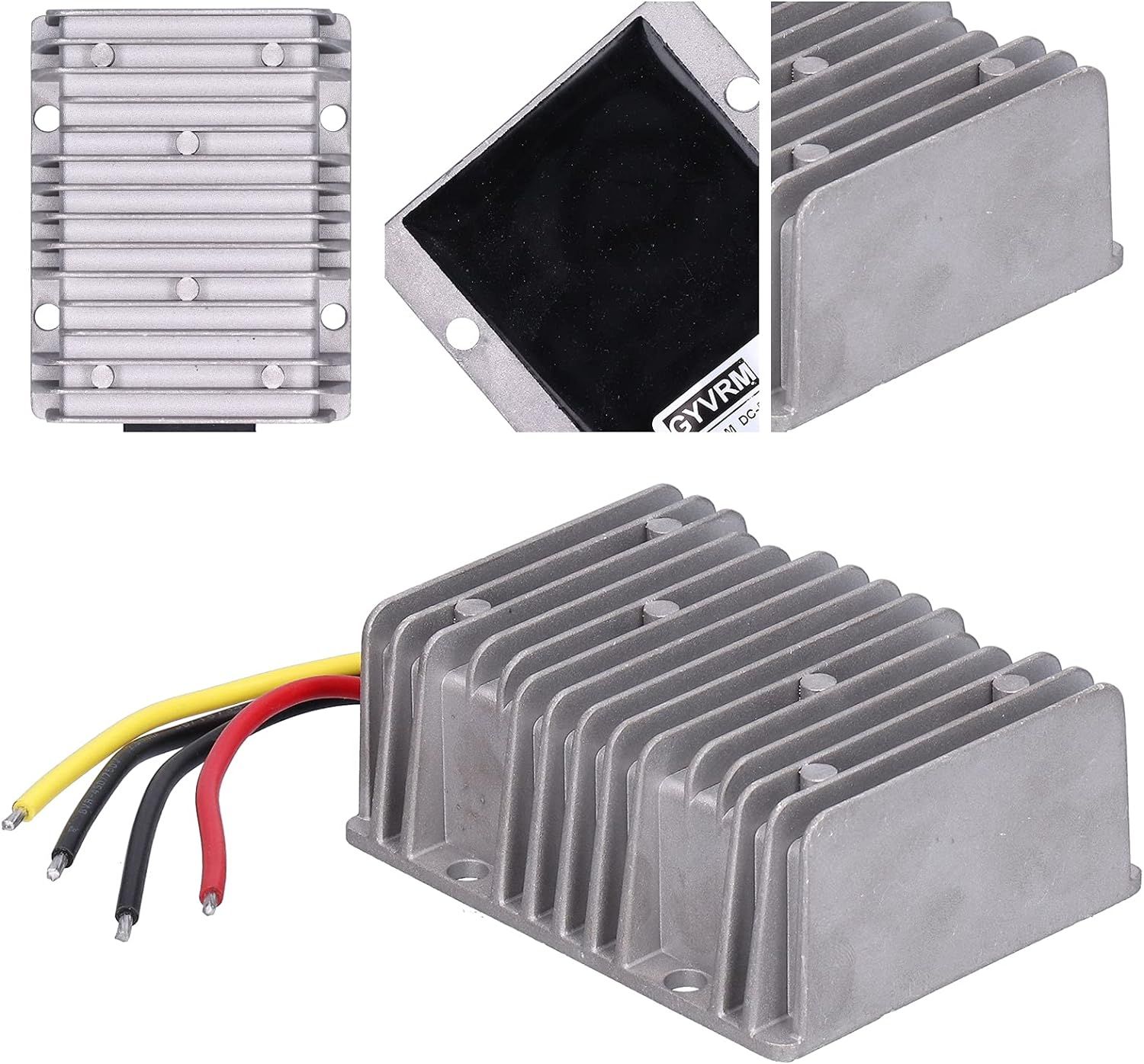

Der Step-Down-Generator ist übrigens einer ohne Anzeige aber großen Kühlrippen.

Jetzt erhebt sich lediglich die Frage welche Leistung die "48V 600Watt" Helix Chinawindräder tatsächlich bei vorgesehener vollen Ausnutzung bringen. Das eine (4.) 12V Darrieuswindrad bringt auch bei sehr hoher Geschwindigkeit relativ wenig. (6V, maximal 14V bei 7 m/s)

Hallo

Wenn das Windrad im Lehrlauf bei 7 m Wind nur 14 V erreicht, braucht es schon 30 m/sek um auf 60 V zu kommen.
Da wird der Step-Down-Generator sicher keine 24 V ausgeben.
Was macht Ihr da eigentlich ? schon mal Ladestrom gemessen?

Gruß Aloys.

Hallo

Ich denke wenn ein Stepdown an einem Akku ist hat der auch die Akkuspannung am Ausgang, egal ob der läd oder nicht , selbst ein kaputter hat da die Akkuspannung !!!
Es MUß der Ladestrom gemessen werden (laden oder gar entladen ???)
Verlas Dich nicht auf eine Anzeige, nimm ein externes Meßgerät.

Gruß Aloys.

Nicht Dumpload (Ersatzlast), sondern Load Dump, also zu Deutsch Lastabwurf. Hat man z.B. in Elektrischen Maschinen der Batterietrennschalter zum Abschalten verwendet wird. Die laufende Lichtmaschine oder geladene Induktivitäten sorgen in so einem Fall für eine kurze Spannungsspitze mit hoher Leistung.

Hier ging es doch nicht um Dauerbetrieb.
