Windmesser in Echtzeit, kein Handgerät!

Hallo,

vielleicht hat jemand einen Tipp bezüglich Titel, bezahlbar.
Die Lösung von PCE kostet nämlich mit Kabelverbindung ca. 550 EUR Brutto, mit Sensor.
Dazu noch ca. 120 EUR für 25m Kabel. Kann auch länger sein.

Die Funklösung kostet gleich mal das Doppelte.

Beide haben die Anzeige in Echtzeit.
Daher keine Wetterstationen anbieten! Die übertragen Daten i.A. alle paar Minuten einmal. Einfach, damit die Sendebatterien länger halten.

Grüße, Che

Jeder hat ein Recht auf seinen Ärger, nicht aber auf Beleidigung!
Nachdem die Administration 2x vergeblich versucht hat, das Wort asozial zu editieren, fühlst Du Dich bitte dies bezüglich virtuell in die Eier getreten! Nicht unbedingt lange, aber Strafe muss sein.

Dabei ist zu überlegen, ob nicht dafür, dass ich mir vor genommen habe, das Forum über das Windmühlenthema auf dem Laufenden zu halten, die Allgemeinheit wenigstens in speziellen Dingen ihren Beitrag leisten möchte.
Das auch, nachdem das, was von Dir kam, bisher das Thema eher verfehlt hat.

Ansonsten würde es wohl wieder daraus hinaus laufen, dass die besten Antworten ich mir selber gebe.
Das könnte so aus sehen.

Man nehme einen Sensor von PCE mit Spannungshub 10V und 20m Kabel
Immer noch wenig Aufwand zu Apothekerpreisen, das sieht man schon an der Anzeigetechnik unter <Zubehör / Optionen>.
Aber wenigstens kalibriert und mit 3% Genauigkeit.

Folgender Gedankengang:
50 m/s entsprechen 10 V,
20 m/s demnach 4 V. Die 20 genügen meistens für Kennlinienaufnahmen.

Multimeter sind billig und haben ne Skalenteilung, die auf der 2 aufbaut. 2000 mV ist ideal, da es kommaneutral ist.
Das kann man sich setzen durch ne Klebemarkierung, wie ich sie hier mit einem weißen Dreieck angebracht habe.



Wären also gerade 12,14 m/s. Sogar mit mehr Kommastellen, als man eigentlich braucht.

Zur Anpassung wird nur noch ein Spannungsteiler benötigt, von 4V auf 2V, also 2 zu 1. Bestehend aus 2 gleichen Widerständen, z.B je 1 kOhm.

Wenn doch mal über 20 m/s gemessen werden muss, so lässt sich das mit dem nächstgrößeren Messbereich und Umrechnung auch erreichen.

Denke, die Lösung ist zur Aufnahme einer Kennlinie völlig ausreichend.
Vielleicht lässt sich noch ein preiswerterer Sensor finden, oder gar ne Komplettlösung. Notfalls muss ich aber wieder den eigenen Kopf bemühen, der mir bisher eh der zuverlässigste war.

Anwenderwunsch muss man schon respektieren. Und auch die Notwendigkeit, für den Netz-WR eine Anlagenkurve zu erstellen.

Das ist sehr freundlich Max. Besten Dank!

Mit Fahrradtacho ist aber nicht mehr mein Stil. Dem Herrn M wohl auch nicht angemessen.
Auch würde mich wundern, wenn die auf diese hohe Frequenz zu programmieren sind. Geht das doch nach meiner historischen Erinnerung nur über die Radgröße:
Dann müsste es schon ne konkrete Anleitung geben, von einem, der das erfolgreich gemacht hat.
Auch brauchte ich bezüglich Vw unbedingt eine Stelle nach dem Komma.

Was ich aber gefunden habe, ist ein Schalenkreuz mit Spannungshub 10V.
Sieht aus wie ein Nachbau von PCE.
Würe mir gefallen. Nur eben wieder Lieferung aus CN "zwischen Fr, 30. Apr. und Mi, 26. Mai".

Mal sehen, vielleicht finde ich noch einen Lieferanten mit Niderlassung in der EU.

Hab sowas vor 25 Jahren auch gemacht. Da war der einstellbare Rad-D noch auf das begrenzt, was beim Fahhrad vor kam.
Aber ich werd mal sehen.

Gewiss ist auch bei den besseren Anämometern die Signalentwicklung mit Reed-Kontakt. Daher ja auch meine Einschätzung Apothekerpreise für geringen Aufwand.
Bei den Ausführungen 0 bis 10V ist aber schon ne Elektronik drin, die die Frequenz in Spannungshub umwandelt!
Daher sind die auch etwas teurer.

Heißkleber?

Hätte ne Aeolog 3 abzugeben...

Es ist nachvollziehbar dass manch einem ein in Artikel #3 verlinkter Windsensor von PCE zu teuer ist. Kosten die doch inzwischen über 200 EUR. Ein Bekannter hat daher auf einen mit Schalenkreuz aus China zurück gegriffen.
Hatte ich derzeit auch vor. Bin aber inzwischen froh, davon Abstand genommen zu haben, und das liegt nicht nur an der langen Lieferzeit.

Angegeben ist Ausgangsspannung 0 bis 10V, und Messbereich 0 bis 30 m/s. Das lese ich so, dass bei 30 m/s 10V anliegen.
Also muss mit einem Poti runter geteilt werden auf 0,3, damit an einem Voltmeter dann 3V angezeigt werden.
(Den Dezimalpunkt nach der 3 muss man gedanklich für m/s-Anzeige 1 Stelle nach rechts verschieben. Denn für richtige 30 (V)
brauchte man einen Verstärker auf 30V.)

Bei Spannungsteilung auf 0,3 wurden aber die m/s immer zu hoch angezeigt.
Also hat der User verglichen mit seiner Wetterstation (am gleichen Ort). Und immer dann, wenn da die m/s aktualisiert wurden, die Anzeige vom Echtzeit-Schalenkreuz mit dem Poti (10 kOhm) angeglichen. Nach einem längeren Procedere ergab sich ein Teilerverhältnis von 0,2, welches er mit nur 2,8% verfehlt hat. Respekt! (Ich habe ihm geraten, das so zu lassen.)

Daraus muss ich schlussfolgern, dass die 10V bei 30m/s nicht stimmen, sondern dass sie schon bei 20 m/s erreicht werden.
(Hat man oft bei Wühltischverkäufen, dass Angaben nicht stimmen. "Windrichtungssensor" ist z.B. auch falsch.)

Wenn die ähnlichen Artikel (Aktion für verlinktes Schalenkreuz inzwischen beendet) das auch haben, so empfehle ich anstatt des Potis Festwiderstände. Zum Einen 2 kOhm, zum Anderen 8 kOhm, jeweils Metallschichtwiderstände 1%.

Als Anzeige wurde so etwas verwendet wie im Link.
Könnte auch sein, dass das z.B. 3V anzeigt obwohl 2V anliegen. Vermute ich zwar nicht, aber sicher sein kann man sich nicht.

Für Windsensor und Voltmeter braucht man noch ein Schaltnetzteil 24V. Ich denke, dass eins für beide Geräte genügt.

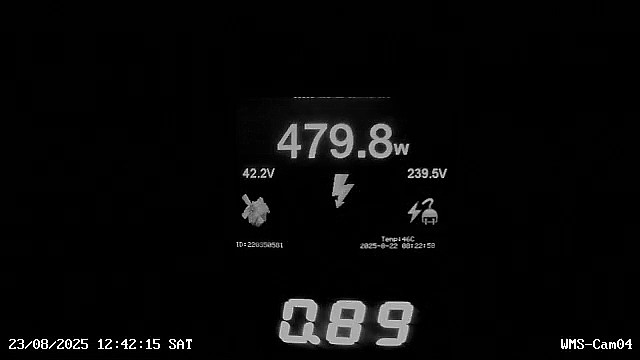

Über das (selbstleuchtende) Voltmeter noch 2 Lagen Graufolie zur Abschwächung gelegt, ergibt das mit einer Reolink- Fernüberwachung z.B. folgendes Bild.



Waren also gerade 8,9 m/s.

Aktualisierung nur ca. alle 3s, gerade noch akzeptabel. Ob es am Windsensor leigt oder am Voltmeter, kann ich nicht sagen.
(Wieso plötzlich SW-Darstellung, daraus konnte sich der User keinen Reim machen, aber irgendwas wurde sicher verstellt.)

Fazit:
Wer auf Überraschungen keinen Wert legt aber auf schnelle Lieferung, muss wohl auf Präzisionskomponenten von z.B. PCE zurück greifen. Dort bekommt man zudem ausführliche Datenblätter. Da ist übrigens auch zu sehen, was für Varianten bei so einem Windsensor neben 0 bis 10V noch möglich sind. Schon darauf muss man bei Billigware aus CN achten!
