Re: Darrieus Rotor

 ·  Gepostet: Gestern um 21:08 Uhr  ·  #241
Zitat geschrieben von Che

Es ist sehr schwer, im ausgebauten Zustand an einer Spulenscheibe Windungskurzschlüsse nach zu weisen.
Deshalb ist es sinnvoll, die auf der Achse erst mal in eine der beiden Magnetscheiben ein zu stecken.
Es muss sich dann quasi wiederstandsloser Lauf ergeben.


Hab ich so gemacht, ist tatsächlich frei gelaufen, Jetzt hab ich innen mal alles gereinigt ausgeblasen und mit Hohlraumschutz versiegelt. Luftspalt hab ich jetzt mal 0,5mm mehr gemacht. Morgen kommt die kunst den Generator wieder ohne Verletzung meinerseits zu schliesen. die letzten 5mm sind schon heftig.
Lg Kalle
Che
*!*!*!*!*
Avatar
Geschlecht:
Herkunft: Wurzen
Alter: 71
Beiträge: 4530
Dabei seit: 06 / 2014
Betreff:

Re: Darrieus Rotor

 ·  Gepostet: Heute um 10:28 Uhr  ·  #242

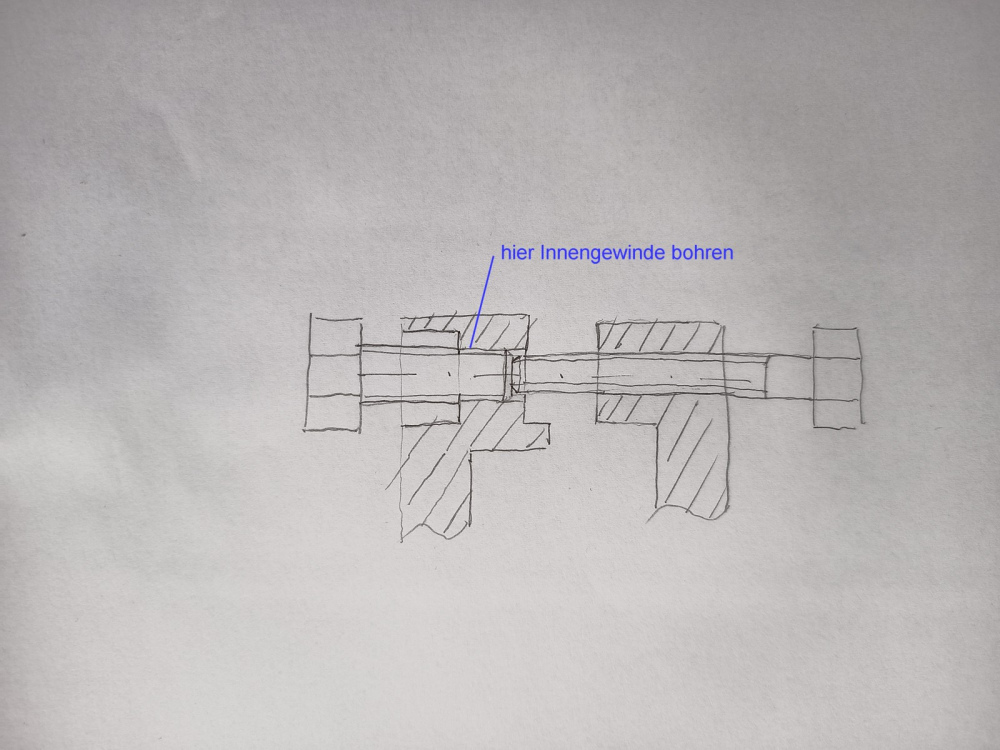

Falls Du bisher noch keine Ausrückmechanik mit Zustellgewinde gebaut hast geht auch sowas:




Das (relativ) gleichmäßig 3x auf verschraubtem Rand anordnen.

Dort wo die Zylindersenkungen sind im Durchgangsloch Gewinde Bohren im D eine Nummer größer als die Montageschrauben haben. Wenn diese z.B. M5 dann M6. Musst mal ausmessen, was da geht.
Muss noch genügend "Fleisch" verbleiben für spätere Verschraubung.

In dieses Gewindeloch quasi als Gegenlage Schraube einschrauben wie dargestellt.

Mit Längeren Schraubenbolzen (hier rechts) lassen sich nacheinander stückweise die beiden Magnethälften absenken.
Dabei möglichst Akkuschraiuber (im Langsamgang) verwenden.
