550W Windrad aus China startet (zu) spät

ist normal, dass Du da ganz andere Messergebnisse hast, wenn da die Zuleitungen vom Generator bis zum Boden so lang sind. Je länger die Zu-Ableitungen, je höher der Widerstand. Auch müssen die Zuleitungen einen hohen Querschnitt aufweisen, am besten so um 5-10mm Querschnitt um Leistungsverluste zu eleminieren.

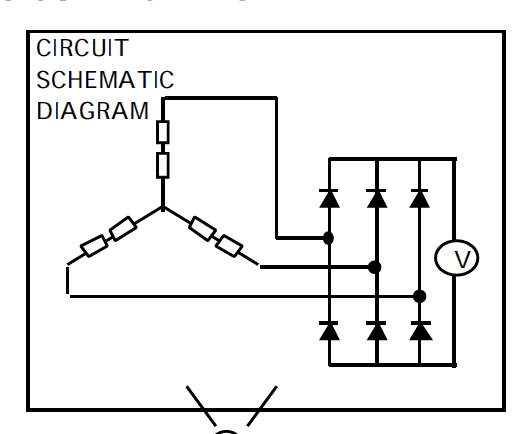

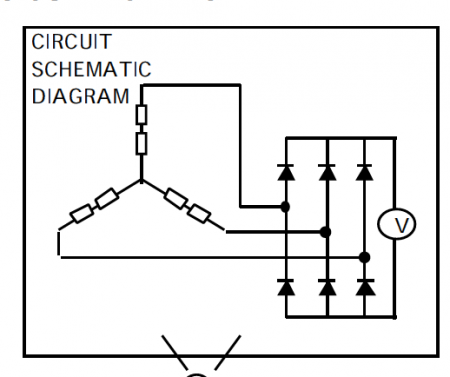

Nach wie vor jedoch nicht nachvollziehbar, dass Du da 2 Drähte braun und blau hast und den Erdleiter. Auch sagst Du,das der Generator ein 3 Phasiger ist, somit ist das nachstehende Schema richtig und nichts anderes, vor allem dann, wenn nur 2 Drähte Spannung haben. Andere Technologien sind mir unbekannt, ausser es handelt sich um einen 1-2 phasigen Generator.

Zu den drei Kabeln aus dem Windrad: Es handelt sich um Dreiphasenwechselstrom = Keine Erde. Es ist zwar auch ein Gelb-Grünes Kabel angeschlossen, was aber keine Erde ist, sondern bei mir eine Phase darstellt. Ich glaube auch, dass die originalen alle drei Grün waren, jetzt im Mast versteckt sind und nur durch meine Verlängerung jetzt unterschiedliche Farben haben. Die Kabel wurden mit einem Erdkabel verlängert, welches bis zur Gleichrichterbrücke etwa 20m lang ist und 1,5mm Querschnitt hat jeweils. Ich denke das der Querschnitt reicht, da da ja kaum Strom durchfließt. Das da jemals 550W produziert werden wage ich zu bezweifeln. Die Schaltung müsste also dem Diagramm oben entsprechen. Nach der Gleichrichterbrücke haben die Kabel für den Gleichstrom zum Grid-Tie-Inverter jeweils 4mm.
Wenn ein Kurzschluss wäre, müsste der Ohmwert doch auch 1 sein oder? Der recht hohe Ohm-Wert wäre also auf die langen Kabel zurückzuführen, aber warum ist der immer unterschiedlich?
Ich probier das sonst mal mit 6 Flügeln und werde mal testen, was passiert. Komplett abbauen ist wie gesagt schwierig und würde ich nur machen, wenn jetzt auch beim nächsten Sturm mit 6 Flügeln nischt passiert. Was ist grundsätzlich der Unterschied zwischen 3 und 6 Flügeln? Weil man kann das gleiche Chinarad auch mit 6 Flügeln für etwas mehr Geld bestellen.

Grüngelb sollte immer nur(!) für Erdung verwendet werden. Das hat keine Phase zu sein, bloß weil man so ein Kabel noch liegen hat! Sicherheitsvorschriften werden nicht von Spaßvögeln gemacht um euch zu ärgern. Auch wenn sie dem einen oder anderen vielleicht lästig sind.

Tut mir ja leid, dass wir dir nicht sagen können "bau sechs Flügel dran und die Mühle läuft". Von uns bekommst du nur die Wahrheit zu hören, auch wenn sie unbequem ist. Vielleicht reicht es ja auch schon, die Lager zu wechseln/schmieren, aber runter muss das Windrad wohl auf jeden Fall. Wenn du einen so geringen Querschnitt verwendest, sind leider auch deine Widerstandmessungen weniger aussagekräftig.

Mit sechs Flügeln hast du ein höheres Drehmoment. Das bedeutet, dass dein Windrad in der Regel früher anläuft. Du hast aber auch merh Verwirbelungen, was bedeutet, dass dein Windrad langsamer läuft un einen geringeren Wirkungsgrad hat. Es kann also sein, dass dein Windrad früher dreht, aber nciht schnell genug, um Einspeisespannung zu erreichen.

Ich bleibe dabei, dass dein Problem nicht die Flügel sind, sondern, dass es irgendwo anders liegt.

Hallo
willst Du uns eigentlich vereppeln?
Sind schon sehr komische Sachen, die du da dauernd neu postest. Hast Du überhaupt eine Ahnung von der ganzen Sache? Windräder können, wenn falsch montiert zu Waffen werden und Mensch und Tier umbringen. Ich verstehe nicht, dass man ohne Wissen so etwas aufbaut, Schrauben nicht richtig montiert und fragt, wo ein Sicherungs-Sprengring montiert wird.

Wie auch XXLRay schreibt: es gibt Vorschriften die da sind um sich selbst und auch andere vor Schaden zu bewahren.

Laut Hersteller läuft das Ding bei ca. 3m/s an. Wird wahrscheinlich auch hinkommen, ausser man montiert die Flügelnabe auf die Aufnahmewelle ohne U-Scheibe. Ist dann wohl klar, dass da einiges nicht mehr funktioniert und Du ALU Abrieb auf den Flügeln findest.

Erstmal vielen Dank für die tolle Unterstützung
@soderica: ich will hier keinen veräppeln, sondern habe wirklich keinen Plan von dem Thema und der Chinese hat weder ne Anleitung beigepackt noch konnte er eine mailen. Wie eingangs beschrieben bin ich Neuling und würde sonst hier auch nicht um Hilfe bitten.
@doelle4: das Ding hat 24 Volt. Bei Sturm konnte ich zu Beginn ca. 45 Volt messen und etwa 35 Watt zeigte der Zähler an. D.H. es hat im Prinzip funktioniert - ist natürlich noch optimierbar (Kabel, u.U. Kondensatoren um Spitzen zu minimieren).

Jedenfalls konnte ich dank eurer Hilfe einen Teilerfolg erzielen: Das Ding dreht sich wieder und ich habe 4 Volt am Gleichrichter messen können (Es ist aber auch recht wenig Wind gerade).
Dennoch ist die Konstruktion noch nicht optimal: Ich habe jetzt den Sprengring auf die Welle geschoben, dann die Flügelhalterung mit Rotor draufgeschoben und die selbstsichernden Mutter komplett raufgedreht (hatte ich vorher auch, d.h. das Ding kann also schonmal nicht mehr weg und keinen erschlagen!). Wenn ich nun aber bombig anziehe, blockiert die Sau wieder. D.h. ich muss noch etwas Spiel lassen. Es funktioniert so zwar und wird auch nicht abfliegen, aber das kann ja so eigentlich nicht richtig sein. Vor allem, da dadurch auch die Flügelhalterung etwas Spiel hat. Wie kann man dieses Montageproblem zunächst lösen? Ob das Ding noch volle Leistung (siehe unterschiedliche Widerstände) hat, wird erst der nächste Sturm zeigen. Ich bin aber froh, dass es sich jetzt erstmal wieder dreht.

zuerst mal zum vereppeln, ganz zu Beginn habe ich Dich ersucht, alles so zu beschreiben wie es war, davon ging ich dann aus, aber es kamen da immer neue Dinge dazu und somit entsteht schon ein etwas merkwürdiger Dialog.
Die Sache mit der Nabenaufnahme am Generator: Im Normalfall ist eine Konuswelle vorhanden, welche aus dem Generatorengehäuse herausgeführt ist. Direkt am Gehäuse wäre auch der innere Ring des Kugellagers ersichtlich, oder aber der Konus ist so bearbeitet, dass er 1-2mm Versatz hat. So wie Du aber beschreibst, hat es da eine normale Welle ohne Konus.

Montage wäre dann folgendermassen, dass die ca 2.3 mm dicke Unterlagsscheibe zuerst über die Welle geschoben wird (darf aber nicht grösser sein als der innere Ring des Kugellagers ), darauf achten, dass die Unterlagscheibe keine Berührung mit dem Gehäuse hat. Oft sind diese U-Scheiben etwas gewölbt, montiere sie also so, dass die Wölbung Richtung Kugellager zeigt. Danach kommt die Flügelnabe drauf, dann nochmals eine U-Scheibe und der Sicherungs-Sprengring. Zu guter letzt wäre noch die selbstsichernde Mutter zu montieren. Die Flügelnaben sind meistens aus ALU Druckguss gefertigt und vertragen nicht unbedingt ein mehrmaliges demontieren, vor allem aber wird das Material deformiert und gequetscht, wenn, genau so wie Du schreibst, bis zum geht nicht mehr, angezogen wird. Kontrolliere unbedingt die Bohrung der Flügelnabe, falls da irgendwelche Beschädigungen sind, schmeiss das Ding weg, es ist zu gefährlich so etwas nochmals zu verwenden und Du als Betreiber dieser Anlage haftest für sämtliche Schäden. Mach als Fotos von der Nabe und der Welle, so können wir sehen, wie der Zustand ist.

Lässt sich denn die Welle ohne montierten Rotor leicht drehen?

Auf jeden Fall ist es für den Generator und den Rotor nicht gerade vorteilhaft, wenn da Spiel vorhanden ist, bei der Rotation entstehen enorme Fliehkräfte und auch der Wind bringt da so einiges an Kräften hervor, die bei unsachgemässer Montage Welle und Flügelnabe schädigen. Eine Flügelnabe muss absolut passgenau und ohne Spiel montiert werden

Deine Frage zu den Flügeln, soll ich die 3 zusätzlichen noch darüber montieren, das würde ich nicht tun, da die Nabe nicht dafür konzipiert wurde, alles andere ist ein reines gebastel, abgesehen mal vom Rundlauf des Rotors-Unwucht.

Kabel findest Du in der Bucht, bei 20m Länge müssten es aber schon 5/2 sein, besser mehr. Evtl bekommst Du auch beim Autoelektriker um die Ecke was günstiges.

Wie XXLRay schreibt und auch wie ich vermute, ist da in der Mühle ein Regler drin, da laut Beshrieb eine Regelung von besagten 12 auf 24 Volt stattfindet. Wäre dem tatsächlich so, dann kämen da ja nicht die einzelnen 3 Phasen raus, sondern halt eben nur 2, einmal Plus und einmal Minus.

Danke für die Hinweise! Habe es jetzt mit weiteren eigenen Unterlegscheiben bombig festgekommen und es dreht sich trotzdem leichtgängig! Juhuu! Bei der Lieferung war allerdings nur ein Sprengring und keine Unterlegscheiben und keine Anleitung dabei, daher hat es nicht ordentlich funktioniert.
Ich werde mir allerdings ein neues Erdkabel 4 Adrig bestellen mit 2,5mm Durchmesser und die Erde dann nicht beschalten. Größere Durchmesser machen keinen Sinn, da die drei Originalkabel aus dem Windrad auch nicht so extrem große Durchmesser hatten (auch nur 2,5mm geschätzt).
Zudem brauche ich eine neue Flügelhalterung für 6 Flügel und eine entsprechende Kappe.
Was die unterschiedlichen hohen Widerstände angeht muss ich gucken, was der nächste Sturm an Leistung abwirft.
Hat den jemand noch Hinweise, wie man die Einspeisung optimieren kann? Habe bei youtube auch mal Schaltungen gesehen, wo jemand zwei Inverter benutzt hat (einen von 12V bis 28V und zusätzliche noch so einen, wie ich ihn habe 1200W 28-55V). Aber wie wird sowas geschaltet, ohne dass der kleine bei Überspannung durchbrutzelt?

Da hast du einen Denkfehler. Der Widerstand ergibt sich aus Querschnitt und Länge. Nicht nur aus dem Querschnitt. Das bedeutet, dass ein kurzes Stück Kabel ruhug einen geringeren Querschnitt haben darf.

Wieso nun 46m? Da kommen doch 3 Phasen Wechselstrom raus. Das Kabel ist ca. 20m. Da bestell ich mir dann noch ein dickeres. Reicht 2,5mm oder 4mm?

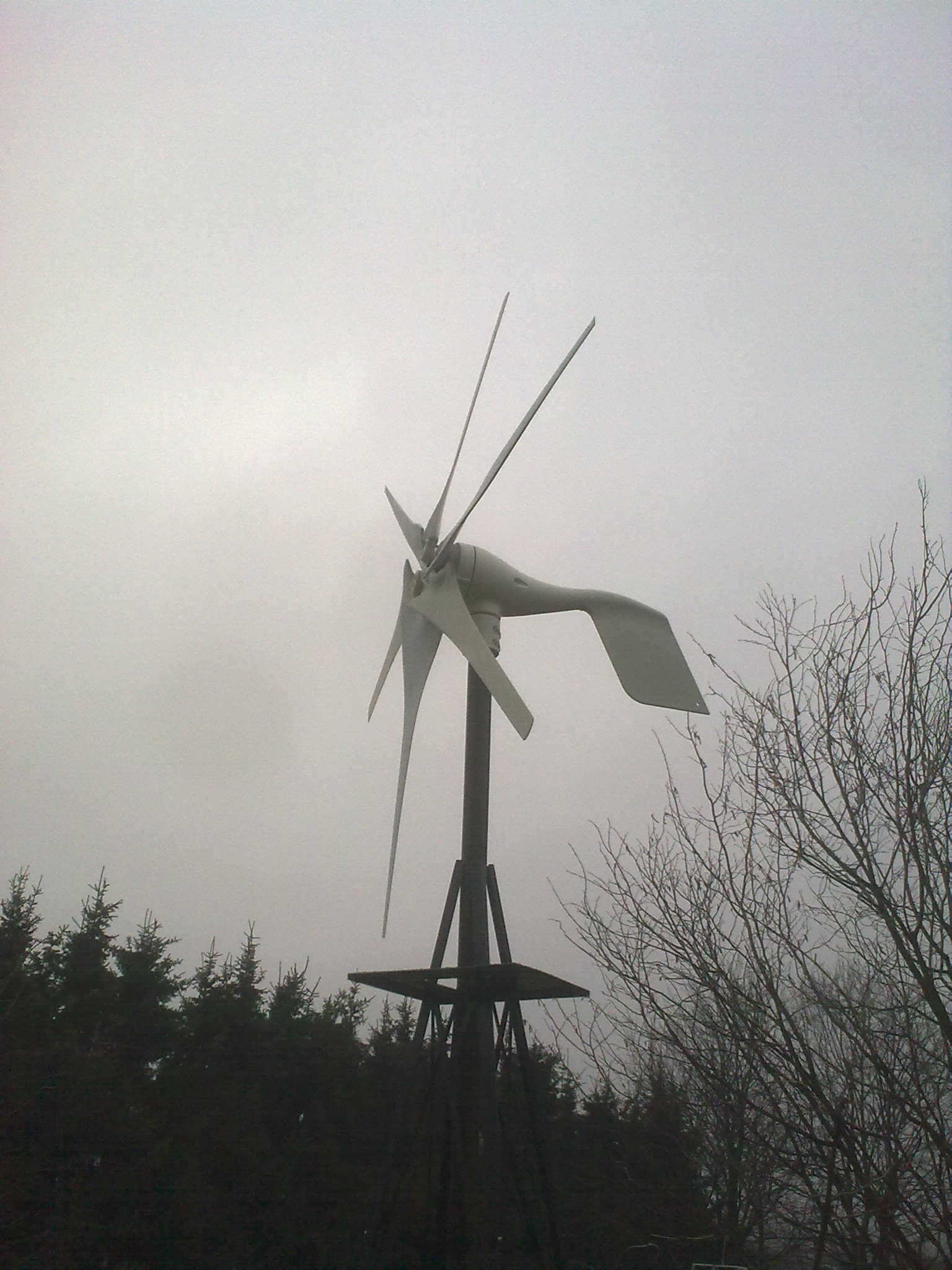

Kannst sogar recht haben mit Deiner Schätzung zur Voltzahl. Jetzt läuft das Ding zwar früher an, habe jetzt aber bei 9m/s laut Windfinder auch nur maximal 8V erreicht. Das schöne ist aber, dass es nicht so laut ist, weil es nicht ganz so schnell dreht. Die originalen Blätter hörten sich bei Sturm an, als ob ein Helikopter startet. Wo bekommt man denn z.B. günstige, gute Rotorblätter für mein Teil und ne neue Nabe? Bei Ebay ist die Auswahl nicht wirklich groß.
Muss man mal beobachten, wenn es windiger wird, wie hoch die Spannung tatsächlich wird. Lässt sich natürlich auch noch wieder zurückbauen das ganze, wenn auch bei Sturm nichts bei rum kommt. Ich denke aber, dass bei den Kleinwindanlagen eh das Experimentieren im Vordergrund steht, da anders als bei Photovoltaik vermutlich der Großteil der Anlagen sich nicht rechnet, bzw. vor der Amortisierung Schrott ist. Im Schnitt kann man glaube ich schon sehr froh sein, wenn so ein Teil 100-200 KWH im Jahr schafft (=20-40 Euro im Jahr einbringt, wenn man keine Akkus benutzt).
Werde die Dinger also noch mal etwas testen, da ich mit dem frühen Anlauf und sehr ruhigem Lauf recht zufrieden bin.
Tagsüber, bei Licht sind die niedrigen Spannungen unproblematisch, da durch die PV-Module knapp 35-40V anliegen und so mit eingespeist werden würde. Nachts ist natürlich so bei wenig Wind nischt, ist aber auch die Frage, ob sich da größere Investitionen jemals rechnen würden, um auch diesen Schwachwind noch zu nutzen!? Dennoch interessiert mich Deine Schaltung sehr - kannst Du dazu bitte einen Link setzen?
Wäre natürlich auch ne gute Idee, nen Inverter am Mast, muss natürlich dann alles wasserdicht werden... 10-30V wäre mit den original Flügeln aber zu wenig, da ich damals bei Böen auch mal 45V gesehen habe...Möglicherweise ist auch noch mehr drin? Wie ist denn der Spannungsverlauf so eines 12/24 V Autoadjusting Windrades? Sind bei Windböen auch mehr als 55V drin, bzw. droht dem Inverter bei Orkan der Überspannungstod?
Bei Ebay habe ich was ganz interessantes zur Spannungsbegrenzung gesehen, allerdings wird da die Überspannung nur verheizt - wie ist sowas wohl beschaltet?:

http://www.ebay.de/itm/1607375…4765wt_932

Höherer Mast wäre natürlich immer gut, aber wie hoch kann so ein Mast sein, ohne dass man den durch den ganzen Garten abspannen muss? Was kann man als Mast denn gutes und günstiges empfehlen? Gut wäre etwas zum klappen oder so, damit man da gut rankommt.
Ich denke einfacher und ungefährlicher wäre es demnächst noch etwas Feuerholz zu produzieren

habe den Fortgang dieser Geschichte erst jetzt gelesen ( Weiterleitung funzt schon wieder nicht ).

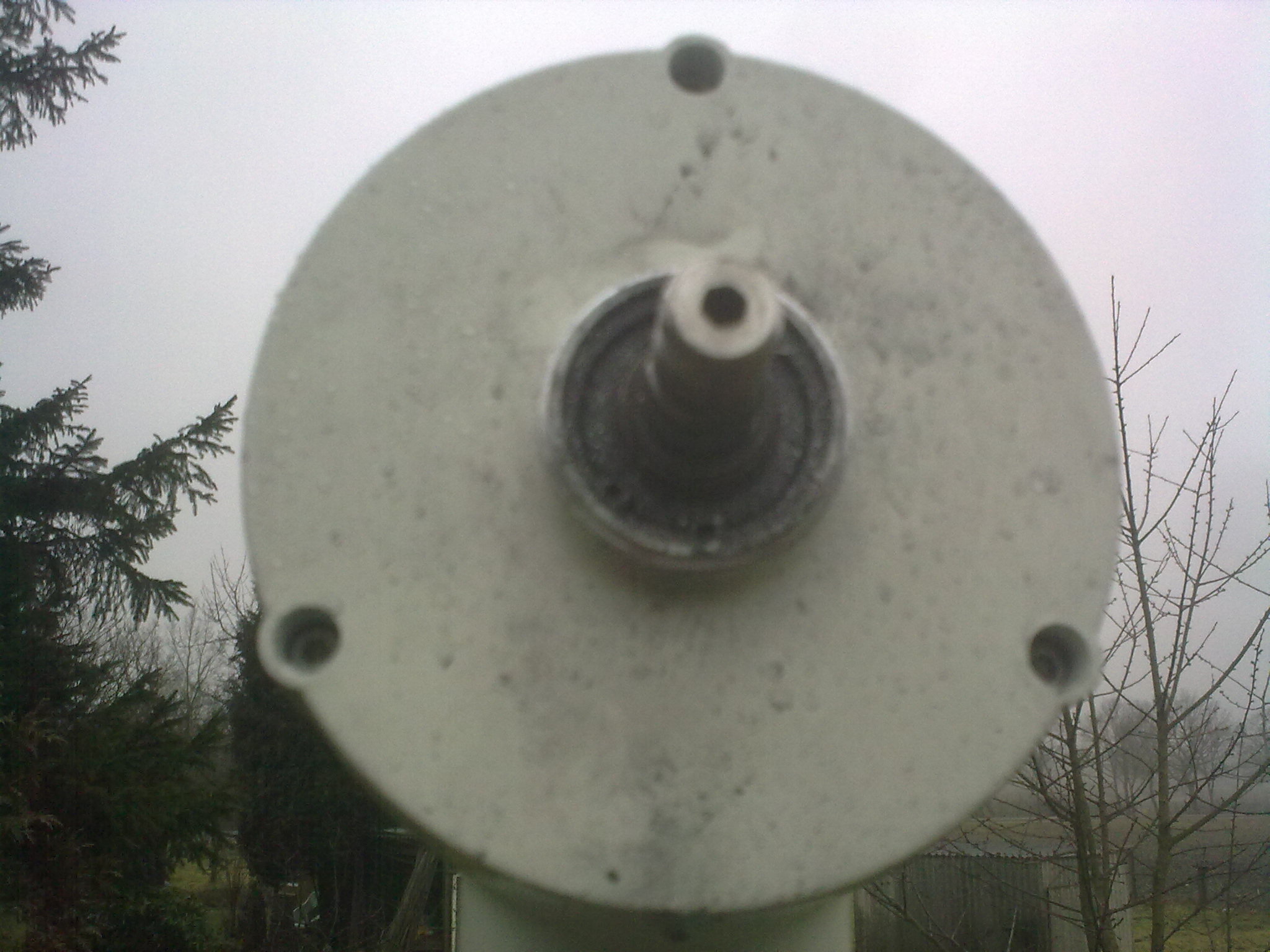

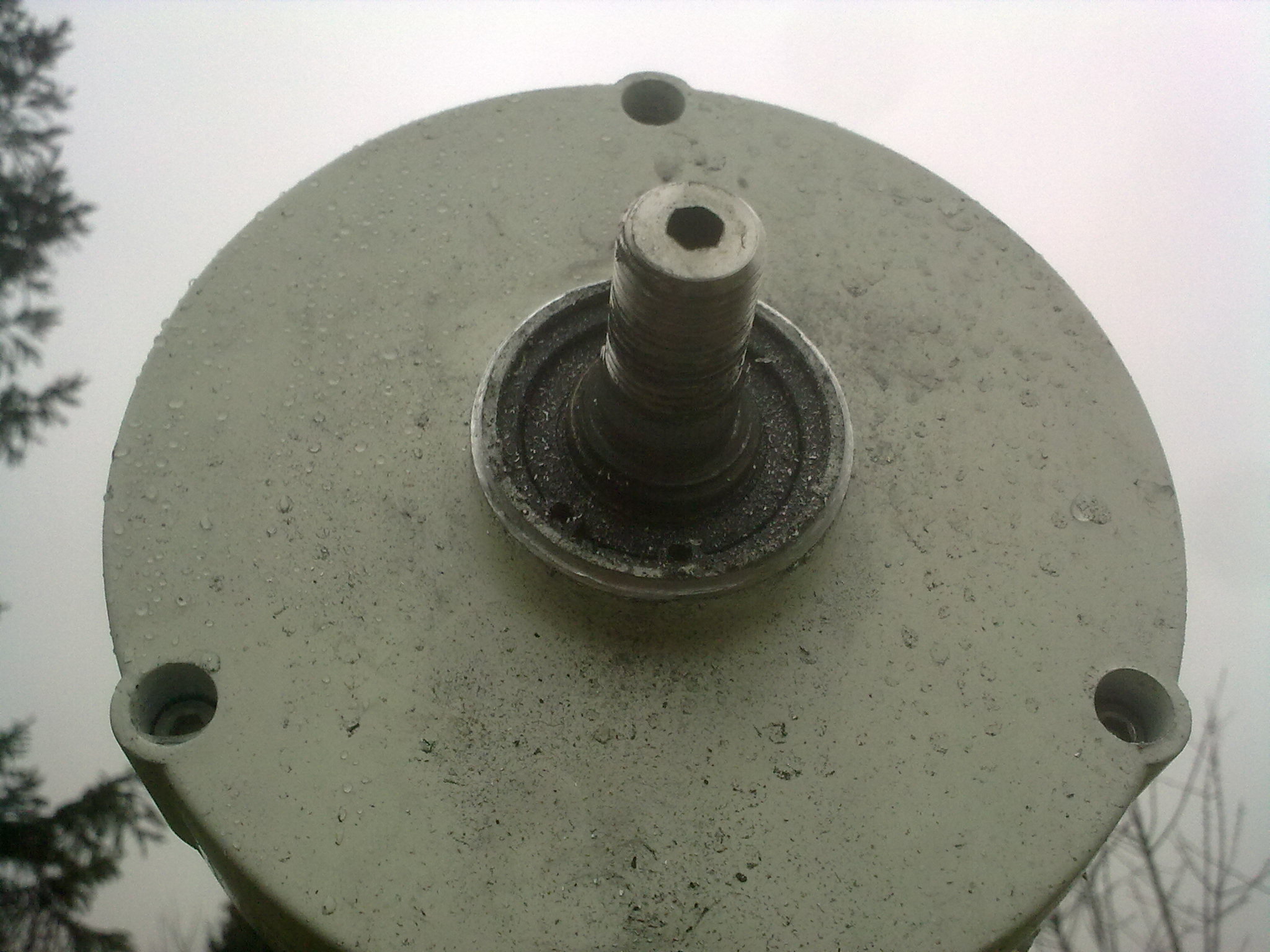

Sieht aber sehr arg mitgenommen aus, im Zentrum der Generatorwelle war mal wahrscheinlich so etwas wie ein Imbuss (6 Kant), der ist aber schon massiv beschädigt. Auch die Welle insgesammt, total vermurkst, jetzt ist auch schön ersichtlich wieviel Abrieb sich durch unsachgemäse Montage entstanden ist. Habe so etwas in meiner Praxis noch nie gesehen, grauslig das man so viele Fehler überhaupt machen kann.

Wenn die Welle schon so vermurkst, wie sieht dan wohl die Flügelnabe aus?

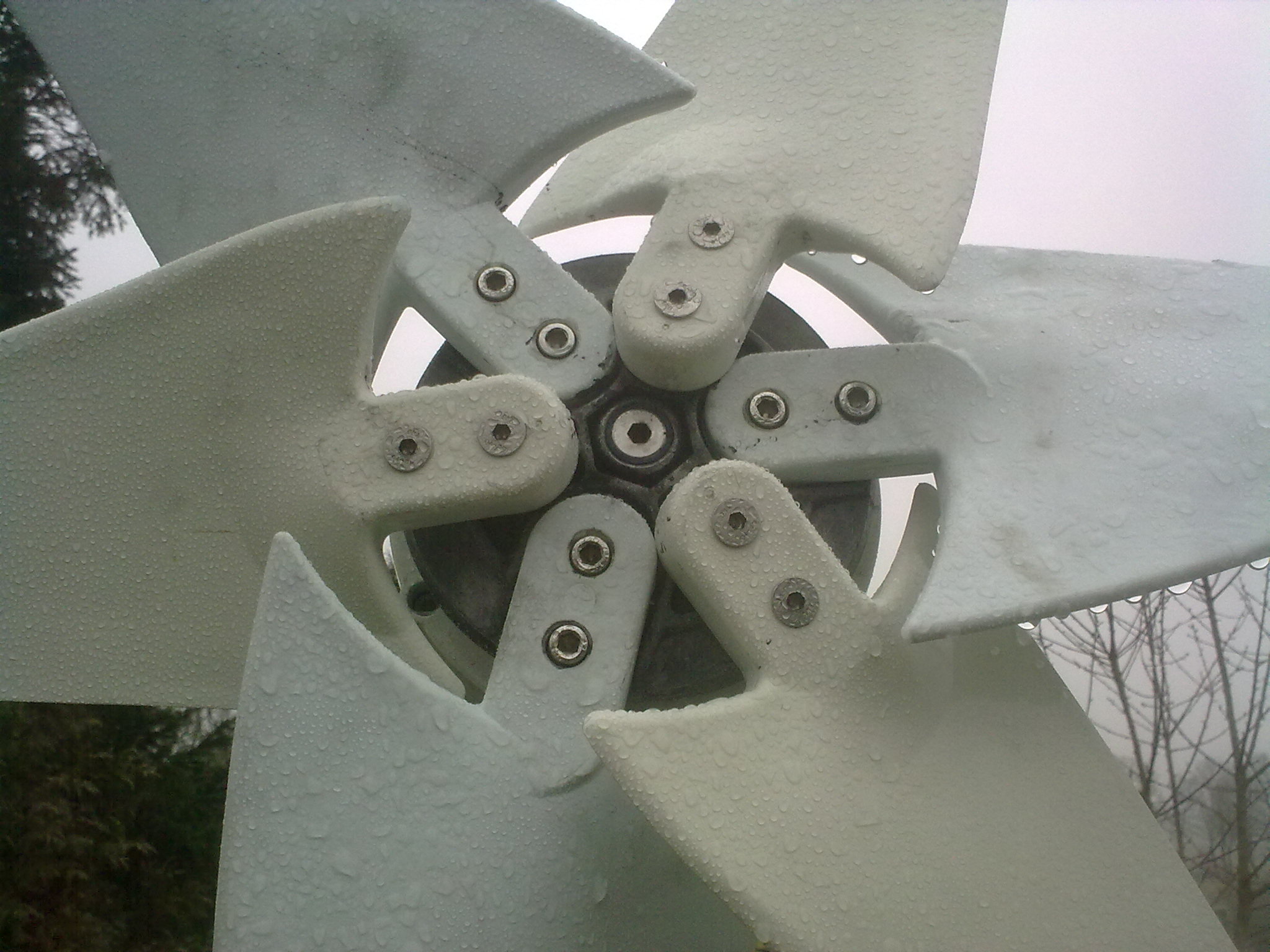

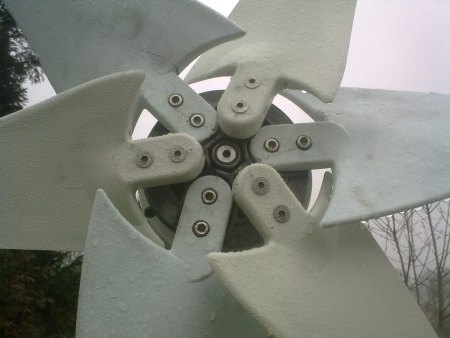

Das die Flügel ohne U-Scheibe montiert sind, oh oh, wenn das nur mal gut geht. Dann noch 3 Zwitterflügel dranschrauben in der gleichen unzulässigen Art, ich glaub mich tritt ein Pferd. So viel Verantwortungslosigkeit ist schon strafbar.

Du fragst hier nach, wo man neue Flügel, eine neue Nabe auftreiben kann: zuerst mal müsste die Generatorwelle überdreht werden, so dass sie wieder in Ordnung ist, dann erst kannst Du dich auf die Suche machen nach einer neuen Flügelaufnahme, die dan logischerweise zum Durchmesser der überdrehten Welle passen muss. Wird darauf rauslaufen, dass Dir da ein Schlossermeister oder Mechaniker so ein Ding extra anfertrigen muss.
Komm jetzt aber ja nicht auf die hirnrissige Idee, die Welle selber mittels Feile oder Schmirgelpapier zu bearbeiten, dass geht nur in einer Drehbank.

Der Eindruck des Generators aus chinesischer Produktion ist gar nicht so schlecht und entspricht so ziemlich genau dem Teil, wie ich es einmal hatte. Das man es kaputt montiert auf Grund fehlender Kenntnis, dafür können die gelben Brüder nichts, dass hast Du dir eingebrockt.

Was soll ich Dir raten?
Trenn Dich von dem Teil oder zieh einen Fachmann bei, der vielleicht noch etwas retten kann, bevor da ein Unglück passiert.
Hoffentlich hast Du eine gute Versicherung wenn Du da weiterhin das Glück herausforderst.
