Lichtmaschine aus 2cv


*
Avatar
Geschlecht: keine Angabe
Beiträge: 3
Dabei seit: 09 / 2008
Betreff:

Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 14:29 Uhr  ·  #1
Hallo

Ich habe hier eine Lichtmaschine aus einer Ente (2cv)
Der Herseteller ist ISKRA sie hat als anschlüsse nur Plus Ex und Minus.
Wie kann ich die als Windgenerator nutzen?
Muss ich die umwickeln?
Wie wird Sie angeschlossen?
Habt Ihr eine Schaltung für mich?
MfG
GrobySBL
*****
Avatar
Geschlecht:
Herkunft: St. G. im Schwarzwald
Beiträge: 323
Dabei seit: 11 / 2006
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 16:15 Uhr  ·  #2
Hi Groby,

diese Lima ist wohl recht leicht umzuwickeln bzw. bei starkem Wind sogar ohne Umwickeln nutzbar. Näheres + Schaltbild steht in "Einfälle statt Abfälle - Windkraft? Ja bitte! - Windkraft-Heft 2" von Chr. Kuhtz.

Grüsse
Jürgen
****
Avatar
Geschlecht: keine Angabe
Herkunft: Österreich
Beiträge: 51
Dabei seit: 09 / 2006
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 17:54 Uhr  ·  #3
Wenn du eine Lima nehmen willst musst du entweder eine Übersetzung bauen oder Umwickeln damit sie schon bei weniger Umdrehungen Ladestrom erzeugt. Aber bedenke beim umwickeln sinkt auch die Leistung.
Dazu musst du sie erst auch mal selbsterregend machen, den ohne Strom in der Feldspule kommt nichts raus.
Hast du mehr Daten von der Lima, muss irgentwo darauf stehen.
*
Avatar
Geschlecht: keine Angabe
Beiträge: 3
Dabei seit: 09 / 2008
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 18:37 Uhr  ·  #4
Zitat geschrieben von Grafix
Hast du mehr Daten von der Lima, muss irgentwo darauf stehen.


Auf der Lima steht ISKRA 14V 30A

GrobySBL
****
Avatar
Geschlecht: keine Angabe
Herkunft: Österreich
Beiträge: 51
Dabei seit: 09 / 2006
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 19:15 Uhr  ·  #5
Schade das keine weiteren Daten über die Umdrehung bei 2/3 Last draufstehen, aber egal.
Da deine Lima auf 30 Ampere ausgelegt ist, ist das schon einmal ein gutes Zeichen da die Feldspule dann nicht soviel Leistung wegnimmt.
Wenn du sie für eine Wka verwenden willst muss erstmal der Laderegler weg, da er bei erreichter Spannung (Batterie) abschaltet und dein Rebeller dann Vollgas geben würde. (Da möchte ich dann nicht mehr darunter stehen :) )
Laderegler weg - Wechselstrom aus Stator anzapfen,gleichrichten für Feldspule (Glättungskondensator dazwischen schalten) evtl. eine sog.Rombachschaltung rein, und das Ding funktioniert, wenn der Wind mitspielt. :)
*
Avatar
Geschlecht: keine Angabe
Beiträge: 3
Dabei seit: 09 / 2008
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 19:55 Uhr  ·  #6
Zitat geschrieben von Grafix
Schade das keine weiteren Daten über die Umdrehung bei 2/3 Last draufstehen, aber egal.
Da deine Lima auf 30 Ampere ausgelegt ist, ist das schon einmal ein gutes Zeichen da die Feldspule dann nicht soviel Leistung wegnimmt.
Wenn du sie für eine Wka verwenden willst muss erstmal der Laderegler weg, da er bei erreichter Spannung (Batterie) abschaltet und dein Rebeller dann Vollgas geben würde. (Da möchte ich dann nicht mehr darunter stehen :) )
Laderegler weg - Wechselstrom aus Stator anzapfen,gleichrichten für Feldspule (Glättungskondensator dazwischen schalten) evtl. eine sog.Rombachschaltung rein, und das Ding funktioniert, wenn der Wind mitspielt. :)


Ein Laderegler ist nicht eingebaut nur drei Dioden habe auch nur eine + Anschluss sowie EX und Minus.
Wo wird den der Strom angezapft? Hast du eine Zeichnung für mich?
Muss ich Sie umwickeln?
Es sind 2 Spulenwicklungen drin
MfG
GrobySBL
*****
Avatar
Geschlecht:
Herkunft: St. G. im Schwarzwald
Beiträge: 323
Dabei seit: 11 / 2006
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 21.09.2008 - 20:14 Uhr  ·  #7
Hi Groby

es handelt sich hier wohl um eine seltene Drehstromlima, Die Statorwicklung hat zwei Wicklungen in Gegentaktschaltung und einer Rückstromdiode. Schaltbild werde ich keines posten, aus Copyright-Gründen, aber das o.e. Heftchen dürfte für jeden erschwinglich sein.

Grüße
Jürgen
*
Avatar
Geschlecht:
Herkunft: Münster
Alter: 33
Beiträge: 6
Dabei seit: 09 / 2013
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 12.09.2013 - 02:52 Uhr  ·  #8
Hallo an alle ...
kann mir Bitte jemand sagen ob ich diese Lima umwickeln muss?Ich möchte gerne in mein streberGarten eine kleinWindanlage zum Leben erwecken :)
Die Lima habe ich auseinander genomen,und kann mir schon mal einer sagen was ich mit dem Rotor tut soll?
Ich wollte die Lima schon ordentlich machen des wegen die Fragen an euch.
P.S. Warte bis der Shop öffnet,dann möchte ich mir par Bücher Bestelen. Einfälle statt Abfälle +Wintkraft ja bitte &..Teil 2.
danke im voraus.
Anhänge an diesem Beitrag

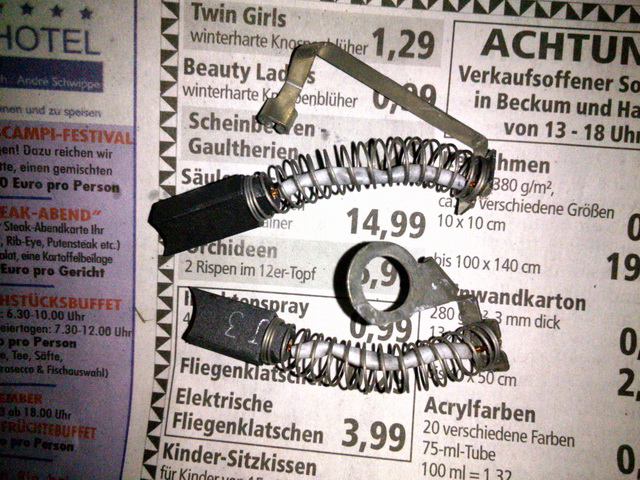

her par Fotos vom mein Projekt
Dateiname: DSC_1927.jpg
Dateigröße: 2.27 MB
Titel: her par Fotos vom mein Projekt
Information:
Heruntergeladen: 2260

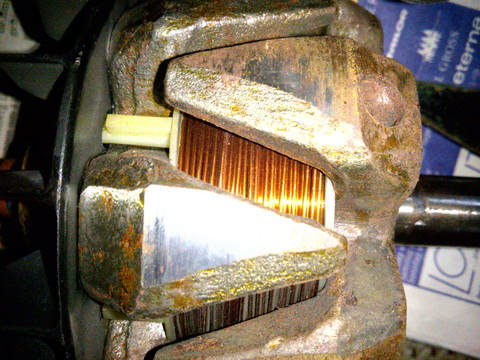

her par Fotos vom mein Projekt
Dateiname: DSC_1943.jpg
Dateigröße: 2.56 MB
Titel:
Information: muss ich die drei drehte abloten von den"LeistungsDioden oder Feldstromdioden
Heruntergeladen: 2266

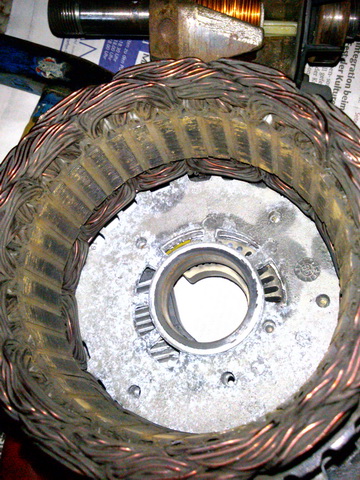

bitte um euren Rat
Dateiname: DSC_1958.jpg
Dateigröße: 2.46 MB
Titel: bitte um euren Rat
Information: muss das drat da abgecklemt sein?oder ein Magnet dran?
Heruntergeladen: 2254
*
Avatar
Geschlecht:
Herkunft: Münster
Alter: 33
Beiträge: 6
Dabei seit: 09 / 2013
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 12.09.2013 - 03:16 Uhr  ·  #9
Die Lima ist vom einem Opel Vektra Bj1998.
Anhänge an diesem Beitrag

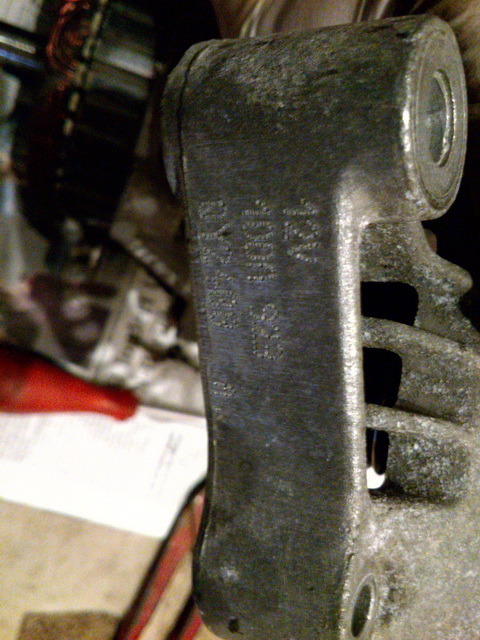

Lichtmaschine aus 2cv
Dateiname: DSC_1953.jpg
Dateigröße: 2.68 MB
Titel:
Information:
Heruntergeladen: 2418

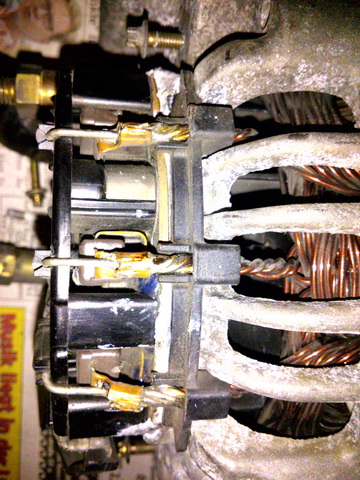

Lichtmaschine aus 2cv
Dateiname: DSC_1936.jpg
Dateigröße: 2.59 MB
Titel:
Information:
Heruntergeladen: 2319

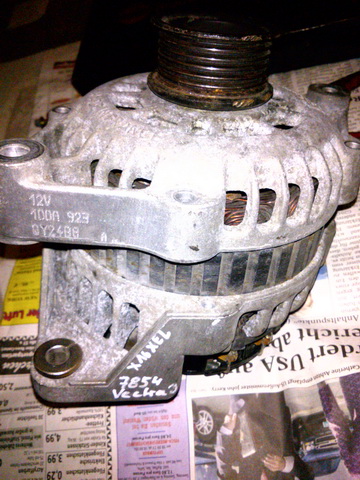

Lichtmaschine aus 2cv
Dateiname: DSC_1939.jpg
Dateigröße: 2.56 MB
Titel:
Information:
Heruntergeladen: 2239

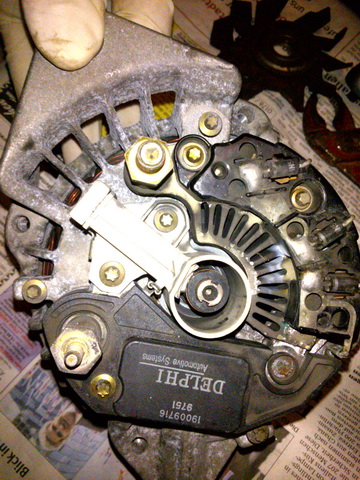

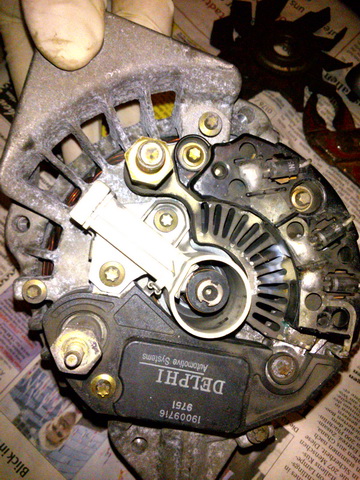

Lichtmaschine aus 2cv
Dateiname: DSC_1947.jpg
Dateigröße: 2.43 MB
Titel:
Information:
Heruntergeladen: 2179
*
Avatar
Geschlecht:
Herkunft: Münster
Alter: 33
Beiträge: 6
Dabei seit: 09 / 2013
Betreff:

Re: Lichtmaschine aus 2cv

 ·
Gepostet: 15.09.2013 - 21:10 Uhr  ·  #10
Hey DANKE für die Hilfe, die her so auf mich her einprasselt.
Und ich meine nicht die Admins die her schon vill machen. Mudaki
