Geeignete Naben für Generatorwellen

Servus...

nach langem stillen Mitlesen habe ich mich nun auch mal hier angemeldet und muss euch gleich mit meiner ersten Frage bombardieren.

Ich bin ebenfalls schon länger etwas am tüfteln und habe schon ein paar Gehversuche im Bereich der Horizontalen Selbstbauten gemacht.

Allerdings plagt mich meistens das Problem, der Welle-Naben-Verbindung.

Ich suche daher zurzeit relativ verzweifelt nach einem bestimmten Teil, um eben den Repeller an der Welle zu befestigen.

Ich denke dabei an etwas, das etwa aussieht wie die Drehscheibe des Generators der hier verwendet wird:

http://makeprojects.com/Project/Make-a-Wind-Generator/9/1

Wichtig dabei ist, dass die Nabe Madenschrauben hat, um sie an der Welle zu befestigen, also kein Gewinde an der Welle oder andere Befestigungsmaßnahmen nötig sind.

Ich möchte dabei möglichst flexibel sein, was Generatorgröße und somit Wellen- und Repellerdruchmesser angeht.

Das derzeitige Projekt würde ein solches Teil erfordern, was auf eine 6mm Welle passt und ca. 8-12cm Durchmesser hat.

Kennt irgendjemand für solche Teile eine Bezugsquelle?

Vor kurzem habe ich prinzipiell exakt das gefunden, was ich suche, allerdings nur auf einem Bild:

http://www.abload.de/image.php?img=rohr1001qjc4.jpg

Ich hab schon alles mögliche in die Richtung gesucht.
Riemenscheiben, Zahnräder, Radflanschen etc... aber bisher nichts gescheites gefunden.

Wäre super, wenn mir jemand einen Tipp geben könnte.

Gruß

Michi

Danke für deine Antwort.

Mit sowas hab ich schon fast gerechnet, schade.

Habe jetzt aber nochmals ein bisschen recherchiert und doch noch im ebay was grundsätzlich brauchbares gefunden:

http://cgi.ebay.de/ws/eBayISAP…K:MEWAX:IT

Wäre natürlich nur für größere Generatoren sinnvoll. Dabei denke ich, dass nicht all zu große Repeller möglich wären, da es ja nur dünnes Alu ist. Aber mal sehen, vielleicht für einen Servomotor eine Option.

Die Spannsätze sind grundsätzlich schonmal die richtige Richtung, allerdings brauch ich dafür auch wieder eine Scheibe (oder Nabe) mit möglichst optimal zentriertem Loch, um genügend Platz zu haben, die Rotorblätter anzubringen.

Aber dann werde ich wohl doch erst nochmal ein bisschen suchen müssen, bis ich alle Teile finde, die ich brauch. Ist halt immer schöner, irgendwelches Zeug "von der Stange" nehmen zu können, da das ja meist dann auch günstiger ist. (Daher auch der Blick auf Riemenscheiben und dergleichen)


Zum Drehen:

Ich hab da leider null Ahnung von. Hast du da vielleicht ne Ahnung, was sowas in etwa Kosten könnte? Sagen wir mal 10cm Durchmesser, 6mm Welle. (Ganz grobe Schätzung genügt... also eher 10€ oder 50€ ?)
Wir denn in üblichen Schlosserbetrieben eigentlich für Privatleute wie mich sowas gemacht? Oder muss man da dann ne gewisse Stückzahl abnehmen, weil sich sonst das einstellen der Maschinen nicht lohnt oder so...?

Gruß

Michi

Hallo,
ich habe eine kleine Drehmaschine und könnte euch behilflich sein.
Grüße, Rudi

Hallo Ullrich,

an sich ist deine Idee nicht schlecht, aber ich persönlich bin immer etwas skeptisch wenn es um Holz und höheren Druck + Witterungseinflüsse geht. Ich habe bisher immer die Erfahrung gemacht, dass es früher oder später (je nach Qualität der Wetterfestigkeit) zu Verformungen, Rissen oder Ähnlichem kommt.

Hast du denn solche Teile irgendwie im EInsatz und kannst mich vom Gegenteil überzeugen?

Abgesehen davon habe ich auch in Vergangenheit immer schlechte Erfahrungen gemacht, wenn es darum ging Löcher mittig irgendwo rein zu bohren. Es wurde bei mir wirklich immer (!!!) schepp und hat danach irgendwie geeiert.
Vielleicht sind meine Ansprüche auch etwas zu hoch, weswegen ich jetzt eher nach maschinell gefertigten Teilen Ausschau halte.

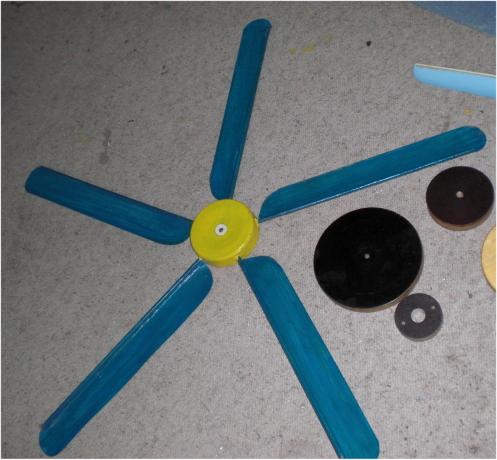

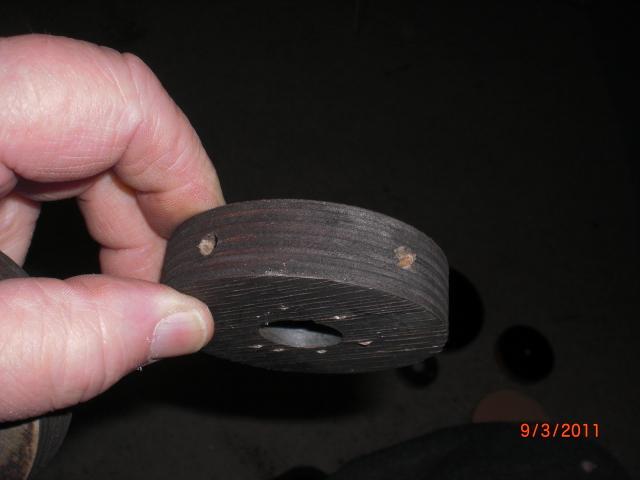

Die Otherpower-Windräder haben auch ne Nabe aus Multiplexplatte (Plywood).

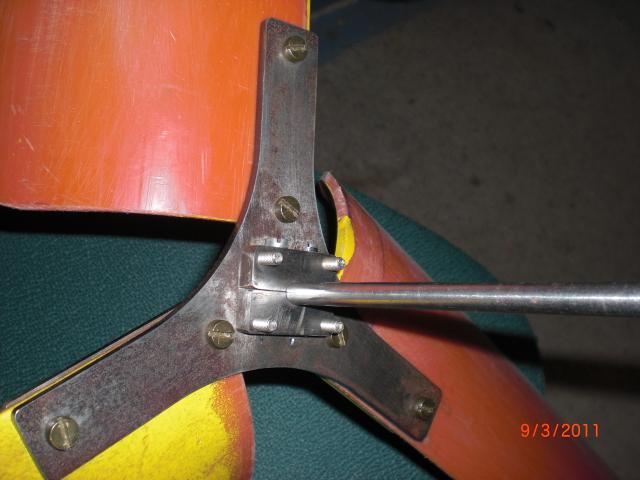

Nanu, diese Stahlnabe im ersten BIld kenne ich doch....ich glaube die hat auch schon in mienem Keller gelegen

Gruß
Max

Ja cool,

vielen Dank für die Mühen und ausführlichen Antworten.

Auf den Bildern sieht das ganze ja doch relativ souverän aus. Das hat mein Bastlerherz doch wieder etwas höher schlagen lassen.
Eigentlich habe ich keine 2 linken Hände, weswegen ich mich bei meinen misslungenen Versuchen auch oftmals schon für bescheuert erklärt habe, warum es denn nicht funktioniert.

Aber vielleicht sollte ich einfach nicht so schnell aufgeben und nochmal ein bisschen experimentieren. Inspirationen hab ich ja jetzt wieder ein paar. Danke dafür!

Gruß

Michi
