Mein umgebauter Generator bringt keine Leistung mehr.

Hi zusammen, ich habe einen 400w Motor umgebaut indem ich Ihm Permanentmagnete verpasst habe. Zunächst habe ich Ihm 4 gegeben und einen Test gemacht. Hier kam ich zwar gut auf 5-8 Volt, allerdings war mir das noch nicht genug da ich ohnehin kaum Rastmoment hatte. Daher habe ich mich entschlossen die Anzahl zu verdoppeln denn dafür ist genügend Platz!

Gesagt, getan, jedoch bekomme ich jetzt garkeine Leistung mehr raus, sie befindet sich im mV Bereich und nicht wie vorher zwischen 5 - 8 Volt. Ich habe natürlich auf die Anzahl geachtet und die Polarität habe ich erneut überprüft immer im Nord / Süd wechsel. Ich bekomme schon langsam etwas panik weil am Wochenende guter Wind vorausgesagt wurde und da wollte ich den Gen ordenltich testen. Das scheint jetzt auf der Kippe zu stehen. Kann mir jemand helfen? Hat jemand eine Idee was das sein könnte?

Vielen Dank!

Naja, Generatoren sind nicht so meine Sache aber so wie ich das sehe hast du zuviele Magnete sodass 2 gegengepolte gleichzeitig über dieselbe Spule Streichen und die Ströme kurzschließen und damit eine Art Wirbelstrombremse gebaut
Gruß Hans

Hallo Sanji

So ohne konkrete Angaben ( Bilder Skizzen etc!) kann man dir keinen Rat geben. Nur was Hans Dir gesagt hat, durch die Verdoppelung der Magnete von (4 auf 8 ) und die abwechselnden Polwechsel hast Du zum Beispiel den ursprünglich 2. Magneten ( der nun der dritte sein müßte...!) in der Polung "umgedreht" .....wenn er vorher funktioniert hatte , macht er nun das Gegenteil ... ( Wie Hans schon sagte !) haste nun eine "Wirbelstrombremse" . Sie brummt schön und müßte schwer zu drehen sein...

Was Du machen musst ist ein Schaltplan, wie die Spulen verschaltet sind ( Anzahl, Lage in den Nuten, Richtung etc..) dann kannst Du die Magneten richtig setzen.
Es ist meist sehr schwer das richtig in einen nicht selbst gewickelten Motor zu erkennen, wenn man keinen Schaltplan hat...
Ich habe es auch schon ein paar mal probiert, aber es gibt so viele Möglichkeiten....

Gruß Ralf

du hast die Magneten "aufgedoppelt"?!?

Moin,

Einfach aufdoppeln klappt nicht.

Ist es beispielsweise ein dreiphasiger Motor / Generator, so gibt es ein Verhältnis von 4:3 von Magneten zu Spulen.
Verdoppelst du nun die Anzahl der Magnete, so stimmt das Verhältnis nicht mehr. Was hingegen gehen müsste ist verdreifachen ( aber da müsste ich nochmal in Ruhe drüber nachdenken)...

Gruß
Max

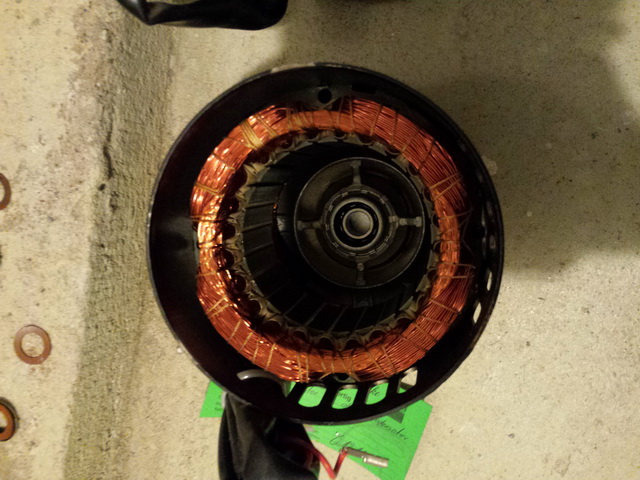

Also ich hab Ihn wieder auf 4 zurückgebaut und er funktioniert wieder. Ist ein Wechselstrommotor. Hatte da echt Hoffnung rein gesetzt aber die Leistung reicht noch nicht. Son mist. Ich lade später mal ein Bild hoch zumindest wie die Spulen gewickelt sind. Ich kann da nicht erkennen was als eine Wicklung zählt.

Also wiegsagt ich bin nur Generatorlaie im Verhältniss zu Menelaos aber ich denke Umwickeln macht gar keine Sinn und ist eine "Mission Impossible".
Die Wicklung sieht auch nicht dannach aus wie wenn sie stärkere Ströme verträgt (Querschnitt /Ampere) am sinnvollsten wäre meiner Meinung es so zu belassen und ein Übersetzung zur Drehzahlerhöhung einzusetzen oder in wegzuschmeissen.
Mit steigender Drehzahl wird ev auch brauchbares rauskommen, einen Versuch ists wert...
Gru? Hans

Ist ein normaler Wechselstrom Motor auf 230v ausgelegt und zieht Dann 400 watt bei einer Drehzahl von etwa 1400 umin. Ich kann garnicht genau sagen welche Drehzahl er beim Test hatte. Die Flügel waren für slz 5 oder 6 ausgelegt also eher auf Drehzahl. D eine Übersetzung erfordert wahrscheinlich zu viel Kraft. Dann geht wieder die Drehzahl flöten das hatte ich bei meinen Generatoren der ersten Charge. Dann bleibt wohl wenn nur der komplette Eigenbau scheinbar...

uff...recht kompliziert: Wurde per PN gebeten Stellung zu nehmen aber weiß auch nicht wirklich was hinzuzufügen. Wie ist denn der Widerstand der Wicklung?

Max
