2 x Windmaster 500 parallel mit Sicherungeinheit

Hi,

ich habe aktuell 2 Windmaster 500, die ich gerne parallel an einer 1KW Windanlage betreiben möchte.

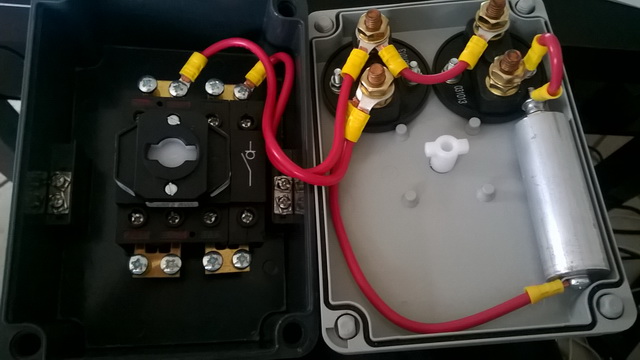

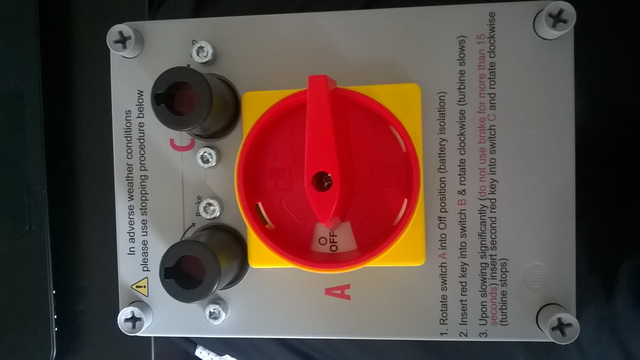

Ich habe von meinem Lieferanten auch einen "Kasten" mit Schalter als Schutzeinrichtung mitbekommen.

Leider habe ich keine Ahnung wie, wo ich was anschließen muss. Ich habe den Ausgang vom Windrad, die beiden Eingänge jeweils an den beiden Wechselrichter und die Anschlußklemmen von dem Sicherungskasten. Ich habe die Bilder mal angehangen. Ich hoffe es kann mir einer helfen.

Vielen Dank für Eure Hilfe.

Hi Ray,

Danke für die schnelle Antwort. Was meinst du mit Akkubank? die beiden Eingänge der Wechselrichter? Laut Beschreibung "Überspannungsschutzelektronik und Ersatzlast (1.2kW)".

Ich habe es auch so vermutet wie du schreibst. Ich werde das mal testen. Vg

Ja hallo Basti-
frag doch Deinen Lieferanten, (der gutes Geld bekommt)mal nach einem Schaltplan!
Was ist denn das für einer?
Und ganz wichtig: wann sollst Du denn da bremsen? Wenn Du grad auf Arbeit bist und der Sturm geht los-oder in der Gewitterböe, wenn Du grad einkaufen bist?
Das ist doch nicht automatisch, nix, wenn da bei Dir das Netz wegbleibt im Sturm(Gewitter) und die beiden Mastervolt schalten aus? Das machen die dann, auch wenns nur kurz flackert..
oder ist da noch was anderes eingebaut, darauf käme es jetzt an.
Da muss ich schon staunen..und bedenke auch: viele Wechselrichter mögen es nicht, wenn unter voller Last ein Kurzschluss reingehauen wird :
und bei vielen Generatoren knallt es dann auch. Thema sind hier auch Schaltfehler, durch kurzes ein+aus, und die dann fällige Induktion, also Spannungsspitzen im System.Das weiss aber alles Dein Lieferant, sonst soll er das rauskriegen,oder was meinst Du?

Schönen Gruss,

Cerco

Danke Jungs, ich werde das mal in Erfahrung bringen.

Hat einer von euch zufällig mal eine halbwegs gescheite Lastlinie für die beiden Windmaster 500 an einer 1KW Anlage. Ich weis nicht so Recht wie ich da max Erträge rausholen kann.

P.S: Lieferant ist im Urlaub

Danke für Eure Hilfe

Hallo Basti

Ich denke das die beiden Wechselrichter niemals gleichmässig arbeiten werden.
Wenn zb der eine , da die Spannung steigt, diese mit Strom stärker belastet, wird der zweite auch am Eingang damit konfrontiert werden.
Reagiert er nur etwas anders, früher oder später, als der erste, werden die beiden sich gegenseitig aufschaukeln und stark beeinflussen.
Ich würde versuchen erst einen, bis etwa 50 % zu belasten, bis der zweite überhaubt in Betrieb geht.
So hat der erste ertsmal Ruhe ohne Beeinflußung.
Der zweite könnte dann, nachdem er auch die Arbeit aufnimmt, eine stärker ansteigende Kurve fahren.
Ich denke so kann die Resonanz die bei gleichen Kurven entstehen können bis zur Vollast vermieden werden.

Gruß Aloys.
