Moin Ora,
Bauteile, auch zum Pigott findest Du hier. Ebenso andere Blattanschlussplatten.
https://www.windgenkits.com/
Auch bei Hyde Windtechnik gibt es Naben und Spinner.
http://www.heyde-windtechnik.de/frames.htm
Die Anschlussmaße der Hyde Flügel mit Nabe etwas weniger als ca. 3 Meter Durchmesser habe ich da und kann sie Dir gerne vermessen.

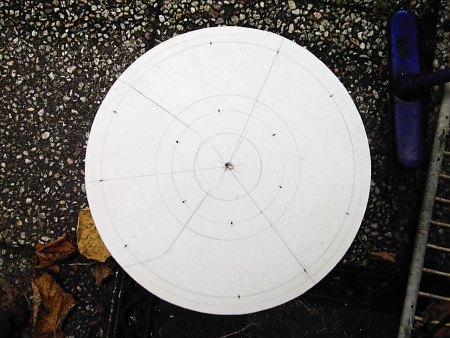

Ohne Maße sieht meine Grundplatte mit den 5 Bohrungen pro Flügel auf Pappe übertragen, bei mir so aus. Meine Flügel sind etwas gekürzt.

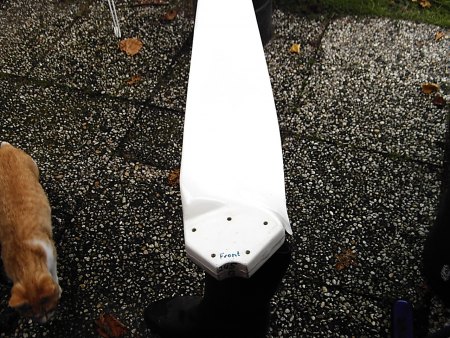

Es ist der Hyde Flügeltyp 1.5/6 I Wi links drehend.
Der Anschraubbereich des Flügels ist 47,5 mm dick.

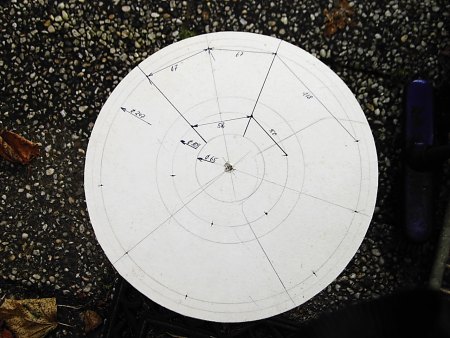

wie auf dem Bild noch mal, falls es etwas unleserlich ist.
D1 247 mm, D2 109mm, D3 65mm, 3 Bohrungen eines Flügel - 2x 67 mm, unten 58mm
zwischen den Flügeln oben 118mm, unten 50mm
Den Rest siehst Du ja bei Hyde auf der Homepage.
Gruß Onno
Bauteile, auch zum Pigott findest Du hier. Ebenso andere Blattanschlussplatten.
https://www.windgenkits.com/
Auch bei Hyde Windtechnik gibt es Naben und Spinner.
http://www.heyde-windtechnik.de/frames.htm
Die Anschlussmaße der Hyde Flügel mit Nabe etwas weniger als ca. 3 Meter Durchmesser habe ich da und kann sie Dir gerne vermessen.
Ohne Maße sieht meine Grundplatte mit den 5 Bohrungen pro Flügel auf Pappe übertragen, bei mir so aus. Meine Flügel sind etwas gekürzt.
Es ist der Hyde Flügeltyp 1.5/6 I Wi links drehend.
Der Anschraubbereich des Flügels ist 47,5 mm dick.
wie auf dem Bild noch mal, falls es etwas unleserlich ist.
D1 247 mm, D2 109mm, D3 65mm, 3 Bohrungen eines Flügel - 2x 67 mm, unten 58mm
zwischen den Flügeln oben 118mm, unten 50mm
Den Rest siehst Du ja bei Hyde auf der Homepage.
Gruß Onno
