Ein Projekt mit dem Sohnemann


*
Avatar
Geschlecht: keine Angabe
Alter: 40
Beiträge: 5
Dabei seit: 07 / 2020
Betreff:

Ein Projekt mit dem Sohnemann

 ·
Gepostet: 26.07.2020 - 09:03 Uhr  ·  #1
Hallo zusammen
Ich bin ganz neu hier und hab mich angemeldet für ein Projekt mit meinem Sohn .
Wir sind 39 und 8 Jahre alt und haben vor kurzem von thingiverse ein Windrad gedruckt was der kleine selbstständig zusammengebaut hat und auch gut funktioniert . Nun kamen wir auf die Idee eines mit Strom zu bauen ......

http://www.reprap-windturbine.com/index.php?id=10

https://cults3d.com/en/3d-mode…dgenerator

2 kleine Windräder haben wir schon gefunden aber gibt es da noch mehr was wir noch nicht gefunden haben ? Mein Sohn findet das erste aber schon sehr gut .

Ich habe aber dazu noch ein paar Fragen damit es auch ein Erfolg werden kann für den kleinen

Wir stellen uns das so vor
Ein Windrad lädt die 12 Batterie
Auto oder Motorrad / Roller Batterie
Was braucht man noch alles um die Batterie zu laden /zu überwachen ?
Was macht die sturmsicherung und wie ?
Was muss man noch so beachten ?
Wie gesagt wir sind neu in der Materie .....
Wir wohnen fast am feldrand und haben eigentlich immer Wind hier wie stark der jetzt allerdings ist kann ich nicht sagen .

Wir würden uns über Unterstützung freuen

Grus stefan und Luke
Aus WF
*!*!*!*!*
Avatar
Geschlecht:
Alter: 73
Beiträge: 1593
Dabei seit: 11 / 2008
Betreff:

Re: Ein Projekt mit dem Sohnemann

 ·
Gepostet: 26.07.2020 - 14:01 Uhr  ·  #2
Hallo Stefan,

mit dem Drucker ein Windrad bauen und sehen das es funktioniert ist ein befriedigendes Erlebnis, gerade auch für einen 8 jährigen der damit ein Erfolgserlebnis als Startimpuls für weitere Abenteuer mitbekommt!

Da Ihr bei Euch am Feldrand immer Wind habt - wobei günstig wäre wenn dies 3 m/sec und schneller wäre könnte auch ein kleiner Generator damit betrieben werden allerdings nehme ich an dass Euer Drucker Grenzen setzt was Baugröße betrifft und damit auch die Energiernte!

Dazu würde ich zunächst vorschlagen, erst Informationen zu sammeln was den möglichen ab zu erntenden Energieinhalt bei verschiedenen Windgeschwindigkeiten innerhalb einer vom Wind überstrichenen Rotorfläche betrifft.

Hierbei kommt zusätzlich zum Tragen dass nicht jeder Rotortyp einheitliche Leistungsbeiwerte hat, ausgerechnet der verlinkte Rotortyp, der einem Anemometer ähnelt und den Ihr so wahrscheinlich auch gebaut habt dreht sich zwar unbelastet durch einen abbremsenden Generator schon bei sehr wenig Wind recht zügig - wie ein Anemometer (Windmesser) eben, aber sobald er durch eine Last Generator mit Akku abgebremst wird könnte das evtl. zuwenig sein, besonders dann wenn Ihr zwar Wind aber eben doch häufiger unter der Geschwindigkeit von 3 meter in der Sekunde haben solltet.

Erstaunlich beim Energiegehalt im Wind ist, dass der bei schwachem Wind zwar kaum messbar jedoch dass er sich um ein Vielfaches erhöht bei jeder Steigerung der Windstärke.

Ich schlage vor, bei Interesse dazu Fachbücher zu lesen denn das zu erklären würde den Forumsrahmen sprengen. Es ist wichtig zu wissen falls das Windradbauen mit steigender Begeisterung über eine reine Spielerei hinausgehen soll!

Nichtsdestoweniger - unmöglich ist das Laden eines 12V Akkus mit Eurem Windrad vielleicht nicht, auch bei kleinster Leistung kann man so einen Akku laden vorausgesetzt mit dem passenden Generator. Da Ihr offensichtlich ein sehr kleines Windrad gebaut habt bei dem wenig Fläche abgeerntet werden kann und weil auch der Rotortyp nicht der mit dem höchsten Wirkungsgrad ist engt das die Möglichkeiten etwas ein.

Elektronik wie Ladegeräte etc. werdet Ihr in dem Maßstab und mit Eurem Modell garnicht brauchen denn die zu erwartende Leistung eines so kleinen Modells wird kaum über das hinausgehen was für die Ladeerhaltung eines kleinen KFZ Akkus hinausgeht, vielleicht könnten kleine Verbraucher damit gespeist werden, Ledlampen etwa oder kleine elektrische Weidezäune etc.

Es gibt auch für geringe Stromverbraucher Möglichkeiten sie fernab vom Stromnetz autark zu betreiben!

Es käme evtl. ein kleiner Steppermotor aus einem Tintendrucker in Frage, da gibt es Modelle die ohne Rucken die magnetischen Widerstände beim Andrehen seidig weich überbrücken, also noch relativ leicht anlaufen und die bei wenig Umdrehungen (ab 60 RPM) schon auf 12 V Spannung bei sehr geringer Stromstärke (in Ampere) kommen.

Wichtig ist ja das Euer Ding überhaupt funktioniert, es spielt doch wohl keine Rolle enorm hohe Ladungen des Akkus zu erreichen sondern eher zu sehen was möglich ist.
*
Avatar
Geschlecht: keine Angabe
Alter: 40
Beiträge: 5
Dabei seit: 07 / 2020
Betreff:

Re: Ein Projekt mit dem Sohnemann

 ·
Gepostet: 26.07.2020 - 17:01 Uhr  ·  #3
Danke für deine ausführliche Antwort
,



Nun ich denke der erste link wäre was für uns
Das was wir schon gebaut haben ist ja auch in dieses bauform .

Wir brauchen auch nicht die Mega Leistung .
Der Plan war halt mit einem Windrad einen Akku zu laden und mit ein Dämmerungen Sensor ein paar LEDs zu betreiben .
Anhänge an diesem Beitrag
Ein Projekt mit dem Sohnemann
Dateiname: 912C6F9B-E1E7-4BF7-B … BB7.jpeg
Dateigröße: 2.49 MB
Titel:
Information:
Heruntergeladen: 39
*!*!*!*!*
Avatar
Geschlecht:
Alter: 73
Beiträge: 1593
Dabei seit: 11 / 2008
Betreff:

Re: Ein Projekt mit dem Sohnemann

 ·
Gepostet: 26.07.2020 - 18:36 Uhr  ·  #4
Das Windrad auf dem Foto sieht schon sehr professionell aus und mit Sicherheit hat es einen weit größeren Wirkungsgrad als das "Anemometer".

Der Rotordurchmesser scheint bei diesem gelben Horizontalläufer nicht viel weniger als 1 m zu betragen weshalb dafür etwas größere Generatoren als der vorgeschlagene kleine "Stepper" in Frage kämen. Habt ihr schon einen passenden Generator? Für Windräder ab etwa 70 cm Durchmesser kämen u.U.Nabendynamos von Fahrrädern in Frage, beim Horizontalläufer müsste es dann einer mit Vollachse sein.

Die teureren sind zwar leichtgängiger, haben jedoch eine Hohlachse mit nur schwacher Befestigungsmöglichkeit. Die Achse steht an so einem Windrad fest weil dort auch das Kabel herauskommt und diese relativ dünne Stelle am Befestigungspunkt ist durch den Achsdurchmesser von nur etwa 9 mm relativ hohen Belastungen ausgesetzt!

Durch Vibrationen etc. kann sich da leicht was lose schlackern.

Die billigen Nabendynamos z.B. die günstigste Baureihe von Shimano haben eine massive Achse mit Gewinde welches man in ein passendes Trägerrohr einschrauben und so bombenfest machen kann. Von diesem Trägerrohr kann dann eine angeschweißte Buchse für das Azimuthlager nach unten führen und nach hinten kommt die Fahne.

Einziges Problem beim Einschrauben in ein passendes Rohr ist das Zollgewinde der Fahrradachse. Dafür bräuchte man dann den speziellen Gewindeschneider mit genormten Fahrrad Feingewinde Steigung.

Will man einen Vertikalläufer wie das "Anemometer" damit betreiben so müsste die Fläche zum Wind größer sein weil dieser Bautyp höchstens halb soviel Leistungsbeiwerte hat und da er zudem bedeutend langsamer dreht als Euer gelber "Renner" ist das nochmal eine Frage die man sich schon vorher stellen kann.

Ich kann das nur schätzen aber weil ich schon einige Versucher mit Nabendynamos gemacht habe würde ich bei dem "Anemometer" vermuten dass sich da unter 1 m Durchmesser erst bei sehr günstigen Windbedingungen was dreht. Wenn es ein Leichtwindgebiet mit durchschnittlichen 3 m/sekunde Wind ist wird 1 m Rotordurchmesser noch ziemlich wenig sein, die sinnvoll machbare Höhe der Halbkugeln beschränken ja auch noch ein wenig die mögliche Erntefläche des Rotors zum Wind.

Je größer der Rotordurchmesser desto langsamer dreht sich im Zentrum die Antriebsachse.

Langsame Umdrehung heißt leider auch dass die Spannung von 12 V zum Laden erst weit später erreicht wird. Die haben wir beim Nabendynamo schon bei etwa 60 RPM, günstiger wäre natürlich etwas mehr Drehzahl als nur das.

Immerhin, für Ledlampen Versorgung reichts allemal, es gibt auch Leds die mit weit weniger als 12 V zurechtkommen. Man könnte also auch einen Akku mit weniger Nennspannung einsetzen wenn für 12 V nicht reicht.

Das hängt dann auch von der Windgeschwindigkeit bei Euch ab.
Che
*****
Avatar
Geschlecht:
Herkunft: Wurzen
Alter: 64
Beiträge: 396
Dabei seit: 06 / 2014
Betreff:

Re: Ein Projekt mit dem Sohnemann

 ·
Gepostet: 26.07.2020 - 21:47 Uhr  ·  #5

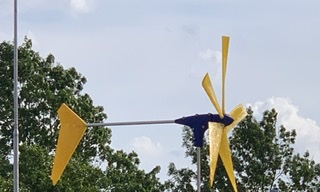

@Stefan: Das hier modules/cback_mediamgr/uploads/u9822_1595779155_23429.jpg habt Ihr also schon gebaut? Ja warum dann ein neues?
