Hallo Zusammen,
Ich habe eine gebrauchte 10kW Kessler Spinwind Darrieus Vertikalkleinwindanlage erworben, die liegt jetzt bei mir im Hof. Der Standort steht schon fest, Außenbereich, ca 150 m vom Haus auf einem Hügel, lehmiger Boden die ersten 50cm, dann eher steinig.
Die Firma Kessler GmbH gibt es nicht mehr, auch keine Angaben zum Fundament.
Wer kann mir helfen, ein solides Fundament zu berechnen inklusive Bewehrung, mit möglichst geringem Betoneinsatz. Aufgestellt wird die Windkraftanlage auf 12 x M30 x 1000mm 10.9 Gewindestangen, die im Korb auf Flacheisenringen verschraubt werden und im Betonfundament mit eingegossen. Könnte man sich ein Ringfundament Vorstellen, 4m Durchmesser, 60cm breit, die mit einer 60cm einsenbewehrten Platte mit dem zentralen Gewindekorb verbunden ist? Ich denke, man braucht Hebelmoment, wie auch Masse außen, aber nicht unbedingt einen riesigen monolithischen Betonklotz. Nur so meine Gedanken.
Technische Daten von KESSLER SPINWIND Anlage
Gesamthöhe 14,15 m
Achshöhe 9,9 m
Aufstellfläche 25 m2
Schallemission <35 dB(A)
Gewicht
Generato 0,5 t
Mast 1,5 t
Gestänge mit Flügel 0,54 t
Gesamtanlage 2,54 t
Leistungscharakteristik
Anlaufgeschwindigkeit 3,5 m/s
Abschaltgeschwindigkeit 16 m/s
Rotor
Durchmesser 4,7 m
Nenndrehzahl 125 U/min
Bauart der Blätter Aluminium
Rotorfläche 39,9 m2
Generator
Antrieb direkt
Drehmoment 764 Nm
Nennleistung 10 kW
Drehzahl max. 125 U/min
Nennstrom 15A
Schutzart IP 23
Jede Hilfe wird dankend angenommen.
Gruß, Mike

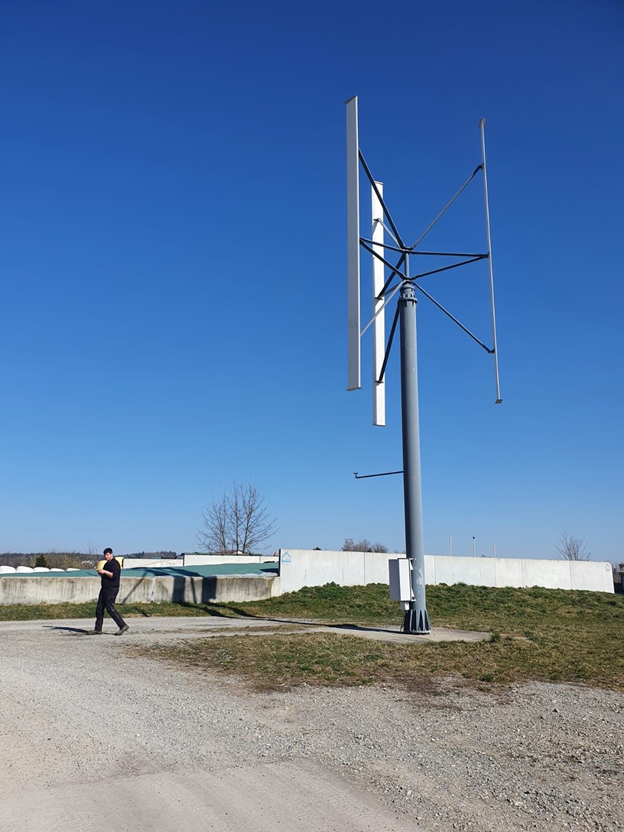

Anhänge an diesem Beitrag
 |
|
