Schrittmotor gleichrichten, wie?

Hallo

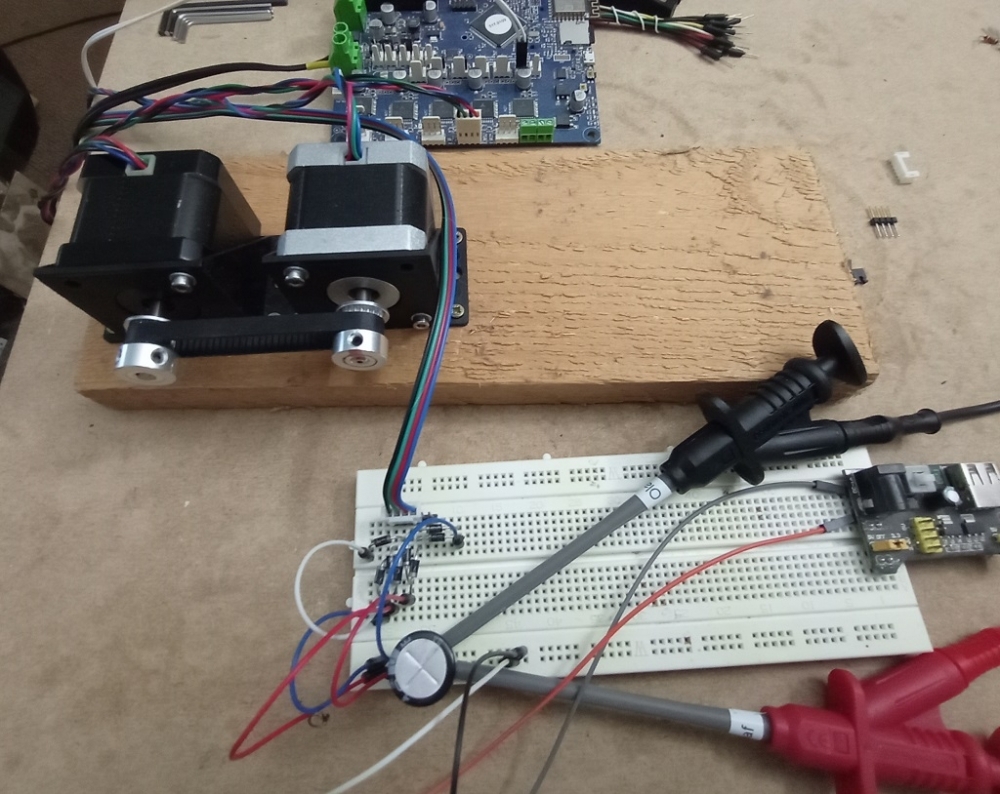

Dieser Motor hat 2 Spulen oder Parungen.
Sie werden abwechselnd mit Spannung versorgt und erzeugen dadurch die Drehung.
Als Generator erzeugen sie abwechseln eine Spannung und können gleich gerichtet werden mit je einer Brücke, das ist schon mal richtig.
Man kann aber auch je eine Leitung zusammenlegen zu einem kwasi Sternpunkt.
dann hat man 3 Leitungen.
Diese dann wie Drehstrom behandeln und gleichrichten.
Ist auch nicht obtimal , braucht aber nur 6 Dioden.
Da es eh nur geringe Spannung gibt möglichst nur Schotkidioden mit geringer Durchschaltspannung verwenden.

Gruß Aloys.

FamZim schrieb:
Nur dass man bei Drehstrom an den Sternpunkt eben nicht anschließt!.... Sondern nur an R,S,T.

Wenn es trotzdem geht, gut. Müsste aber mit Oszi ergründet werden.
2 zusätzliche Dioden machen den Kohl nicht fett.
Dann doch lieber 2 Wechselstrom-Greatzbrücken mit je 4 Dioden?
Dann kann das mit dem Oszi entfallen.

Schotky, wenn sie wenig Flussspannung haben sollen, dann haben sie auch wenig Sperrspannung.
Über 100V etwa kann man auch gleich Si-Dioden nehmen.

Hab was von 40V gelesen. Also wenn das auf das Doppelte ansteigen kann, dann bitte genau hin sehen!
Bei solch hohen Spannungen rentiert sich Schotky nicht.

Dass die Spannung bei lediglich 270 Ohm so stark zusammen gebrochen ist, das macht schon nachdenklich.

Reiche doch mal einen D und eine H vom Rotor rüber! Im rechnerischen Abschätzen von erwartbaren leistungen bin ich ziemlich gut.

Zitat von XXLRay


Bei dieser Formel ist die SLZ nicht erforderlich, damit werde ich mal rechnen.

Sieht so aus als müsste ich noch grösser bauen, damit was dabei rauskommt.

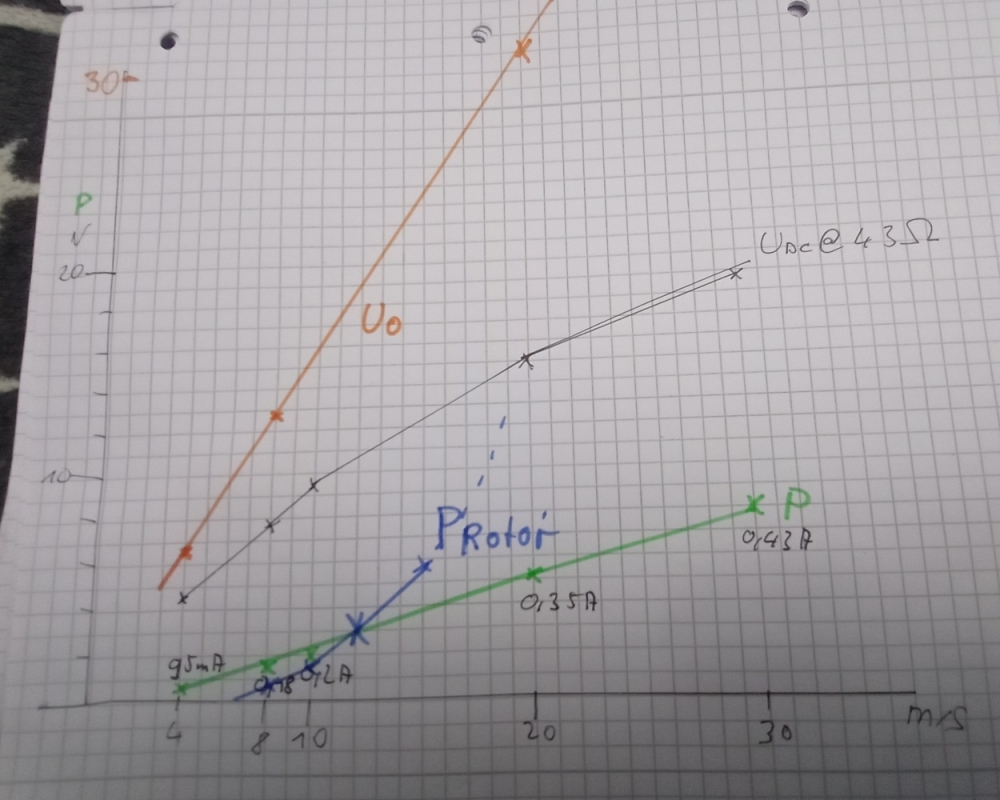

4m/s => 0.11W
8m/s => 0.89 W
10m/s => 1.74 W
12m/s => 3 W
15m/s => 5.86 W

Die Leistung des Rotors steigt wesentlich schneller an, als die Leistung des Generators. Hier die richtige Übersetzung zu finden ist der Knackpunkt.

Vw über 13 m/s sind bei mitelguten Standorten wie z.B. Berlin mit 4,1 m/s Jahresmittelwind von der Wahrscheinlichkeit her uninteressant, s. Bilder 20 und vor allem 21 in http://www.geopolos.de/Entwick…c528057652

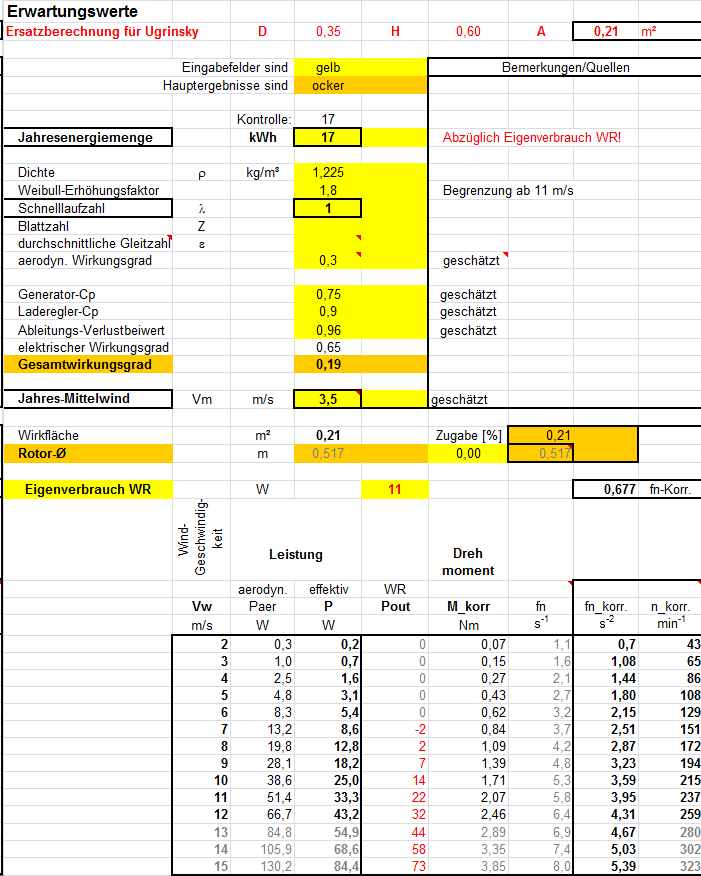

Nach bestem Wissen und gewissen ergeht die Ersatzberechnung im Anhang. Ersatz deshalb, weil der Ansatz ansich für Normalwindräder gemacht ist. Habe von der Wirkfläche rückwärts rechnen müssen.
Was beim Normalwindrad für D raus gekommen wäre, ist zu erkennen. Habe aber mit dem fn-Korr.-Faktor die wahren Drehzahlen und Drehmomente bestimmt.

Das mit dem WR klammere mal geistig aus! Würde sich bei so einem Kleinding nicht lohnen.
Der aerodyn. Cp geht linear ein. Alle anderen Cp auch.

Da bei 13 m/s eben ca. 50W möglich erscheinen, solltest Du Ausschau halten nach einem anständigen Generator.
Evtl. einen den ElvWis vertreibt.

Grüße, Che

Da hast Du Recht.

Da war bei mir noch ne Berechnung für einen kleinen Darrieus drin.
Außerdem habe ich beim fn_Korrektur-Faktor genau falsch rum gerechnet. Der dreht ja schneller, weil er den geringeren D hat.

Im Anhang korrigierte Version. Einfach über bisher gespeicherte Datei rüber bügeln!

Gruß, Che

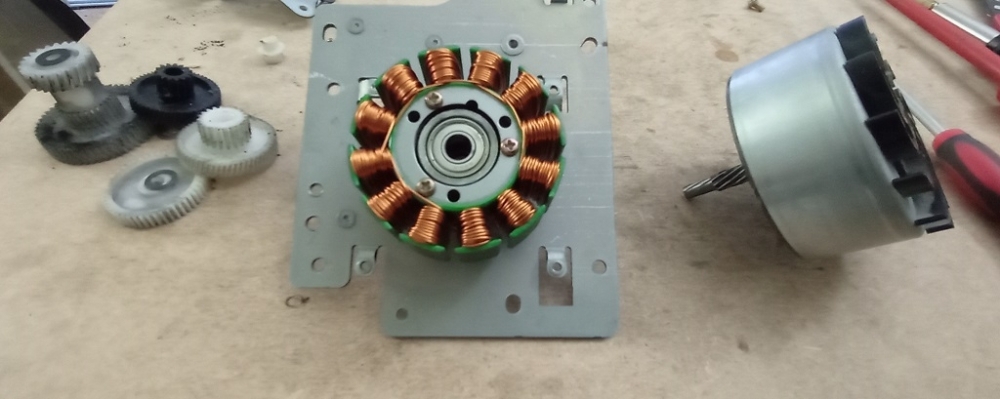

Ich habe noch einen 12poligen Stator ausgegraben (18mm hoch, 50mm Durchmesser). Sein Magnetfeld ist recht schwach, was aber für wenig Rastmoment sorgt. Weniger als beim hochgelobten 3W Nabendynamo.
Würde ich ihn als Motor neu wickeln und eine neue Glocke mit Neodym Magneten spendieren, käme ich sicher auf 800-1000Watt.
Aber so wie er ist, werde ich mal versuchen, was er als Generator taugt. (50W Spitzenleistung wurde berechnet für meinen Ugrinsky Rotor)

@ Lampe:
Seit wann kümmert man sich um das Magnetfeld eines Stators? Was doch nur ein Restmagnetismus sein kann.

Das, was relevant ist, kommt doch vom Rotor, der die Magneten trägt.

Zitat FamZim

Hallo Aloys,
hab ich mir angeschaut und die Zeitreise war erfrischend. Wieviel Halbwissen und "learning by doing" es damals noch gab, hatte ich schon fast wieder vergessen
Trotzdem gab es einen Aha-Effekt, der einen Unterschied zwischen Motor- und Generatorbetrieb für mich erklärt hat:
Ein Motor kann bei einer bestimmten Spannung im Leerlauf nur bis zu einer max. Drehzahl beschleunigen,
aber einen Generator kann man über diese Drehzahl hinaus betreiben, was dann zu Messwerten führt, die ich mir bisher nicht erklären konnte.

Ferrite sind bei gleichem Volumen nur ca. 1/3 so "stark", wie solche aus Nd! Mit mehr Magnetmaterial kann man aber was verbessern.

@ Lampe:
Eine wichtige Erkenntnis "Motor als Generator" ist auch, dass er als Generator die Nennspannung des Motors nicht bei dessen Nenndrehzahl erreicht, sondern erst bei etwas über der Leerlaufdrehzahl.
So zumindest für Gleichstrommaschinen mit Kommutator.
Bei synchronen Drehstrommaschinen ist das schwieriger anzuwenden, da die Drehzahl ja durch die Stromfrequenz gegeben ist.
