Hi, mein erster Versuch mit 6 Flügeln ist fehlgeschlagen. Heute bei 40kmh hat sich das Windrad kein Stück gedreht. Die Flügel sind zu schmal.
Jetzt hatte ich nochmal ein paar alte PVC-U-Rohrstücke gefunden.
Rohrdurchmesser: 300mm
Länge: 125cm, ergibt 250cm Rotor mit kleinem Abstand mittig zum Montieren, also eher so 260cm.
Rohrwandstärke: 8mm
Bis jetzt habe ich nur die Stücke zurecht geschnitten, dass sie die 125cm lang sind. Breit sind sie 20cm gemessen als Bogenmaß entlang der Innenseite der Rohrstücken.

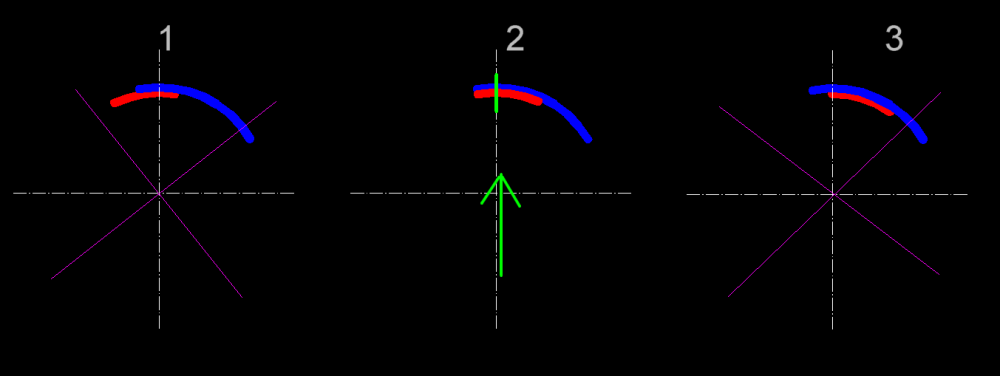

Meine Probleme sind: Ich weis nicht, wie ich ein Rohr vernünftig rechtwinklig abmessen und ausschneiden kann, bei mir ist nie was akkurat gerade. Außerdem komme ich mit der Abbildungen vom RoWiTool III nicht so klar. Das zeigt schon wieder auf die Länge (Radius 1-1,25) an der Rotornabe minimum 29cm Blatttiefe an, die ich jetzt ja schon nicht mehr habe.
Wenn ich eine annähernd tangentiale Linie am Profil ausschneide, weis ich jetzt schon, dass das wieder krumm und schief wird. Daher hätte ich der Einfachkeit gedacht, dass ich einen geraden Schnitt bis zur Blattspitze mache, die dann pauschal 8cm breit ist.
Und bitte: Es soll ein Horizontalwindrad werden, weil das einfach schöner und effizienter ist als so eine rotierende Regentonne a.k.a. Savonius. So eins baue ich dann von den Schnittresten.
Wie stark wirkt ein so ein gerader Schnitt auf den Wirkungsgrad und die SLZ aus? Wollte einen Generator im Direktantrieb antreiben, um Getriebeverluste und Material einzusparen.
Habe den Dreiphasen-Permanentmagmetmotor (Direct Drive) aus einer Waschmaschine extra umgewickelt, damit ich bei etwa 250-300rpm 24V für ein 24V Batterie-Inselnetz erzeugen kann. Heißt das Ding sollte sich schon recht schnell drehen. Zur Not dann doch ein Getriebe, ich möchte nämlich nicht immerzu neue Rohre schneiden und Flügel bauen.
Bitte nochmal um Rat, besonders an Che, Erdorf und Aloys, die mir hier schon sehr geholfen haben. Danke Jungs.
Wie gesagt, der erste Prototyp hat nicht geklappt, es hat sich kein Stück gedreht, obwohl 6 Flügel. Diese waren zu dünn und sind nur im Wind hin und her gependelt, die Angriffsfläche in Rotormitte ist wahrscheinlich einfach viel zu klein.
